Podrobnosti o produktu

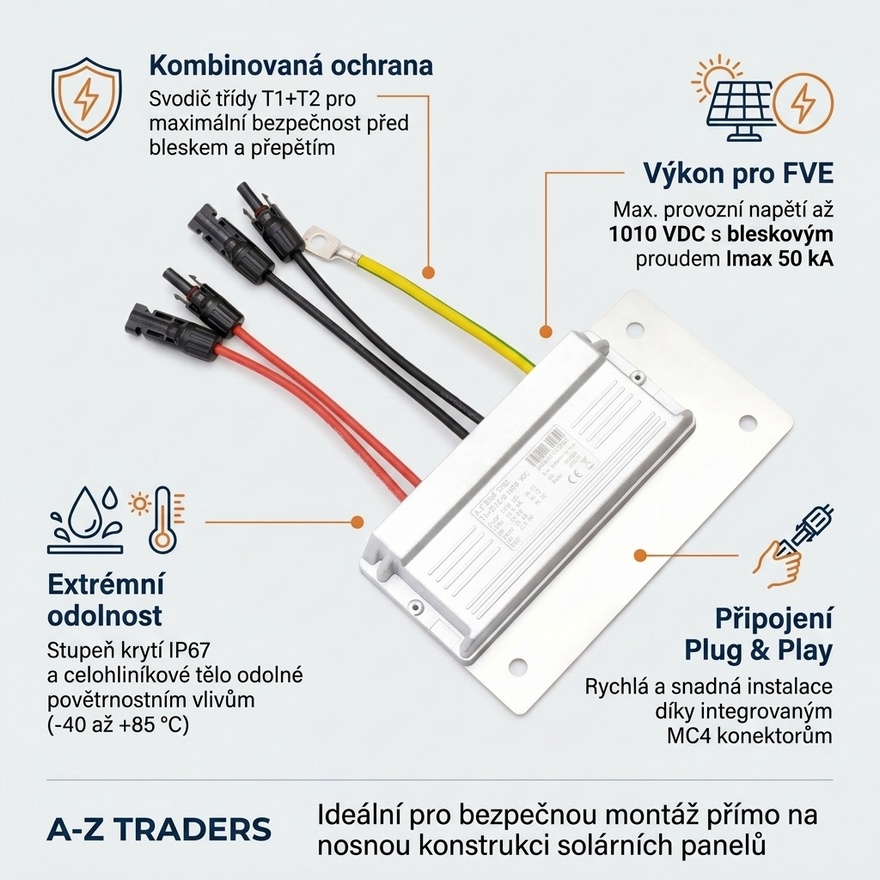

A-Z ROOF SPD T1+T2 2+0 1010 VDC DC svodič na střechu
Svodič T1+T2 na střechu, který se vyrábí v Česku?
Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.
Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.
Jednoduchá montáž
Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.
V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Soupis komponent
L+ nebo L- /PE 20 kA
L+- /PE 40 kA
L+ nebo L- /PE 50 kA
L+- /PE 100 kA
L+ nebo L- /PE 12,5 kA
L+- /PE 25 kA
Délka: cca 25 cm;
Průřez: 6/10 mm2;
Konektory: MC4 samec/samice s integrovanou pojistkou
Type 1 - 30 A
Type 2 - 30 A
Type 3 - 80 A
10 kA
< 2,3 kV
< 25 ns
Alu slitina
IP67
-40 ÷ 85 °C
0 ÷ 100 %
Průřez: 6 mm2 / 10 mm2 (dle provedení)
Dle použitého šroubu M8/10
FV Alu profil
Libovolná
OCFM
NE
> 15 let
