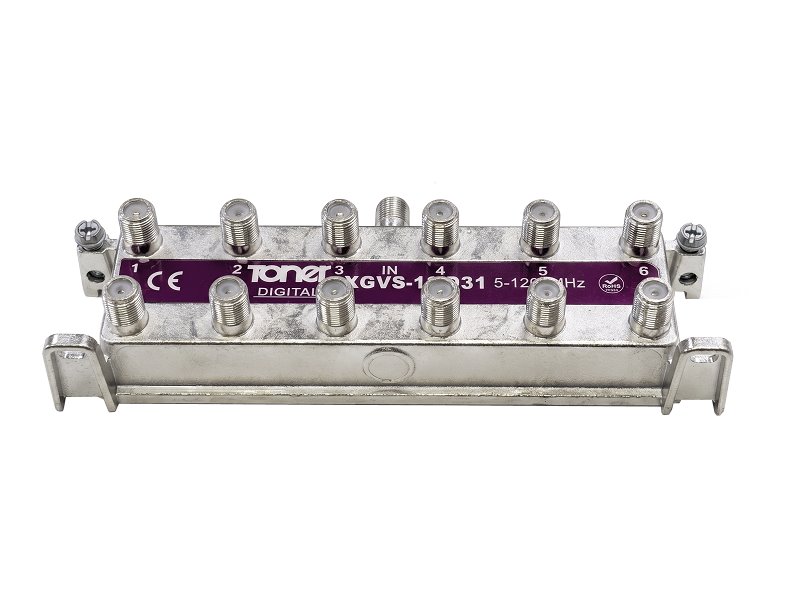

Anténní rozbočovač Toner XGVS-12D31 - 12x F - (5 -1200MHz), útlum 13dB

Anténní rozbočovač Toner XGVS-12D31 — DOCSIS 3.1 a stínění 120 dB


Spolehlivý rozvod signálu pro kabelové sítě a STA

Při rozvodu televizního a datového signálu ve větších objektech často dochází k degradaci signálu, vzájemnému rušení mezi účastníky a průniku LTE/5G interferencí. Nekvalitní pasivní prvky způsobují chybovost v datovém toku, výpadky internetu v kabelových sítích nebo mozaikování obrazu u DVB-T2/C příjmu.

Širokopásmový rozbočovač Toner XGVS-12D31 řeší distribuci signálu rozdělením jedné trasy do 12 nezávislých výstupů. Díky podpoře frekvenčního pásma 5 až 1200 MHz splňuje požadavky normy DOCSIS 3.1 pro vysokorychlostní kabelový internet i moderní televizní rozvody. Robustní pocínovaný zinkový odlitek s vysokým stíněním RFI 120 dB garantuje maximální odolnost proti vnějšímu elektromagnetickému smogu.


Klíčové parametry pro stabilní distribuci signálu


• Frekvenční rozsah 5–1200 MHz — plná kompatibilita se standardem DOCSIS 3.1, kabelovou televizí DVB-C i pozemním vysíláním DVB-T2.

• 12 výstupních F-portů — přímé rozvětvení hlavní trasy do dvanácti koncových bodů bez nutnosti kaskádování více prvků.

• Špičkové stínění RFI 120 dB — celistvý litý korpus účinně blokuje rušení ze sítí mobilních operátorů (4G/5G LTE).

• Vysoká izolace mezi výstupy až 38 dB — zabraňuje přenosu parazitních signálů a nežádoucímu ovlivňování mezi připojenými modemy a přijímači.

• Nízký vložný útlum 13 až 14 dB — rovnoměrný útlum v celém spektru zajišťuje stabilní úroveň signálu na všech výstupech.

• Vynikající tlumení odrazu až 30 dB — minimalizuje vnitřní odrazy a zachovává integritu datového toku ve zpětném kanálu.

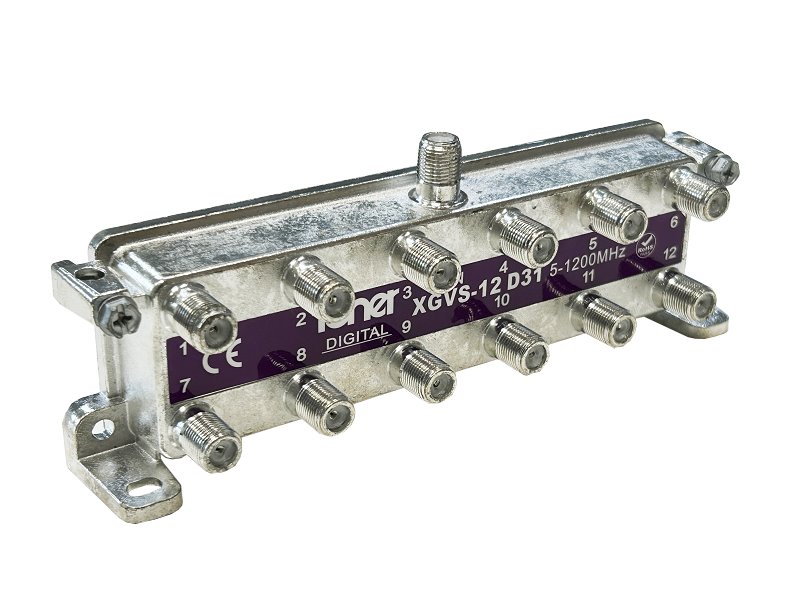

• Vertikální uspořádání konektorů — kompaktní konstrukce usnadňuje přehledné vyvázání koaxiálních kabelů v rozvaděčích.

• Bez stejnosměrného průchodu (DC blok) — pasivní ochrana před nežádoucím zavlečením napájecího napětí do hlavního rozvodu.


Stabilní přenos bez kompromisů v pásmu do 1,2 GHz

Konstrukce rozbočovače Toner XGVS-12D31 je optimalizována pro náročné provozní podmínky moderních telekomunikačních sítí. V pásmu 5 až 40 MHz dosahuje vložného útlumu pouhých 13 dB při tlumení odrazu na výstupu až 30 dB, což je klíčové pro bezchybnou komunikaci v upstreamovém směru kabelových modemů.

Ve srovnání s běžnými komerčními rozbočovači disponuje izolací mezi výstupy 35–38 dB ve spodním pásmu a minimálně 27 dB v pásmu do 1000 MHz. To zamezuje pronikání šumu z nekvalitních účastnických šňůr zpět do centrální distribuční sítě.


Spolehlivé nasazení v bytových domech i komerčních objektech

• Společné televizní antény (STA) a bytové domy: Ideální jako centrální rozbočovací uzel v patrových slaboproudých rozvaděčích pro přímé napojení až 12 bytových jednotek na jednom podlaží.

• Kabelové sítě CATV a DOCSIS 3.1: Profesionální prvek pro distribuci gigabitového internetu a digitální televize v administrativních budovách, penzionech a hotelových komplexech.


Pro koho je produkt určený

Produkt je určen především pro profesionální montážní firmy, integrátory slaboproudých systémů a techniky kabelových operátorů, kteří vyžadují certifikované parametry pro sítě DOCSIS 3.1 a STA. Uplatnění najde také u správců budov při modernizaci páteřních koaxiálních rozvodů. Instalace vyžaduje použití standardních F-konektorů a odpovídajícího lisovacího nářadí pro zachování deklarovaného stínění 120 dB.


Technické specifikace


• Typ zařízení: Širokopásmový pasivní rozbočovač signálu — Určen pro dělení RF signálu do 12 směrů.

• Modelové označení: Toner XGVS-12D31 — Kód výrobce.

• Počet výstupů: 12× — Přímé napojení dvanácti samostatných koaxiálních tras.

• Frekvenční rozsah: 5–1200 MHz — Kompatibilita s DVB-T2, DVB-C, FM/DAB+ a standardem DOCSIS 3.1.

• Typ rozhraní: F-konektory (vertikální orientace) — Pevné mechanické a elektrické spojení se šroubovacími či kompresními konektory.

• Tlumení stíněním (RFI): 120 dB — Maximální ochrana proti vnějšímu elektromagnetickému rušení včetně 5G sítí.

• Vložný útlum (5–15 MHz): max. 13,0 dB — Nízký útlum ve spodním pásmu zpětného kanálu.

• Vložný útlum (15–40 MHz): max. 13,0 dB — Stabilní průchodnost v pásmu upstreamu.

• Vložný útlum (40–550 MHz): max. 13,5 dB — Minimální ztráta signálu ve VHF a spodním UHF spektru.

• Vložný útlum (550–1000 MHz): max. 14,0 dB — Vyrovnaná úroveň signálu v hlavním televizním a datovém pásmu.

• Tlumení odrazu na vstupu (5–1000 MHz): min. 20 dB — Zabraňuje vzniku stojatého vlnění a odrazů na vstupní trase.

• Tlumení odrazu na výstupu (5–15 MHz): min. 25 dB — Zajišťuje přizpůsobení impedance na výstupních portech.

• Tlumení odrazu na výstupu (15–40 MHz): min. 30 dB — Špičkové impedanční přizpůsobení pro bezchybný datový přenos.

• Tlumení odrazu na výstupu (40–1000 MHz): min. 22 dB — Udržuje čistotu signálu napříč distribučním spektrem.

• Izolace mezi výstupy (5–15 MHz): min. 35 dB — Vysoké vzájemné oddělení připojených účastnických zásuvek.

• Izolace mezi výstupy (15–40 MHz): min. 38 dB — Zabraňuje přeslechům a rušení mezi datovými modemy.

• Izolace mezi výstupy (40–1000 MHz): min. 27 dB — Stabilní izolace televizních a rozhlasových přijímačů.

• Průchod pro stejnosměrné napájení (DC): Ne — Chrání distribuční síť před nechtěným zavlečením napájení z koncových zařízení.

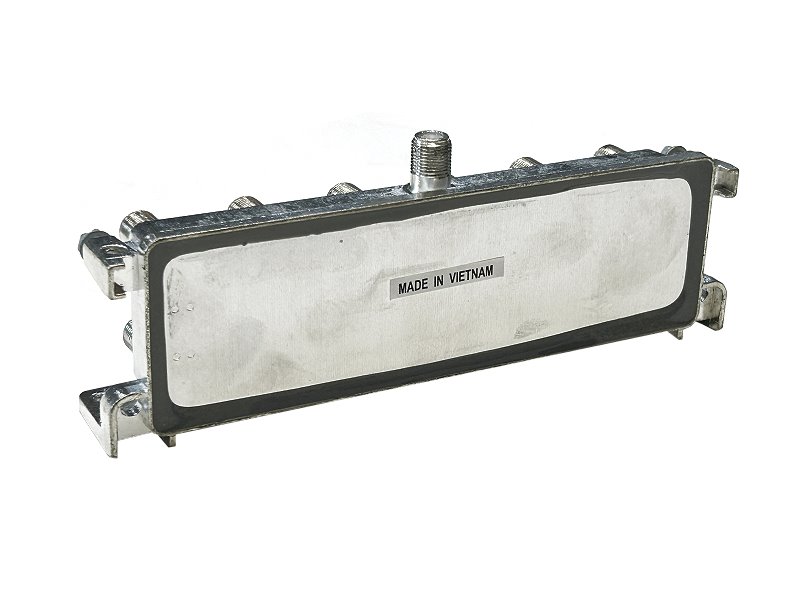

• Konstrukce šasi: Pocínovaný odlitek — Poskytuje vysokou mechanickou odolnost a trvalou antikorozní ochranu.

• Rozměry: 163 × 56 × 33 mm — Kompaktní zástavbové rozměry vhodné pro montáž na instalační panely.

• Hmotnost: 0,253 kg — Robustní kovové provedení s vysokou tepelnou stabilitou.

• Obsah balení: Rozbočovač v plastovém sáčku, 2× upevňovací šroub — Připraveno pro okamžitou montáž do rozvaděče.


FAQ — Časté otázky zákazníků


1. Lze rozbočovač použít pro společný rozvod kabelového internetu DOCSIS 3.1 i DVB-T2 televize? Ano, díky širokému pracovnímu rozsahu 5 až 1200 MHz rozbočovač bez problémů přenáší jak televizní pásmo DVB-T2/C, tak rozšířené pásmo pro vysokorychlostní internet standardu DOCSIS 3.1.

2. Proč rozbočovač nepropouští stejnosměrné napájení (DC)? Zařízení je navrženo pro bezpečné použití v rozsáhlých sítích STA a CATV, kde je nežádoucí, aby se napájení z předzesilovačů nebo koncových přijímačů přenášelo mezi jednotlivými větvemi.

3. Jak postupovat v případě, že nevyužiji všech 12 výstupů? Všechny neobsazené výstupy je nutné zakončit F-zakončovacím odporem 75 Ω. Tím předejdete nežádoucím odrazům signálu uvnitř rozbočovače a zachováte správné impedanční přizpůsobení.

4. Jaký je přínos stínění 120 dB (RFI)? Úroveň stínění 120 dB zaručuje, že koaxiální rozvod nebude rušen silným signálem v blízkosti vysílačů mobilních sítí LTE a 5G, které pracují na frekvencích přímo sousedících s televizním pásmem.

5. Jaký je rozdíl mezi tímto rozbočovačem a odbočovačem? Rozbočovač dělí vstupní výkon rovnoměrně na všech 12 výstupů se stejným útlumem (13–14 dB). Odbočovač naopak odděluje pouze část výkonu do odbočky s vyšším útlumem a hlavní trasa pokračuje s minimální ztrátou dále.

6. Jsou součástí dodávky montážní prvky pro uchycení? Ano, balení obsahuje dvojici upevňovacích šroubů, které slouží k pevné montáži rozbočovače na montážní desku rozvaděče nebo přímo na stěnu.

7. Jaké konektory jsou doporučeny pro instalaci? Pro zachování deklarovaných parametrů stínění a spolehlivého kontaktu doporučujeme používat profesionální kompresní nebo krimpovací F-konektory odpovídající průměru použitého koaxiálního kabelu.
