Anténní zesilovač ALCAD AI-201

Anténní zesilovač ALCAD AI-201 – Širokopásmové zesílení až 24 dB pro 2 větve TV rozvodu

Stabilní televizní a rozhlasový signál bez kostičkování obrazu i ve více místnostech

Rozbočení anténního koaxiálního kabelu do několika místností nebo připojení dlouhých kabelových tras v rodinném domě či bytě vede k přirozenému útlumu signálu. Výsledkem bývá kostičkování obrazu, výpadky zvuku u slabších multiplexů DVB-T/T2 nebo šum u FM a DAB+ rádia, zejména na koncových účastnických zásuvkách vzdálených od antény či hlavního domovního rozvodu.

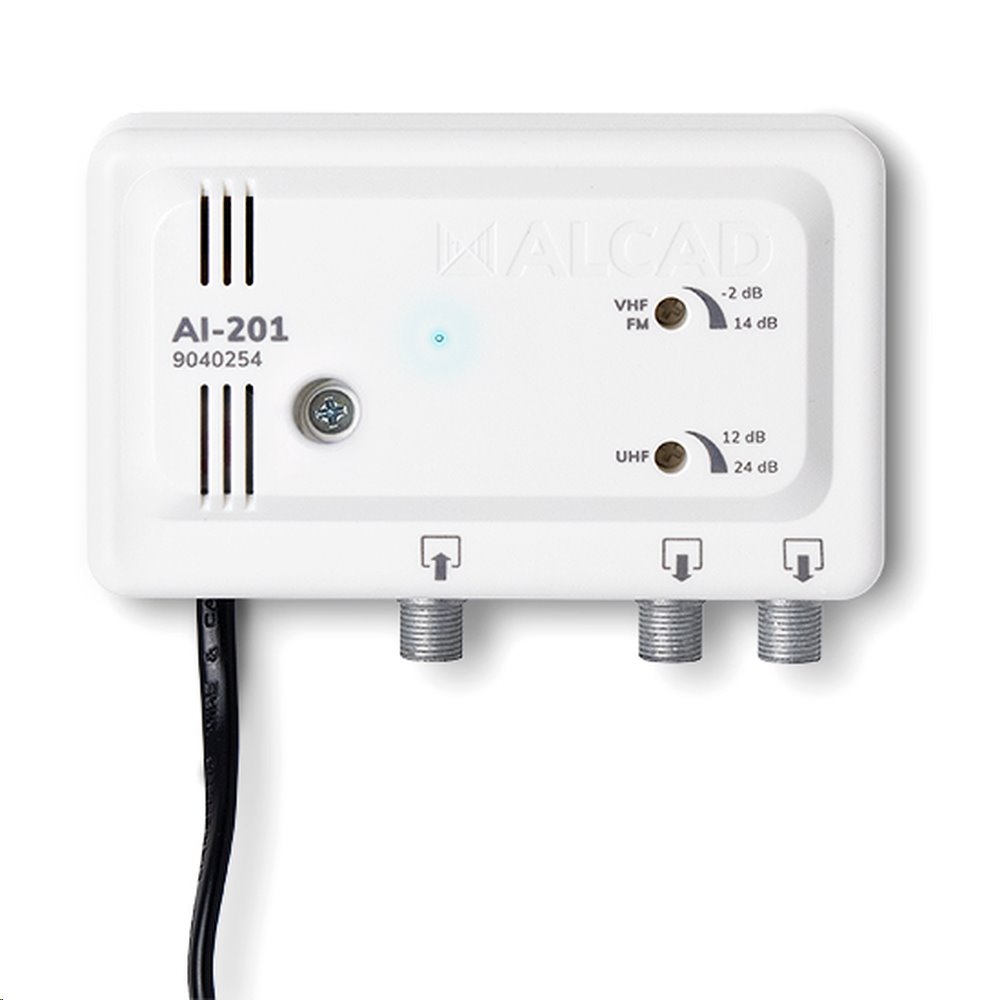

Vnitřní širokopásmový domovní zesilovač ALCAD AI-201 kompenzuje ztráty v koaxiálních rozvodech díky oddělenému zesílení pro pásma VHF/FM (40–318 MHz) se ziskem 14 dB a UHF (470–862 MHz) se ziskem 24 dB. Zařízení disponuje 1 vstupem a 2 plnohodnotnými výstupy s F konektory, což umožňuje přímé rozdělení posíleného signálu do dvou nezávislých větví bez nutnosti instalovat další pasivní rozbočovač. Nízké šumové číslo pod 4 dB zajišťuje čisté zesílení bez degradace kvality signálu a vestavěný spínaný zdroj s příkonem pouhých 1,5 W garantuje úsporný nepřetržitý provoz.

Klíčové vlastnosti pro spolehlivý anténní rozvod

• Vysoký zisk 24 dB v pásmu UHF (470–862 MHz) – spolehlivě pokryje útlum dlouhých koaxiálních kabelů, průchozích zásuvek a rozbočovačů při příjmu pozemního digitálního vysílání.

• Zesílení 14 dB v pásmu VHF/FM (40–318 MHz) – posiluje signál pro poslech analogového FM rádia, digitálního rozhlasu DAB+ i příjem v pásmu VHF III.

• Nezávislá plynulá regulace zisku (VHF o 16 dB, UHF o 12 dB) – umožňuje přesné vyvážení úrovně signálu malým šroubovákem přímo na těle přístroje a zabraňuje přebuzení citlivých tunerů v televizorech.

• 1 vstup a 2 integrované výstupy (F konektory) – nahrazuje externí dvoucestný rozbočovač a dovoluje napájet dvě samostatné větve domovního rozvodu přímo ze zesilovače.

• Nízké šumové číslo (< 4 dB) – zachovává vysoký odstup signálu od šumu (MER/BER), což je klíčové pro stabilní dekódování digitálního obrazu bez zamrzání.

• Vysoká výstupní úroveň 102 dBμV (DIN 45004B) – poskytuje dostatečnou výkonovou rezervu pro napájení více koncových i průchozích anténních zásuvek v jedné větvi.

• Integrovaný napájecí zdroj 90–264 V AC s příkonem 1,5 W – nevyžaduje žádné externí napájecí adaptéry ani výhybky, zapojuje se přímo do standardní síťové zásuvky 230 V.

• Odolná konstrukce s krytím IP30 pro vnitřní montáž – kompaktní šasi s připravenými otvory pro pevné přišroubování na stěnu a snadným přístupem k regulačním prvkům.



Vnitřní architektura, regulace pásem a provozní efektivita

Zesilovač ALCAD AI-201 využívá dvoupásmovou architekturu se samostatnými zesilovacími stupni pro nižší frekvence 40–318 MHz (VHF/FM) a vyšší televizní pásmo 470–862 MHz (UHF). Toto rozdělení zabraňuje vzájemnému ovlivňování a intermodulačnímu zkreslení mezi silnými rozhlasovými vysílači a televizními multiplexy. Pomocí integrovaných otočných trimrů pod krytem lze zisk v pásmu VHF plynule utlumit v rozsahu 16 dB a v pásmu UHF v rozsahu 12 dB.

Vysoké tlumení odrazu na vstupech a výstupech (≥ 10 dB) minimalizuje vznik stojatého vlnění v koaxiálním vedení. Vestavěný širokorozsahový napájecí zdroj pracuje spolehlivě i při kolísání síťového napětí v rozmezí 90 až 264 V (50/60 Hz) a díky nízkému odběru 1,5 W se zařízení nepřehřívá ani při trvalém zapojení v uzavřených slaboproudých rozvaděčích s dostatečným odvětráním (provozní teplota -10 až +65 °C).

Praktické scénáře využití: Kde a jak zesilovač ALCAD AI-201 zapojit

• Individuální rozvod v rodinném domě (2 nezávislé větve): Ideální pro zapojení za slučovač venkovních antén (UHF + VHF/FM). Ze slučovače přivedete jeden koaxiální kabel do vstupu zesilovače ALCAD AI-201 a z jeho 2 výstupů vedete dvě samostatné trasy (např. přízemí a první patro), přičemž na každé větvi můžete zapojit sadu průchozích a koncových anténních zásuvek.

• Posílení slabého signálu v bytě (panelové a bytové domy): Pokud je na vstupní účastnické zásuvce společné televizní antény (STA) v bytě signál příliš slabý pro rozbočení do obývacího pokoje, ložnice a dětského pokoje, zapojíte ALCAD AI-201 přímo za hlavní bytovou zásuvku a získáte stabilní signál pro 2 až 4 televizory (při použití průchozích zásuvek).

• Kompenzace útlumu dlouhých koaxiálních tras: Vhodné řešení pro objekty, kde vzdálenost mezi anténou na střeše a televizorem přesahuje 20–30 metrů a dochází k citelnému útlumu vyšších frekvencí v pásmu UHF.

• Důležité provozní upozornění pro montáž: Pokud v instalaci využijete pouze jeden ze dvou výstupů zesilovače, nevyužitý výstup je nutné zakončit bezindukčním ukončovacím odporem 75 Ω v F konektoru (např. zátěž ALCAD RS-275, kód 9120011). Nezakončený výstup způsobuje odrazy signálu a zhoršuje parametry přenosu na aktivní větvi. Zesilovač neumožňuje průchod stejnosměrného napájení (DC pass) do předřazených anténních předzesilovačů.



Pro koho je produkt určený a co najdete v balení

• Majitelé rodinných domů a bytů, kteří řeší rozpadávání obrazu po připojení druhého či třetího televizoru na jednu anténu nebo účastnickou zásuvku.

• Anténní technici a elektromontážní firmy hledající spolehlivý domovní zesilovač s oddělenou regulací VHF/UHF a integrovaným zdrojem pro rychlou nástěnnou montáž v interiéru.

• Správci menších objektů, penzionů a kanceláří, kteří potřebují posílit stávající rozvod pozemní televize a rádia bez zásahu do venkovní anténní soustavy.

Obsah balení a co případně dokoupit: V balení najdete samotný zesilovač ALCAD AI-201 s integrovanou síťovou šňůrou (vidlice 230 V) a montážní prvky pro upevnění na stěnu. Pro kompletní zapojení doporučujeme dokoupit odpovídající počet šroubovacích nebo kompresních F konektorů podle průměru vašeho koaxiálního kabelu a případně ukončovací odpor 75 Ω (RS-275), pokud budete využívat pouze jeden výstup.

Technické specifikace

• Výrobce a model: ALCAD AI-201

• Počet vstupů / výstupů: 1 vstup / 2 výstupy – umožňuje přímé rozdělení signálu do dvou nezávislých větví bez externího rozbočovače.

• Typ konektorů: F konektor (samice / F-female) – průmyslový standard pro pevné, stíněné a spolehlivé připojení koaxiálních kabelů.

• Frekvenční rozsah VHF (vč. FM a DAB+): 40–318 MHz – pokrývá pásma pro analogový i digitální rozhlas a televizi ve VHF pásmu.

• Frekvenční rozsah UHF: 470–862 MHz – pokrývá vysílací pásmo pozemní digitální televize DVB-T/T2.

• Zisk v pásmu VHF: 14 dB (± 1,0 dB) – dostatečné zesílení pro rozhlasové a VHF kmitočty s nižším kabelovým útlumem.

• Zisk v pásmu UHF: 24 dB (± 2,0 dB) – vysoké zesílení kompenzující výraznější ztráty televizního signálu v kabelech a zásuvkách.

• Regulace zisku VHF: plynulá v rozsahu 16 dB – umožňuje přesné nastavení vstupní úrovně proti přebuzení.

• Regulace zisku UHF: plynulá v rozsahu 12 dB – dovoluje doladit optimální sílu signálu pro připojené televizory.

• Maximální výstupní úroveň (DIN 45004B): 102 dBμV – garantuje stabilní signál i při rozbočení do více zásuvek.

• Výstupní úroveň (IMD3 -60 dB): 99 dBμV – vysoká odolnost proti intermodulačnímu zkreslení třetího řádu.

• Výstupní úroveň (IMD2 -60 dB): 88 dBμV – potlačení nežádoucích harmonických složek v širokopásmovém provozu.

• Výstupní úroveň (CTB / CSO / XMOD -60 dB): 86 / 82 / 89 dBμV (dle EN 60728-3 pro 42 nosných) – normovaná stabilita při vícekanálovém zatížení.

• Šumové číslo (Noise figure): < 4 dB – nízký vlastní šum zesilovače zachovává čitelnost i slabších vstupních signálů.

• Tlumení odrazu (Return loss): ≥ 10 dB – kvalitní impedanční přizpůsobení minimalizující ztráty v rozvodu.

• Napájecí napětí: 90–264 V AC, 50/60 Hz – vestavěný spínaný zdroj odolný vůči kolísání napětí v síti.

• Příkon: 1,5 W – minimální spotřeba elektrické energie při trvalém celoročním provozu.

• Stupeň krytí: IP30 – určeno pro montáž ve vnitřních, suchých prostorách.

• Provozní teplota: -10 °C až +65 °C – spolehlivý chod v obytných místnostech i v nevytápěných chodbách či půdních rozvaděčích.

• Splňované normy: EN 60728-3, EN 60728-4, EN 60728-5 – měřeno a certifikováno dle evropských standardů pro kabelové sítě a televizní rozvody.



FAQ - Časté otázky zákazníků

1. Kolik televizorů mohu k zesilovači ALCAD AI-201 připojit? Přímo do zesilovače lze připojit 2 samostatné koaxiální kabely (2 televizory), případně při použití průchozích anténních zásuvek nebo dalšího rozbočovače na každé větvi běžně obsloužíte 4 až 6 televizorů v závislosti na délce kabelů a síle vstupního signálu.

2. Co mám udělat, pokud chci využít pouze jeden výstup zesilovače? Nevyužitý druhý výstup musíte vždy zakončit ukončovacím odporem 75 Ω v F konektoru (např. typ ALCAD RS-275). Pokud by zůstal konektor volný, docházelo by k odrazům signálu a zhoršení kvality obrazu na připojeném televizoru.

3. Lze tento zesilovač namontovat ven na anténní stožár? Ne, zesilovač má krytí IP30 a je určen výhradně pro vnitřní montáž v suchém prostředí (byt, technická místnost, půda pod střechou). Nesmí být vystaven dešti ani stříkající vodě.

4. Zesiluje přístroj kromě televize také FM a DAB+ rádio? Ano, zesilovač je širokopásmový a jeho první pásmo pokrývá frekvence 40 až 318 MHz se ziskem 14 dB, kam spadá jak analogové FM rádio (87,5–108 MHz), tak digitální rozhlas DAB+ (174–240 MHz).

5. Umí zesilovač napájet předzesilovač umístěný přímo v anténě na střeše? Ne, model ALCAD AI-201 nepropouští stejnosměrné napětí (DC) do anténního vstupu a je určen pro pasivní antény nebo pro instalace za účastnickou zásuvku v bytě.

6. Jak poznám, že je zisk zesilovače nastavený příliš vysoko? Při příliš vysokém zesílení může dojít k přebuzení tuneru v televizoru, což se projevuje stejně jako slabý signál – výpadky obrazu nebo kostičkováním (ukazatel síly signálu v TV je na 100 %, ale kvalita signálu kolísá). V takovém případě otočte příslušným regulačním trimrem na zesilovači doleva a zisk snižte.

7. Je součástí zesilovače napájecí adaptér do zásuvky? Ano, napájecí zdroj je přímo vestavěný uvnitř krabičky zesilovače a z přístroje vede přívodní kabel s vidlicí do běžné zásuvky 230 V.
