BMS controllbox Deye BOS-G-PDU-2 pro sestavy BOS-G Pro, HV

BMS řídicí jednotka Deye BOS-G-PDU-2 — Bezpečné řízení HV úložišť


Jádro stabilního bateriového systému

Při návrhu a realizaci komerčních i rezidenčních vysokonapěťových úložišť je kritickým faktorem bezpečnost a dlouhodobá stabilita článků. Výkyvy napětí, teplotní extrémy nebo nerovnoměrné vybíjení mohou vést k degradaci celého bateriového clusteru. Instalace bez pokročilého managementu proto představuje neospravedlnitelné riziko z pohledu návratnosti investice i požární bezpečnosti.

BMS jednotka Deye BOS-G-PDU-2 tento problém řeší pomocí detailního řízení bateriového systému v reálném čase. Jako přímý nástupce modelu BOS-G Pro přináší přesné vyrovnávání proudu a napětí (balancování) každého jednotlivého článku. Systém automaticky řídí optimální stav nabíjení a vybíjení a díky integrovaným ochranám aktivně brání poškození vlivem nadproudu, přebití či hlubokého vybití.


Klíčové parametry a jejich přínos v praxi


• Široký rozsah napětí 200 až 1000 VDC — plná kompatibilita s vysokonapěťovými (HV) měniči pro průmysl i velké domácnosti.

• Proudová zatížitelnost 100 A (max. 120 A) — bezpečné zvládnutí výkonových špiček a podpora rychlého nabíjení.

• Aktivní balancování článků — prodlužuje životnost celého bateriového úložiště rovnoměrným vytěžováním kapacity.

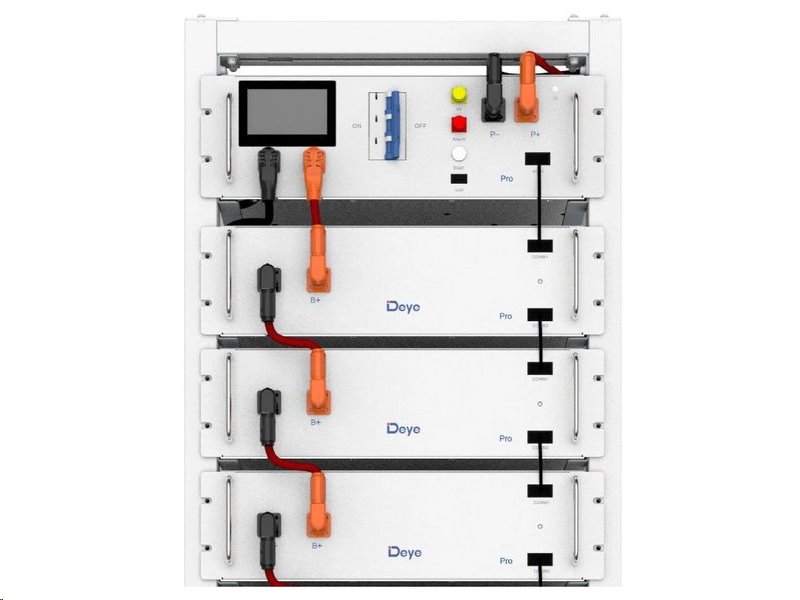

• Sériové řazení 5 až 17 baterií — flexibilní budování kapacity v jednom racku až do 87,04 kWh.

• Podpora paralelního zapojení až 16 stacků — možnost masivního škálování pro komerční a průmyslové aplikace (MWh úroveň).

• Standardizovaný 19" formát — rychlá a mechanicky stabilní instalace do běžných rackových rozvaděčů.

• Komplexní teplotní management — integrovaná ochrana proti extrémně vysokým i nízkým provozním teplotám.

• Vzdálená správa a aktualizace — podpora USB, volitelného Wi-Fi rozhraní a vzdáleného upgradu v kombinaci s měniči Deye.

Průmyslový standard pro instalaci a komunikaci

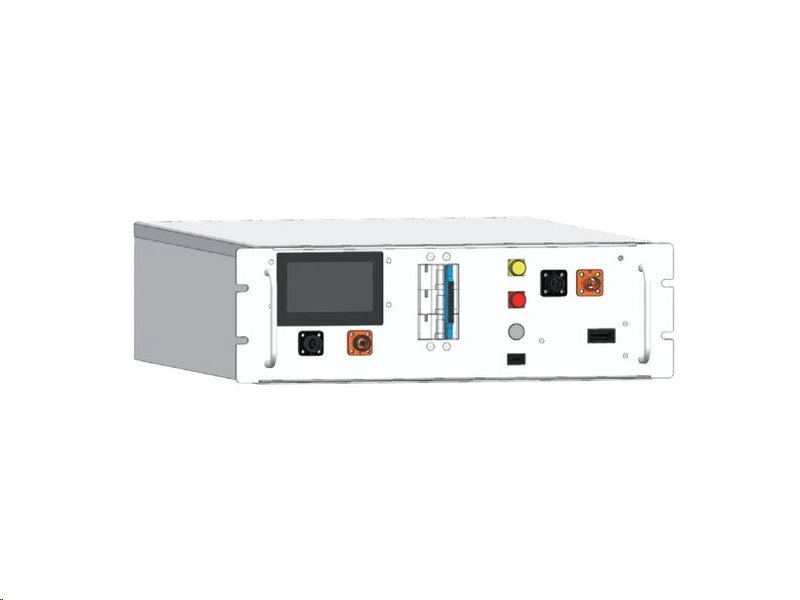

Instalace vysokonapěťových komponent vyžaduje přesnost. Tento modul je konstruován pro standardní rychlou instalaci do racku (19"), což minimalizuje čas montáže a zajišťuje přehledné uspořádání kabeláže. Komunikační rozhraní zahrnuje BCOM (RS-485), tři nezávislé COM porty a dedikované vstupy pro propojení s měničem. Vestavěný informační displej umožňuje okamžitou vizuální kontrolu stavu na místě, zatímco 12 V DC napájecí vstup slouží pro spolehlivou aktivaci řídicí logiky.

Výkonnostní limity pod plnou kontrolou

Základem bezproblémového chodu HV instalace je dimenzování proudových cest. Modul standardně pracuje s nabíjecím a vybíjecím proudem 100 A, přičemž je schopen bezpečně pojmout krátkodobé špičky s maximálním proudem až 120 A. Integrované hardwarové jističe poskytují mechanickou úroveň ochrany před zkratem, která doplňuje softwarovou logiku. Systém je plně kompatibilní s invertory DEYE, což zaručuje bezproblémový hand-shake při spouštění a plynulý chod.

Variabilita pro B2B i domácí instalace

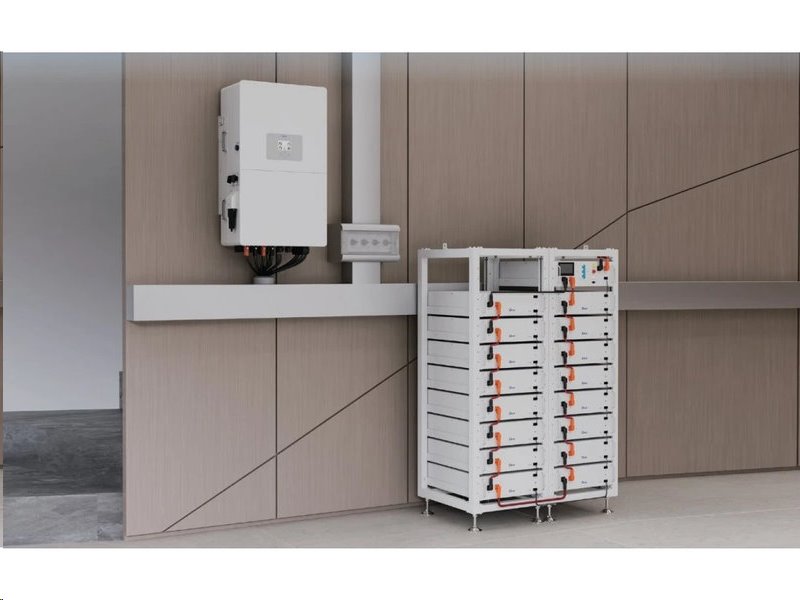

V rezidenčním sektoru (velké rodinné domy s tepelným čerpadlem a EV nabíječkou) využije instalační firma zapojení jednoho clusteru s 5 až 17 moduly v sérii. Pokud však projektujete firemní mikrosíť nebo zálohu pro výrobní halu, modul plně podporuje paralelní propojení s dalšími BMS jednotkami. Tímto způsobem lze kaskádovat celkem až 16 stacků, čímž se otevírá cesta k masivním kapacitám bez nutnosti měnit řídicí topologii.

Pro koho je produkt určený

Tento řídicí modul je určen primárně pro certifikované elektrikáře, projektanty fotovoltaických systémů a EPC kontraktory. Není vhodný pro laickou instalaci. Profesionálové jej využijí při návrhu a oživování vysokonapěťových (HV) bateriových sestav na platformě Deye, ať už se jedná o rezidenční třífázové systémy nebo robustní komerční bateriová úložiště s požadavkem na kaskádové škálování kapacity.


Technické specifikace


• Provozní napětí: 200 až 1000 VDC — Ideální pro výkonné třífázové HV instalace.

• Jmenovitý nabíjecí/vybíjecí proud: 100 A — Poskytuje stabilní výkon pro běžný provoz.

• Maximální nabíjecí/vybíjecí proud: 120 A — Krytí okamžitých výkonových špiček systému.

• Sériové řazení: 5 až 17 baterií (na 1 stack) — Kapacita jednoho racku až 87,04 kWh.

• Paralelní propojení: Až 16 stacků — Pro budování rozsáhlých komerčních úložišť.

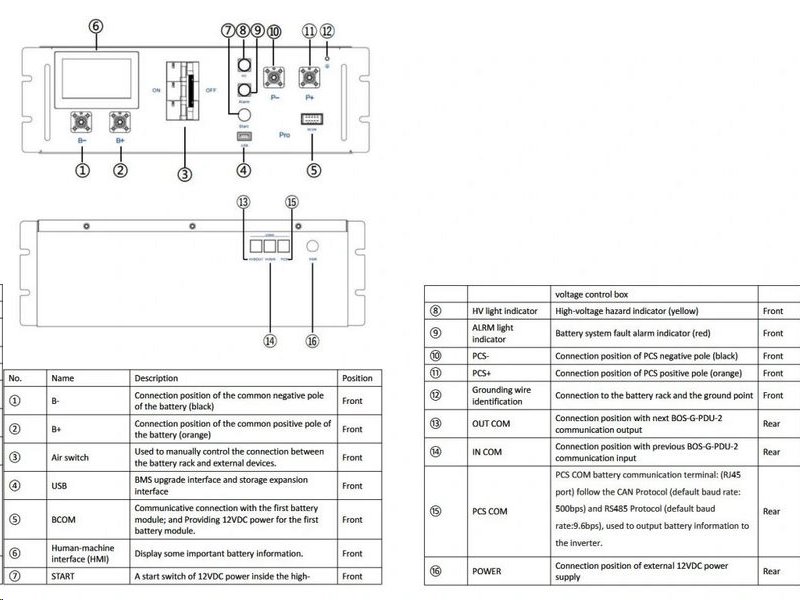

• Komunikační rozhraní: BCOM (RS-485), 3x COM port — Zajišťuje datové propojení s měniči a bateriemi.

• Připojení (silové): 2x baterie, 2x vstup/výstup k měniči — Standardizované svorkovnice pro HV DC větve.

• Uživatelské rozhraní: Displej, USB — Lokální monitoring a přímý upgrade firmwaru.

• Vzdálená správa: Wi-Fi (volitelně), podpora vzdáleného upgradu — Přes kompatibilní Deye invertory.

• Jištění: Integrované hardwarové jističe — Fyzická ochrana obvodů.

• Pomocné napájení: 12 V DC vstup — Pro logiku BMS jednotky.

• Montáž: 19" rack — Pro průmyslové rozvaděče a rychlou instalaci.

FAQ — Časté otázky zákazníků


1. Je tato BMS jednotka zpětně kompatibilní se staršími moduly místo BOS-G Pro? Ano, Deye BOS-G-PDU-2 je přímým nástupcem modelu BOS-G Pro a je navržena pro stejné typy vysokonapěťových bateriových sestav této značky.

2. Kolik baterií musím minimálně připojit pro funkční systém? Pro uzavření obvodu a správnou funkci BMS je nutné do série zapojit minimálně 5 kompatibilních bateriových modulů.

3. Lze k jednotce připojit i nízkonapěťové (48V) baterie? Ne, tento kontrolér je striktně určen pro vysokonapěťové (HV) bateriové systémy s provozním napětím 200 až 1000 VDC.

4. Jak funguje vzdálený upgrade firmwaru? Vzdálený upgrade probíhá skrze připojený měnič DEYE, který je připojen k internetu, případně lze využít volitelný Wi-Fi modul přímo pro BMS, nebo lokálně přes USB.

5. Zvládne modul chránit baterie před mrazem? Ano, systém obsahuje prevenci proti extrémně vysokým i nízkým teplotám. Při překročení bezpečných limitů omezí nebo přeruší nabíjecí/vybíjecí proudy, aby ochránil chemii článků.

6. Mohu kombinovat různé počty sériových baterií v paralelních stacích? Při paralelním zapojování více stacků (až 16) by měly mít všechny paralelní větve shodnou konfiguraci a napětí, aby nedocházelo k neefektivnímu přelévání energie. Přesný návrh vždy konzultujte s projektovou dokumentací výrobce.

7. Je k montáži potřeba speciální racková skříň? BMS jednotka je navržena pro standardní 19" rackový profil, který je běžně dostupný. K modulu se využívá kompatibilní bateriový rack Deye, který pojme BMS i odpovídající počet článků.
