Digitální tester proudových chráničů UNI-T UT582+

Digitální tester proudových chráničů UNI-T UT582+ — Spolehlivá revize RCD s testem AUTO RAMP


Diagnostika bezpečnosti elektrických rozvodů a okamžité odhalení chyb

Proudové chrániče (RCD) představují klíčový prvek ochrany lidského života před úrazem elektrickým proudem i ochrany majetku před vznikem požáru. V praxi se však revizní technici a elektrikáři často potýkají se zdlouhavým měřením, nejednoznačnými reakčními časy nebo skrytými vadami v zapojení zásuvkového obvodu, jako je přehozená fáze s nulovým vodičem či chybějící ochranné pospojování PE. Provádění zkoušek bez specializovaného měřidla navíc neumožňuje přesně určit skutečný vybavovací proud ani chování chrániče při různých fázových úhlech střídavé půlvlny.

Digitální tester UNI-T UT582+ nabízí komplexní řešení pro rychlé a přesné testování jednofázových proudových chráničů v sítích 230 V / 50 Hz. Díky integrované automatické diagnostice okamžitě po připojení prověří správnost zapojení vodičů a přehledně zobrazí stav sítě na podsvíceném LCD displeji. Široká škála testovacích režimů od zkoušky nevypnutí x1/2, přes standardní test x1 a zrychlené měření x5, až po plně automatický test AUTO RAMP umožňuje exaktní stanovení vybavovacího času i skutečného rozdílového proudu v přísném souladu s normami ČSN EN 61557 a bezpečnostní kategorií CAT III 600 V.


Klíčové vlastnosti pro přesná a bezpečná měření v terénu


• Komplexní volba zkušebních proudů — nastavení jmenovitých hodnot 10 mA, 20 mA, 30 mA, 100 mA, 300 mA i 500 mA pokrývá běžné domovní i průmyslové instalace.

• Podpora chráničů typu AC a A — spolehlivě otestuje standardní střídavé i pulzně citlivé proudové chrániče v běžných rozvodech (přístroj nepodporuje testování stejnosměrné složky typu B).



• Automatický test AUTO RAMP — plynulý nárůst testovacího proudu od 20 % do 110 % IΔn změří přesný vybavovací proud i reakční čas současně během jediného cyklu.

• Zkouška citlivosti a nevypnutí (x1/2) — proud o poloviční hodnotě ověří, že chránič nevybavuje při běžných provozních svodových proudech v síti.

• Rychlý zátěžový test (x5) — proudový impulz až do 40 ms spolehlivě prověří okamžitou reakci selektivních i standardních chráničů při náhlém zkratu na kostru.

• Volba fázového úhlu 0° a 180° — testování na kladné i záporné půlvlně odhalí nejhorší reakční čas chrániče a potvrdí způsobilost pro typ AC i A.

• Bezpečnostní limit dotykového napětí — volitelné omezení na UL 25 V nebo UL 50 V okamžitě přeruší test při hrozbě nebezpečného napětí na kostře chráněného zařízení.

• Okamžitá kontrola zapojení zásuvky — LCD indikace ihned detekuje přerušení vodičů N a PE nebo nebezpečné přehození fázového a nulového vodiče.

• Měření napětí a frekvence — přímý voltmetr pro rozsah 30 V až 600 V AC s frekvenčním rozsahem 45 Hz až 65 Hz pro rychlou kontrolu parametrů sítě.

• Automatické zmrazení výsledku — funkce Data Hold uchová naměřenou hodnotu na displeji pro pohodlné zapsání do revizního protokolu.

• Kompletní výbava včetně adaptéru do zásuvky — třívodičový kabel se síťovou vidlicí i sada kabelů s měřicími hroty umožňují okamžité použití v rozvaděčích i koncových zásuvkách.


Pohodlné měření v terénu s okamžitou odezvou


Při každodenní práci na stavbách, v průmyslových halách i při výchozích revizích rodinných domů rozhoduje ergonomie a rychlost obsluhy. UNI-T UT582+ váží pouhých 400 g a díky dodávanému popruhu jej lze pohodlně zavěsit na krk, což uvolňuje obě ruce pro manipulaci se sondami v rozvaděči. Velký přehledný LCD displej s bílým podsvícením zaručuje bezchybnou čitelnost i ve spoře osvětlených technologických prostorách nebo podružných rozvodnicích.

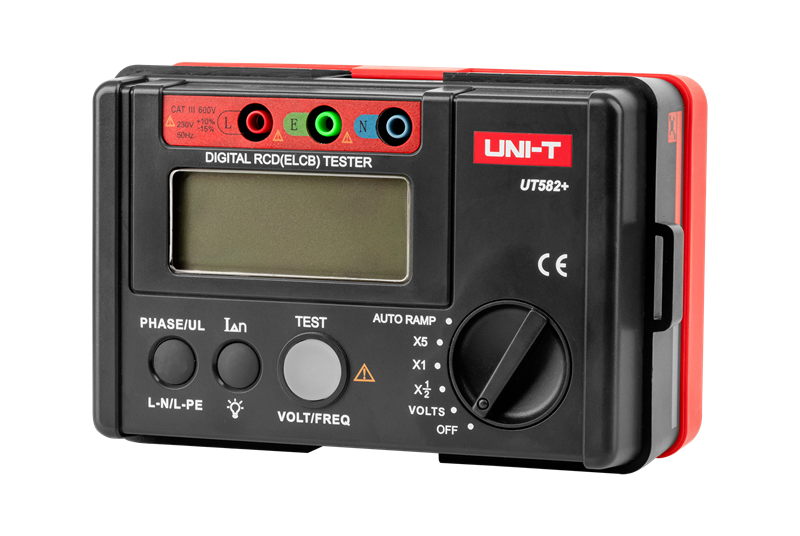

Ovládání je navrženo pro maximální efektivitu bez složitého listování v menu: robustní otočný volič slouží k okamžité volbě funkce (VOLTS, x1/2, x1, x5, AUTO RAMP) a trojice funkčních tlačítek umožňuje bleskovou změnu testovacího proudu IΔn a fázového posunu 0°/180°. Po dokončení testu zůstává naměřená hodnota stabilně zobrazena až do dalšího stisku tlačítka, takže technik neztrácí čas opakovaným měřením při zapisování údajů.


Rychlost měření díky funkci AUTO RAMP a vysoké přesnosti


Běžné ruční testování proudových chráničů vyžaduje opakované pouštění zkušebních impulzů, což prodlužuje revizi a zbytečně namáhá testované komponenty. Funkce AUTO RAMP tento proces plně automatizuje: přístroj postupně zvyšuje unikající proud v krocích od 20 % do 110 % IΔn a v okamžiku rozpojení kontaktů bleskově zaznamená přesnou hodnotu vybavovacího proudu v mA i výsledný čas odpojení v ms.

Měření probíhá s vysokou přesností vybavovacího času ±2 % odečtu + 2 číslice, což splňuje přísná kritéria pro tvorbu oficiálních revizních zpráv. Integrovaná tepelná ochrana a bezpečnostní elektronika chrání vnitřní obvody přístroje při zátěžových testech s proudem 300 mA a 500 mA, přičemž vestavěný dohled dotykového napětí Uf Hi zabrání iniciaci testu v případě, že by uzemnění vykazovalo odpor vyšší než přípustná mez.


Praktické scénáře použití: Běžná elektroinstalace versus specifika fotovoltaiky


1. Výchozí a periodické revize domovních a průmyslových rozvodů

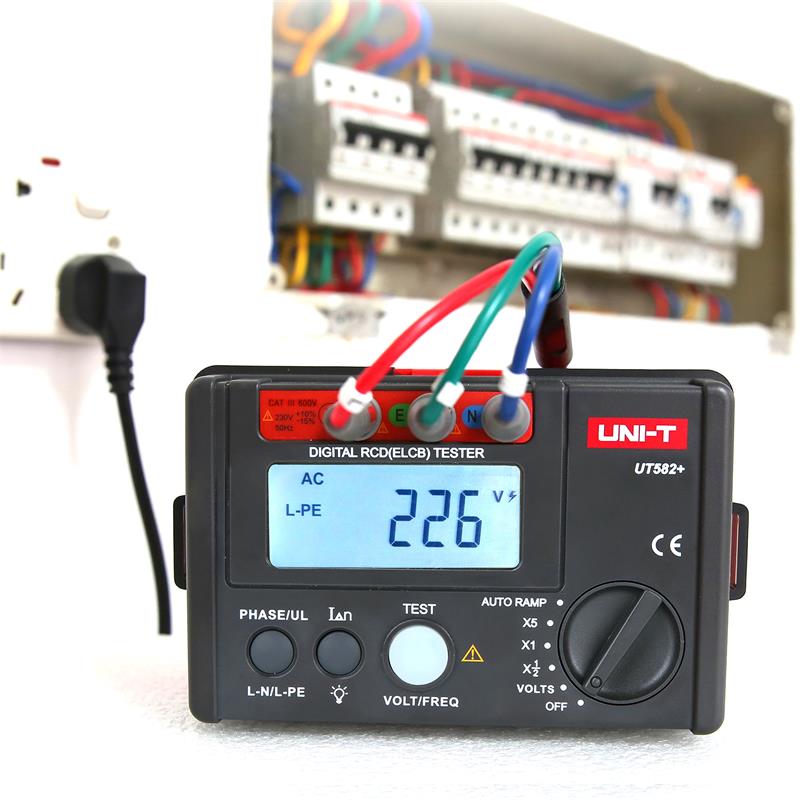

Při kolaudaci nebo pravidelné kontrole zásuvkových okruhů v koupelnách, kuchyních a dílnách postačí zapojit dodávaný kabel se síťovou vidlicí přímo do testované zásuvky. Přístroj nejprve automaticky ověří správné zapojení vodičů L, N a PE. Následně technik zvolí proud 30 mA a provede test x1/2 – chránič nesmí vybavit do doby 2000 ms. Následuje standardní test x1 při fázovém úhlu 0° a 180°, kde reakční doba standardního chrániče nesmí překročit normový limit 300 ms. Na závěr se provede rychlý test x5, který ověří schopnost okamžitého odpojení do 40 ms.

2. Fotovoltaické elektrárny (FVE) a záložní okruhy (EPS / Backup)

U fotovoltaických instalací nalézá UNI-T UT582+ uplatnění při specifických kontrolních měřeních, avšak s přesně vymezenými technickými mantinely, na které musí dát revizní technik pozor:

• Kde UT582+ spolehlivě funguje:

  • Jednofázové AC výstupy střídačů (230 V AC): Ověření funkce proudových chráničů typu AC a typu A, kterými jsou jištěny podružné rozvaděče na střídavé straně FVE.

  • Zálohované okruhy (EPS / UPS výstup z hybridního měniče): Při přepnutí instalace do ostrovního režimu (napájení z baterie) je nutné prověřit, zda proudový chránič spolehlivě vybaví i při napájení z měniče, kde mohou být jiné impedanční poměry sítě. Test s úhly 0° a 180° je zde zásadní pro odhalení asymetrických svodových proudů.

• Technická omezení a limity přístroje v solárních instalacích:

  • Chrániče typu B / B+: Většina moderních beztransformátorových střídačů bez interního galvanického oddělení vyžaduje dle normy ČSN 33 2000-7-712 instalaci proudového chrániče typu B, který reaguje na hladké stejnosměrné reziduální proudy (DC složka nad 6 mA). UNI-T UT582+ neumí generovat hladký stejnosměrný zkušební proud, proto jím nelze provést plnohodnotný normový test stejnosměrné části chrániče typu B! Otestuje pouze jeho střídavou (AC) a pulzní (A) složku.

  • Třífázové střídače (400 V): Přístroj je konstruován pro jednofázové provozní napětí 230 V AC (195–253 V). V třífázových solárních rozvaděčích jej lze použít výhradně pro měření jednotlivých fází proti střednímu vodiči N, nikoliv na sdružené mezifázové napětí 400 V.


Pro koho je tester UNI-T UT582+ určen


• Revizní technici elektro: Nepostradatelný lehký přístroj pro rychlé ověřování parametrů RCD při periodických i výchozích revizích bez nutnosti vytahovat těžký multifunkční revizní kufr.

• Elektromontéři a servisní technici: Rychlá kontrola správnosti zapojení nových zásuvkových obvodů a funkčnosti ochrany před předáním díla zákazníkovi.

• Montážní firmy solárních systémů a tepelných čerpadel: Prověřování jednofázových 230V AC rozvodů a záložních EPS okruhů napájených ze střídačů a bateriových úložišť.

• Správci budov a závodní údržba: Pravidelné interní bezpečnostní prověrky proudových chráničů na pracovištích a ve výrobních provozech.


Certifikace a ekologická likvidace


Výrobek splňuje veškeré požadavky evropských bezpečnostních směrnic s označením CE a příslušných norem pro měřicí zařízení ČSN EN 61010-1 a ČSN EN 61557. Zařízení podléhá pravidlům ekologické likvidace elektroodpadu dle evropské směrnice WEEE (OEEZ). Po skončení životnosti nesmí být vyhozeno do směsného komunálního odpadu, nýbrž odevzdáno na místech zpětného odběru elektrozařízení k bezpečné recyklaci druhotných surovin.


Technické specifikace


• Podporované jmenovité proudy (IΔn): 10 mA / 20 mA / 30 mA / 100 mA / 300 mA / 500 mA — Plný rozsah pro domovní i komerční instalace.

• Testovací násobky proudu: x1/2, x1, x5 — Umožňuje test nevypnutí, standardní reakce i zátěžový test.

• Funkce AUTO RAMP: 20 % až 110 % jmenovitého proudu IΔn — Automatické zjištění přesného vybavovacího proudu i času.

• Doba odezvy pro x1/2: Až 2000 ms — Dostatečný časový interval pro ověření necitlivosti chrániče.

• Doba odezvy pro x1: Až 1000 ms (pro 10–300 mA), až 300 ms (pro 500 mA) — Zajišťuje exaktní změření běžného odpojení.

• Doba odezvy pro x5: Až 40 ms (pro 10, 20 a 30 mA) — Prověření rychlého bezpečnostního odpojení při vysokém proudu.

• Přesnost měření času: ±2 % z naměřené hodnoty + 2 číslice — Vysoká laboratorní přesnost pro oficiální protokoly.

• Přesnost zkušebního proudu: -10 % až 0 % (pro x1/2 a x1), 0 % až +10 % (pro x5), ±10 % (pro AUTO RAMP) — Přísná garance dle mezinárodních norem.

• Volba fázového úhlu: 0° nebo 180° — Testování na kladné i záporné půlvlně pro odhalení asymetrických svodů.

• Nastavitelné dotykové napětí (UL): 25 V nebo 50 V — Bezpečnostní stop-pojistka při nebezpečném potenciálu na zemi.

• Měření střídavého napětí (VOLTS): 30 V až 600 V AC (rozlišení 1 V, přesnost ±3 % + 3 číslice) — Kontrola napětí mezi L-N i L-PE.

• Měření síťové frekvence: 45 Hz až 65 Hz (rozlišení 1 Hz) — Rychlá kontrola stability sítě.

• Provozní napětí pro test RCD: 230 V AC s tolerancí 195 V až 253 V (50 Hz) — Standardní jednofázová distribuční síť.

• Bezpečnostní kategorie: CAT III 600 V, stupeň znečištění 2 — Bezpečné měření přímo v pevných instalacích budov.

• Použité normy: IEC 61010-1, IEC 61010-2-030, IEC 61010-2-033, IEC 61557-1, IEC 61557-6, EN 61326-1 — Garance shody s evropskou legislativou.

• Maximální zemní odpor: < 5 Ω — Podmínka pro korektní provedení měření.

• Napájení: 6× alkalická baterie AA 1,5 V — Běžně dostupné články s indikací poklesu pod 7,2 V.

• Automatické vypnutí (APO): Po 5 minutách nečinnosti — Šetří energii vložených baterií.

• Rozměry přístroje: 160 × 70,5 × 100 mm — Kompaktní tělo snadno padnoucí do ruky.

• Hmotnost: Cca 400 g — Minimální zátěž při celodenním měření na stavbách.

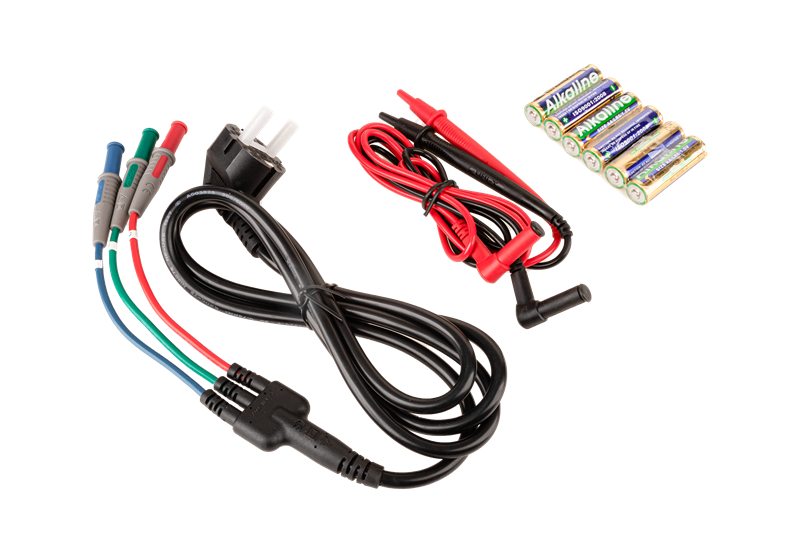

• Obsah dodávky: Tester UNI-T UT582+, 6× baterie AA, třívodičový síťový kabel se zástrčkou, sada měřicích kabelů s hroty, popruh, textilní pouzdro, návod k obsluze — Vše potřebné pro okamžitý start.


FAQ — Časté otázky zákazníků


1. Lze s testerem UNI-T UT582+ testovat proudové chrániče u fotovoltaických elektráren? Ano, ale pouze na jednofázových střídavých rozvodech (230 V AC) a pro chrániče typu AC a typu A. Velmi dobře se uplatní například při kontrole zálohovaných okruhů (EPS/backup výstupů z hybridních měničů), kde ověří bezpečné vypnutí při napájení z bateriového úložiště.

2. Dokáže UT582+ otestovat proudové chrániče typu B vyžadované u solárních střídačů? Plnohodnotně nikoliv. Norma ČSN 33 2000-7-712 často vyžaduje pro beztransformátorové FVE střídače chrániče typu B citlivé na hladký stejnosměrný proud. UNI-T UT582+ generuje pouze střídavé a pulzní zkušební proudy, takže na chrániči typu B dokáže otestovat pouze AC a A charakteristiku, nikoli stejnosměrnou reakci na hladký DC proud.

3. V čem spočívá hlavní výhoda testu AUTO RAMP? Při běžném testu musíte volit pevný násobek proudu a zjistíte pouze to, zda chránič vypnul v daném čase. Režim AUTO RAMP postupně zvyšuje unikající proud od 20 % do 110 % jmenovité hodnoty. Na displeji se tak současně zobrazí přesný proud v mA, při kterém chránič reálně odpadl, i výsledný čas odpojení. Snadno tak odhalíte příliš citlivé nebo naopak "zlenivělé" chrániče.

4. K čemu slouží test x1/2 a co znamená, když při něm chránič vybaví? Režim x1/2 pouští do obvodu poloviční jmenovitý proud (např. 15 mA u 30mA chrániče). Podle normy nesmí chránič při tomto proudu vůbec vybavit. Pokud chránič vypne, znamená to buď jeho vadu (příliš vysokou vnitřní citlivost), nebo fakt, že v měřeném obvodu již před testem teče významný přirozený svodový proud z připojených spotřebičů.

5. Proč je nutné provádět měření při fázovém úhlu 0° i 180°? Závada v síti může vzniknout v libovolném okamžiku střídavé periody. Nastavením úhlu 0° nebo 180° se zkušební proud spustí v kladné, respektive záporné půlvlně. Protože se reakční doba chrániče může v obou polaritách lišit, pro zápis do revizní zprávy se vždy bere v úvahu horší (delší) naměřený čas.

6. Co znamená varovná signalizace „Uf Hi“ na displeji přístroje? Tato signalizace značí překročení bezpečné meze dotykového napětí na ochranném vodiči (standardně předvoleno 25 V nebo 50 V). Přístroj v takovém případě okamžitě z bezpečnostních důvodů přeruší měření, aby nedošlo k ohrožení obsluhy nebo připojených zařízení.

7. Lze přístroj použít k měření chráničů v třífázové síti 400 V? Tester je navržen pro jednofázové provozní napětí 230 V (195–253 V). V třífázových rozvaděčích můžete testovat třífázový chránič pouze tak, že připojíte měřicí vodiče mezi libovolnou fázi (L1, L2 nebo L3) a střední vodič N. Připojení mezi dvě fáze na napětí 400 V pro test RCD není přístrojem podporováno.

8. Jak tester detekuje chyby v zapojení síťové zásuvky? Ihned po zapojení do zásuvky elektronika vyhodnotí potenciály mezi svorkami L, N a PE. Na levé straně LCD displeje se zobrazí kombinace symbolů: trvalý svit L-PE a L-N značí správný stav, zatímco blikající symboly přesně identifikují chybějící zemnicí vodič PE, odpojený nulový vodič N nebo nebezpečně přehozenou fázi s nulákem.
