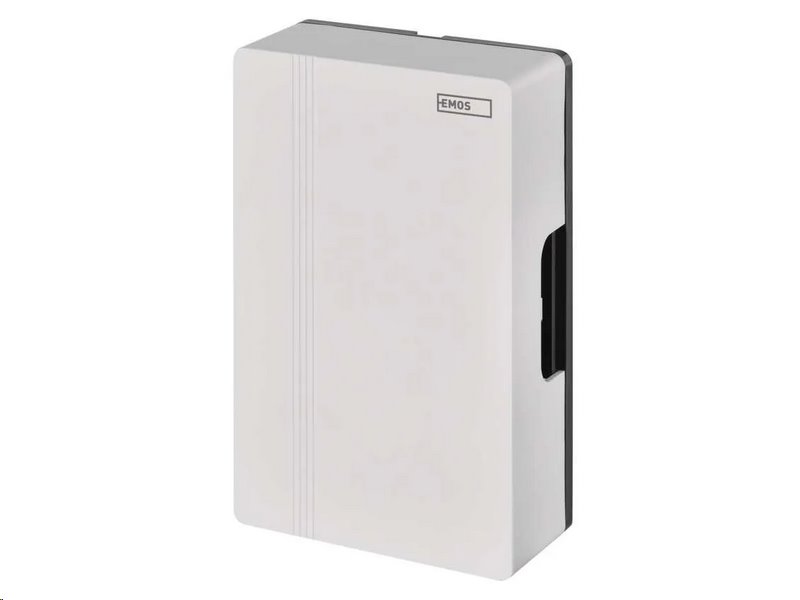

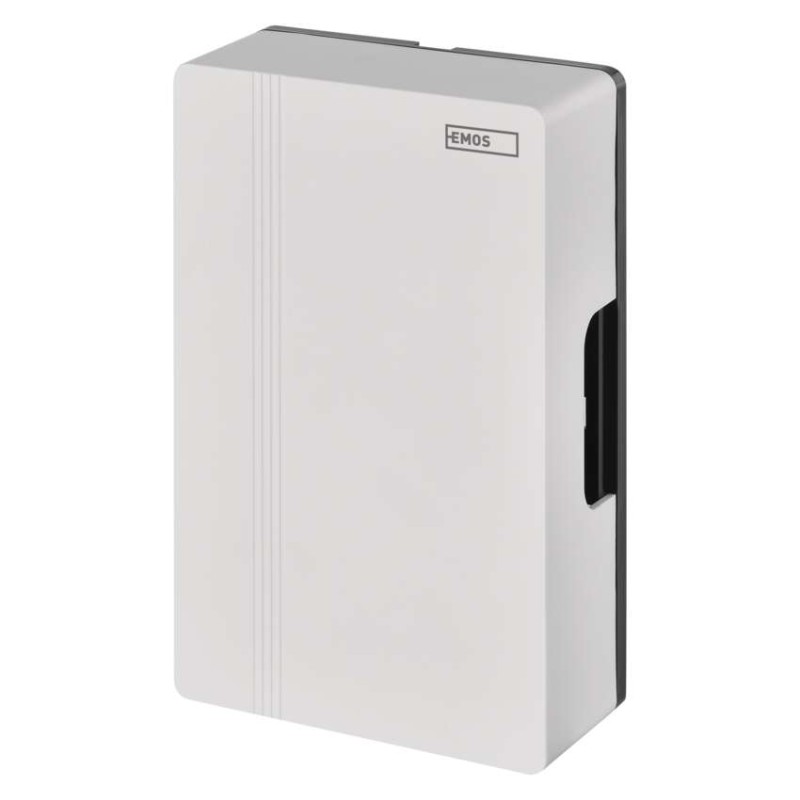

Drátový zvonek EMOS P57102

Spolehlivý drátový zvonek EMOS P57102 – jednoduché a efektivní řešení pro váš domov

Klasické a spolehlivé řešení pro každý dům, byt či kancelář

Drátový zvonek EMOS P57102 je ideální volbou pro všechny, kdo hledají jednoduché, ale efektivní řešení. Díky pevné kabelové instalaci poskytuje stabilní a bezporuchový provoz bez nutnosti výměny baterií v tlačítku.

Univerzální napájení pro maximální flexibilitu

Zvonek lze napájet pomocí 4× 1,5V AA baterií (nejsou součástí balení) nebo prostřednictvím 8, 12, 24V AC/DC transformátoru (není součástí balení). Tím umožňuje flexibilní instalaci dle vašich možností a potřeb.

Jednoduchá instalace a snadné použití

Díky klasickému drátovému propojení mezi zvonkem a tlačítkem je instalace snadná a rychlá. Zvonek disponuje jednou hlasitou melodií s maximální intenzitou 85 dB, která zajistí, že ho uslyšíte i v hlučnějším prostředí.

Odolná konstrukce a dlouhá životnost

Díky kvalitnímu zpracování a stupeň krytí IP20 je zvonek vhodný pro vnitřní použití. Jeho kompaktní rozměry umožňují nenápadnou montáž v jakémkoli prostoru.


Technické parametry:


✔ Napájení hlavní jednotky: 4× 1,5 V AA nebo transformátor 8, 12, 24V AC/DC (není součástí balení)
✔ Napájení tlačítka: drátové připojení
✔ Přenos signálu: drátový zvonek (spolehlivé připojení bez rušení)
✔ Počet melodií: 1 (klasické zvonění)
✔ Maximální hlasitost zvonění: 85 dB (dobře slyšitelné i ve větších prostorách)
✔ Optická signalizace: ne
✔ Regulace hlasitosti: ne
✔ Možnost připojení dalšího tlačítka: ne
✔ Barva: bílá

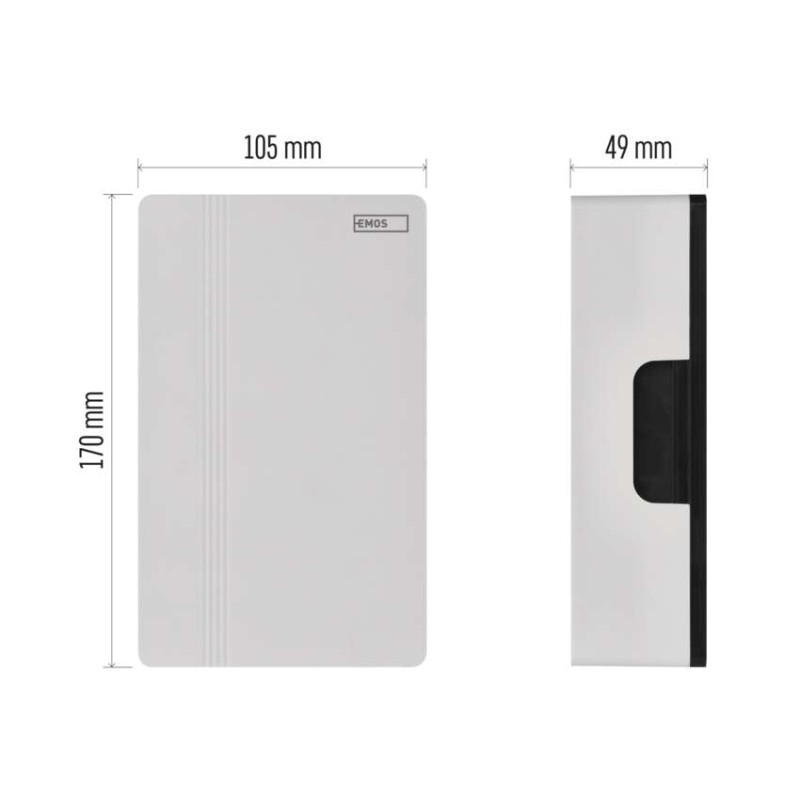

✔ Rozměry zvonku: 170 × 105 × 49 mm
✔ Počet přijímačů v balení: 1 ks
✔ Prodejní balení: krabička

🎯 EMOS P57102 je jednoduchý, ale spolehlivý zvonek, který zajistí bezproblémovou komunikaci mezi návštěvou a obyvateli domu. Snadná instalace, stabilní provoz a univerzální napájení dělají z tohoto zvonku praktického pomocníka do každé domácnosti!

Bezpečná instalace tlačítka, zvonku a transformátoru


Důležité pokyny před instalací

✅ Zvonek je určen výhradně pro vnitřní použití.
✅ Instalaci musí provádět pouze osoba s příslušnou kvalifikací.
✅ Při instalaci dodržujte předepsané normy a bezpečnostní pokyny.
✅ V jeden okamžik lze použít pouze jeden režim napájení – bateriové nebo z transformátoru.
🚨 Upozornění: Připojení baterií při současném provozu z jiného zdroje napájení může způsobit riziko výbuchu!

💡 Doporučení pro připojení vodičů:
🔹 Celková délka kabelu mezi zvonkem a tlačítkem by neměla přesáhnout 5 metrů.
🔹 Obvody elektrické instalace musí být provedeny z kabelu odpovídajícího podmínkám, s průřezem 0,5 mm² – 2,5 mm².

Postup instalace krok za krokem


1️⃣ Před zahájením instalace odpojte hlavní napětí 230 V AC! Pomocí měřícího přístroje se ujistěte, že instalace není pod napětím.

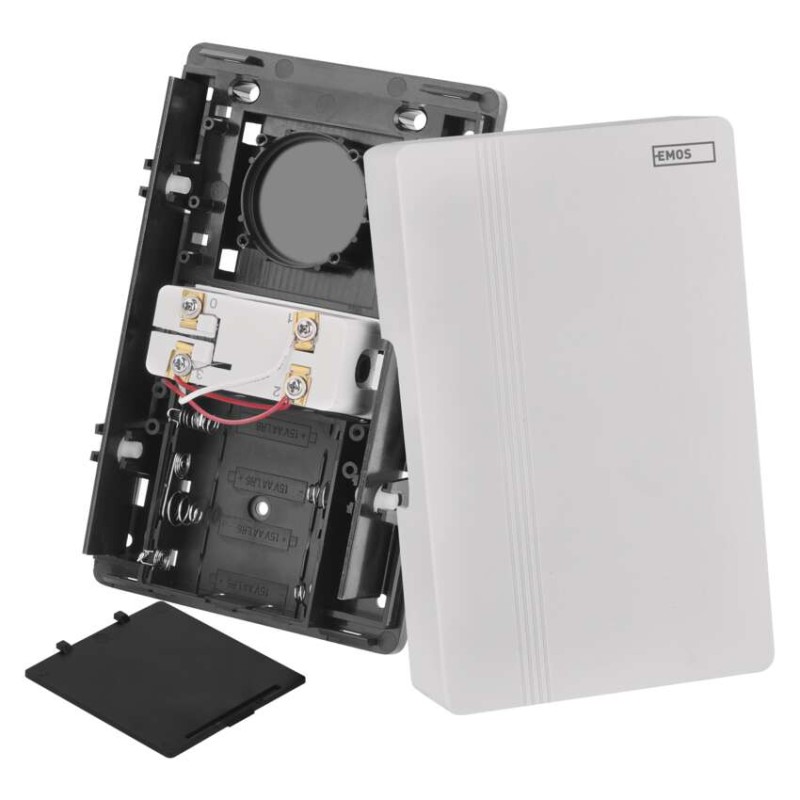

2️⃣ Připravte si montážní místa. Sejměte přední část krytu zvonku a odšroubujte zadní kryt tlačítka.

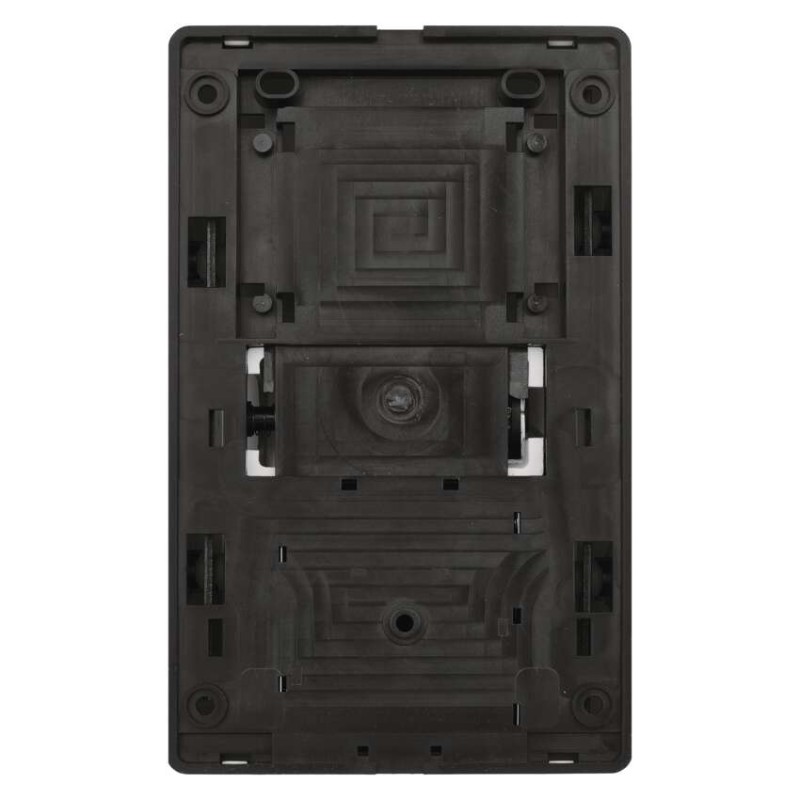

3️⃣ Vyberte vhodné místo pro montáž zvonku a tlačítka. Vyvrtejte dva otvory podle montážních otvorů a vložte do nich hmoždinky.

4️⃣ Připevněte zvonek na stěnu. Vložte kabely do elektroinstalačního otvoru a připevněte zvonek pomocí šroubů.

5️⃣ Připravte kabely k připojení. Z konců kabelů odstraňte přibližně 1 cm izolační vrstvy.

6️⃣ Připojte elektroinstalační kabely do svorek zvonku, tlačítka a transformátoru a pevně je přišroubujte.

7️⃣ Dokončete montáž zvonku a tlačítka. Nasaďte zpět přední kryt zvonku a zadní kryt tlačítka, poté tlačítko přišroubujte na místo.

8️⃣ Instalace transformátoru na DIN lištu:
🔹 Zavěste transformátor ve vertikální poloze za horní drážku na DIN lištu.
🔹 Jemně zatlačte spodní část, dokud neuslyšíte cvaknutí zajišťovací západky.
🔹 Zkontrolujte, že je transformátor pevně upevněn.
🔹 Připojte napájecí vodiče 230 V AC ke svorkám L, N přes vhodný jistící prvek (pojistka nebo jistič).

9️⃣ Zapněte hlavní napětí 230 V AC a stlačením tlačítka vyzkoušejte funkčnost zvonku.

🔧 Díky této podrobné instalaci zajistíte správnou funkčnost zvonku a jeho dlouhou životnost.
📌 EMOS P57102 je spolehlivým řešením pro váš domov, kancelář nebo byt – jednoduchá montáž a robustní konstrukce zajistí bezproblémový provoz!
