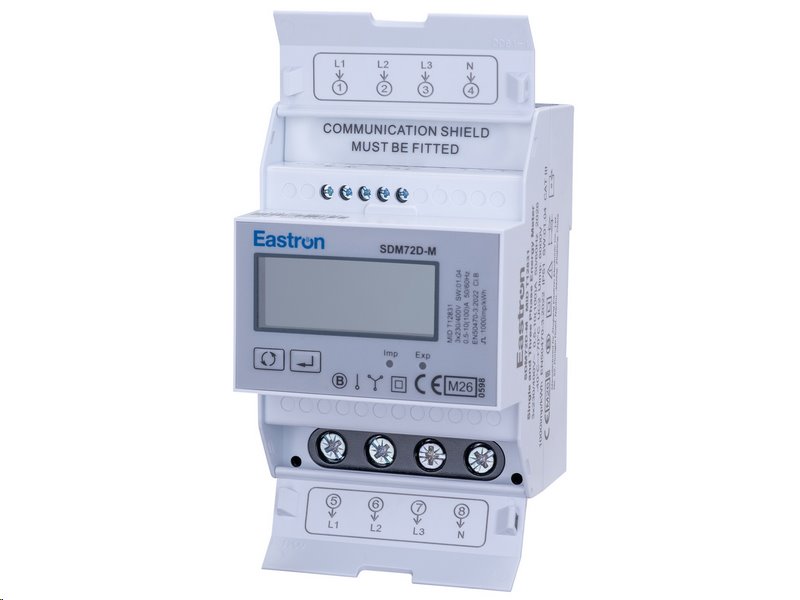

Elektroměr 3F na DIN lištu třífázový EASTRON SDM72 D-M, MID, digitální, Modbus

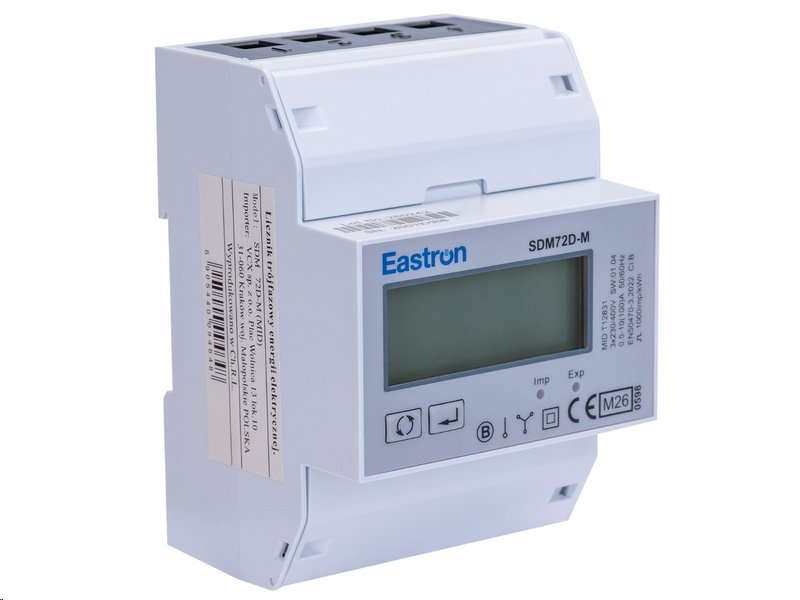

Třífázový elektroměr EASTRON SDM72 D-M — Přesné obousměrné měření s Modbus RTU


Spolehlivý přehled o spotřebě i výrobě energie

Potřebujete přesně sledovat toky energií v komerčních objektech, nebo hledáte spolehlivý měřicí prvek pro fotovoltaickou elektrárnu? Běžné podružné měřiče často neumožňují napojení na centrální dohledové systémy, což komplikuje efektivní správu budov a automatizaci.

EASTRON SDM72 D-M tento problém efektivně řeší integrovaným komunikačním rozhraním RS485 s protokolem Modbus RTU. Díky schopnosti obousměrného měření bezchybně zaznamenává nejen odebranou, ale i dodanou energii zpět do sítě, což z něj činí klíčovou komponentu pro solární systémy. Přístroj zvládne přímé měření zátěže až do 100 A v každé fázi, čímž zcela eliminuje nutnost instalovat externí měřicí transformátory proudu.

Klíčové parametry a jejich přínos v praxi


• Obousměrné měření (Import/Export) — ideální volba pro majitele fotovoltaických elektráren a systémů s vlastní výrobou elektřiny.

• Přímé měření do 100 A — výrazně šetří místo i pořizovací náklady, nepotřebujete doplňkové proudové transformátory.

• Komunikace Modbus RTU (RS485) — umožňuje snadnou integraci do nadřazených systémů MaR (měření a regulace) a chytrých instalací.

• Certifikace MID — zajišťuje metrologickou přesnost, naměřená data lze oficiálně využít pro fakturační účely a rozúčtování nákladů nájemníkům.

• Zobrazení 8 elektrických veličin — na podsvíceném LCD displeji okamžitě vidíte napětí, proud, frekvenci, účiník i činnou a jalovou energii.

• Možnost resetu měření — vysoce praktická funkce pro sledování dílčích energetických spotřeb za definované období.

• Kompaktní šířka 4 moduly (72 mm) — šetří cenný instalační prostor na standardní 35mm DIN liště v domovních i průmyslových rozvaděčích.

Průmyslová odolnost a přesná data v reálném čase


Elektroměr EASTRON je navržen pro nepřetržitý provoz v náročných podmínkách komerční sféry s garantovaným rozsahem pracovních teplot od -40 °C do +70 °C. Pomocí pulzního výstupu a spolehlivé Modbus komunikace plynule přenáší data o aktuálním napětí, proudu či účiníku s naprosto minimální latencí. Na rozdíl od běžných modelů v této třídě umožňuje přesné rozúčtování energií díky MID certifikaci, čímž splňuje přísné normativní požadavky na fakturační měřidla.


Snadná integrace do systémů řízení budov


V moderních administrativních centrech nebo bytových domech umožňuje protokol Modbus RTU řetězení a napojení desítek elektroměrů na jedinou komunikační sběrnici. Správce budovy tak vidí činnou i jalovou spotřebu jednotlivých nájemníků přehledně v centrálním softwaru, což radikálně zjednodušuje a automatizuje fakturační rozúčtování.

U instalací vybavených solárními panely zase obousměrné měření neustále dodává přesná data střídačům o tom, kolik energie bylo reálně spotřebováno ze sítě a kolik přetoků (Export) naopak bezpečně odešlo do distribuční soustavy.


Profesionální řešení pro B2B i pokročilé instalace


Elektromontážní firmy a projektanti elektroinstalací

Ocení standardizovanou montáž na DIN lištu, kompaktní rozměry, platnou MID certifikaci a spolehlivou sběrnici RS485 pro plynulou integraci do systémů MaR (Měření a regulace).

Správci komerčních objektů a pronajímatelé

Získají přesný, nezávislý nástroj pro podružné měření a zákonné rozúčtování nákladů na elektrickou energii mezi jednotlivé nájemce díky podpoře fakturačního měření.

Majitelé fotovoltaických systémů (FVE)

Mohou naprosto přesně monitorovat svou vlastní výrobu, lokální spotřebu i přetoky do distribuční sítě. (Pozn.: K montáži je vždy vyžadována odborná kvalifikace dle platných elektro norem a vyhlášek).


Technické specifikace


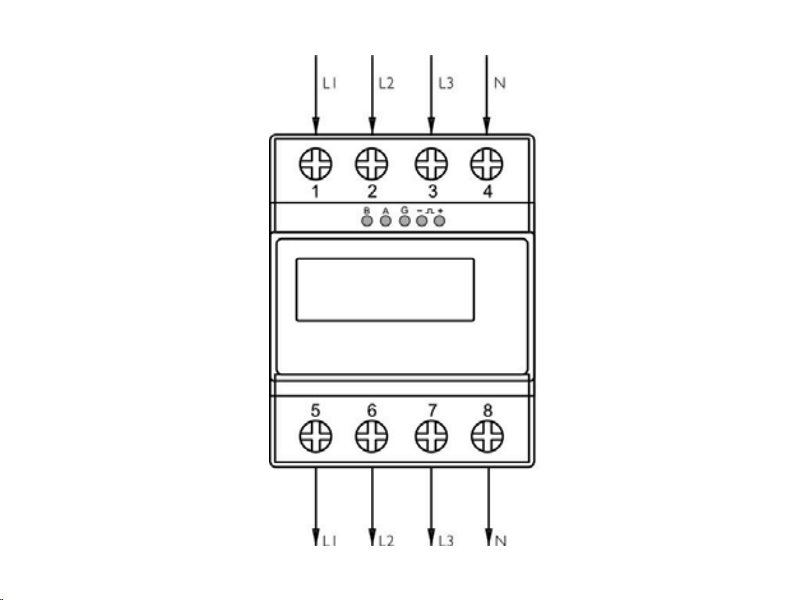

• Typ sítě: 3P4W (třífázová čtyřvodičová) — Standardní a nejběžnější zapojení pro komerční i bytové elektroinstalace.

• Jmenovité napětí (Un): 3× 230 / 400 V AC — Plně kompatibilní s běžnou evropskou distribuční sítí.

• Rozsah pracovního napětí: 100–277 V L-N — Zajišťuje stabilní a spolehlivý provoz i při výraznějším kolísání napětí v síti.

• Základní proud (Ib): 10 A — Referenční metrologická hodnota pro testování přesnosti přístroje.

• Maximální proud (Imax): 100 A — Umožňuje bezpečné přímé měření silových obvodů bez přídavných měřicích transformátorů.

• Minimální proud (Imin): 0,5 A — Citlivý senzor zaznamená i velmi nízké proudové odběry (stand-by režimy).

• Frekvence sítě: 50/60 Hz ±2 % — Univerzální provozní frekvence.

• Vlastní spotřeba: ≤ 2 W / 10 VA (pro napěťový obvod) — Zaručuje velmi nízké provozní náklady samotného měřiče.

• Komunikační rozhraní: RS485 Modbus RTU, Pulzní výstup — Nezbytné pro přenos dat do dohledových systémů a smart home centrály.

• Měřené veličiny: V, A, Hz, PF (účiník), W, Var, kWh, kVarh — Komplexní datová analýza celé sítě.

• Obousměrné měření: Ano (Import/Export) — Samostatný záznam odebrané a zároveň dodané energie zpět do sítě.

• Displej: LCD s podsvícením — Výborná čitelnost aktuálních hodnot i ve špatně osvětlených rozvaděčích (max. odpočet 999 999,9).

• Rozsah pracovních teplot: -40 °C až +70 °C — Přístroj je vhodný i pro instalaci do nevytápěných prostor nebo venkovních skříní.

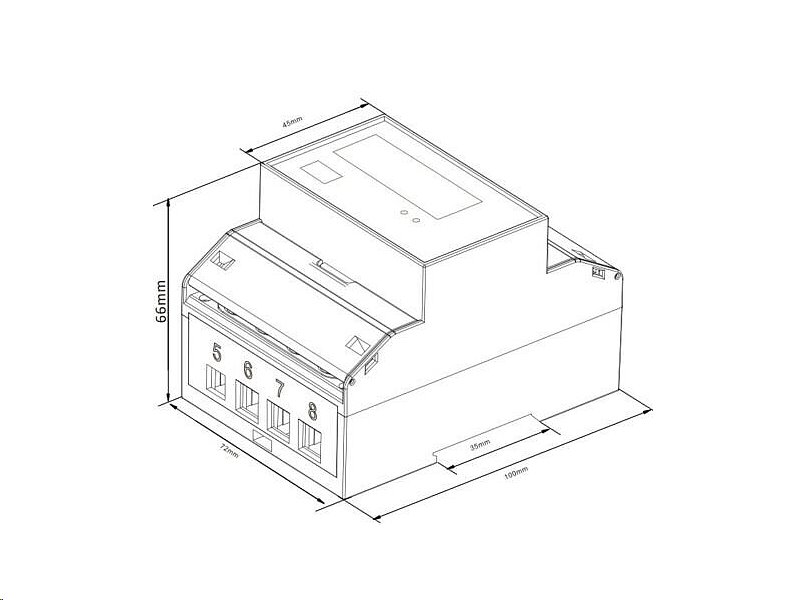

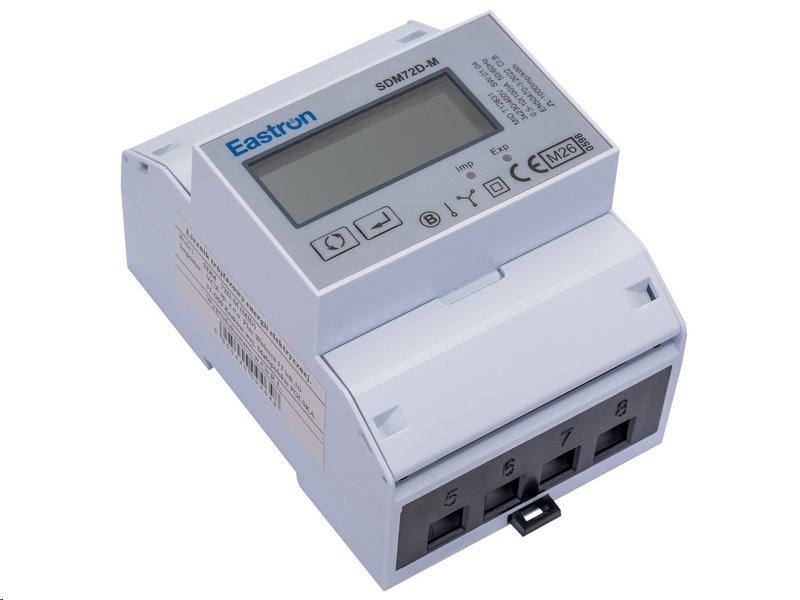

• Rozměry: 100 × 72 × 66 mm (šířka 4 moduly DIN) — Relativně kompaktní velikost šetří místo na liště v rozvaděči.

• Montáž: Na standardní DIN lištu 35 mm — Zajišťuje rychlou a bezpečnou instalaci.

• Krytí: IP51 (pouze přední panel) — Ochrana proti vniknutí prachu a svisle kapající vodě, přístroj je nutno instalovat do rozvaděče s odpovídajícím krytím.

• Materiál obalu: Samozhášivý polymer UL94V-0 — Významně zvyšuje úroveň požární bezpečnosti celé elektroinstalace.

• Certifikace: MID — Přístroj plní normy stanovené pro oficiální fakturační (rozúčtovací) měřidla.

FAQ — Časté otázky zákazníků


1. Lze tento elektroměr legálně použít pro rozúčtování elektřiny nájemníkům?

Ano, model SDM72 D-M disponuje metrologickou certifikací MID, což jej legislativně opravňuje k použití pro přesné rozúčtování nákladů a fakturační účely.

2. Potřebuji k instalaci proudové měřicí transformátory (MTP)?

Ne, tento model je zkonstruován pro přímé měření proudu až do hodnoty 100 A na každou fázi, transformátory tedy nejsou potřeba.

3. Měří elektroměr i dodávku energie z mé fotovoltaiky do sítě?

Ano, přístroj je obousměrný. Na displeji i přes sběrnici Modbus umí odděleně zobrazit energii, kterou jste ze sítě odebrali (Import), a tu, kterou do sítě vaše FVE poslala (Export).

4. Jaké přesně veličiny lze z přístroje vyčítat přes rozhraní Modbus?

Vyčítat lze kompletní sadu dat, konkrétně: napětí (V), proud (A), frekvenci (Hz), účiník (PF), činný i jalový výkon a samozřejmě činnou a jalovou energii v obou směrech.

5. Jde u tohoto modelu vynulovat naměřená spotřeba?

Ano, u tohoto elektroměru lze provést reset dílčích naměřených hodnot spotřeby (například pro měření za určitý měsíc). Celkové počítadlo zůstává zachováno.

6. Jaký typ kabelu mám použít pro připojení komunikace RS485?

Doporučujeme použít kvalitní kroucenou dvoulinku se stíněním, optimálně typu FTP kabelu nebo speciálního kabelu pro datové sběrnice (např. J-Y(St)Y), aby se minimalizovalo elektromagnetické rušení od silových vodičů.

7. Lze tento elektroměr umístit do venkovního elektroměrového pilíře?

Ano, pokud je venkovní rozvaděč voděodolný (má patřičné krytí IP). Samotný elektroměr snese velmi široké rozpětí pracovních teplot od -40 °C do +70 °C, takže mráz ani letní horka v uzavřeném sloupku mu technicky nevadí.
