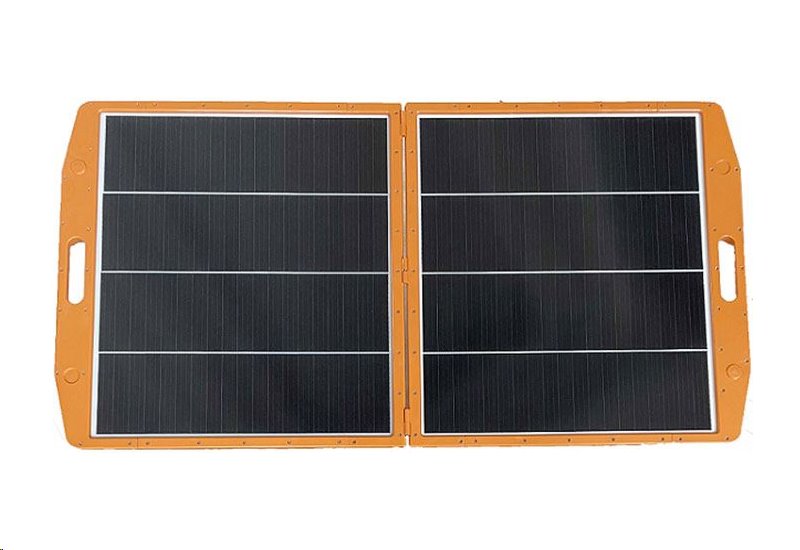

Fotovoltaický solární panel SOLARFAM SZ-120-36M-C

Fotovoltaický solární panel SOLARFAM SZ-120-36M-C — Mobilní ostrovní napájení 12V systémů

Nezávislý zdroj energie s duálním PWM řízením

Zajištění stabilního napájení v místech bez přístupu k distribuční síti vyžaduje robustní a snadno nasaditelné řešení. Skládací monokrystalický panel SOLARFAM SZ-120-36M-C o celkovém výkonu 120 W je navržen přesně pro tyto scénáře. Představuje ucelený ostrovní systém, který je díky své konstrukci okamžitě připraven k použití. Zásadní technologickou výhodou je integrace dvou nezávislých PWM regulátorů (pro každou polovinu panelu zvlášť), což eliminuje nutnost nákupu a složité instalace externích řídících jednotek.

Systém je exaktně kalibrován pro údržbu a dobíjení 12V olověných autobaterií. Fotovoltaické články jsou chráněny odolným skleněným krycím sklem usazeným v pevném rámu s výklopnými opěrkami, což zaručuje optimální náklon vůči slunci. Logika regulátorů navíc umožňuje paralelní provoz – baterii lze bez konfliktu současně nabíjet ze solárního panelu i z externí síťové nabíječky.

Klíčové technické parametry a jejich přínos

• Monokrystalická technologie — zajišťuje vysokou účinnost konverze záření a stabilní výkon 120 W i při kolísajících světelných podmínkách.

• Nezávislé PWM regulátory — každá 60W polovina má vlastní řídící jednotku, což zvyšuje spolehlivost a flexibilitu celého systému.

• Udržovací napětí 13,7 V — inteligentní algoritmus chrání olověné akumulátory před přebíjením a prodlužuje jejich životnost.

• Souběžné dobíjení — topologie obvodu umožňuje připojení síťové nabíječky bez nutnosti odpojovat solární panel.

• Ochrana proti stříkající vodě — konstrukce odolá běžné venkovní vlhkosti a ranní rose, ideální pro kempingové využití.

• Integrované USB porty — umožňují přímé napájení 5V drobné elektroniky přímo z panelu (vyžaduje připojenou baterii).

• Široký teplotní rozsah — garantovaná funkčnost od -40 °C do +85 °C pokrývá veškeré myslitelné venkovní aplikace.

• Kompaktní transportní rozměry — ve složeném stavu měří pouze 570 × 705 × 58 mm při celkové hmotnosti 10,2 kg.



Mobilita a mechanická odolnost v terénu

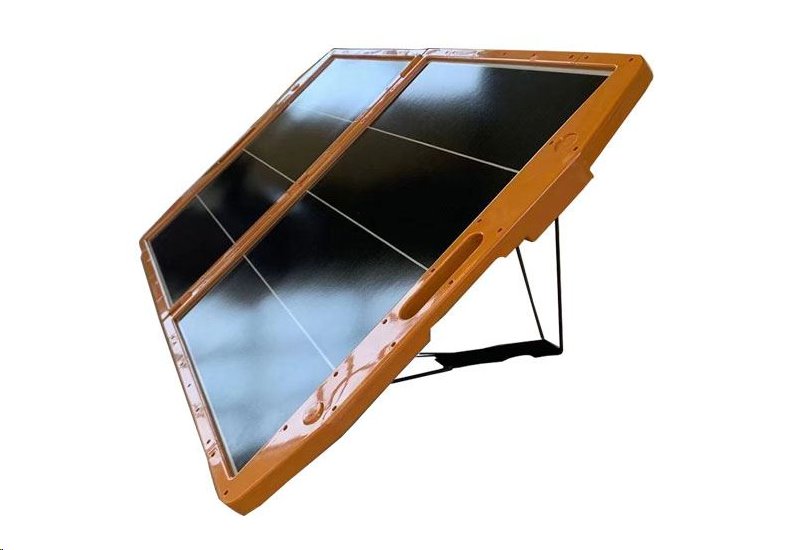

Design modelu SOLARFAM SZ-120-36M-C je podřízen maximální praktičnosti. Základem je pevný rám s integrovaným madlem pro snadné přenášení. Monokrystalické články jsou překryty tvrzeným sklem, které brání degradaci a mechanickému poškození při častém transportu v úložných prostorech karavanů. Na zadní straně se nacházejí integrované výklopné nožičky, které umožňují panel během několika vteřin ustavit do ideálního úhlu pro maximální zisk solární energie.

Nabíjecí výkon a teplotní stabilita

Každá ze dvou integrovaných polovin (typ SZ-60-36M-C) generuje jmenovitý výkon 60 W s maximálním zkratovým proudem 3,24 A. Systém spouští obnovu plného nabíjení při poklesu napětí baterie na 13,0 V a bezpečně jej udržuje na hladině 13,7 V.

Toto přesné dávkování energie zabraňuje degradaci olověných desek v akumulátoru. Pracovní napětí při maximálním výkonu (Vmp) dosahuje 19,8 V, což poskytuje dostatečnou napěťovou rezervu pro ztráty na vedení a efektivní chod PWM modulace.

Paralelní zapojení a nezávislý chod obou polovin

Jednou z největších předností, ale i specifik tohoto modelu, je jeho vnitřní topologie. Panel se fyzicky skládá ze dvou nezávislých 60W sekcí, přičemž každá disponuje vlastním PWM regulátorem. Fungují tedy jako dvě samostatné jednotky.

• Jak panel zapojit: Baterii můžete připojit pouze k jednomu z regulátorů (využijete poloviční výkon 60 W), nebo pro dosažení plného výkonu 120 W propojíte oba regulátory s baterií paralelně.

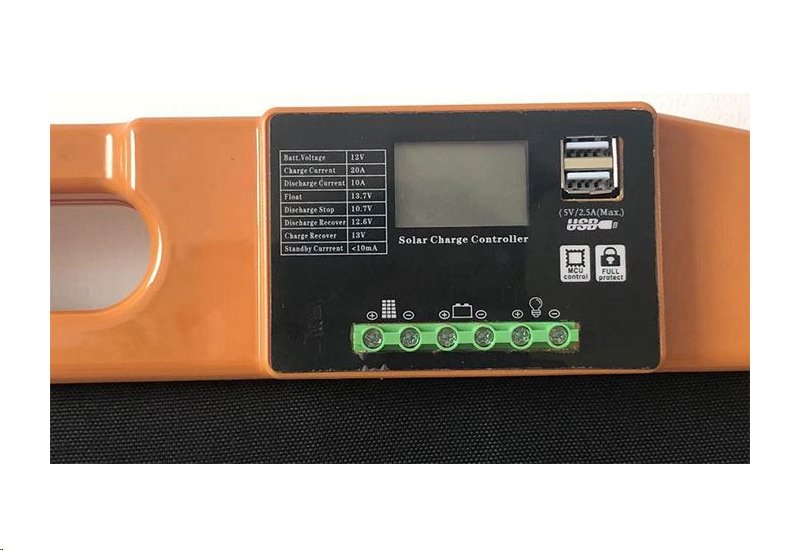

• Instalační postup: Běžnou dvoulinkou propojíte svorky se symbolem baterie na obou regulátorech a svedete je na příslušné póly akumulátoru. Kritické pravidlo: Regulátor se aktivuje výhradně napětím z baterie. Vždy nejprve připojte plusovou (červenou) a následně mínusovou (černou) svorku k baterii. Teprve poté začne elektronika pracovat. Při demontáži postupujte přesně opačně. Nikdy nezkratujte konektory a dbejte na to, aby svorky nebyly připojeny k ničemu jinému než ke 12V baterii.



Udržitelnost a recyklace

Výrobce klade důraz na ekologickou likvidaci. Panel ani jeho elektronické komponenty (regulátory) nepatří do běžného komunálního odpadu. Po skončení životnosti je nutné produkt odevzdat na specializovaných sběrných místech pro recyklaci elektroodpadu, čímž se zajistí opětovné využití cenných kovů a skla.

Technické specifikace

• Typ panelů: 2× Solarfam SZ-60-36M-C, monokrystalické — Zaručují stabilní výkon i při mírném zastínění.

• Celkový výkon: 120 W (2× 60 W) — Dostatečná kapacita pro udržování trakčních i startovacích autobaterií.

• Systémové napětí: 12 V — Elektronika je fixně kalibrována výhradně pro dvanáctivoltové systémy.

• Max. napětí naprázdno (Voc): 23,4 V (pro každou polovinu) — Hodnota důležitá pro start nabíjecího cyklu PWM regulátoru.

• Max. zkratový proud (Isc): 3,24 A (pro každou polovinu) — Definuje maximální možný proudový zisk při ideálních podmínkách.

• Max. napětí při výkonu (Vmp): 19,8 V — Pracovní bod fotovoltaických článků.

• Max. proud při výkonu (Imp): 3,03 A (pro každou polovinu) — Jmenovitý proud dodávaný do regulátoru.

• Udržovací napětí baterie: 13,7 V — Hladina, na které regulátor udržuje plně nabitý akumulátor.

• Obnovení plného nabíjení: 13,0 V — Hranice poklesu napětí, při které se znovu spustí plný nabíjecí cyklus.

• Pracovní teplota: -40 °C až +85 °C — Průmyslový standard pro spolehlivý provoz v exteriéru.

• Rozměry (složený stav): 570 × 705 × 58 mm — Tvar "kufru" ideální pro uskladnění.

• Rozměry (rozložený stav): 1140 × 705 × 29 mm — Maximální sběrná plocha.

• Hmotnost: 10,2 kg — Poskytuje fyzickou stabilitu proti poryvům větru.

• Konektory: 2× DC 2,5 mm / šroubové svorkovnice na regulátoru — Pro bezpečné připojení kabeláže.

• Záruka: 24 měsíců — Kryje výrobní vady při dodržení správného instalačního postupu.



FAQ — Časté otázky zákazníků

1. Funguje panel bez připojené baterie, například jen pro nabíjení telefonu z USB? Ne, to není možné. Integrovaný PWM regulátor nemá vlastní napájení a spouští se výhradně až po detekci napětí z připojené 12V autobaterie. USB porty ožijí až poté.

2. Mohu obě poloviny panelu zapojit do série pro 24V systém? Ne. Integrované regulátory jsou z výroby pevně nastaveny a určeny pouze pro instalace se systémovým napětím 12 V.

3. Co se stane, když zapojím k baterii jen jednu polovinu panelu?

Systém bude plně funkční, ale bude dobíjet akumulátor pouze polovičním výkonem (60 W). Každý regulátor funguje zcela nezávisle. Pro plný výkon 120 W musíte propojit paralelně oba regulátory.

4. Může být panel trvale venku na dešti? Panel má ochranu před stříkající vodou (např. ranní rosa, lehký deštík). Není však hermeticky uzavřen proti trvalému silnému dešti nebo ponoření. Jde o mobilní, nikoliv fixní celoroční řešení.

5. Lze na regulátor připojit externí zátěž (např. žárovku)? Svorkovnice regulátoru sice často mívají symbol žárovky (výstup zátěže), ale primárním a výrobcem podporovaným účelem tohoto zařízení je připojení baterie pro její dobíjení. Přímé napájení silných spotřebičů bez baterie není možné.

6. Mohu panel připojit k lithiové (LiFePO4) baterii?

Tento konkrétní model a jeho nabíjecí křivka (udržovací napětí 13,7 V) je výrobcem primárně určen a kalibrován pro olověné autobaterie.

7. Hrozí zkrat, když se svorky náhodou dotknou před připojením k baterii? PWM regulátor nepustí proud z panelů na svorky, dokud neregistruje připojení k baterii, což slouží jako bezpečnostní pojistka. Přesto výrobce důrazně varuje před jakýmkoliv zkratováním vodičů nebo svorek.
