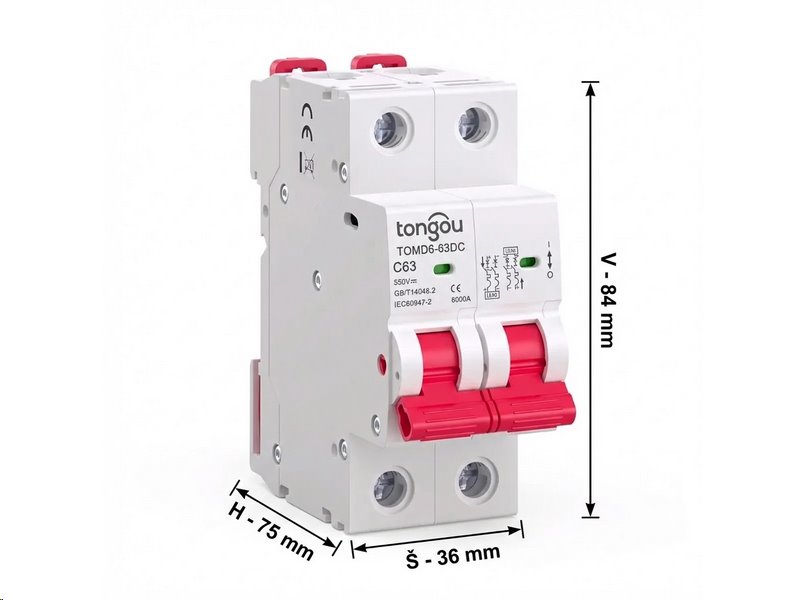

Jistič DC 63A/C 2P Tongou TOMD6-63DC na DIN lištu

Jistič DC 63A/C 2P Tongou TOMD6-63DC na DIN lištu

TOMD6 je nová generace výrobků od společnosti Tongou. Miniaturní jistič, známý jako MCB (Miniatury Circuit Breaker), je proudový omezovač, miniaturní jistič s vysokou vypínací schopností s dvojitou ochranou proti přetížení a zkratu.

Je vhodný pro stejnosměrný proud 50 Hz/60 Hz, jmenovité napětí 12-550 V, jmenovitý proud do 63 A a nižší v obvodu, jako ochrana proti přetížení a zkratu díky pokročilé konstrukci, spolehlivému výkonu, silné vypínací schopnosti, krásnému a kompaktnímu vzhledu atd.

Stejnosměrný miniaturní jistič MCB je speciálně navržen pro stejnosměrné (DC) obvody a používá se pro nadproudovou a zkratovou ochranu v elektrických spotřebičích nebo elektrických zařízeních. Široce se používá v průmyslových, obchodních, výškových a občanských domech a na dalších místech.

Vlastnosti produktu

•  Miniaturní jistič je určen pro neprofesionální obsluhu osobami, které nejsou vyškoleny, a nevyžaduje žádnou údržbu.
•  Při splnění výše uvedených podmínek a aplikací se MCB s indikačním zařízením "ON-OFF" považují za vhodné pro izolační funkci.
•  Doporučuje se instalovat na vedení k MCB speciální zařízení, jako jsou přepěťová ochranná zařízení, svodiče přepětí atd. jako prevence proti případnému přepětí a proudu, které se vyskytují na jeho vstupní straně.
•  MCB musí být vybaven ochranou proti přepětí. Vhodně zvolená a správně nainstalovaná vypínací křivka MCB v případě poruchy vypne a odpojí chráněný obvod, a tím zajistí ochranu před úrazem elektrickým proudem.

TECHNICKÉ SPECIFIKACE

• Model: TOMD6–63DC
• Počet pólů: 2
• Rozsah provozního napětí Ui: 12–550V DC
• Frekvence: 50/60 Hz
• Prodleva: 4ms
• Jmenovitý proud Ie: 63 A
• Vypínací charakteristika: C
• Jmenovitá zkratová odolnost Ics: 6 kA
• Jmenovité impulzní výdržné napětí Uimp: 4 kV
• Elektromechanická odolnost: 6000 cyklů
• Kapacita připojení: pevný vodič do 25 mm2, ohebný do 16mm2
• Materiál pláště: PA66 nebo vyšší
• Certifikace: CE CB TUV
• Vyhovuje normě: IEC60947-2
• Krytí: IP20
• Montáž: na DIN lištu TH35 mm

Co je to stejnosměrný jistič?

Stejnosměrné jističe označují jističe používané v rozvodech stejnosměrného proudu před nadproudem a potenciálním nebezpečím.

Plní následující funkce:

•  Přerušují tok proudu, když překročí předem definovanou mezní hodnotu.
•  Chrání elektrické komponenty před poškozením způsobeným nadměrným proudem.
•  Zabraňují elektrickým požárům a dalším bezpečnostním rizikům, která mohou vzniknout v důsledku nadproudových stavů.

Obecně použitelné v systémech výroby a distribuce energie ze solárních fotovoltaických panelů, v systémech skladování energie z baterií, v systémech nabíjení stejnosměrného proudu nových energetických vozidel atd. Systém, ve kterém je vstupní napájecí svorkou jističe stejnosměrný proud.

Mezi obecné stejnosměrné jističe patří stejnosměrné jističe MCB (miniaturní jističe), stejnosměrné jističe MCCB (stejnosměrné jističe s tvarovanou skříní) a proudové chrániče typu B (RCD - Residual Current Device).

Princip činnosti stejnosměrných jističů

1. Detekce proudu

Stejnosměrné jističe vyžadují nejprve mechanismus detekce proudu, který monitoruje úroveň proudu v obvodu. Toho se obvykle dosahuje prostřednictvím vestavěného proudového snímače, který může být odporový, s proudovým transformátorem (CT) nebo jiným typem snímače. Pokud proud překročí nastavenou bezpečnostní mez, snímač spustí ochranný mechanismus jističe.

2. Zpracování signálu

Jakmile je detekován abnormální proud, čidlo vyšle signál do řídicí jednotky jističe. Řídicí jednotka tento signál vyhodnotí a určí, zda je třeba přijmout opatření k přerušení obvodu. U některých pokročilých stejnosměrných jističů může tento proces vyhodnocení zahrnovat složité algoritmy pro rozlišení skutečných poruch a dočasných výkyvů proudu.

3. Činnost při přerušení obvodu

Pokud řídicí jednotka určí, že je třeba obvod přerušit, aktivuje mechanickou nebo elektronickou spínací část jističe. U mechanického jističe může jít o rychle působící pružinový mechanismus, který rychle oddělí kontakty jističe a přeruší tok proudu. V případě elektronických jističů může jít o polovodičové spínací prvky, jako jsou tranzistory nebo tyristory, které mohou velmi rychle přepínat stavy.

4. Potlačení oblouku

Během procesu přerušení obvodu může dojít k obloukovému výboje, protože proud se snaží udržet svou cestu. Oblouk může vytvářet vysoké teploty, poškodit zařízení a případně způsobit požár. Proto stejnosměrné jističe často obsahují zařízení pro potlačení oblouku, která oblouk rychle ochladí a odvedou jeho energii, aby oblouk nezpůsobil poškození samotného jističe nebo připojeného zařízení.

5. Resetování a obnovení

Po odpojení obvodu lze systém bezpečně zkontrolovat a opravit. Po vyřešení problému lze jistič resetovat ručně nebo automaticky. Některé stejnosměrné jističe mají funkci automatického resetování, která jim umožňuje automaticky obnovit připojení po potvrzení, že je obvod bezpečný. U některých typů poruch však může být pro zajištění bezpečnosti systému nutné provést ruční reset.

Typy stejnosměrných jističů

Stejnosměrné jističe se vyrábějí v různých typech, z nichž každý má své jedinečné vlastnosti a použití:

I. Tepelně-magnetické jističe: Tyto jističe kombinují tepelný prvek, který reaguje na teplo vznikající při nadproudu, a magnetický prvek, který reaguje na vysoké úrovně proudu, a poskytují tak ochranu v široké škále situací.

II. Elektronické jističe: Tyto jističe využívají elektronické součástky a mohou nabídnout rychlejší dobu odezvy a nastavitelné hodnoty nadproudové ochrany.

III. Hybridní jističe: Hybridní jističe, které kombinují mechanické i elektronické součásti, mohou poskytovat rychlou a spolehlivou ochranu a zároveň minimalizovat riziko rušivých vypnutí.

Definice a charakteristika DC

Stejnosměrný proud (DC) je druh elektrického proudu, který teče jedním konstantním směrem. Je generován zdroji, jako jsou baterie, solární panely a palivové články. Na rozdíl od střídavého proudu (AC), který periodicky mění směr, stejnosměrný proud udržuje stálý tok, což z něj činí preferovanou volbu pro mnoho elektronických zařízení a systémů.

Výhody stejnosměrného proudu

Stejnosměrný proud má oproti střídavému proudu několik výhod.

Účinnost: V porovnání se střídavými systémy dochází u stejnosměrných systémů obvykle k menším ztrátám energie.

Kompatibilita: Mnoho elektronických zařízení, jako jsou počítače a chytré telefony, vyžaduje ke svému provozu stejnosměrný proud.

Jednoduchost: Stejnosměrné systémy lze díky konstantním úrovním napětí a proudu snadněji navrhovat a udržovat.

O značce TONGOU

Tongou je registrovaná ochranná známka společnosti Changyou Technology, která byla založena v roce 1993. Má více než 30 let historie a zkušeností s cílem stát se předním odborníkem v oblasti špičkových řešení nízkonapěťových elektrických systémů. Řešení požadavků a výzev zákazníků považuje za své poslání a snaží se pro zákazníky vytvářet výjimečnou hodnotu.

Společnost Tongou se zaměřuje na elektrické bezpečnostní výrobky pro domácnosti, komerční, průmyslové a podobné instalace, jako jsou miniaturní jističe (MCB), proudové chrániče (RCCB), proudové chrániče s nadproudovou ochranou (RCBO), spínače-odpojovače, rozváděče, jističe s tvarovanou skříní (MCCB), vzduchové jističe (ACB), stykače AC a inteligentní jističe IoT.

Tongou je kvalifikovaná a certifikovaná elektrotechnická společnost. Spolupracuje s mnoha známými certifikačními agenturami, jako jsou TUV, VDE, SAA, BV, Intertek, CCC. Všechny pokusy o testování výrobků jsou certifikovány laboratořemi CNAS. Podle norem IEC, EN, GB, AS/NZS a dalších norem.
