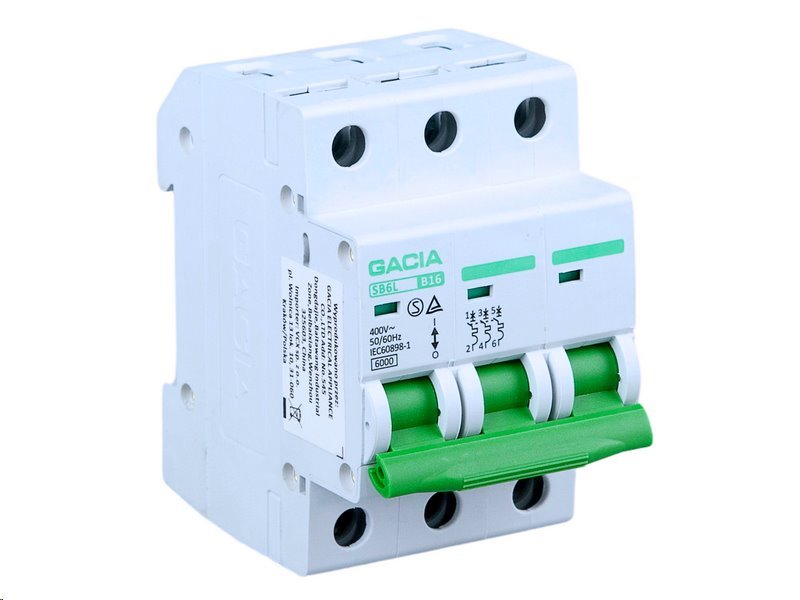

Jistič GACIA SB6L 400V/16A/C/6kA/3P na DIN lištu

Jistič GACIA SB6L 400V/16A/C/6kA/3P na DIN lištu

Nadproudový jistič, běžně nazývaný také jistič DS, je prvek elektrické instalace, jehož úkolem je přerušit kontinuitu obvodu, pokud proud tekoucí v tomto obvodu překročí bezpečnou hodnotu pro daný obvod. Tyto jističe jsou určeny ke kontrole a ochraně proti nadproudům (přetížení a zkratům) spotřebitelských obvodů elektrických instalací a zařízení v domácnostech a na dalších místech.

Instalační jističe SB6L se používají k ochraně proti přetížení a přepětí elektrických obvodů pracujících s napětím 240/415 V 50/60 Hz a jmenovitým proudem od 6A do 63A. Jističe SB6L lze příležitostně použít také jako hlavní jistič.

Jistič je vyroben v souladu s normou IEC/EN 60898-1 a má snadno čitelný indikátor vypnutí pro zvýšení bezpečnosti.

Jistič SB6L smí montovat pouze oprávněný personál. Před instalací odpojte napájení.

Instalační vypínač SB6L umožňuje bezpečnou a snadnou montáž na DIN lištu TH35 pomocí plastových svorek.

Technické parametry jističe


• Jmenovitý proud: 16 A
• Typ jističe: C
• Jmenovitá impulzní odolnost (1.2/50) Uimp: 6000
• Jmenovité napětí Ue: 415 V
• Jmenovitá izolace Ui: 500 V
• Proudová frekvence: 50/60 Hz
• Vyp. zkrat. schopnost lcn EN 60898 230V: 6 kA
• Elektrická životnost: 6000
• Mechanická životnost: 100000
• Indikátor provozní polohy: ano
• Stupeň krytí: IP 20
• Skladovací teplota: -30°C až +70°C
• Provozní teplota: -30°C až +50°C
• Maximální průřez připojovacích vodičů: 25 mm2
• Utahovací moment připojovacích svorek: 3 Nm
• Možnost připojení pomocí hřebenových lišt: ano

3-fázové nadproudové jističe

Třífázový nadproudový jistič, někdy také známý jako nadproudový jistič, je jednou z nejběžnějších součástí elektrické instalace. V povědomí veřejnosti však obvykle funguje jako zástrčka, pojistka nebo eska a lze jej nalézt v každém domácím nebo průmyslovém rozváděči.

Účelem třífázového nadproudového jističe je přerušit kontinuitu elektrického obvodu, jakmile zjistí, že protékající proud překračuje bezpečné hodnoty pro samotný obvod a elektrické zařízení.

Třífázový nadproudový jistič je určen ke kontrole a ochraně před účinky přetížení a zkratů v domácnostech. Lze rozlišovat mezi 3fázovými nadproudovými jističi typu B a typu C - první z nich přeruší obvod při 3-5násobku jmenovitého proudu.

Typ C je méně citlivý a k vypnutí potřebuje 5-10násobek tohoto proudu. Díky své účinnosti a univerzálnosti 3fázové nadproudové jističe pomalu vytlačují starší jističe s pojistkami.

K čemu se používají 3fázové nadproudové jističe typu C?

Nejčastějšími místy, kde využijete jističe typu C, je domácí dílna, garáž, zahrada či venkovní zásuvka, do které budete zapojovat elektrické nářadí.

Pro elektromotory, elelektrické nářadí, svářečky či silné spínané zdroje nebo světelné obvody s velkým počtem zářivek jsou vhodné jističe charakteristiky C.

Při používání indukční zátěže - např. silné elektromotory (silnější vysavače, elektrické nářadí, svářecí transformátory), které při rozběhu, resp. zapnutí potřebují někdy až 8násobný rozběhový proud oproti provozu v jmenovitých otáčkách motoru.

Podobně jsou na tom i spotřebiče s tzv. kapacitní zátěží. Jde zejména o ty se spínanými zdroji, jako např. svářecí invertory, výkonné elektronické předřadníky pro zářivky, výkonné počítačové zdroje apod.

U jističů si všímejte nejen hodnoty jmenovitého proudu, ale i charakteristiky. Volba vhodného jističe nezávisí jen na průřezu vodiče, proto ji přenechte kvalifikovanému projektantovi nebo elektrikáři.

O značce GACIA...

Gacia Electrical Appliance Co., Ltd je exportně orientovaný high-tech podnik specializující se na výzkum a vývoj výroby a uvádění na trh všech druhů nízkonapěťových jističů. Byla založena v srpnu 2002 a má více než 1000 zaměstnanců.

Sídlo společnosti Gacia se nachází ve městě Wenzhou. A čtyři další dceřiné společnosti, kterými jsou Poyang Gacia, Shanghai Chaoan electric a Gacia International Trade Company.

Výrobky se prodávají ve více než 60 zemích a regionech celého světa. Dlouhodobé vztahy spolupráce byly navázány se třemi podniky z první světové pětisetčlenné skupiny. Roční investice do výzkumu a vývoje nových výrobků činí nejméně 5 % ročního prodeje a společnost získala více než 130 národních patentů, včetně 12 patentů na vynálezy, a podílela se na formulaci řady průmyslových norem, které požádaly o registraci mezinárodních ochranných známek ve 123 zemích a regionech.

Ve 38 zemích byli zřízeni zahraniční nezávislí zástupci značky a bylo získáno více než 80 mezinárodních certifikací výrobků. Ochranná známka "gacia" byla uznána jako "doporučená značka čínských exportních výrobků ministerstvem obchodu" a 85 % výrobků s patentem.
