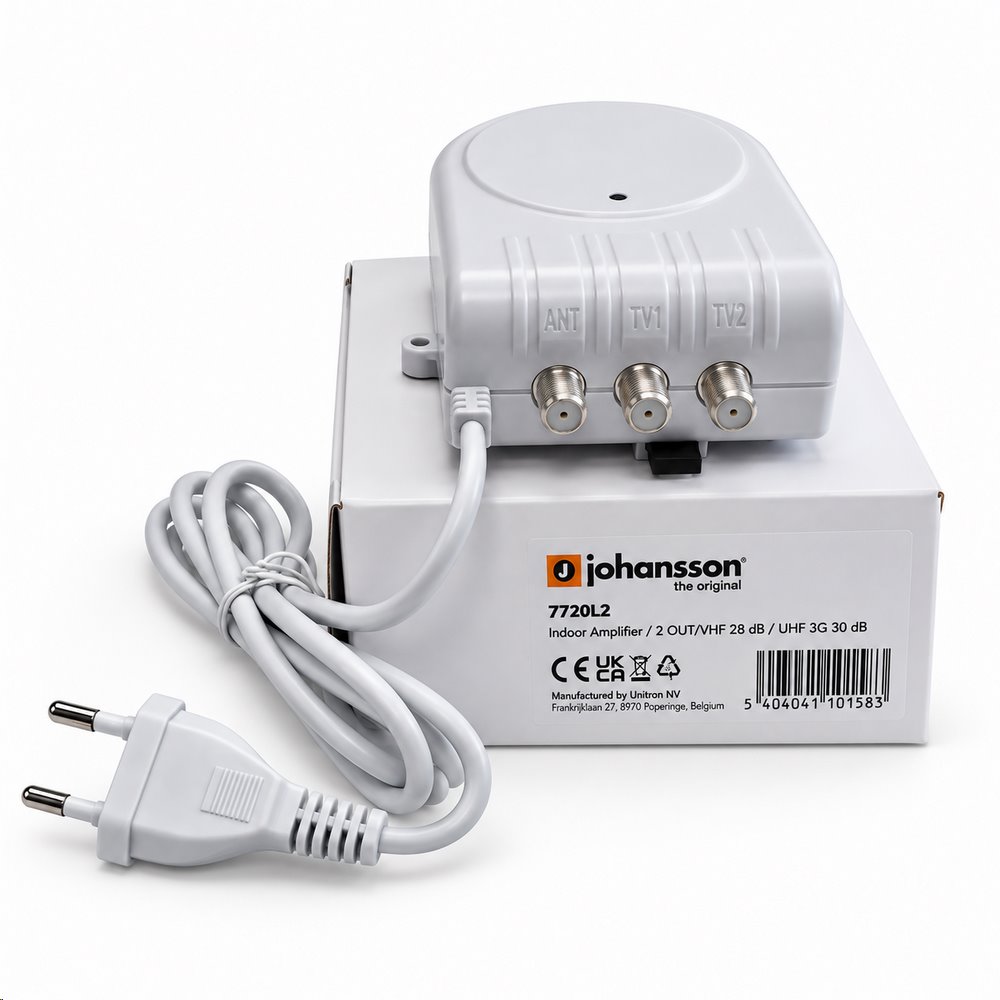

Johansson 7720L2 domovní zesilovač s 5G LTE s regulací

Johansson 7720L2 — Odrušení 5G LTE a zisk až 30 dB

Stabilní příjem DVB-T2 bez interferencí mobilních sítí

Výpadky televizního obrazu, nepříjemné kostičkování a zamrzání signálu při rozbočení na více přijímačů představují běžný problém moderních domácích rozvodů. Situaci v současnosti výrazně zhoršuje masivní vysílání základnových stanic mobilních operátorů v pásmu 700 MHz, kde technologie 5G a LTE bezprostředně sousedí s televizním pásmem a způsobuje nežádoucí přebuzení citlivých tunerů.

Širokopásmový domovní zesilovač Johansson 7720L2 nabízí technicky spolehlivé vyřešení distribuce signálu pro rodinné domy i byty. Díky strmému filtru s frekvenčním rozsahem 47 až 694 MHz spolehlivě odřezává mobilní sítě nad kanálem 48 a zaručuje nerušený příjem digitálního vysílání DVB-T2. Přístroj disponuje regulovatelným ziskem až 30 dB v pásmu UHF a 28 dB v pásmu VHF, dvěma symetrickými výstupy pro přímé napojení televizorů a integrovaným přepínačem pro dálkové napájení předzesilovače 24 V / 55 mA přímo po koaxiálním kabelu.

Klíčové parametry a přínos pro televizní rozvod

• Frekvenční rozsah 47–694 MHz s 5G LTE filtrem — účinně potlačuje rušení z mobilních vysílačů 5G nad kanálem 48 a zaručuje nerušený příjem televizního vysílání DVB-T2.

• Vysoké zesílení UHF 30 dB a VHF 28 dB s regulací — poskytuje dostatečný zisk pro vyrovnání ztrát na kabelovém vedení a umožňuje jemné nastavení úrovně pro připojené tunery.

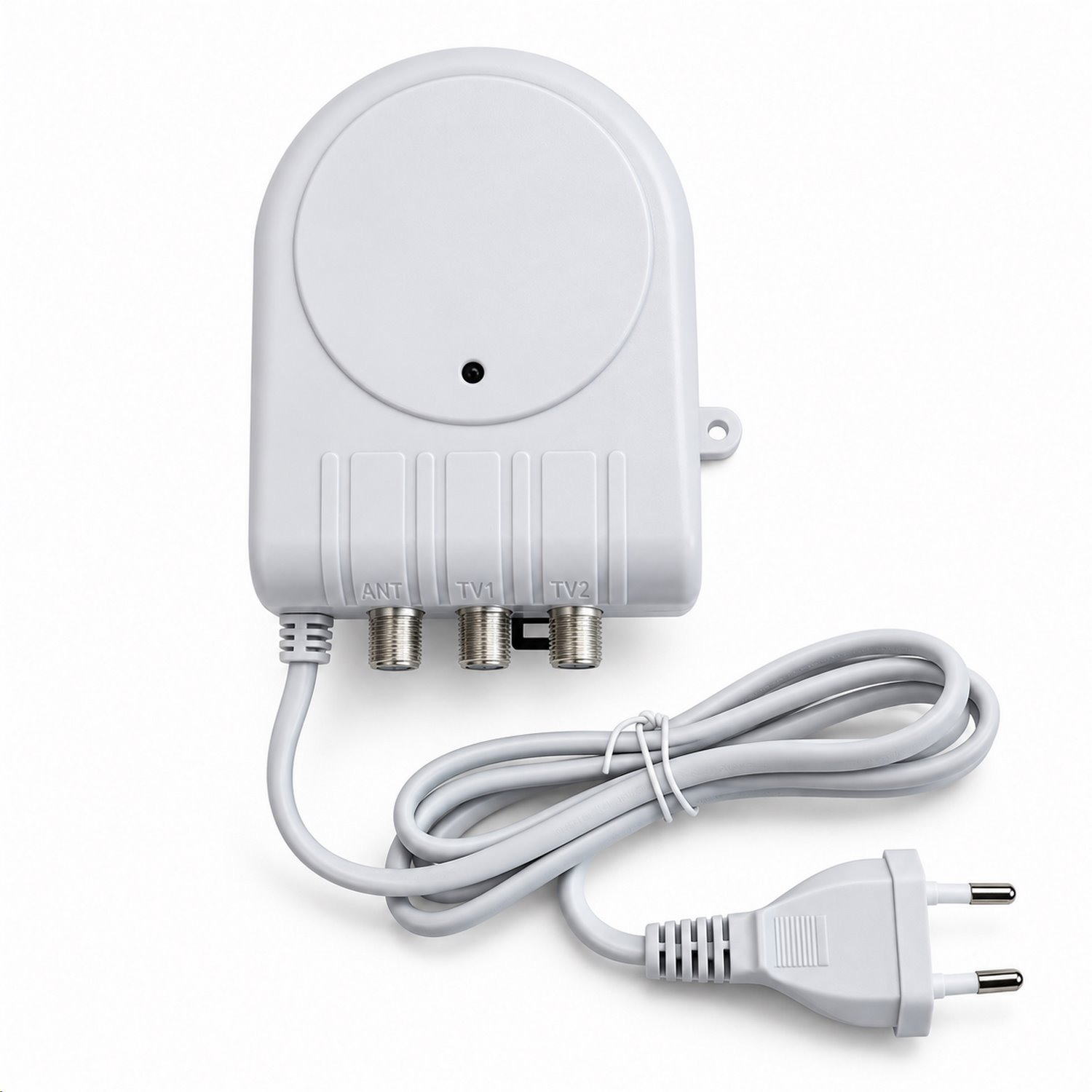

• Dva nezávislé výstupy TV1 a TV2 — umožňují přímé zapojení dvou televizorů nebo samostatných kabelových tras bez nutnosti použití externího rozbočovače.

• Vysoká výstupní úroveň 104 dBµV — zaručuje dostatečnou výkonovou rezervu pro stabilní rozvod signálu i přes další účastnické zásuvky.

• Nízké šumové číslo 3,0 dB typ. — chrání integritu a modulaci digitálního signálu před degradací i při zesilování slabých vstupních úrovní.

• Vypínatelné napájení předzesilovače 24 V / 55 mA — integrovaný přepínač DC Switch umožňuje napájet stožárový předzesilovač po koaxiálním kabelu bez externí výhybky.

• Variabilní montáž na stěnu i DIN lištu — umožňuje čisté a bezpečné uchycení přímo na zeď nebo do domovního rozvaděče.

• Úsporný provoz s příkonem 3,5 W — integrovaný spínaný síťový zdroj 230 V minimalizuje celoroční náklady na elektrickou energii.



Výkonová rezerva a selektivní filtrace nežádoucího rušení

Johansson 7720L2 se vyznačuje vysokou linearitou zesílení v celém spektru VHF (174–230 MHz) i UHF (470–694 MHz). S maximální povolenou vstupní úrovní 88 dBµV a výstupním výkonem až 104 dBµV poskytuje potřebnou dynamiku pro vyrovnání signálových rozdílů mezi jednotlivými multiplexy. Oproti standardním modelům v této třídě udržuje typické šumové číslo na nízké hodnotě 3,0 dB, což přímo předchází chybovosti digitálního přenosu a ztrátě paketů v tuneru.

Zařízení má vestavěný regulátor útlumu, který umožňuje plynule přizpůsobit zisk místním příjmovým podmínkám a eliminovat riziko přebuzení televizoru. Konstrukce přístroje s poctivým vnitřním stíněním plně vyhovuje normě EN 50083-2 pro elektromagnetickou kompatibilitu kabelových rozvodů, což zaručuje vysokou odolnost proti parazitnímu vyzařování i vnějšímu elektromagnetickému smogu.

Praktické scénáře zapojení v domácnosti i profesionální montáži

Zesilovač Johansson 7720L2 nachází uplatnění ve dvou stěžejních instalačních konfiguracích:

1. Domácí rozvod pro dva televizory (B2C): V instalacích s pasivní širokopásmovou anténou svodový koaxiální kabel směřuje do vstupu ANT a dva integrované výstupy TV1 a TV2 napájí samostatné zásuvky v obývacím pokoji a ložnici. Pomocí otočného regulátoru nastaví uživatel optimální zesílení tak, aby televizory ukazovaly plnou kvalitu signálu bez rozpadu obrazu.

2. Profesionální instalace se stožárovým předzesilovačem (B2B): V místech se slabým signálem anténní technik osadí na stožár nízkošumový předzesilovač. Přepnutím posuvného voliče DC Switch do polohy ON pošle zesilovač po přívodním koaxiálním kabelu napětí 24 V DC (až 55 mA). Zesilovač se nacvakne přímo na DIN lištu v centrálním slaboproudém rozvaděči bez nutnosti montovat samostatnou napájecí výhybku.



Pro koho je zesilovač Johansson 7720L2 určen

• Majitelé rodinných domů a bytů: Uživatelé řešící napojení dvou televizorů ze společného anténního svodu, kteří potřebují eliminovat rušení od blízkých 5G základnových stanic operátorů.

• Elektromontéři a anténní technici: Instalační firmy požadující spolehlivý aktivní prvek s certifikací pro rozvaděče, možností uchycení na DIN lištu a dálkovým napájením stožárové techniky.



Udržitelnost a energetická efektivita

Zařízení je navrženo pro trvalý nepřetržitý provoz s důrazem na minimální dopad na životní prostředí. Splňuje požadavky evropských směrnic pro ekodesign ErP 2009/125/ES a nařízení komise EC 1275/2008 pro energetickou účinnost napájecích zdrojů. Se stálým příkonem pouhých 3,5 W činí roční spotřeba při celoročním chodu přibližně 30 kWh. Přístroj splňuje směrnici RoHS 2011/65/EU o omezení nebezpečných látek a na konci svého životního cyklu je plně určen k bezplatnému ekologickému odběru a recyklaci v rámci elektroodpadu.

Technické specifikace

• Frekvenční rozsah: 47–694 MHz (VHF–UHF) — Zajišťuje příjem rozhlasu FM/DAB+ i televize DVB-T2 s odříznutím rušivých frekvencí 5G LTE nad 694 MHz.

• Zesílení (gain): VHF 28 dB / UHF 30 dB (plynule regulovatelné v rozsahu 13–28/30 dB) — Umožňuje jemné nastavení úrovně signálu pro optimální provoz televizního tuneru.

• Počet vstupů: 1× širokopásmový (konektor F, 75 Ω) — Určen pro připojení svodového koaxiálního kabelu z antény.

• Počet výstupů: 2× symetrický (konektory F, 75 Ω) — Umožňuje přímé rozbočení signálu do dvou nezávislých tras bez externího rozbočovače.

• Typické šumové číslo: 3,0 dB — Zaručuje vysokou čistotu výstupního signálu bez degradace chybovosti u slabých multiplexů.

• Maximální vstupní úroveň: 88 dBµV — Chrání vstupní tranzistory před přebuzením silnými lokálními vysílači.

• Maximální výstupní úroveň: 104 dBµV — Dodává dostatečný výkon pro překonání útlumu rozsáhlejších kabelových rozvodů a zásuvek.

• Dálkové napájení předzesilovače: Vypínatelné 24 V DC / 55 mA — Integrovaný posuvný přepínač DC Switch umožňuje napájet stožárový předzesilovač přímo po koaxiálním kabelu.

• Napájecí napětí: 100–230 V AC / 50–60 Hz — Integrovaný síťový zdroj s flexibilní šňůrou pro přímé zapojení do zásuvky.

• Příkon: 3,5 W — Úsporný provoz šetřící elektrickou energii při celoročním chodu.

• Způsob montáže: Na stěnu nebo na DIN lištu — Flexibilní uchycení do zdi i do slaboproudých rozvodnic.

• Indikace stavu: LED kontrolka napájení — Okamžitá optická kontrola provozu a přítomnosti síťového napětí.

• Rozměry: 110 × 94 × 41 mm — Kompaktní pouzdro vhodné pro instalaci i v prostorově omezených místech.

• Certifikace a normy: CE, UKCA, EN 50083-2, ErP 2009/125/EC, RoHS 2011/65/EU — Garance bezpečnosti a elektromagnetické kompatibility podle platných norem.



FAQ — Časté otázky zákazníků

1. Jaký je rozdíl mezi zesilovačem s filtrem 5G a starším LTE zesilovačem?

Starší LTE modely propouštěly signál až do frekvence 790 MHz (kanál 60) a odřezávaly pouze pásmo 800 MHz. Johansson 7720L2 končí na frekvenci 694 MHz (kanál 48), takže účinně potlačuje vysílání sítí 5G i LTE700, které jsou aktuálně nejčastější příčinou poruch televizního příjmu.

2. Mohu k tomuto zesilovači připojit více než dva televizory?

Ano. Díky vysoké výstupní úrovni 104 dBµV je na výstupy TV1 a TV2 možné napojit další pasivní odbočovače nebo rozbočovače pro distribuci signálu do 4 až 8 televizních přijímačů.

3. V jakém případě mám zapnout přepínač DC Switch (24 V)?

Přepínač zapněte do polohy ON pouze v případě, že máte na střeše v anténní krabičce instalován předzesilovač vyžadující napájení 24 V DC. Pokud používáte běžnou pasivní anténu se symetrizačním členem, ponechte přepínač v poloze OFF, aby nedocházelo ke zkratu.

4. Jak se správně provádí nastavení regulace zisku?

Regulaci začínejte od nižšího zisku a otočným trimrem pomalu otáčejte, dokud indikátor kvality signálu na připojeném televizoru nedosáhne stabilní maximální hodnoty. Příliš vysoký zisk může tuner přebudit a způsobit stejný rozpad obrazu jako slabý signál.

5. Lze zesilovač namontovat do rozvaděče na DIN lištu?

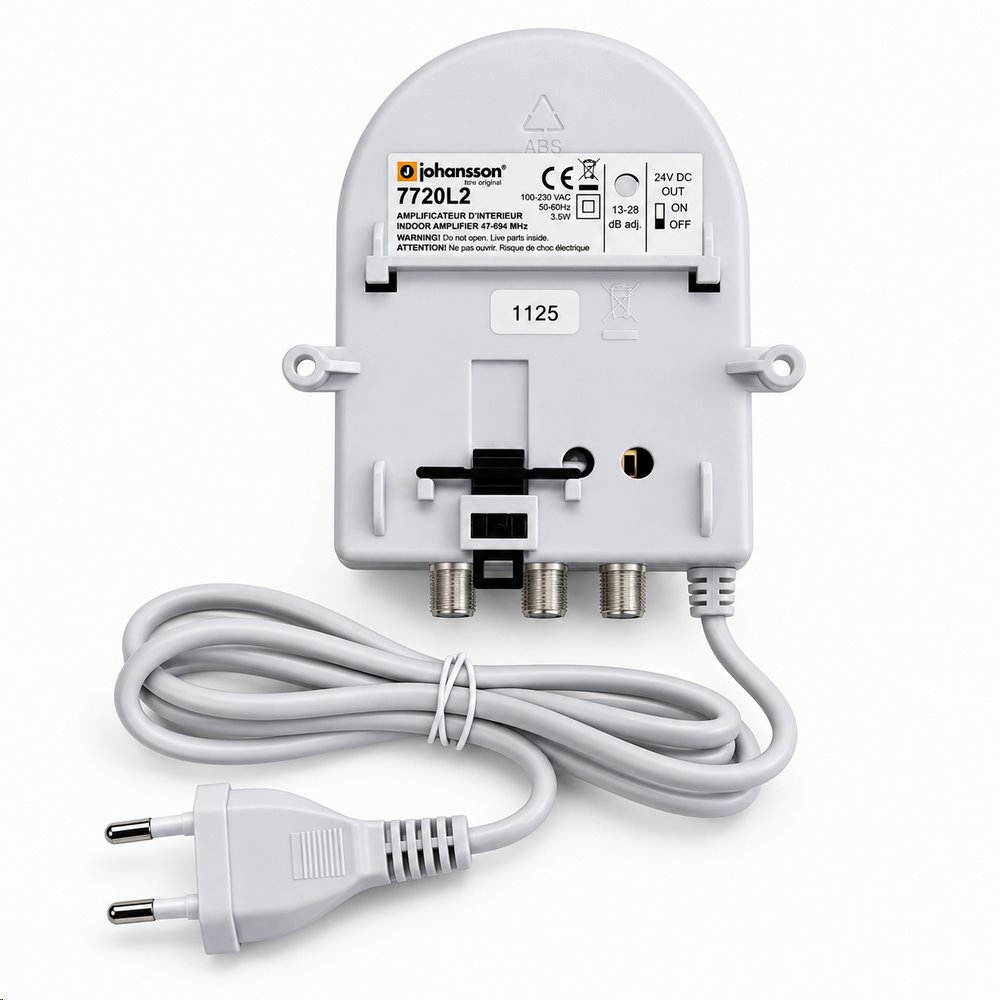

Ano, konstrukce spodní části těla zesilovače obsahuje zámky pro přímé zacvaknutí na standardní 35mm DIN lištu i otvory pro přišroubování na zeď.

6. Přenáší zesilovač i signál digitálního rádia DAB+ a FM?

Ano, frekvenční rozsah začíná od 47 MHz, což spolehlivě pokrývá jak rozhlasové pásmo FM (87,5–108 MHz), tak digitální vysílání DAB+ v III. pásmu VHF (174–230 MHz).

7. Jaké konektory jsou potřeba k propojení?

Zesilovač je osazen standardními závitovými F-konektory (samice). K propojení budete potřebovat běžný koaxiální kabel o impedanci 75 ohmů osazený šroubovacími nebo lisovacími F-konektory.
