Kabel koaxiální ITS CCR 96G+D Cu / 100m / 6,8 mm / šedý / LSZH bezhalogenový

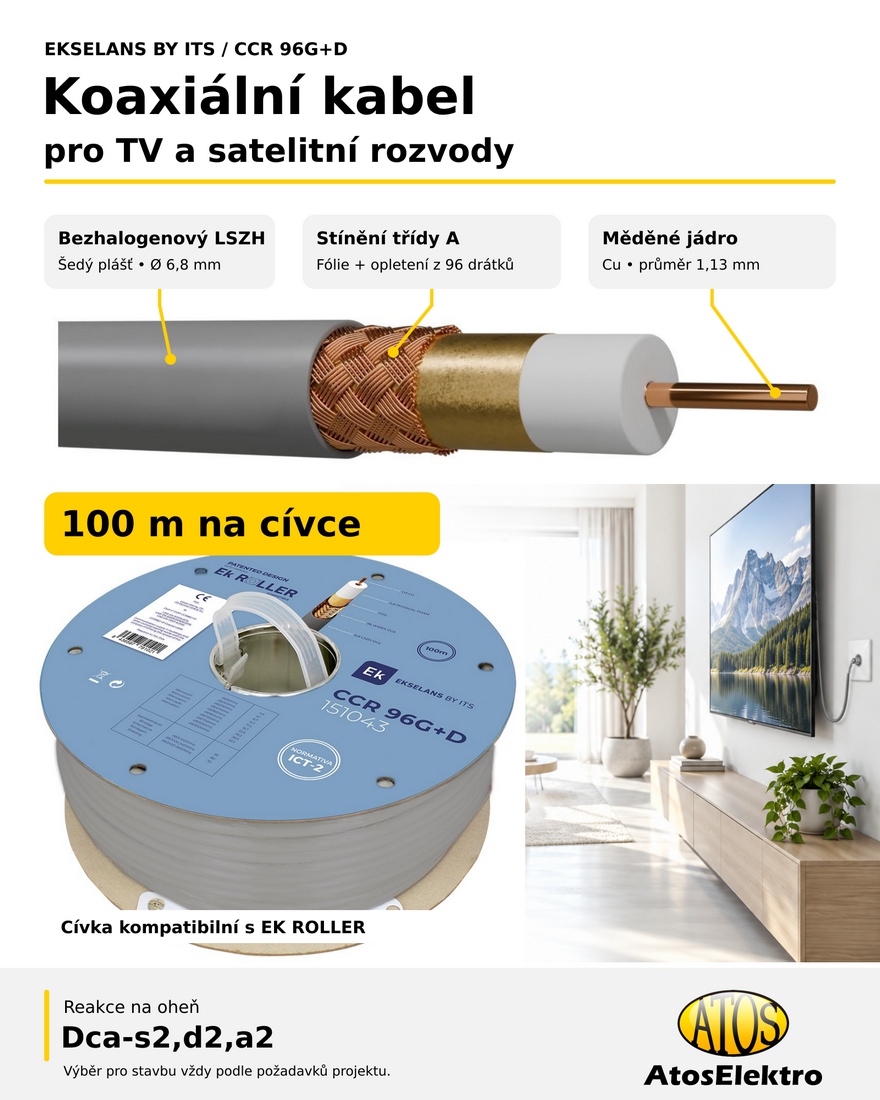

Koaxiální kabel EKSELANS BY ITS CCR 96G+D – Bezhalogenový LSZH kabel s měděným jádrem 1,13 mm a třídou stínění A


Spolehlivý přenos televizního i satelitního signálu bez rizika výpadků a toxického kouře

Při realizaci televizních a satelitních rozvodů v bytových domech, komerčních budovách i moderních novostavbách narážejí montážní technici a majitelé nemovitostí na dva zásadní problémy: degradaci signálu na delších trasách způsobenou levnými kabely s poměděným jádrem (CCS) a přísné protipožární předpisy, které zakazují instalaci běžných PVC kabelů do únikových cest a společných prostor. Nekvalitní stínění navíc v dnešní době plné bezdrátových sítí způsobuje kostičkování obrazu, výpadky HD/4K kanálů a rušení od LTE/5G vysílačů.

Koaxiální kabel EKSELANS BY ITS CCR 96G+D (kód 151043) tyto situace řeší kombinací čistě měděného vnitřního vodiče o průměru 1,13 mm (Cu) a bezhalogenového pláště LSZH s požární klasifikací CPR Dca-s2,d2,a2. Díky dvouvrstvému stínění ve třídě A ( až 90 dB v pásmu 5–1000 MHz) a fyzikálně pěnovému dielektriku zaručuje minimální útlum i na dlouhých stoupačkových rozvodech, plnou shodu s telekomunikačním standardem ICT-2 a vysokou požární bezpečnost při vnitřních instalacích.



Klíčové technické vlastnosti a přínosy v praxi


• Vnitřní vodič z čisté mědi (1,13 mm Cu) – Zajišťuje špičkovou elektrickou vodivost, minimální útlum signálu na velké vzdálenosti a bezproblémové napájení aktivních prvků (LNB konvertorů, předzesilovačů) po koaxiálním vedení bez úbytků napětí.

• Bezhalogenový plášť LSZH (6,8 mm, šedý) – Při případném požáru kabel nešíří plamen, produkuje minimum kouře a neuvolňuje žádné korozivní ani toxické halogenové plyny, což chrání lidské životy i drahou elektroniku v budově.

• Certifikace reakce na oheň CPR Dca-s2,d2,a2 – Splňuje přísné evropské stavební normy EN 50575 pro trvalé zabudování do staveb se zvýšenými nároky na požární bezpečnost.

• Účinnost stínění třídy A (90 dB v pásmu 5–1000 MHz) – Kombinace měděno-polyesterové fólie (Cu/Pet) a opletení z 96 drátků spolehlivě blokuje elektromagnetické rušení (EMI) z okolních silových kabelů i mobilních sítí LTE/5G.

• Fyzikálně pěnové dielektrikum (4,8 mm Physical Foam) – Vstřikování plynu do struktury izolantu garantuje tvarovou stálost, odolnost proti stárnutí materiálu a stabilní impedanci 75 Ohm po celou dobu životnosti rozvodu.

• Nízký útlum v celém spektru (až do 3000 MHz) – S hodnotou pouhých 17,4 dB / 100 m při 862 MHz a 28,9 dB / 100 m při 2150 MHz přenáší pozemní DVB-T2 i satelitní DVB-S2 vysílání s vysokou rezervou signálové kvality (MER).

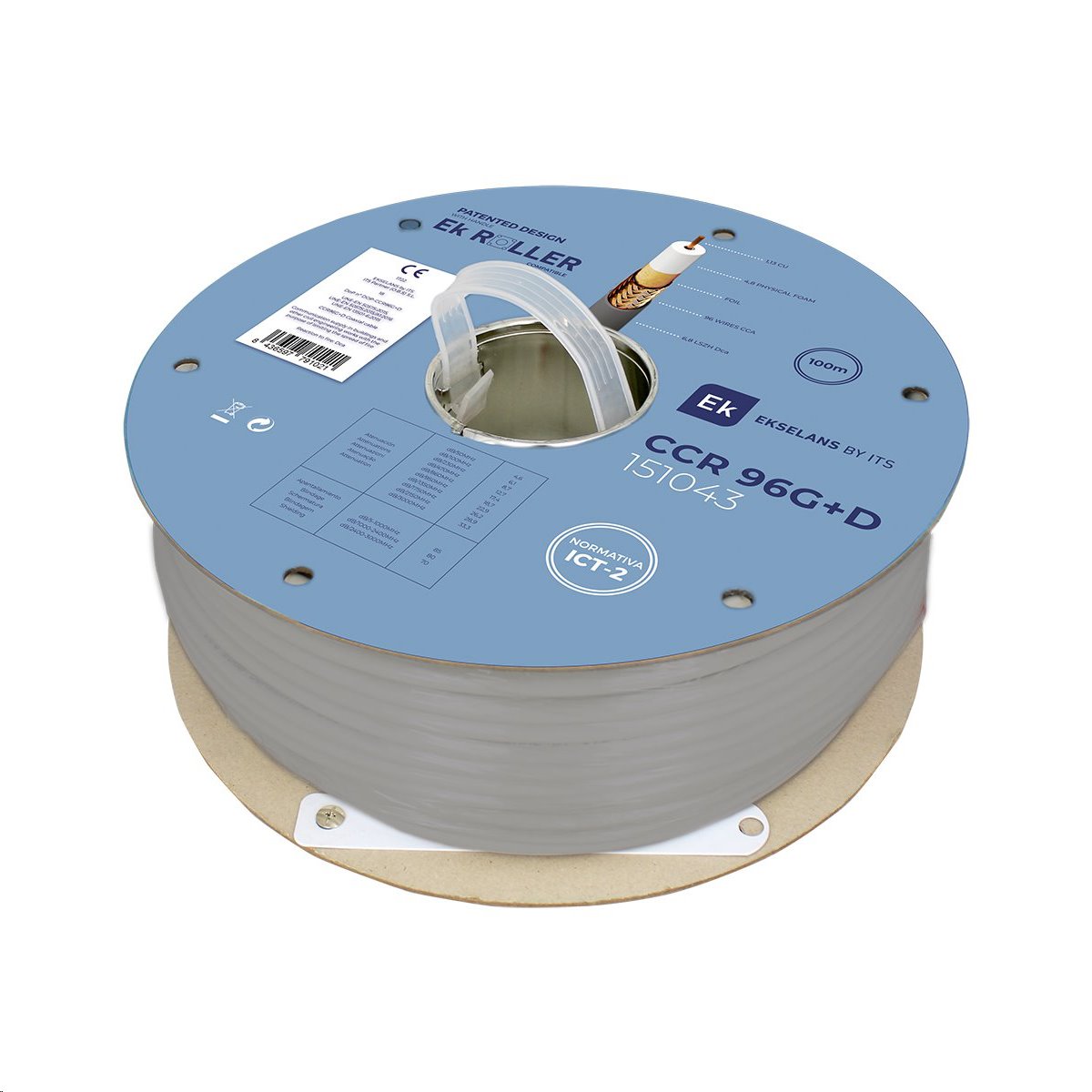

• Kartonová cívka 100 m kompatibilní se systémem Ek ROLLER – Umožňuje bleskové nasazení na odvíjecí trn, plynulé odvíjení bez kroucení či zamotávání kabelu a snadné navinutí přebytečné metráže po skončení montáže.

• Standardní vnější průměr 6,8 mm – Zaručuje plnou kompatibilitu se všemi běžnými šroubovacími, krimpovacími i kompresními F-konektory a IEC konektory na trhu.


Konstrukce, instalace a provozní spolehlivost


Kabel CCR 96G+D je zkonstruován s ohledem na rychlou práci instalačních techniků a dlouhodobou mechanickou stabilitu v trubkách, žlabech i pod omítkou. Jádro z čisté mědi o průměru 1,13 mm se na rozdíl od levných ocelovo-měděných náhrad (CCS) neláme při ohýbání v instalačních krabicích a netrpí povrchovou oxidací, která by časem zhoršovala přenos vysokých frekvencí. Přesné fyzikálně pěnové dielektrikum o průměru 4,8 mm drží středový vodič v dokonalé ose, takže při krimpování nebo nasazování kompresních F-konektorů nedochází k deformaci vnitřní izolace ani ke změně impedance.

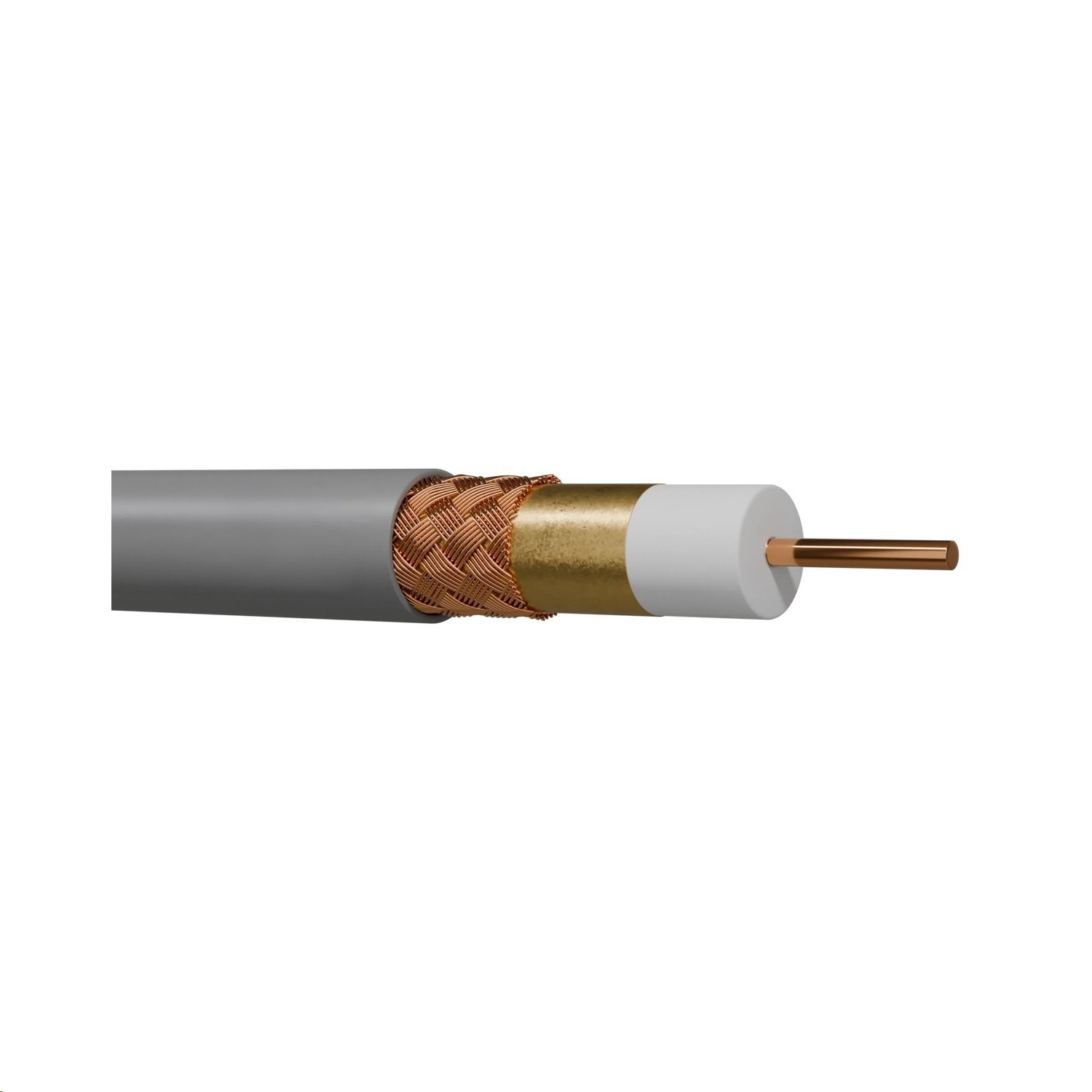

Dvojité stínění tvoří 100% krycí fólie Copper + Polyester (měď na polyesterovém nosiči) doplněná o husté opletení z 96 vláken CCA (poměděný hliník). Vnější šedý plášť z materiálu LSZH (Low Smoke Zero Halogen) o celkovém průměru 6,8 mm má optimální tuhost pro protahování husími krky (chráničkami) a zároveň se snadno odizolovává běžnými odblankovacími kleštěmi. Dodává se na pevné kartonové cívce s návinem 100 metrů, která je přímo uzpůsobena pro patentovaný odvíjecí systém Ek ROLLER – cívku nasadíte za 2 sekundy bez nářadí, přenesete ji za integrované madlo a kabel taháte plynule bez tvorby smyček.


Výkon, efektivita a útlumové charakteristiky


Vysokofrekvenční parametry kabelu odpovídají přísným normám EN 50117-1 a EN 50117-2-5 i španělskému telekomunikačnímu standardu ICT-2 pro kolektivní distribuční sítě. Díky masivnímu měděnému jádru 1,13 mm vykazuje kabel výrazně nižší stejnosměrný odpor než kabely s jádrem 1,00 mm nebo CCS. To je klíčové při napájení satelitních LNB konvertorů (13/18 V, příp. DiSEqC povely) a stožárových zesilovačů (12/24 V), kde na delších trasách nedochází k poklesu napětí a nestabilitě přepínání polarizací.

V pásmu pozemního digitálního vysílání DVB-T2 (470–862 MHz) dosahuje útlum hodnot pouze 12,7 dB až 17,4 dB na 100 metrů. V satelitním mezifrekvenčním pásmu DVB-S/S2 (950–2150 MHz) se útlum drží v rozmezí 18,7 dB až 28,9 dB na 100 metrů, přičemž kabel je plně měřen a certifikován až do frekvence 3000 MHz (33,3 dB / 100 m). Stínění ve třídě A poskytuje útlum stínění 90 dB v rozsahu 5–1000 MHz, 85 dB v pásmu 1000–2400 MHz a 75 dB při 3000 MHz, což spolehlivě eliminuje pronikání rušivých signálů z mobilních pásem 700/800 MHz (5G/LTE) a Wi-Fi routerů (2,4 GHz) přímo do televizního rozvodu.


Praktické scénáře využití: Kde a jak se kabel uplatní v praxi (B2B a B2C)


Díky kombinaci čisté mědi, třídy stínění A a bezhalogenového pláště LSZH (Dca) pokrývá tento model široké spektrum profesionálních i domácích instalací:

1. B2B: Bytové domy, komerční objekty a veřejné budovy (Rozvody STA / ICT-2)

• Stoupačkové a páteřní rozvody společné televizní antény (STA): Ideální pro propojení hlavní stanice, multipřepínačů (multiswitchů) a patrových odbočovačů s účastnickými zásuvkami v bytech. Třída reakce na oheň Dca-s2,d2,a2 umožňuje legální instalaci ve společných chodbách, šachtách, kancelářských budovách, hotelech, školách či nemocnicích, kde stavební projekt a hasiči vyžadují bezhalogenové kabely.

• Rozsáhlé satelitní distribuce (Quattro LNB + Multiswitch): Nízký útlum a 100% měděné jádro zajišťují, že i na trasách dlouhých 40 až 80 metrů mezi parabolou na střeše a technickou místností nedojde ke ztrátě napájecího napětí pro LNB konvertory ani k degradaci vysokých transpondérů nad 1900 MHz.

• Kabelové televize (CATV) a DOCSIS modemy: Vysoké stínění 90 dB v pásmu od 5 MHz zabraňuje pronikání šumu do zpětného kanálu (5–65/85 MHz), což je klíčové pro stabilní provoz kabelového internetu.

2. B2C: Rodinné domy, novostavby a rekonstrukce bytů

• Hvězdicové rozvody TV/SAT v rodinném domě: Propojení půdního anténního rozbočovače nebo domovní zesilovací stanice s televizními zásuvkami v obývacím pokoji, ložnici a dětských pokojích. Čistá měď garantuje, že obraz v rozlišení Full HD i 4K UHD bude plynulý bez výpadků i v nejvzdálenější místnosti v přízemí.

• Propojení satelitní paraboly nebo DVB-T2 antény se set-top boxem / TV: Spolehlivé napájení aktivních anténních předzesilovačů přímo z přijímače nebo napájecí výhybky bez rizika, že by odpor kabelu snížil napětí pod provozní mez.

• Bezpečná elektroinstalace pod omítkou a v sádrokartonu: Při vedení kabelů v chráničkách souběžně s datovými kabely (UTP) nebo v blízkosti domácího Wi-Fi routeru chrání stínění třídy A televizní signál před vzájemným rušením. Šedý plášť navíc dobře slouží k barevnému odlišení vnitřních tras (např. rozlišení SAT a TV větví v rozvaděči).

3. Speciální aplikace: Kamerové systémy (CCTV HD-TVI / CVI / AHD)

• Přenos obrazu z analogových HD bezpečnostních kamer: Díky impedanci 75 Ohm a čistě měděnému jádru 1,13 mm lze kabel s úspěchem využít pro vnitřní rozvody koaxiálních kamerových systémů s vysokým rozlišením (2 MPx až 8 MPx) na vzdálenosti několika set metrů bez zkreslení barev a ztráty synchronizace obrazu.

Praktické montážní upozornění (Na co si dát pozor):

• Kabel s pláštěm LSZH (šedý) je primárně určen pro vnitřní instalace (v budovách, šachtách, lištách, pod omítkou). Pokud část trasy vede ve venkovním prostředí po střeše nebo fasádě na přímém slunci, uložte tento úsek do UV stabilní chráničky, případně pro čistě venkovní nekryté trasy zvolte variantu s černým PE pláštěm (např. model CCR 96N+).

Pro koho je produkt určený a co najdete v balení

• Elektromontážní firmy, anténní technici a integrátoři slaboproudu (B2B): Profesionálové, kteří potřebují certifikovaný koaxiální kabel s protokolem CPR Dca-s2,d2,a2 pro kolaudace bytových domů, komerčních prostor a projektů vyžadujících bezhalogenové materiály LSZH, a zároveň oceňují rychlou práci s cívkami Ek ROLLER.

• Stavebníci, majitelé rodinných domů a nároční kutilové (B2C): Zákazníci, kteří při stavbě nebo rekonstrukci nechtějí dělat kompromisy s levnými kabely z poměděné oceli a chtějí mít ve zdech natažený kabel s čistě měděným jádrem, který zvládne současné i budoucí nároky DVB-T2 a satelitního vysílání.

Obsah balení a co případně dokoupit: V balení obdržíte 100 metrů koaxiálního kabelu EKSELANS BY ITS CCR 96G+D navinutého na originální kartonové cívce kompatibilní s odvíječem Ek ROLLER. Pro kompletní zakončení trasy doporučujeme přikoupit odpovídající F-konektory pro průměr kabelu 6,8 mm (kompresní, krimpovací nebo šroubovací), případně koncové či průběžné účastnické zásuvky TV/R/SAT a odvíjecí trn Ek ROLLER pro profesionální montáž.


Udržitelnost, ekologie a bezpečnostní normy


Kabel je vyroben plně v souladu s evropskou směrnicí RoHS (EN 50581:2012), což zaručuje absenci těžkých kovů a nebezpečných látek (olovo, rtuť, kadmium, šestiocetný chrom, PBB a PBDE) v celém výrobním procesu. Bezhalogenové provedení LSZH podle norem UNE-EN 60332-1-2 a UNE-EN 50399 minimalizuje ekologickou i zdravotní zátěž při mimořádných událostech v budovách. Produkt nese plnou certifikaci CE a podléhá přísnému dohledu notifikované osoby č. 0051 (certifikát 0051-CPR-1445).


Technické specifikace


• Výrobce / Značka: EKSELANS BY ITS (ITS Partner O.B.S. S.L.)

• Modelové označení (Reference): CCR 96G+D

• Kód produktu výrobce: 151043

• EAN kód: 8436597791021

• Vnitřní vodič (jádro): 1,13 mm / čistá měď (Cu) – zaručuje minimální elektrický odpor, vynikající přenos signálu na dlouhé trasy a vysokou mechanickou odolnost proti zlomení.

• Dielektrikum: 4,8 mm / fyzikálně pěnový polyetylen (Physical Foam – vstřikování plynu) – stabilizuje impedanci a zabraňuje degradaci útlumu v čase.

• Stínící fólie (1. vrstva): Měď + Polyester (Copper + Polyester) – 100% pokrytí jádra proti vysokofrekvenčnímu rušení.

• Opletení (2. vrstva): 96 drátků / CCA (poměděný hliník) – husté mechanické a elektromagnetické stínění proti nízkofrekvenčnímu rušení.

• Třída stínění: Třída A (dle EN 50117) – vysoká ochrana proti rušení z LTE/5G sítí a souběžných elektroinstalací.

• Útlum stínění (5–1000 MHz): 90 dB – špičková izolace signálu v pásmu pozemní a kabelové televize.

• Útlum stínění (1000–2400 MHz): 85 dB – spolehlivá ochrana v satelitním mezifrekvenčním pásmu.

• Útlum stínění (3000 MHz): 75 dB – ochrana v horním kmitočtovém spektru.

• Vnější plášť: 6,8 mm / LSZH (Low Smoke Zero Halogen – bezhalogenový) – nešíří plamen a při hoření neuvolňuje toxické ani korozivní plyny.

• Barva pláště: Šedá (Grey) – praktická pro přehledné rozlišení kabelových tras v rozvaděčích a lištách.

• Třída reakce na oheň (CPR): Dca-s2,d2,a2 (dle EN 50575:2014 + A1:2016) – schváleno pro stavby se zvýšenými požadavky na požární bezpečnost.

• Impedance: 75 Ohm – standardní hodnota pro všechny televizní, satelitní a kamerové systémy.

• Útlum při 50 MHz: 4,6 dB / 100 m – minimální ztráty ve zpětném kanálu kabelových sítí.

• Útlum při 100 MHz: 6,1 dB / 100 m – pásmo VKV / FM a DAB+ rozhlasu.

• Útlum při 230 MHz: 8,7 dB / 100 m – pásmo VHF III (DAB+ a kabelová TV).

• Útlum při 470 MHz: 12,7 dB / 100 m – začátek televizního pásma UHF (DVB-T2).

• Útlum při 862 MHz: 17,4 dB / 100 m – horní hranice televizního pásma UHF.

• Útlum při 950 MHz: 18,7 dB / 100 m – začátek satelitního mezifrekvenčního pásma (DVB-S/S2).

• Útlum při 1350 MHz: 22,9 dB / 100 m – střední satelitní pásmo.

• Útlum při 1750 MHz: 26,2 dB / 100 m – vyšší satelitní pásmo.

• Útlum při 2150 MHz: 28,9 dB / 100 m – konec standardního satelitního pásma.

• Útlum při 3000 MHz: 33,3 dB / 100 m – rezerva pro širokopásmové (Wideband) satelitní rozvody.

• Splněné normy: EN 50117-1:2002+A1:2006+A2:2013, EN 50117-2-5:2004+A1:2008+A2:2013, UNE-EN 60332-1-2, UNE-EN 50399, RoHS EN 50581:2012, Normativa ICT-2.

• Délka návinu / Balení: 100 m / kartonová cívka kompatibilní se systémem Ek ROLLER.


FAQ - Časté otázky zákazníků


1. Má tento koaxiální kabel středový vodič z čisté mědi, nebo jde o poměděnou ocel (CCS)? Ano, vnitřní vodič o průměru 1,13 mm je vyroben ze 100% čisté mědi (Cu). Díky tomu má kabel mnohem nižší útlum, výborně vede stejnosměrné napájení pro satelitní LNB konvertory nebo anténní předzesilovače a při ohýbání v krabicích se neláme.

2. Lze kabel CCR 96G+D použít v bytových domech a komerčních stavbách s požadavkem na bezhalogenové rozvody? Ano, kabel má bezhalogenový plášť LSZH a certifikovanou třídu reakce na oheň CPR Dca-s2,d2,a2 (dle normy EN 50575). Je proto plně schválen pro instalace ve stavbách se zvýšenými protipožárními nároky, přičemž k němu je k dispozici oficiální ES prohlášení o shodě (CE / CPR).

3. Jaké F-konektory jsou s tímto kabelem kompatibilní? Kabel je plně kompatibilní se všemi standardními F-konektory (šroubovacími, krimpovacími i kompresními) určenými pro vnější průměr pláště 6,8 mm (případně označovanými jako 6,8–7,0 mm) a dielektrikum 4,8 mm.

4. Hodí se tento kabel jak pro klasickou pozemní anténu (DVB-T2), tak pro satelit (DVB-S2)? Ano, kabel má měřené a garantované parametry v celém frekvenčním rozsahu až do 3000 MHz. Bez problémů přenese signál z pozemní antény DVB-T2, rozhlasu DAB+/FM, satelitní paraboly DVB-S2 (včetně Wideband LNB) i kabelové televize.

5. Ochrání kabel televizní signál před rušením od mobilních vysílačů LTE a 5G? Ano, kabel splňuje třídu stínění A s útlumem stínění 90 dB v pásmu 5–1000 MHz. Kombinace měděno-polyesterové fólie a opletení z 96 drátků účinně brání pronikání rušivého signálu z okolních LTE/5G vysílačů a domácích Wi-Fi sítí přímo do kabelové trasy.

6. Je možné tento šedý kabel instalovat i ve venkovním prostředí? Ne pro přímé nezakryté uložení na slunci, protože šedý plášť LSZH je navržen primárně pro vnitřní instalace v budovách. Pokud potřebujete vyvést koncový úsek kabelu na střechu k anténě nebo parabole, uložte jej do ochranné UV stabilní trubky (chráničky).

7. Co znamená, že je cívka kompatibilní se systémem Ek ROLLER? Znamená to, že kartonová cívka o délce 100 m má středový otvor uzpůsobený pro zacvaknutí do odvíjecího stojanu Ek ROLLER (nacvaknutí trvá 2 sekundy bez nářadí). Kabel se pak při tahání plynule odvíjí bez kroucení a přebytečný konec lze na závěr montáže snadno navinout zpět. Kabel lze ale samozřejmě odvíjet i běžným způsobem bez tohoto stojanu.

8. Mohu kabel použít i pro připojení bezpečnostních kamer (CCTV)? Ano, díky impedanci 75 Ohm a silnému měděnému jádru 1,13 mm Cu je kabel výbornou volbou pro vnitřní rozvody analogových HD kamerových systémů (HD-TVI, HD-CVI, AHD, CVBS), kde zajistí čistý přenos obrazu bez rušení i na delší vzdálenosti.
