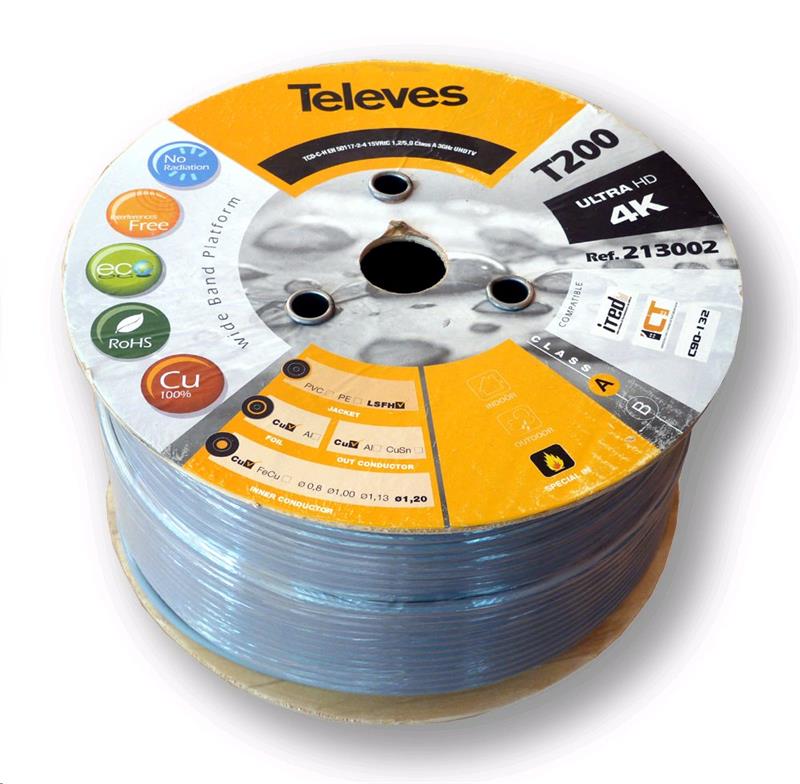

Kabel koaxiální Televes 213002 Cu / 250m / 6,9 mm / šedý / LSHF bezhalogenový / ClassA

Koaxiální kabel Televes 213002 Cu LSFH — Certifikace Class A a třída CPR Dca

Spolehlivý přenos signálu a vysoká požární bezpečnost pro moderní instalace

Při realizaci páteřních televizních rozvodů a datových tras v moderních novostavbách narážejí projektanti i montážní technici na přísné požární předpisy a riziko rušení vysokofrekvenčního signálu. Běžné koaxiální kabely s PVC pláštěm při hoření uvolňují hustý, toxický kouř a korozivní plyny, které bezprostředně ohrožují lidské životy i drahou elektroniku. Levnější kabely s poměděným ocelovým jádrem (CCS) navíc vykazují vysoký ohmický odpor, rychlou degradaci parametrů a nedostatečné stínění vůči moderním sítím LTE/5G.

Koaxiální kabel Televes 213002 (T200 plus) představuje nekompromisní řešení zkonstruované ze 100% elektrolytické mědi na vnitřním vodiči i stínicím opletení. Díky bezhalogenovému plášti LSFH (Low Smoke Free Halogen) splňuje přísnou evropskou třídu reakce na oheň CPR Dca-s2,d2,a1, což z něj činí předepsaný standard pro únikové cesty a veřejné budovy. Vynikající útlum stínění třídy Class A (>85 dB) garantuje čistý přenos signálu v pásmu 5 až 3 000 MHz bez nežádoucích interferencí.

Klíčové parametry a technické přednosti kabelu Televes

• Vnitřní vodič z čisté mědi Cu o průměru 1,2 mm — zajišťuje minimální stejnosměrný odpor pod 16 Ω/km a bezeztrátový přenos napájení pro LNB konvertory i linkové zesilovače.

• Bezhalogenový plášť LSFH v šedé barvě (RAL 7001) — při případném požáru neuvolňuje toxické halogeny ani korozivní plyny, čímž chrání zdraví osob i technologii budovy.

• Evropská certifikace CPR Dca-s2,d2,a1 — plně vyhovuje vyhláškám o požární bezpečnosti staveb pro vnitřní i shromažďovací prostory.

• Špičkové stínění třídy Class A — účinnost stínění >85 dB v pásmu 30–1 000 MHz spolehlivě eliminuje průnik rušivých signálů z LTE, 5G a mobilních vysílačů.

• Dielektrikum z pěnového polyetylenu (PEE) o průměru 5,0 mm — garantuje tvarovou stálost, stabilní impedanci 75 Ω a rychlost šíření signálu 82 %.

• Dvojité stínění měděnou fólií a měděným opletením (75% pokrytí) — kombinace Cu+PET fólie a hustého opletení z čisté mědi dává odpor opletení pouhých <12 Ω/km.

• Integrovaný antimigrační film — zabraňuje vzlínání vlhkosti a migraci plastifikátorů, což radikálně prodlužuje mechanickou i elektrickou životnost vedení.

• Nízký útlum 17 dB/100 m při 1 000 MHz — umožňuje budovat dlouhé kabelové trasy bez nutnosti zařazování dalších aktivních zesilovačů.

• Minimální poloměr ohybu 34,5 mm — dovoluje bezproblémové protahování kabelovými trasami a husími krky v ostrých rozích stavebních konstrukcí.

• Balení na robustní plastové cívce 250 m — umožňuje plynulé odvíjení bez zasukování, deformace dielektrika nebo třepení pláště.



Promyšlená konstrukce pro precizní řemeslnou instalaci

Mechanické provedení kabelu Televes 213002 oceníte v okamžiku, kdy začnete rozvádět první metry v kabelovém žlabu nebo instalační trubce. S vnějším průměrem 6,9 mm a poloměrem ohybu 34,5 mm kabel výborně drží tvar, ale zároveň neklade zbytečný odpor při průchodu stísněnými průrazy. Speciální povrchová úprava šedého pláště LSFH (RAL 7001) snižuje třecí odpor v chráničkách, takže manipulace probíhá plynule bez rizika prodření.

Zásadním konstrukčním detailem je antimigrační fólie, která odděluje stínění od vnějšího pláště. Ta zamezuje pronikání chemických látek a vlhkosti k dielektriku z pěnového polyetylenu (PEE). Při odizolování kabelu zůstává měděné opletení s 75% pokrytím pevné a kompaktní, nestřepí se a umožňuje rychlé, spolehlivé nalisování standardních kompresních či šroubovacích F-konektorů velikosti 6,9–7,0 mm.

Měděné jádro 1,2 mm a frekvenční stabilita až do 3 GHz

Na rozdíl od levných alternativ s hliníkovým jádrem potaženým mědí (CCA) nebo ocelových kabelů (CCS) sází Televes na 100% čistou elektrolytickou měď (Cu). Vnitřní vodič o průměru 1,2 mm dosahuje extrémně nízkého elektrického odporu <16 Ω/km, což je klíčový parametr pro napájení dálkových LNB konvertorů, multiswitchů či aktivních antén na dlouhých trasách. Úbytek stejnosměrného napětí je minimální, což eliminuje chybovost a restartování koncových jednotek.

Frekvenční odezva kabelu je lineární a stabilní v celém spektru 5 až 3 000 MHz. Útlumové hodnoty dosahují vynikajících 17 dB/100 m při 1 000 MHz a 27 dB/100 m při 2 400 MHz, což představuje špičkové hodnoty ve své třídě. V kombinaci se stíněním třídy Class A s útlumem stínění >85 dB je kabel plně připraven na přenos digitálního pozemního vysílání DVB-T2, satelitních signálů v rozlišení 4K/8K (DVB-S2X) i obousměrných vysokorychlostních datových přenosů standardu DOCSIS 3.1.

Praktické scénáře nasazení v komerčních i rezidenčních stavbách

Scénář 1: Páteřní a stoupací rozvody v bytových domech a veřejných budovách (B2B) Při projektování společných televizních antén (STA) v administrativních centrech, nemocnicích, hotelech nebo novostavbách bytových domů je vyžadována striktní shoda s požární normou ČSN EN 50575. Kabel Televes 213002 s klasifikací CPR Dca-s2,d2,a1 je schválen pro instalaci v chráněných únikových cestách. Nízký útlum umožňuje vést vertikální stoupačky z hlavní stanice na střeše přes desítky pater přímo do odbočovačů a účastnických zásuvek bez nutnosti instalovat pomocné zesilovače v mezipatrech.

Scénář 2: Rezidenční rodinné domy s náročnými požadavky na satelit a data (B2C) V rodinných domech se satelitním multipřepínačem (multiswitch) je nutné přivést ze střechy z konvertoru Quattro čtyři samostatné polarizace na vzdálenost 20 až 40 metrů do technické místnosti. Televes 213002 zajišťuje, že díky odporu opletení <12 Ω/km a stínění >75 dB v satelitním pásmu 1–2 GHz nedochází k přeslechům mezi polarizacemi ani k degradaci slabých transpondérů. Zároveň bezhalogenové provedení přináší majiteli nemovitosti jistotu, že kabelový svazek v podhledech nepředstavuje při zkratu toxické riziko pro rodinu.

Pro koho je produkt určený

• Profesionální montážní firmy a anténní technici: Ideální volba pro instalace společných televizních antén (STA), satelitních systémů a kabelových rozvodů, kde je nutné garantovat dlouhodobou stabilitu parametrů a bezproblémové předání díla reviznímu technikovi.

• Projektanti slaboproudých elektroinstalací: Certifikovaná specifikace CPR Dca-s2,d2,a1 a shoda s evropskými standardy usnadňuje začlenění kabelu do projektové dokumentace požárně bezpečnostního řešení staveb (PBŘ).

• Nároční individuální stavebníci a audio/video nadšenci: Pro každého, kdo staví dům a odmítá dělat kompromisy v podobě nekvalitních koaxiálních kabelů zazděných pod omítkou, kde by jejich výměna za 10 let znamenala bourání stěn.



Udržitelnost a environmentální parametry

Kabel Televes 213002 je vyroben v souladu s evropskou směrnicí RoHS, což zaručuje nulový obsah nebezpečných látek jako olovo, rtuť, kadmium nebo polybromované bifenyly. Vnější bezhalogenový plášť LSFH je plně recyklovatelný a při likvidaci nezatěžuje životní prostředí toxickými sloučeninami chlóru. Celoměděná konstrukce vnitřního vodiče i opletení (100% Cu) představuje cennou druhotnou surovinu, kterou lze po skončení životnosti beze zbytku recyklovat.

Technické specifikace

• Typ kabelu: Koaxiální kabel 75 Ω třídy Class A — Určený pro vysokofrekvenční rozvody TV/SAT a dat.

• Označení výrobce: Televes 213002 (T200 plus LSFH) — Garance originálního evropského vývoje a výroby.

• Materiál vnitřního vodiče: 100% elektrolytická měď (Cu) — Zajišťuje minimální ztráty signálu a nízký ohmický odpor.

• Průměr vnitřního vodiče: 1,2 ±0,02 mm — Masivní vodič vhodný pro spolehlivý kontakt v F-konektorech.

• Stejnosměrný odpor vnitřního vodiče: < 16 Ω/km — Umožňuje dálkové napájení aktivních prvků bez úbytku napětí.

• Dielektrikum: Pěnový polyetylen (PEE) o průměru 5,0 ±0,1 mm — Stabilizuje vzájemnou geometrii vodičů a snižuje dielektrické ztráty.

• První stínicí vrstva: Cu + PET fólie (měď + polyester) — Poskytuje 100% překrytí proti vysokofrekvenčnímu vyzařování.

• Druhá stínicí vrstva (opletení): Měď (Cu), 16×8×0,11 s pokrytím 75 % — Mechanicky odolné stínění s odporem < 12 Ω/km.

• Antimigrační film: Ano — Chrání dielektrikum před vlhkostí a degradací z pláště.

• Vnější plášť: LSFH bezhalogenový (Low Smoke Free Halogen) — Zabraňuje uvolňování jedovatých plynů při požáru.

• Vnější průměr kabelu: 6,9 ±0,1 mm — Standardní rozměr plně kompatibilní s běžnými konektory 6,9–7,0 mm.

• Barva pláště: Šedá (RAL 7001) — Normované barevné značení pro slaboproudé a bezhalogenové rozvody.

• Reakce na oheň (CPR): Eurotřída Dca-s2,d2,a1 — Certifikováno pro vnitřní prostory dle evropských norem.

• Impedance: 75 ±2 Ω — Přesně přizpůsobeno pro TV antény, satelitní přijímače a kabelové modemy.

• Kapacita: 55 ±2 pF/m — Nízká kapacita přispívá k čistotě přenášených impulzů.

• Rychlost šíření (velocity ratio): 82 % — Vysoká rychlost šíření elektromagnetické vlny.

• Útlum stínění 30–1 000 MHz: > 85 dB (Class A) — Vynikající odolnost vůči rušení od DVB-T2, LTE 800 a GSM.

• Útlum stínění 1–2 GHz: > 75 dB — Spolehlivé oddělení satelitních mezifrekvencí a Wi-Fi sítí.

• Útlum stínění 2–3 GHz: > 65 dB — Zajišťuje bezpečný přenos v horním satelitním i bezdrátovém pásmu.

• Útlum při 200 MHz: 7 dB/100 m — Nízká ztráta ve VHF pásmu.

• Útlum při 500 MHz: 12 dB/100 m — Minimální útlum pro UHF pásmo pozemního vysílání.

• Útlum při 800 MHz: 15 dB/100 m — Přenáší horní část UHF spektra s vysokou rezervou.

• Útlum při 1 000 MHz: 17 dB/100 m — Standardní hodnota pro kalkulaci páteřních kabelových tras.

• Útlum při 2 150 MHz: 26 dB/100 m — Zajišťuje vysoký odstup signál/šum na konci satelitní trasy.

• Útlum při 3 000 MHz: 30 dB/100 m — Plná propustnost pro moderní širokopásmové aplikace.

• Minimální poloměr ohybu: 34,5 mm — Umožňuje bezpečné ohýbání v rozvaděčích a rohových krabicích.

• Forma dodání: Plastová cívka 250 m — Odolné balení s rozměry 350 × 350 × 160 mm.

• Celková hmotnost balení: 13,9–14,0 kg — Odpovídá robustní celoměděné konstrukci kabelu.



FAQ — Časté otázky zákazníků

1. Proč zvolit kabel s celoměděnou konstrukcí namísto levnějšího CCS? Měděné jádro i opletení (Cu/Cu) mají zásadně nižší stejnosměrný odpor než ocelové vodiče s poměděním (CCS). To umožňuje spolehlivé napájení aktivních prvků (zesilovače, konvertory) po kabelu a zaručuje dlouholetou životnost bez oxidace a lámavosti jádra.

2. Co přesně znamená certifikace CPR Dca-s2,d2,a1? Jde o evropskou klasifikaci reakce stavebních kabelů na oheň podle normy ČSN EN 50575. Znamená, že kabel má snížené šíření plamene (Dca), nízkou emisi kouře při hoření (s2), minimální odkapávání hořících částic (d2) a nízkou aciditu/toxicitu zplodin (a1).

3. Mohu tento kabel použít ve venkovním prostředí? Plášť LSFH je určen primárně pro vnitřní rozvody, kde se vyžaduje bezhalogenové provedení. Pro přímou a trvalou instalaci na slunci a střeše se doporučují kabely s černým PE pláštěm odolným vůči UV záření. Pokud jej vedete z antény do domu, je vhodné venkovní úsek vést v UV odolné chráničce.

4. Jaké konektory jsou pro kabel Televes 213002 vhodné? Vzhledem k vnějšímu průměru 6,9 mm a průměru dielektrika 5,0 mm použijte standardní F-konektory (lisovací, kompresní či šroubovací) označené pro průměr 6,8 až 7,0 mm. Vnitřní vodič 1,2 mm pasuje do všech standardních TV/SAT zásuvek a konektorů.

5. Jaký je rozdíl mezi stíněním Class A a běžným stíněním? Třída Class A definuje přísnou úroveň útlumu stínění — minimálně 85 dB v pásmu do 1 000 MHz. To je zásadní pro ochranu před rušením ze silných vysílačů mobilních sítí LTE a 5G, které v pásmech 700 a 800 MHz přímo sousedí s televizním pásmem.

6. Je tento kabel vhodný pro satelitní rozvody s příjmem 4K/UHD signálu? Ano, kabel je certifikován až do frekvence 3 000 MHz s útlumem pouhých 26 dB/100 m při 2 150 MHz. Bez problémů přenáší kompletní mezifrekvenční satelitní pásmo DVB-S/S2/S2X pro programy v rozlišení Ultra HD bez degradace bitové chybovosti (BER).

7. Proč je v kabelu integrován antimigrační film? Antimigrační film tvoří bariéru mezi dielektrikem a vnějším pláštěm. Zabraňuje pronikání změkčovadel a vlhkosti do pěnového polyetylenu, což udržuje dielektrické vlastnosti i impedanci 75 Ω stabilní po celou dobu životnosti rozvodu.

8. Lze kabel využít také pro vysokorychlostní internet od kabelové televize? Ano, díky impedanci 75 Ω, čistému měděnému jádru a stínění Class A kabel s rezervou splňuje požadavky standardů DOCSIS 3.0 i DOCSIS 3.1 pro gigabitový kabelový internet.
