Konektor anténní - spojka

Konektor anténní - spojka - spolehlivé spojení anténních kabelů

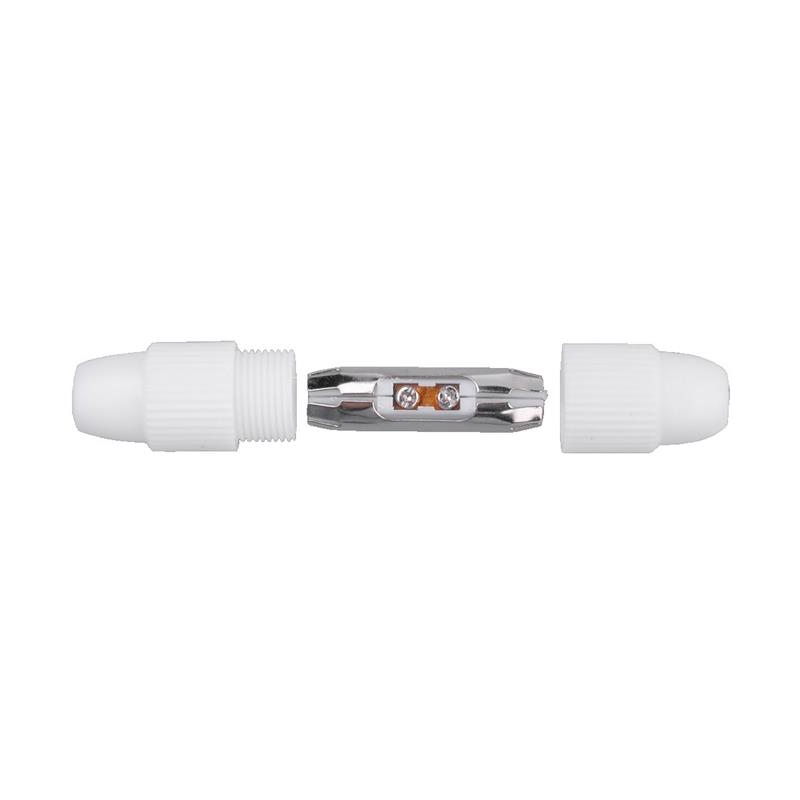

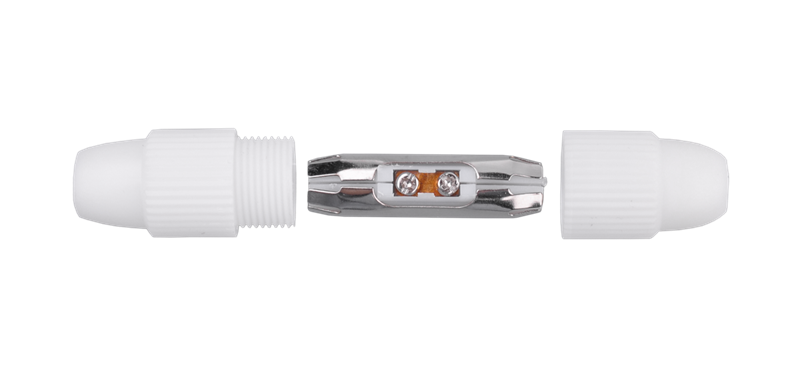

Tato anténní spojka umožňuje přímé spojení dvou koaxiálních kabelů. Na rozdíl od běžných adaptérů vyžaduje montáž, což znamená, že je nutné kabely připravit a upevnit je ke spojce.

Odolné a stabilní připojení

Díky robustní kovové konstrukci poskytuje spojka minimální ztrátu signálu a pevné spojení, které odolává mechanickému namáhání i dlouhodobému používání.

Klíčové vlastnosti

• Spojení přímo na koaxiální kabely – nutná montáž
• Kovové provedení – zajišťuje dlouhou životnost a stabilní připojení
• Nízké ztráty signálu – ideální pro televizní a satelitní systémy
• Univerzální kompatibilita – vhodné pro běžné anténní a satelitní kabely

Technické specifikace

• Typ konektoru: Spojka pro koaxiální kabely
• Použití: Spojení dvou koaxiálních kabelů bez konektorů
• Materiál: Kov
• Povrchová úprava: Poniklování
• Montáž: Ano, nutné připojit kabely manuálně
• Rozměry: 1,5 × 4,5 × 1,5 cm
• Hmotnost: 0,002 kg

Postup montáže koaxiálních kabelů na anténní spojku

Tato spojka je určena pro přímé spojení koaxiálních kabelů bez použití konektorů. Aby bylo spojení pevné a správně vedlo signál, je nutné postupovat pečlivě podle následujících kroků.

Potřebné nástroje a materiály


Anténní spojka (kovová, spojovací)
Koaxiální kabely určené ke spojení
Odizolovací kleště nebo ostrý nůž
Šroubovák nebo imbusový klíč (pokud spojka obsahuje upevňovací šrouby)
Mikrometr nebo pravítko (volitelné pro přesnější práci)

Krok 1: Připravení koaxiálních kabelů

1. Pomocí odizolovacích kleští nebo ostrého nože opatrně sejměte vrchní izolaci kabelu v délce přibližně 1,5 cm.
2. Odmotejte a upravte stínění (hliníkové fólie a měděné drátky). Stínění neodstraňujte, pouze jej opatrně ohněte dozadu kolem vnější izolace.
3. Odizolujte vnitřní vodič (měděné jádro) v délce přibližně 5 mm tak, aby zůstal neporušený a čistý.

Důležité: Dbejte na to, aby se stínění nedotýkalo vnitřního vodiče, což by způsobilo zkrat a nefunkčnost spojení.

Krok 2: Připojení kabelů do spojky

1. Vložte připravený koaxiální kabel do jedné strany spojky tak, aby měděné jádro dosáhlo na středový kontakt uvnitř spojky.
2. Pokud spojka obsahuje upevňovací šrouby, dotáhněte je tak, aby kabel pevně držel a měl kvalitní kontakt.
3. Stejný postup opakujte pro druhý koaxiální kabel na druhé straně spojky.

Tip: Při utahování šroubů si dejte pozor, aby nedošlo k přelomení vnitřního vodiče.

Krok 3: Kontrola a testování

1. Lehce zatahejte za oba kabely, aby bylo spojení pevné.
2. Pomocí měřicího přístroje (např. zkoušečky kabelů) ověřte správné vedení signálu.
3. Připojte koaxiální kabely do zařízení (TV, anténní zesilovač, set-top box) a otestujte kvalitu signálu.

Časté chyby a jak jim předejít


Přetržené nebo příliš dlouhé vnitřní jádro – měděný vodič by měl být pevný a mírně přesahovat do kontaktu spojky.
Stínění se dotýká jádra – způsobí zkrat a signál nebude fungovat.
Slabé dotažení kabelů ve spojce – může vést k přerušovanému signálu nebo rušení.
