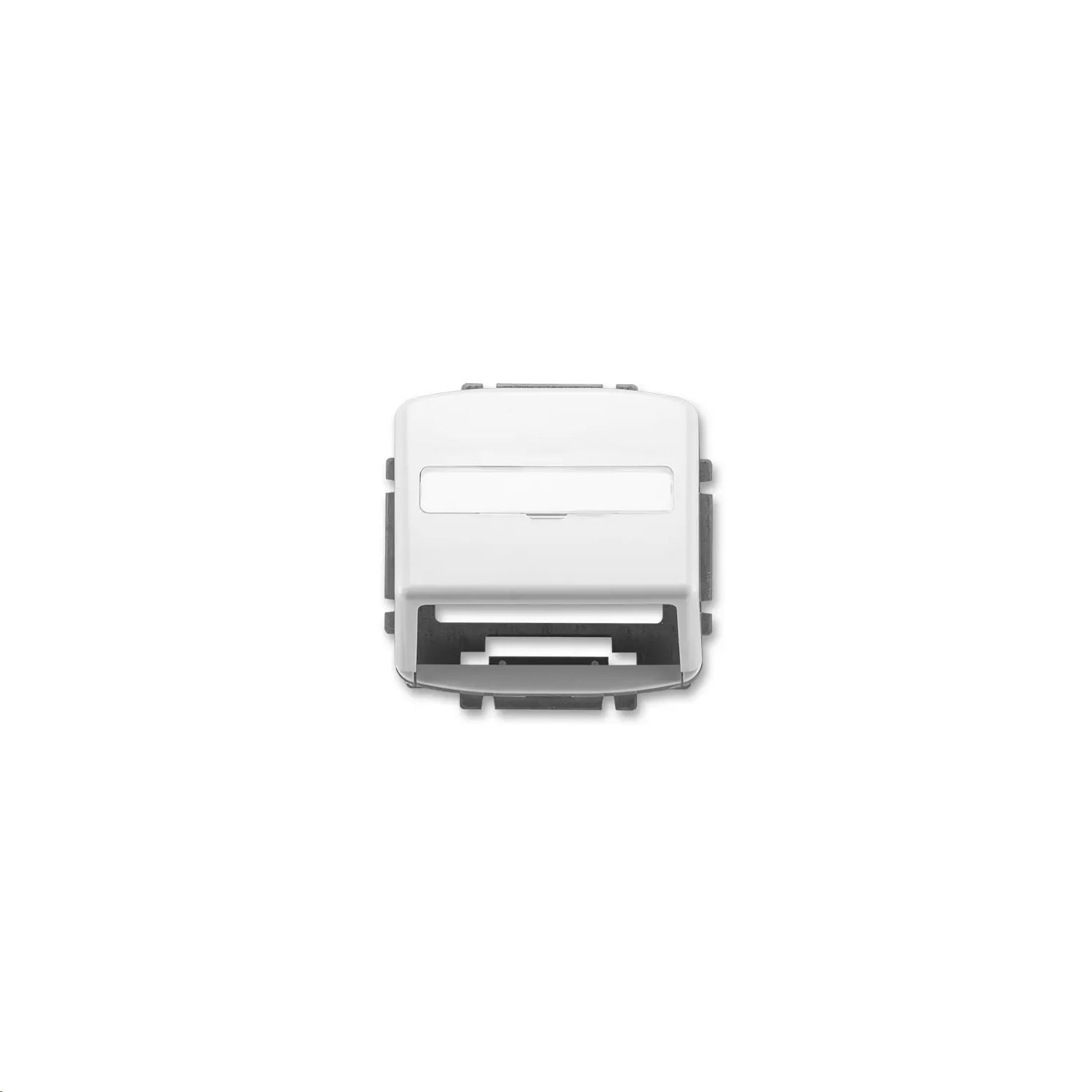

Kryt komunikační zásuvky ABB TANGO (pro nosnou masku) bílá 5014A-A100 B

Kryt komunikační zásuvky ABB Tango 5014A-A100 B bílá — Přesné lícování a popisové pole pro datové rozvody

Čisté zakončení strukturované kabeláže v prověřeném designu

Kryt komunikační zásuvky ABB Tango 5014A-A100 B představuje pohledový prvek pro kompletaci datových a počítačových přípojek v rezidenčních i komerčních objektech. Je vylisován z odolného termoplastu s hladkým lesklým povrchem v čistě bílé barvě, která přesně odpovídá standardu řady Tango. Konstrukce integruje praktické popisové pole pro jednoznačné označení portů strukturované kabeláže a spoléhá na mechanicky pevné upevnění centrálním šroubem, což eliminuje viklání krytu i při opakovaném odpojování patch kabelů.

Klíčové parametry a jejich přínos v instalaci

• Integrované popisové pole — Umožňuje okamžitou a přehlednou identifikaci jednotlivých datových tras a portů dle projektu.

• Upevnění šroubem k nosné masce — Zajišťuje stabilní mechanické dotažení bez rizika uvolnění krytu při vytahování konektorů RJ45.

• Kvalitní termoplast s lesklou úpravou — Zaručuje tvarovou stálost, odolnost vůči mechanickému otěru a snadné čištění od prachu.

• Kompatibilita s nosnou maskou ABB Tango — Umožňuje osazení standardizovaných keystone modulů do zavedeného designového rámečku.

• Stupeň krytí IP20 — Poskytuje bezpečnou ochranu před vniknutím pevných těles v běžném vnitřním prostředí dle norem ČSN.



Pro koho je produkt určený

Kryt je určen pro elektromontéry, správce počítačových sítí i koncové uživatele, kteří kompletují datové rozvody v domácnostech, kancelářích nebo technických místnostech. Instalaci na připravenou nosnou masku s keystony zvládne každý poučený pracovník pomocí běžného šroubováku.

Technické specifikace

• Výrobce: ABB

• Designová řada: Tango®

• Objednací kód: 5014A-A100 B

• Typ produktu: Kryt komunikační / datové zásuvky

• Určení: Pro nosnou masku datové zásuvky Tango — Vyžaduje doplnění nosnou maskou a odpovídajícími konektory.

• Způsob montáže: Upevnění šroubem — Pevný spoj k vnitřní nosné konstrukci zásuvky.

• Materiál: Termoplast — Houževnatý plast odolný vůči běžnému mechanickému opotřebení.

• Povrchová úprava: Hladký, lesklý povrch — Snadná údržba a stálý barevný odstín.

• Barva: Bílá — Standardní odstín řady Tango pro snadné sladění s ostatními přístroji v místnosti.

• Výbava: Popisové pole — Možnost vložení papírového štítku s popisem zásuvky pod průhlednou krytku.

• Stupeň krytí: IP20 — Ochrana proti dotyku prstem a vniknutí cizích těles o průměru nad 12,5 mm; určeno pro suché interiéry.

• Rozměry (Š × V × H): 66 × 66 × 38,8 mm — Standardizovaný rozměr pro zapuštění do rámečků ABB Tango.

• Certifikace: Shoda s normami ČSN — Garantuje bezpečnost a plnou kompatibilitu s českými elektroinstalačními standardy.



FAQ — Časté otázky zákazníků

1. Obsahuje toto balení kompletní datovou zásuvku připravenou k zapojení kabelu? Ne, balení obsahuje pouze vnější kryt s popisovým polem a upevňovacím šroubem. Pro sestavení funkční datové zásuvky musíte dokoupit elektroinstalační krabici (např. KU 68), nosnou masku datové zásuvky Tango, odpovídající datové konektory (keystony) a krycí rámeček ABB Tango.

2. Lze tento kryt připevnit do krabice přímo bez nosné masky? Nelze. Kryt nemá vlastní úchyty do elektroinstalační krabice ani otvory pro keystony. Šroub krytu se zašroubovává přímo do závitu v nosné masce, která drží keystony i celou sestavu v krabici.

3. Jaké rozměry štítku mohu vložit do popisového pole? Popisové pole je kryto snímatelným průhledným okénkem, pod které se vkládá papírový štítek odpovídající šířce pole (přibližně 40 × 8 mm). Umožňuje popis čísla portu, patch panelu nebo typu sítě.

4. Pasuje tento kryt i do vícenásobných rámečků ABB Tango? Ano, vnější rozměr krytu je plně kompatibilní jak s jednoduchými rámečky, tak s vícenásobnými horizontálními i vertikálními rámečky řady ABB Tango.

5. Lze kryt použít pro jinou modelovou řadu vypínačů, například ABB Levit nebo Time? Ne. Kryt má specifické zaoblení rohů, prolisy a rozměry navržené výhradně pro designovou řadu ABB Tango. Pro řady Levit, Time či Element je nutné objednat příslušný kryt dané řady.
