Modulátor EDISION 3in1 pro HDMI - DVB-T/C/ISDB-T (se zdrojem)

Modulátor EDISION 3in1 pro HDMI - DVB-T/C/ISDB-T (se zdrojem)

Profesionální převod HDMI signálu do DVB-T, DVB-C nebo ISDB-T


Modulátor EDISION 3in1 HDMI - DVB-T/C/ISDB-T je ideálním řešením pro převod HDMI signálu na digitální pozemní, kabelový nebo ISDB-T signál.

Umožňuje snadnou distribuci obrazu z jakéhokoliv HDMI zařízení (satelitní přijímač, TV box, CCTV kamera, DVD přehrávač, reklamní displej aj.) do celé anténní sítě v rozlišení až Full HD 1080p při 60 fps.


Klíčové vlastnosti produktu


• 3v1 modulace – podpora DVB-T, DVB-C a ISDB-T, univerzální využití v různých sítích

• Full HD 1080p / 60 fps – špičková kvalita obrazu bez kompromisů

• HDMI loop-through – možnost současného připojení TV přímo i distribuce do sítě

• RF loop-through – snadné smíchání stávajícího anténního signálu s novým kanálem

• Jednoduchá konfigurace – LCD displej + tlačítka, funkce rychlých předvoleb (Fast Pre-Config)

• Možnost zálohy a upgrade přes USB – snadná správa nastavení a aktualizace

• Stabilní provoz – MER > 35 dB zajišťuje čistý a spolehlivý signál

• Široké využití – ideální pro hotely, penziony, sportovní bary, nemocnice i domácnosti

• Kompaktní rozměry a nízká spotřeba – úsporný provoz, jednoduchá instalace

Široká kompatibilita a flexibilní využití


Díky univerzálnímu vstupu HDMI a podpoře tří standardů (DVB-T, DVB-C, ISDB-T) je tento modulátor perfektně použitelný v hotelnictví, penzionech, sportovních barech, nemocnicích, firemních budovách i domácnostech.

Umožňuje jednoduše vytvořit vlastní TV kanál – například s uvítací smyčkou, reklamou, nebo přenosem z bezpečnostních kamer.


HDMI a RF loop-through


Velkou výhodou je HDMI loop-through funkce, která dovoluje současně sledovat vstupní HDMI signál přímo na televizi, a zároveň jej distribuovat do anténní sítě.

RF loop-through umožňuje míchat stávající anténní signál s modulovaným výstupem - můžete jej zařadit do série s ostatními modulátory bez nutnosti složitého přepojování.

Umožňuje nastavení výstupního kanálu v rámci podporovaného rozsahu, takže můžete zachovat stávající kanály (např. 5, 7, 9…) nebo je přenastavit na jiné, pokud to STA dovolí.

RF loop-through (někdy označováno jako RF IN / RF OUT) je funkce, která umožňuje propojit více modulátorů za sebou bez nutnosti rozbočovačů nebo složitého vedení.

Jak to funguje:

• RF IN: vstupní signál (např. z antény nebo předchozího modulátoru)

• RF OUT: výstupní signál, který obsahuje:

  • původní signál z RF IN

  • • nový signál z modulátoru (např. obraz z kamery)

Tím pádem můžete:

• zapojit modulátory do série (jeden za druhým)

• poslední modulátor ukončit (např. zakončovacím odporem nebo připojením do STA)


Jednoduchá konfigurace a stabilní provoz

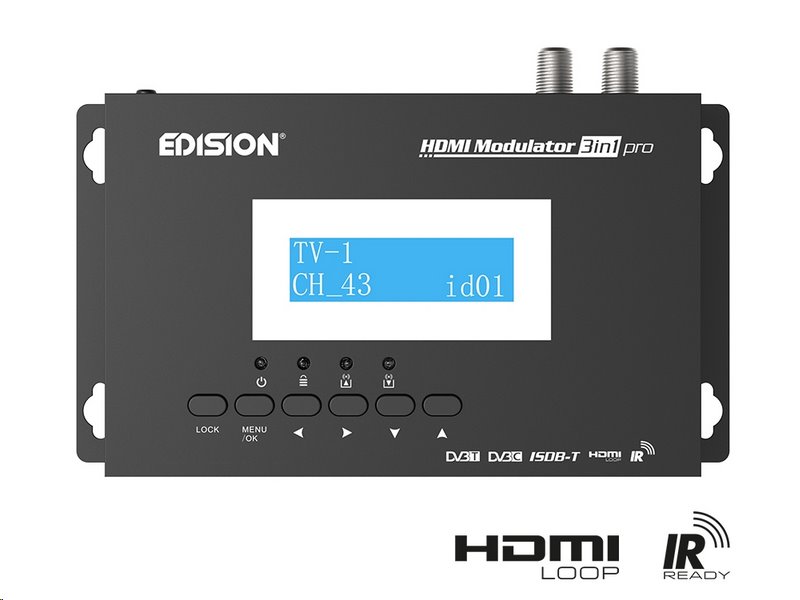

Přístroj je vybaven LCD displejem a šesti tlačítky na čelním panelu, což zajišťuje rychlé a pohodlné nastavení. Nabízí funkci rychlé předvolby (Fast Pre-Config), až 50 uživatelských profilů, možnost zálohy konfigurace přes USB a také snadnou aktualizaci softwaru. Modulátor pracuje s vysokou stabilitou a díky MER > 35 dB poskytuje kvalitní signál bez rušení.

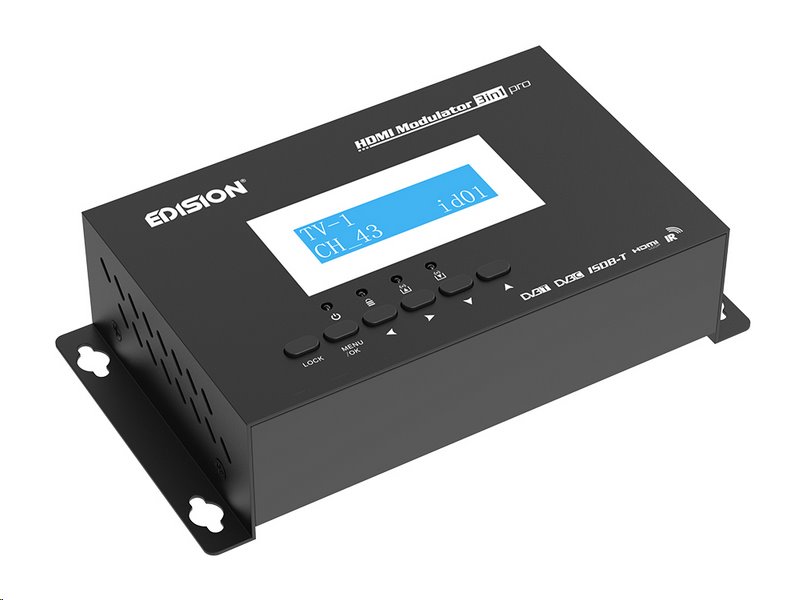

Spolehlivý hardware v kompaktním provedení


Uvnitř se nachází výkonný 800MHz 32bit ARM9 procesor, doplněný o DDRIII paměť a NOR Flash, což garantuje rychlé zpracování obrazu i zvuku.

Přístroj má nízkou spotřebu (max. 10 W), kompaktní rozměry 164 × 106 × 41 mm a váhu pouhých 0,7 kg.

Dodává se včetně univerzálního napájecího zdroje EU/UK a montážního příslušenství.


Technické specifikace


• Typ modulátoru: Digitální jednokanálový HDMI modulátor na DVB-T, DVB-C nebo ISDB-T – flexibilní využití v různých zemích a sítích

• Vstup HDMI: 1× HDMI v1.4a – připojení libovolného HDMI zařízení

• Výstup RF signálu: 1× digitální DVB-T / ISDB-T / DVB-C MPEG4 – distribuce v TV síti

• Frekvenční rozsah DVB-T: VHF (CH.5–12 / 174-230 MHz), UHF (CH.21–69 / 470-862 MHz ) – pokrytí standardního TV pásma

• Frekvenční rozsah ISDB-T: VHF (CH.7–13 / 174-216 MHz), UHF (CH.14–69 / 470-862 MHz) – kompatibilní s ISDB-T vysíláním

• Frekvenční rozsah DVB-C: 47–862 MHz – plná podpora kabelových pásem

• Loop-through funkce: HDMI i RF – možnost současného průchodu signálu

• IR ovládání po koaxiálu: Ano, vestavěný IR vysílač – komfortní dálkové ovládání zdroje signálu

• Max. rozlišení videa: Full HD 1080p / 60 fps – ostrý obraz bez ztráty kvality

• RF výstupní úroveň: 90 dBμV (nastavitelná +6 až -14 dBμV) – přizpůsobení různým instalacím

• MER: > 35 dB – vysoká kvalita výstupního signálu

• Šířka pásma: 6 / 7 / 8 MHz – univerzální nastavení dle potřeby

• Video kodeky: MPEG1, MPEG2, MPEG4, MPEG4 AVC – široká kompatibilita se standardy

• Audio kodeky: MPEGI, MPEGII, AAC, HE-AAC (2 kanály) – čistý zvuk ve všech formátech

• Procesor: ARM9 800 MHz 32bit – rychlé zpracování signálu

• Paměť: DDRIII 1Gbit/s + NOR Flash 32Mbit – stabilní provoz a rychlá odezva

• Funkce nastavení: Fast Pre-Config (50 ID), záloha přes USB, upgrade přes USB – snadná správa konfigurace

• Konektory: RF IN, RF OUT, IR OUT, USB, HDMI IN, HDMI OUT, DC 5V/2A, zemnění – kompletní konektivita

• Ovládání: LCD displej + 6 tlačítek – jednoduchá konfigurace

• Napájení: 100–240 V AC / 50–60 Hz, adaptér 5V/2A – univerzální použití

• Spotřeba: max. 10 W – úsporný provoz

• Provozní teplota: 0 °C až +50 °C – spolehlivý chod v běžných podmínkách

• Rozměry: 164 × 106 × 41 mm – kompaktní rozměry vhodné pro montáž

• Hmotnost: 0,7 kg – lehké provedení

• Barva: černá – elegantní vzhled

• Záruka: 2 roky

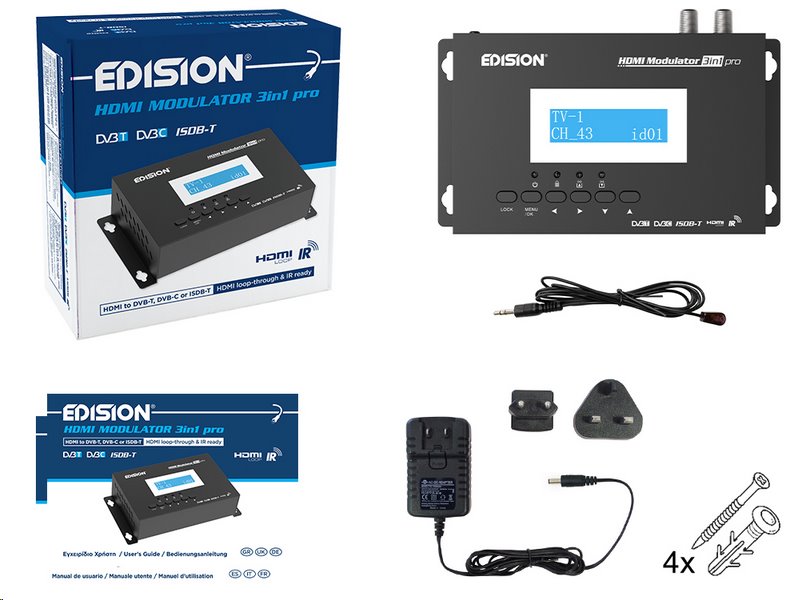

Obsah balení:


• HDMI modulátor EDISION 3in1

• Jack–IR Tx kabel

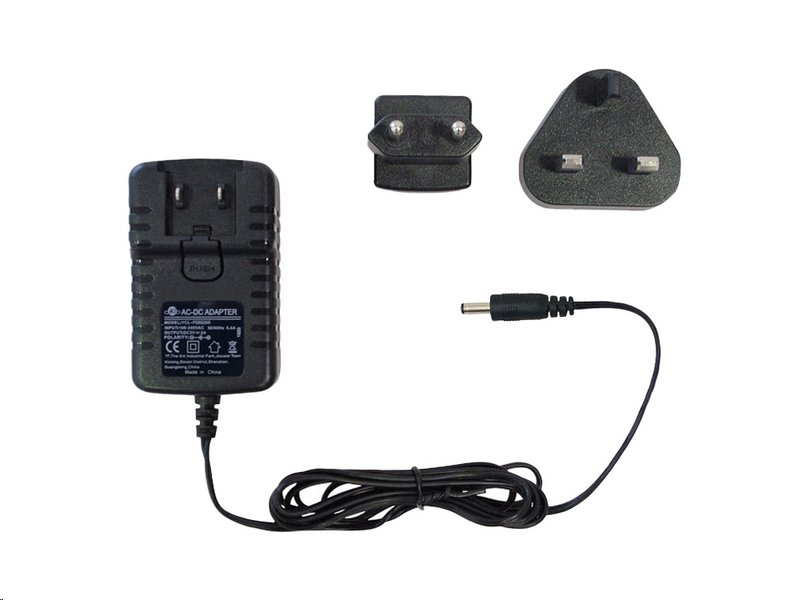

• Univerzální napájecí zdroj 5V/2A EU/UK

• Montážní sada (šrouby, úchytky)

• Uživatelský manuál (vícejazyčný)

FAQ – Časté dotazy


1. Na co lze modulátor EDISION 3in1 použít?
Je ideální pro distribuci HDMI signálu z přijímače, set-top boxu, DVD přehrávače, kamery nebo reklamního displeje do celé TV sítě. Využívá se v hotelech, penzionech, barech, nemocnicích, ale i v domácnostech.

2. Podporuje modulátor přenos v rozlišení Full HD?
Ano, podporuje až Full HD 1080p při 60 fps, takže kvalita obrazu zůstává zachována i při distribuci do více televizorů.

3. Lze k němu připojit i běžnou anténu?
Ano, díky funkci RF loop-through můžete smíchat stávající anténní signál s modulovaným HDMI výstupem.

4. Je složité nastavení?
Ne, modulátor má LCD displej s ovládacími tlačítky, rychlé předvolby a možnost zálohovat nastavení přes USB.
