Modulátor IKUSI MOD-203 HDMI - DVB-T (se zdrojem)

Modulátor IKUSI MOD-203 (1x HDMI – DVB-T HD se zdrojem)

Profesionální řešení pro převod HDMI signálu do DVB-T vysílání

Modulátor IKUSI MOD-203 je ideální zařízení pro hotely, penziony, sportovní bary, firmy i domácnosti, které chtějí snadno a kvalitně distribuovat HDMI nebo AV signál do televizní sítě ve standardu DVB-T.

Umožňuje převést libovolný zdroj (set-top box, Blu-ray přehrávač, satelitní přijímač, kamera, PC) do jednoho DVB-T kanálu, který je kompatibilní se všemi televizory vybavenými DVB-T tunerem.


Klíčové vlastnosti


• Převod HDMI nebo AV signálu do DVB-T kanálu – univerzální použití pro moderní i starší zařízení

• HDMI loop – možnost průchozího připojení dalšího zařízení

• Vstup pro TV (RF loop) – umožňuje smíchat modulovaný signál s již existujícími televizními kanály v rozvodu

• Plná kompatibilita s DVB-T normou (EN 300 744) – bezproblémový příjem na všech televizorech s DVB-T tunerem

• Vysoká kvalita modulace MER >35 dB – zaručuje čistý a stabilní obraz i zvuk

• Snadná konfigurace – nastavení přímo na čelním panelu pomocí LCD displeje a tlačítek

• Podpora PSI/SI tabulek a LCN – správné číslování a identifikace kanálů

• Více uložených konfigurací – možnost rychlého přepnutí mezi nastaveními

• Kompaktní a lehké provedení – rozměry 200 × 115 × 46 mm, hmotnost pouze 0,5 kg

• Kompletní balení – modulátor, napájecí adaptér, RCA/Jack A/V kabel, montážní sada a rychlý manuál

Kvalitní a stabilní přenos


Zařízení provádí v reálném čase kompresi dle standardu MPEG-4 a modulaci COFDM, čímž zajišťuje ostrý obraz a čistý zvuk. Modulátor vyniká vysokou kvalitou modulace MER > 35 dB, což zaručuje stabilní signál bez výpadků. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744).


Flexibilita a snadné nastavení


Velkou výhodou je možnost volby vstupu HDMI nebo A/V (součástí je RCA/Jack adaptér). Nastavení probíhá přímo na čelním panelu pomocí LCD displeje a tlačítek, takže odpadá nutnost složitého nastavování přes PC. Modulátor umožňuje ukládat více konfigurací do paměti a snadno mezi nimi přepínat.


Praktické funkce navíc


• HDMI loop výstup – umožňuje průchozí zapojení HDMI signálu do dalšího zařízení.

• RF loop – možnost smíchat signál s již existujícími kanály v anténní síti.

• Podpora LCN (Logical Channel Numbering) – zajišťuje správné řazení programů v TV.

• Vložení PSI/SI tabulek (PAT, PMT, SDT, NIT) – profesionální správu kanálů.

Spolehlivé provedení a snadná instalace


Kompaktní rozměry, robustní kovové provedení a dodávaný externí zdroj 12 V DC umožňují snadné nasazení v profesionálních i domácích instalacích.


Kde lze modulátor využít


Modulátor IKUSI MOD-203 najde široké uplatnění v různých prostředích:

• Hotely – ideální pro vložení vlastního uvítacího kanálu do hotelového TV rozvodu

• Sport bary a restaurace – možnost zobrazit signál z jednoho satelitního nebo IPTV přijímače na více televizorech najednou

• Bytové a firemní objekty – snadná distribuce obrazu z kamerového systému (např. vstupní kamera) do všech televizí v budově

• Domácnosti – sledování stejného HDMI signálu (set-top box, Blu-ray, multimediální přehrávač) na více televizorech současně

• Bezpečnostní systémy – propojení s CCTV rekordérem a zobrazení kamerového obrazu na libovolném televizoru


Konfigurace modulátoru je jednoduchá díky intuitivnímu menu a vestavěnému displeji. Navíc je možné uložit více konfigurací a kdykoli je znovu použít, aniž by bylo nutné zařízení pokaždé nastavovat od začátku.


Technické specifikace


HDMI vstup

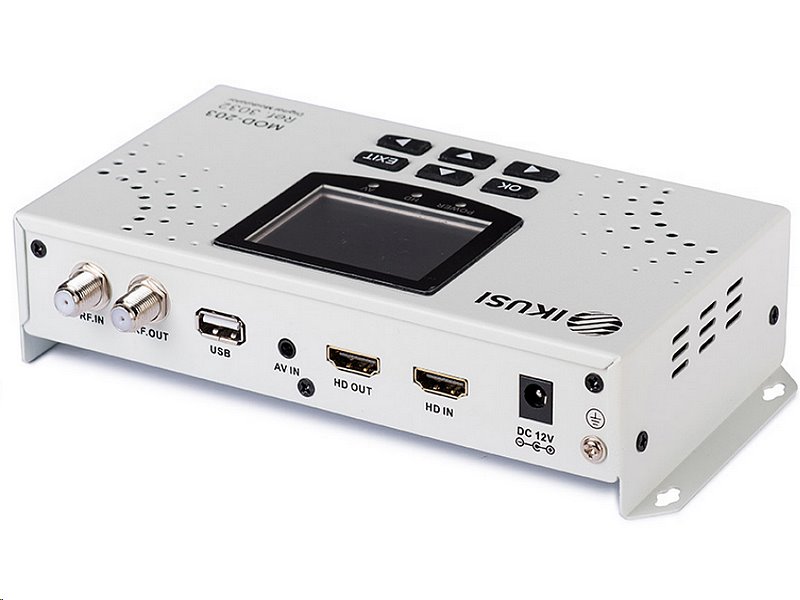

• Vstup: HDMI + RF (možnost AV přes adaptér)

• Rozlišení: až Full HD 1920×1080/60p (podpora více formátů 1080i, 720p)

• Bit rate: 1000 – 18000 Mbps

Zpracování signálu

• Video komprese: MPEG-4 AVC/H.264

• Max. rozlišení: 1920×1080/60p

• Audio: MPEG1 Layer II

• Podpora LCN: ano

• PSI/SI tabulky: ano (PAT, PMT, SDT, NIT)

COFDM DVB-T výstup

• Norma: ETSI EN 300 744 (plná kompatibilita DVB-T)

• Modulace: QPSK, 16QAM, 64QAM

• Počet nosných: 2K, 8K

• Ochranný interval: 1/4, 1/8, 1/16, 1/32

• Code rate: 1/2, 2/3, 3/4, 5/6, 7/8

• Frekvence: 50 – 950 MHz (krok 1 kHz)

• Šířka kanálu: 6/7/8 MHz

• Výstupní úroveň: 76 – 113 dBµV (nastavitelná po 1 dB)

• MER: >32 dB

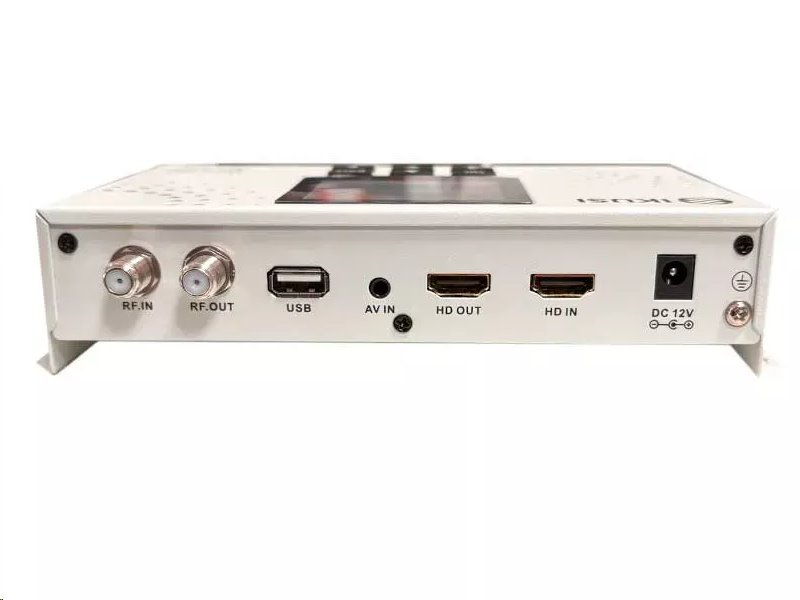

• Konektory: 2× F, impedance 75 Ω

Obecné parametry

• Napájení: 12 V DC (adaptér 100–240 V AC / 12 V DC součástí)

• Rozměry: 200 × 115 × 46 mm

• Hmotnost: 0,5 kg

Ovládání a rozhraní

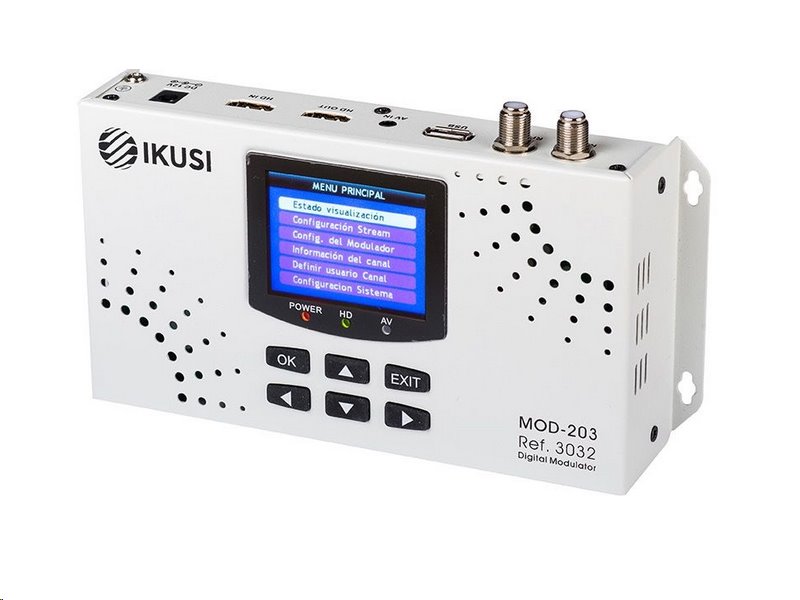

• Ovládání: LCD displej + tlačítka přímo na modulátoru

• Jazyk menu: angličtina

Obsah balení


• 1 × Ikusi MOD-203 modulátor – hlavní jednotka

• Napájecí adaptér 12V/2A – pro napájení modulátoru

• A/V adaptér Jack 3.5 Stereo - 3x CINCH – možnost připojení analogového signálu

• Rychlý instalační manuál – snadné uvedení do provozu

FAQ – Časté dotazy


1. Lze modulátor použít i s běžnými televizory?
Ano, výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744), takže funguje s každým televizorem vybaveným DVB-T tunerem.

2. Je možné připojit více zdrojů signálu?
Primárně je určen pro HDMI vstup, ale díky RCA/Jack A/V adaptéru můžete připojit i analogové zařízení.

3. Jak probíhá nastavení?
Modulátor se nastavuje přímo na LCD displeji s tlačítky na čelním panelu, konfigurace je rychlá a jednoduchá.

4. Je možné kombinovat signál s jinými kanály?
Ano, díky RF loop výstupu můžete modulovaný signál smíchat s již existujícími kanály v rozvodu.

5. V jakých instalacích se nejčastěji používá?
Typicky v penzionech, hotelech, školách, restauracích, sportovních barech a firemních rozvodech, kde chcete distribuovat HDMI obsah na více TV přes DVB-T.
