Montážní hliníkový profil H-70 délka 330mm, výška 70mm, EPDM, trapézový můstek

Montážní hliníkový profil H-70 – ideální řešení pro pevnou a efektivní instalaci fotovoltaických panelů

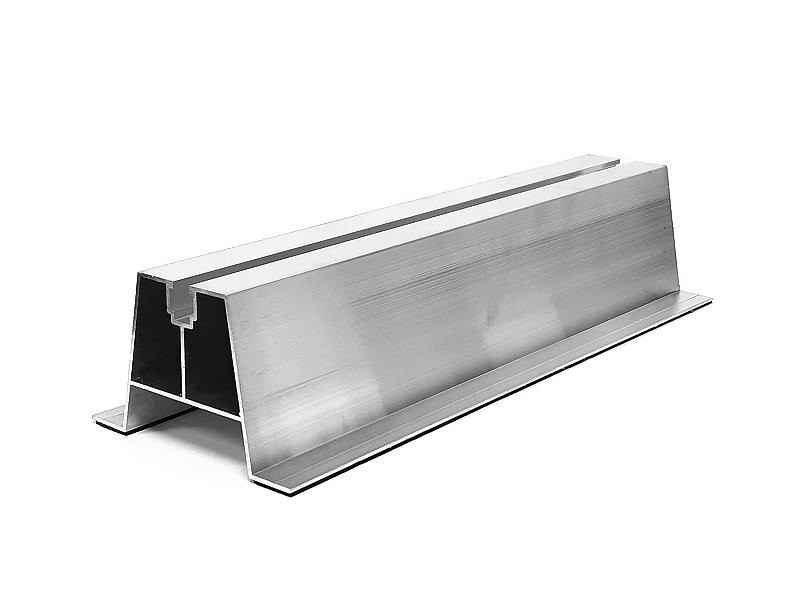

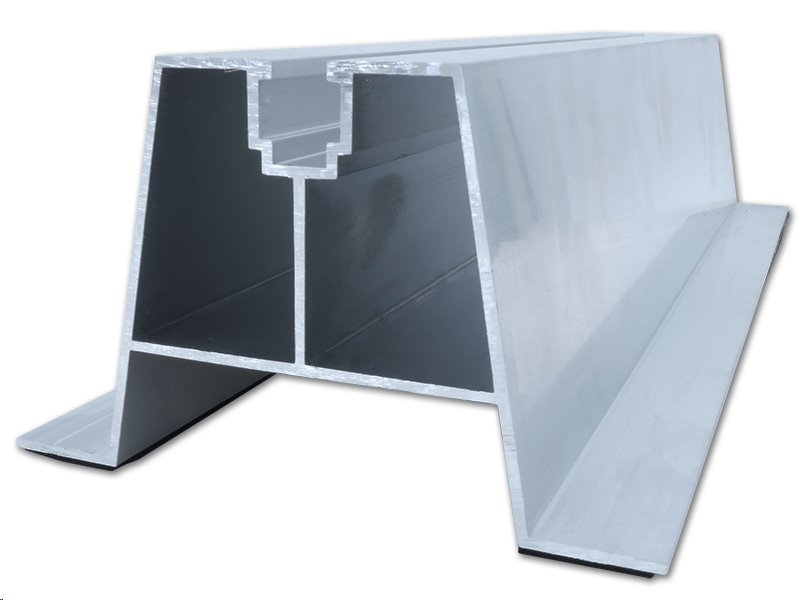

Montážní hliníkový profil H-70 s délkou 330 mm a výškou 70 mm (trapézový můstek) umožňuje snadnou a bezpečnou instalaci solárních panelů na trapézové plechy, plechové střechy nebo vlnité krytiny.

Profil je speciálně přizpůsoben pro upevnění FV panelů pomocí středových a koncových úchytů, což zajišťuje vysokou stabilitu a dlouhou životnost celé montáže.


Výhody montážního profilu H-70


✔ Efektivní odvětrání panelů – výška 70 mm umožňuje volné proudění vzduchu pod panely, čímž zajišťuje lepší chlazení a vyšší účinnost fotovoltaického systému.

✔ Univerzální použití – vhodný pro montáž na trapézové plechy, plechové střechy a vlnité krytiny, což zvyšuje variabilitu instalace.

✔ Vysoká pevnost a stabilita – speciálně navržený průřez profilu zvyšuje jeho mechanickou odolnost a zabraňuje deformacím.

✔ Rychlá a snadná instalace – horní kanál s kuličkovou posuvnou drážkou M8 umožňuje jednoduché uchycení svorek pomocí imbusových šroubů a čtvercových matic.

✔ Odolnost vůči povětrnostním podmínkám – vyroben z kvalitní hliníkové slitiny EN-AW-6063 s úpravou T6, která je lehká, pevná a odolná proti korozi.

✔ Těsnící EPDM guma – kontaktní plochy s krytinou střechy jsou opatřeny samolepící gumou, která eliminuje průnik vody a zajišťuje spolehlivé uchycení.

✔ Flexibilní montáž – možnost vytvoření otvorů dle potřeby, což umožňuje přizpůsobení různým typům střech a montážních podmínek.

✔ Nízká hmotnost – díky použití hliníku je profil lehký, což usnadňuje manipulaci a minimalizuje zatížení střechy.


Perfektní odvětrání a chlazení panelů

Díky výšce 70 mm mezi fotovoltaickými panely a střešní konstrukcí se vytváří volný prostor pro proudění vzduchu, který zajišťuje účinné chlazení panelů. Nižší provozní teplota panelů znamená vyšší efektivitu a delší životnost solárního systému.

Pevná a odolná konstrukce

Montážní profil je vyroben z hliníkové slitiny EN-AW-6063 s úpravou T6, která splňuje přísné normy PN-EN 573-3:2019 a PN-EN 755-2:2016. Speciální tvar průřezu zajišťuje vysokou pevnost prvku, což přispívá k lepší odolnosti proti mechanickému namáhání a povětrnostním podmínkám.

Těsnění a jednoduchá montáž

Profil je vybaven samolepící těsnící gumou EPDM, která eliminuje možnost průniku vody mezi střechou a montážní konstrukcí. Pro snadnou instalaci je profil opatřen speciální drážkou pro přesné polohování šroubů.

Flexibilní možnosti připevnění

Montážní prvky lze upevnit pomocí bimetalových samořezných šroubů nebo dalších doporučených upevňovacích prvků. Horní kanál umožňuje upevnění svorek pomocí imbusových šroubů a čtvercových matic M8, což zajišťuje pevné spojení panelů s montážní lištou.

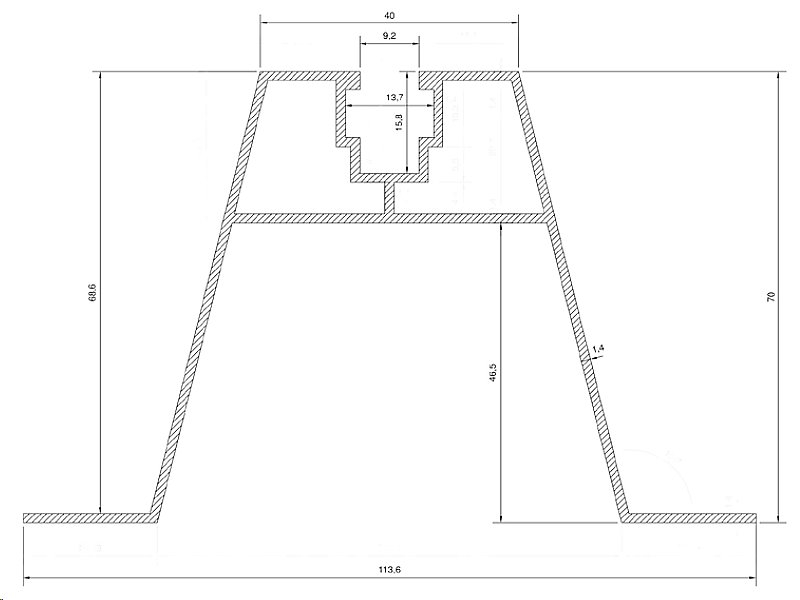

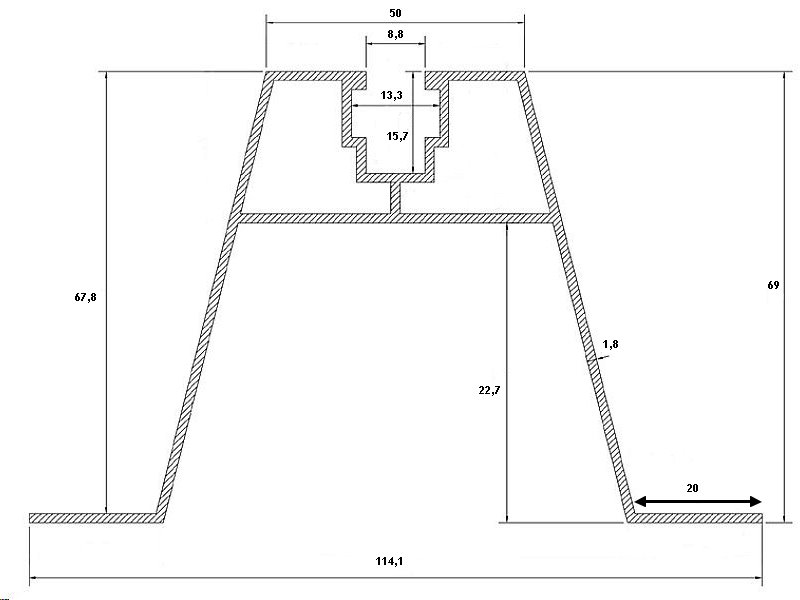

Technické specifikace:

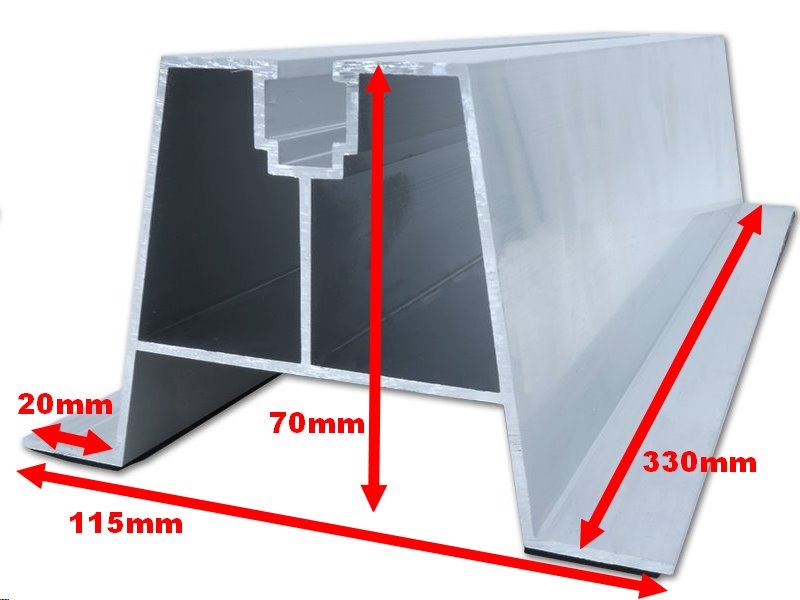

• Výška: 70 mm *(zajišťuje efektivní odvětrání panelů a pevné uchycení)
• Délka: 330 mm ± 5 mm *(snadná manipulace a instalace)
• Šířka základny: 114 mm *(poskytuje stabilní oporu pro upevnění)
• Tloušťka: 1,4 mm *(dostatečná pevnost při nízké hmotnosti)
• Materiál: Hliník třídy EN-AW-6063 (slitina T6) *(odolný proti korozi a mechanickému namáhání)


Montážní profil H-70 představuje spolehlivé, lehké a pevné řešení pro rychlou a stabilní instalaci fotovoltaických panelů na střechu.

Montáž montážního profilu H-70

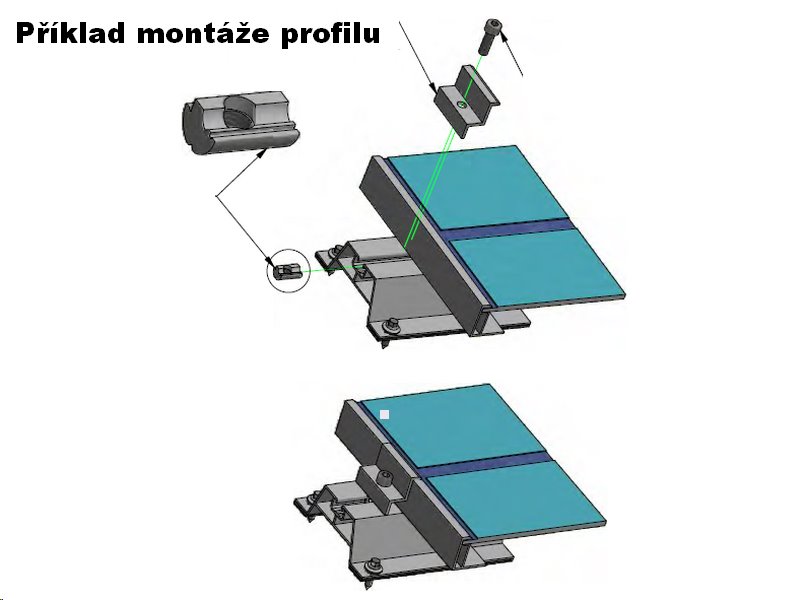

✔ Upevnění svorek – svorky se připevňují do horního kanálu s kuličkovou posuvnou drážkou M8, což umožňuje rychlou a přesnou instalaci (doporučené příslušenství: kód produktu 509296 – čtvercové matice M8).

✔ Bezpečné ukotvení – k podkladu se profil upevňuje pomocí 4 bimetalových samořezných šroubů, které zajišťují pevné spojení a odolnost vůči vibracím a povětrnostním podmínkám (doporučené příslušenství: kód produktu 511246).

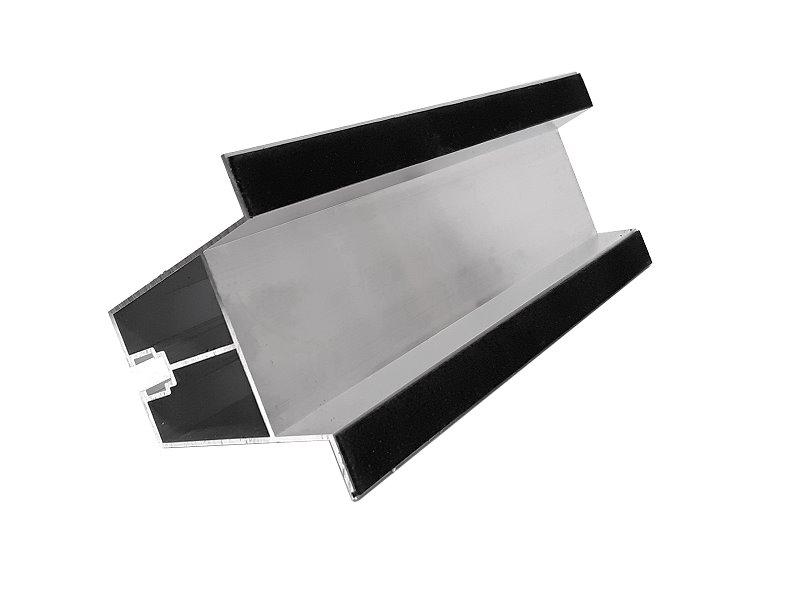

✔ Těsnící ochrana – kontaktní plochy profilu jsou opatřeny samolepící páskou s těsnící gumou EPDM, která eliminuje průnik vody a chrání střešní konstrukci před poškozením.

💡 Snadná montáž – díky jednoduchému upevnění a přizpůsobení profilu je instalace rychlá a efektivní.
