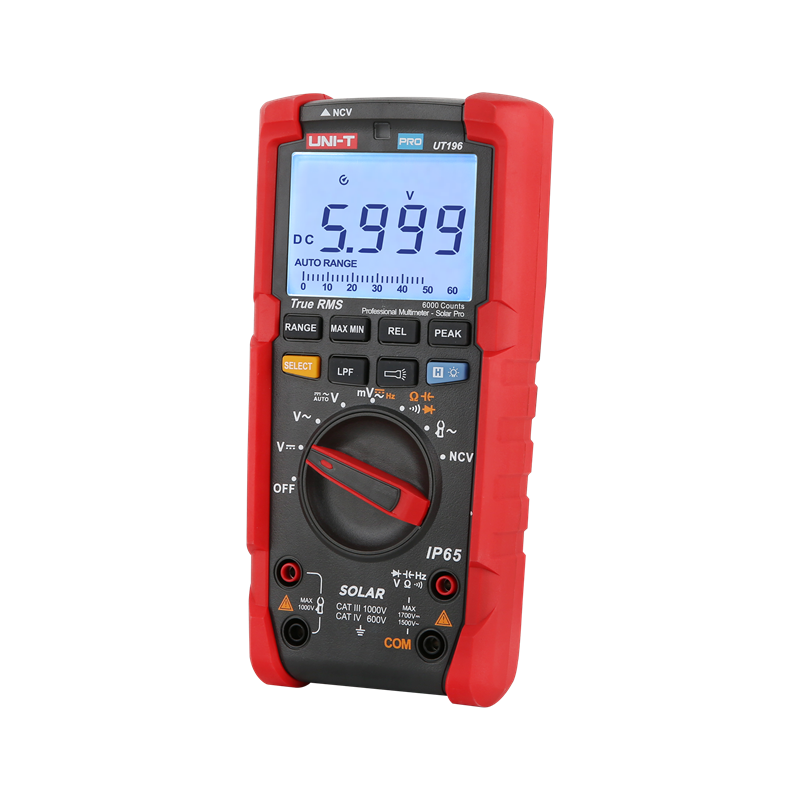

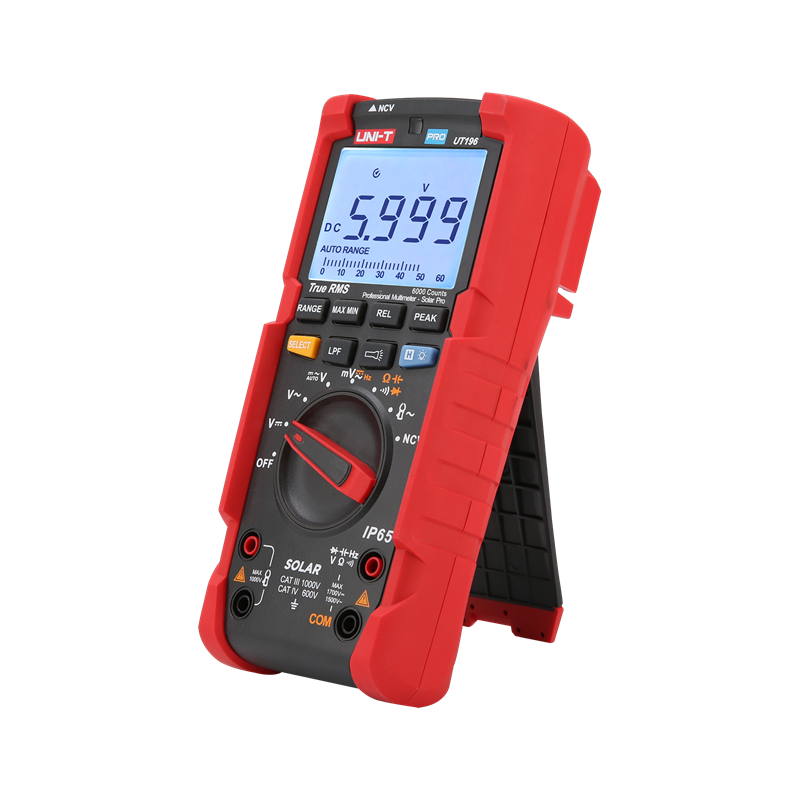

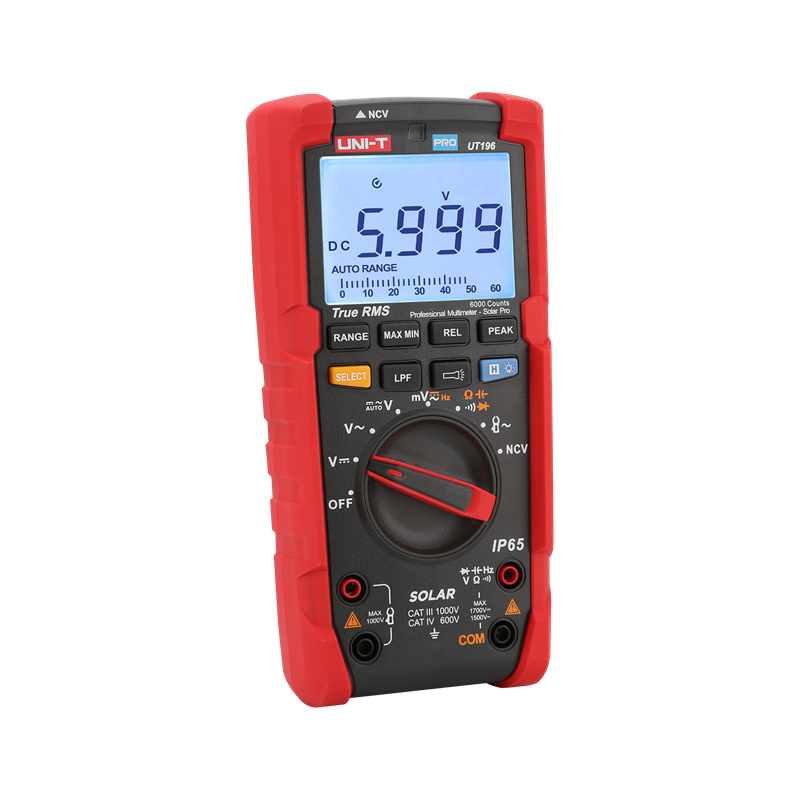

Multimetr UNI-T UT196 Solar PRO

Multimetr UNI-T UT196 Solar PRO — Měření až do 1700 V DC


Profesionální diagnostika fotovoltaiky bez kompromisů

Fotovoltaické a větrné systémy generují extrémně vysoká stejnosměrná napětí a jejich servis probíhá často v náročných venkovních podmínkách. Běžné měřicí přístroje na tyto hodnoty a prostředí nestačí, což vede k riziku poškození vybavení i úrazu technika. Zvláště u moderních střídačů navíc hrozí zkreslení výsledků vysokofrekvenčním rušením.

Multimetr UNI-T UT196 Solar PRO je navržen přímo pro potřeby energetiky. Bezpečně změří stejnosměrné napětí až 1700 V DC a střídavé napětí do 1500 V AC. Díky technologii True RMS poskytuje naprosto přesné hodnoty i u neharmonických průběhů. Navíc je zkonstruován pro přežití v terénu — tělo přístroje splňuje normu krytí IP65 a bez úhony vydrží pád z výšky 2 metrů.

Co oceníte při práci na solárních instalacích


• Měření až 1700 V DC / 1500 V AC — plně pokrývá požadavky moderních solárních instalací a bateriových úložišť.

• Technologie True RMS — zaručuje přesné měření efektivních hodnot i u zkreslených signálů za střídači.

• Filtr dolní propusti (LPF) — spolehlivě odfiltruje vysokofrekvenční rušení nad 1,2 kHz generované měniči.

• Krytí IP65 a pádová odolnost 2 m — robustní konstrukce je plně chráněna proti prachu, tryskající vodě i mechanickým nárazům.

• Bezkontaktní detekce napětí (NCV) — umožňuje rychlé a bezpečné ověření přítomnosti napětí bez obnažování vodičů.

• Režim nízké impedance — eliminuje takzvaná „falešná“ (ghost) napětí indukovaná v souběžných vedeních.

• Podpora externí proudové smyčky — s modulem UT-CS09D Flex (není součástí) změříte střídavý proud až do 3000 A.

• Zadržení špičkových hodnot (Peak Hold) — zachytí i extrémně krátké napěťové nebo proudové špičky.

Nezastaví tě prach, voda ani tma


Práce na střechách, v rozvodnách nebo technických místnostech vyžaduje přístroj, na který se nemusíte ohlížet. Tento multimetr disponuje robustním pouzdrem s certifikací IP65, což znamená naprostou prachotěsnost a odolnost proti přímému proudu vody z libovolného směru.

K tomu výrobce přidal integrovanou LED svítilnu, která osvětlí tmavé rozvaděče, a velký, jasně podsvícený duální LCD displej. Ani za přímého slunce nebo naopak v úplné tmě neztratíte přehled o naměřených datech.


Přesnost, na kterou se můžeš spolehnout


Srdcem přístroje je vysoce přesný A/D převodník schopný zobrazit maximální hodnotu 6000 digitů na displeji. Rychlost vzorkování dosahuje 2 až 3 obnovení za sekundu, což doplňuje plynulý 31segmentový analogový bargraf reagující rychlostí 30 měření za vteřinu.

Přístroj umí automaticky rozpoznávat střídavé a stejnosměrné napětí v rozsahu 0 V až 600 V a měří kapacitu až do ohromných 60 mF, což je zásadní pro diagnostiku kondenzátorů v průmyslových měničích.


Řešení pro každodenní výzvy


Pokud diagnostikujete výstup solárního střídače, často narážíte na silné vysokofrekvenční rušení. Po zapnutí funkce LPF (Low Pass Filter) multimetr odřízne frekvence nad 1,2 kHz s útlumem ≥ -3dB a vy získáte čistou hodnotu pracovního napětí.

Dalším častým problémem v průmyslových rozvodech je indukované (falešné) napětí na odpojených vodičích. Zapnutím režimu nízké impedance dojde k okamžitému vybití této kapacitní vazby a displej ukáže skutečnou nulu, čímž zabráníte zbytečnému hledání neexistujících závad.


Komu tento multimetr usnadní práci


Tento model je primárně určen pro certifikované servisní techniky fotovoltaických systémů, kteří potřebují bezpečně měřit DC napětí přesahující 1000 V. Využijí ho však také průmysloví elektrikáři a projektanti, pracující v provozech s vysokou mírou prachu a vlhkosti, kde je vyžadována bezpečnostní kategorie CAT IV 600V. Díky robustnosti a širokému spektru funkcí je ideálním parťákem i pro údržbáře větrných elektráren a rozsáhlých bateriových úložišť.


Multimetr v praxi: 3 typické scénáře nasazení


Diagnostika solárních stringů a MPPT regulátorů

Při instalaci nebo servisu rozsáhlých fotovoltaických polí dosahuje napětí naprázdno (Voc) na sdružených stringech běžně hodnot vysoce přesahujících 1000 V. Běžný multimetr zde končí, případně představuje fatální bezpečnostní riziko. S UT196 můžete bezpečně změřit napětí až 1700 V DC přímo na vstupu. Rychle tak ověříte správné zapojení panelů do série ještě před jejich trvalým připojením na vstup MPPT regulátoru. Díky mimořádnému rozsahu a jemnému rozlišení přístroj hravě využijete i při balancování a diagnostice moderních 24V a 48V bateriových úložišť.

Měření na výstupu DC/AC střídačů pomocí LPF filtru

Výstupní napětí ze solárních střídačů bývá silně zarušeno vysokofrekvenčními složkami, a to občas i u prémiových modelů s čistým sinusovým průběhem. Pokud na výstupu střídače měříte napětí klasickým přístrojem, naměřené hodnoty mohou chaoticky kolísat. Po stisknutí tlačítka a aktivaci filtru dolní propusti (LPF) multimetr automaticky s útlumem -3 dB ořízne veškeré rušivé frekvence nad 1,2 kHz. Společně s technologií True RMS tak získáte stabilní a absolutně přesnou efektivní hodnotu základní frekvence 50 Hz.

Odhalení „falešných“ napětí v průmyslových trasách

Při propojování rozvaděčů vedou odpojené fázové vodiče často v dlouhém souběhu se živými vodiči 230 V / 400 V. Díky kapacitní vazbě se na „mrtvém“ vodiči může snadno indukovat falešné napětí. Běžný multimetr s extrémně vysokou vstupní impedancí tento signál zachytí, na displeji ukáže například 90 V a technik začne zbytečně hledat zkrat nebo poruchu izolace. Přepnutím UT196 do režimu měření s nízkou impedancí dojde k okamžitému vybití této kapacitní vazby – indukované napětí spadne na nulu a vy s jistotou víte, že okruh je skutečně bez napětí a bezpečný pro práci.


Technické specifikace


• DC napětí: 600 mV / 6 V / 60 V / 600 V / 1700 V ±(0,2%+5) — Zvládne i ty nejvýkonnější fotovoltaické stringy.

• AC napětí (True RMS): 600 mV / 6 V / 60 V / 600 V / 1500 V ±(0,8%+3) — Přesné měření na výstupech průmyslových měničů.

• Automatické rozpoznání AC/DC: 0 V až 600,0 V — Zrychluje práci při rutinní diagnostice smíšených obvodů.

• Vstupní impedance (mV): cca 1 GΩ (DC) / cca 10 MΩ (AC) — Minimální ovlivnění citlivých měřicích obvodů.

• Měření odporu: 600 Ω až 60 MΩ ±(0,8%+2) — Od přesných snímačů až po izolační bariéry.

• Měření kapacity: 60 nF až 60 mF ±(1,9%+5) — Extra velký rozsah pro testování kondenzátorů výkonové elektroniky.

• Měření frekvence: 60 Hz až 1 MHz ±(0,08%+4) — Kompletní pokrytí od sítě po VF signály.

• AC proud (přes externí smyčku): 30 A / 300 A / 3000 A ±(0,8%+8) — Možnost rozšíření o ohebnou smyčku UT-CS09D Flex pro silové vodiče.

• Zobrazení displeje: 6000 digitů, duální, podsvícený — Jemné rozlišení pro přesné odečty hodnot.

• Analogový bargraf: 31 segmentů (30x / sekundu) — Ideální pro sledování rychlých změn a trendů měřené veličiny.

• Test diod: Ano (napětí naprázdno cca 3 V) — Pro rychlou kontrolu polovodičových přechodů.

• Prozvonění (kontinuita): Ano (pípnutí při R ≤ 10 Ω) — Okamžitá zvuková kontrola celistvosti vodiče.

• Krytí: IP65 — Kompletní ochrana před prachem a tryskající vodou.

• Pádová odolnost: 2 metry — Garantovaná funkčnost i po tvrdém pádu na beton.

• Bezpečnostní kategorie: CAT III 1000V, CAT IV 600V — Nejvyšší stupeň ochrany pro práci na hlavních domovních a průmyslových rozvodech.

• Certifikace: CE, UKCA, cETLus — Plná shoda s evropskými i světovými normami EN61010.

• Napájení: 9V baterie (6F22) — Standardní a snadno dostupný zdroj energie.

• Rozměry: 195 × 95 × 58 mm — Ergonomický tvar pro jistý úchop i v ochranných rukavicích.

• Hmotnost: 485 g — Poctivá, ale únosná hmotnost odpovídající stupni krytí a ochran.

FAQ — Časté otázky zákazníků


1. Mohu s tímto multimetrem měřit proud klasickými hroty? Tento model nedisponuje interním bočníkem pro přímé měření proudu, aby byla zajištěna maximální izolace pro měření extrémního napětí 1700 V. Pro měření střídavého proudu je přístroj připraven pro připojení externí proudové smyčky UT-CS09D Flex (až do 3000 A).

2. K čemu přesně slouží tlačítko LPF a kdy ho použít? LPF (Low Pass Filter) je dolní propust. Zapněte ji, když měříte výstupní střídavé napětí ze solárního střídače nebo frekvenčního měniče. Odfiltruje rušivé frekvence nad 1,2 kHz a zajistí, že multimetr změří skutečné napětí základní harmonické frekvence, nikoli vf šum.

3. Je měření True RMS skutečně důležité? Ano, zvláště u solárních systémů a moderní elektroniky. Levné multimetry bez True RMS předpokládají ideální sinusový průběh sítě. Pokud měříte za střídačem (kde průběh sinusovky bývá „zubatý“ nebo zkreslený), běžný multimetr ukáže chybu klidně o desítky voltů. UT196 ukáže přesnou efektivní hodnotu.

4. Jak citlivá je bezkontaktní zkoušečka NCV? Funkce NCV (Non-Contact Voltage) spolehlivě detekuje střídavé elektromagnetické pole v běžných instalacích 230V/400V. Přiblížením horní hrany multimetru k vodiči začne přístroj opticky a zvukově signalizovat přítomnost fázového napětí.

5. Zvládne multimetr práci na dešti? Ano, přístroj splňuje certifikaci IP65. To znamená, že je plně prachotěsný a odolá tryskající vodě ze všech směrů. Práce v mírném i silnějším dešti přístroj nepoškodí.

6. Co je obsahem prodejního balení? V balení najdete samotný multimetr UNI-T UT196 Solar PRO, originální testovací kabely dimenzované na příslušná napětí, jednu 9V baterii (6F22) pro okamžitý start a návod k použití.

7. Proč se u přístroje uvádí CAT III 1000V i CAT IV 600V? Tyto kategorie určují, kde v elektroinstalaci můžete bezpečně pracovat. CAT IV 600V dovoluje měřit přímo u zdroje napájení budovy (hlavní přívod, venkovní vedení) do 600 V. CAT III 1000V umožňuje měřit v domovních nebo průmyslových rozvaděčích a zásuvkách až do napětí 1000 V.
