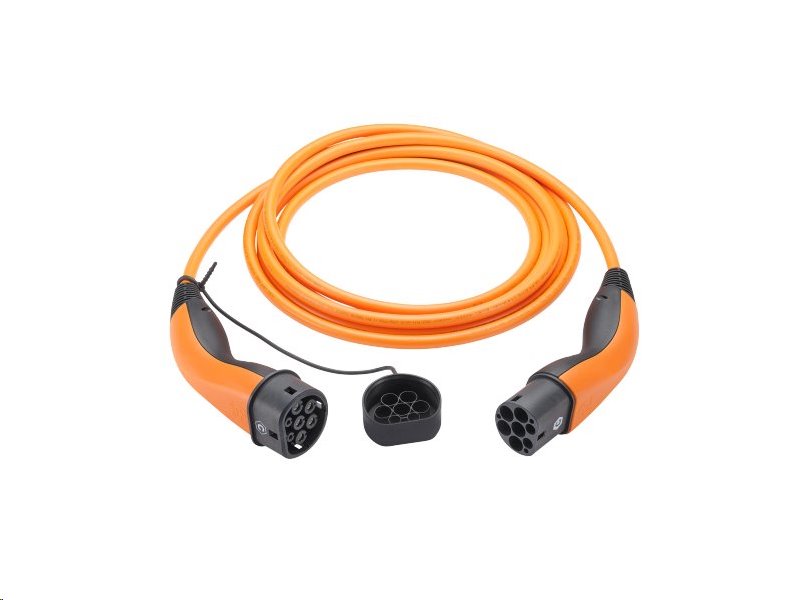

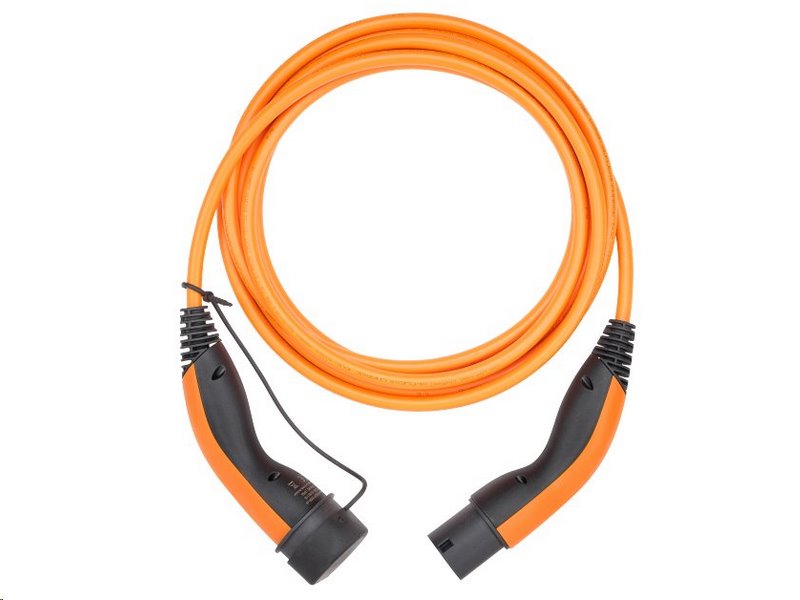

Nabíjecí kabel LAPP 61789 5m Type 2 / Type 2, 3x32A, 400V, 22kW

LAPP 61789 Type 2 / Type 2 (5 m, 22 kW) — Certifikované 32A nabíjení dle IEC norem

Bezpečné a rychlé AC nabíjení elektromobilu na veřejných stanicích i wallboxech

Pomalé jednofázové dobíjení z běžné zásuvky výrazně prodlužuje odstávku elektromobilu a na veřejných nabíjecích stanicích vás zbytečně zdržuje. Při každodenním používání navíc dochází k mechanickému opotřebení konektorů, přehřívání kontaktů a riziku poškození kabelu z důvodu nešetrného zacházení nebo přejetí vozidlem.

Třífázový nabíjecí kabel LAPP 61789 Mode 3 podporuje nabíjecí výkon až 22 kW (3x32 A / 440 V AC), což umožňuje využít maximální potenciál palubní dobíječky vašeho EV. Kabel je vybaven vysoce odolným pláštěm ÖLFLEX® CHARGE, postříbřenými kontakty s minimálním přechodovým odporem a splňuje přísné normy IEC a EN. Díky vysokému stupni krytí IP55 a provozní odolnosti v rozsahu -40 °C až +50 °C zajišťuje stabilní a bezpečné přenosy energie i v náročných povětrnostních podmínkách.


Klíčové parametrické výhody pro spolehlivý provoz


• Maximální nabíjecí výkon 22 kW — plné využití 3fázové palubní nabíječky s dimenzováním proudu až 32 A.

• Prémiový plášť ÖLFLEX® CHARGE — vysoce flexibilní pryžový materiál odolný vůči olejům, UV záření i mechanickému oděru.

• Postříbřené konektory — minimalizují přechodový odpor, zabraňují přehřívání spojů a prodlužují životnost kontaktů.

• Krytí IP55 a podélná vodotěsnost — spolehlivá ochrana proti vniknutí prachu a stříkající vody z jakéhokoli úhlu.

• Standardizované konektory Type 2 — plná kompatibilita se všemi evropskými vozidly (BEV i PHEV) a nabíjecími stanicemi vč. CCS Combo 2.

• Ochranná krytka konektoru — zabraňuje usazování nečistot a vlhkosti na kontaktech během transportu v kufru.

• Vysoká tepelná odolnost (-40 °C až +50 °C) — bezproblémová funkčnost v mrazivých zimách i při letním nabíjení na přímém slunci.

• Certifikovaný Mode 3 standard — splňuje normy IEC a EN pro bezpečné automatické řízení nabíjecího procesu palubní elektronikou.


Třífázový přenos 32 A bez energetických ztrát a přehřívání

Pro dosažení plného výstupního výkonu 22 kW využívá kabel vodiče s průřezem 6 mm², které jsou zkonstruovány pro stabilní dlouhodobou zátěž 32 A při jmenovitém napětí 440 V AC. Oproti běžným kabelům s méně kvalitními kontakty zajišťuje konstrukce LAPP minimální napěťové ztráty.

Postříbřené měděné kontakty neoxidují a zachovávají si špičkovou vodivost i při častém zapojování v nepříznivém počasí. Odolnost materiálu ÖLFLEX® CHARGE navíc garantuje, že si kabel zachová vysokou ohebnost i při mrazech pod -20 °C, což zásadně usnadňuje manipulaci a navíjení do zavazadlového prostoru.


Univerzální řešení pro každodenní dobíjení v terénu i na firemním wallboxu

V praxi kabel LAPP 61789 představuje nepostradatelný propojovací prvek v několika klíčových scénářích:

• Veřejné AC stanice na cestách: Při dojezdu k veřejnému nabíjecímu stojanu bez integrovaného kabelu stačí zasunout Type 2 zástrčku do stanice a spojku do vozidla. Palubní elektronika automaticky rozpozná vlastnosti kabelu (32 A / Mode 3) a bezpečně zahájí nabíjení na maximálním supported příkonu.

• Firemní a domácí wallboxy s Type 2 zásuvkou: Ideální pro řidiče firemních elektromobilů, kteří střídají nabíjení na firemním wallboxu a na veřejných místech. Kabel vyniká nízkou hmotností 3 008 g a délkou 5 metrů, což poskytuje dostatečnou flexibilitu při zaparkování v různé vzdálenosti od nabíjecí stanice.


Cílové skupiny a oblasti použití

Kabel je navržen pro:

• Majitele elektromobilů (BEV) a plug-in hybridů (PHEV) s třífázovou palubní nabíječkou (11 kW nebo 22 kW), kteří vyžadují spolehlivý nabíjecí kabel pro každodenní použití na veřejných nabíjecích stanicích.

• Flotilové správce a firemní zákazníky, kteří vybavují firemní vozový park certifikovanou a normovanou nabíjecí technikou dimenzovanou pro náročný B2B provoz.

• Elektroinstalační firmy a dodavatele wallboxů, kteří dodávají kompletní nabíjecí infrastrukturu včetně schváleného příslušenství podle ČSN IEC/EN norem.


Vysoce odolná konstrukce s dlouhou životností

Kabel LAPP 61789 je vyroben v souladu s evropskými ekologickými a bezpečnostními normami IEC a EN. Použité materiály ÖLFLEX® CHARGE a robustní konektory nepodléhají rychlé degradaci vlivem UV záření a olejů, což výrazně prodlužuje životnost výrobku a snižuje množství elektroodpadu. Na produkt se vztahuje bezplatný zpětný odběr elektrozařízení.


Technické specifikace


• Typ kabelu: Mode 3, rovný — Standardizovaný propojovací kabel pro AC nabíjecí stanice.

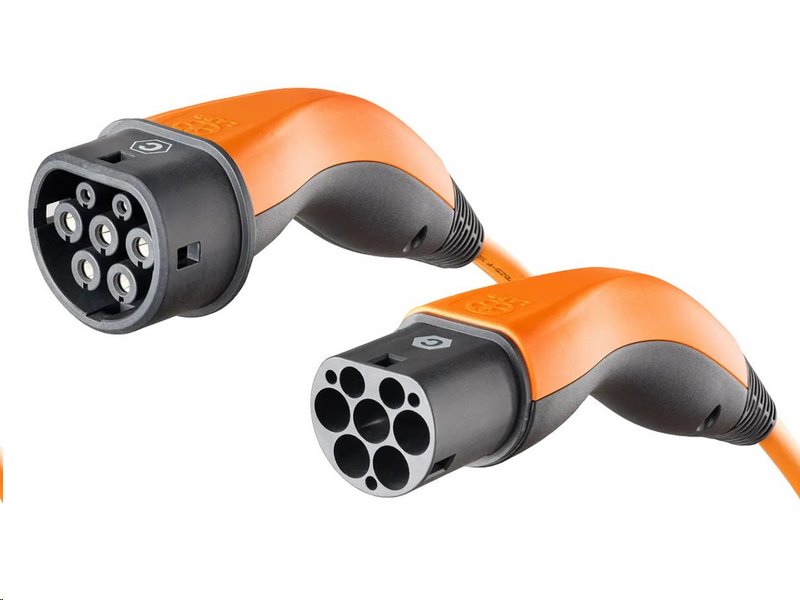

• Konektor 1: Type 2 (male / samec) — Pro připojení do zásuvky nabíjecí stanice nebo wallboxu.

• Konektor 2: Type 2 (female / samice) — Pro připojení do nabíjecího portu elektromobilu.

• Maximální nabíjecí výkon: 22 kW — Umožňuje rychlé třífázové dobíjení při zátěži 32 A.

• Maximální proud: 32 A — Dimenzováno pro plné 32A zatížení na fázi.

• Jmenovité napětí: 440 V (AC) — Třífázová střídavá soustava.

• Počet fází: 3 — Podpora třífázového i jednofázového nabíjení.

• Průřez vodičů: 6 mm² — Zajišťuje nízký odpor a minimální zahřívání při dlouhodobém 32A odběru.

• Materiál pláště: ÖLFLEX® CHARGE — Olejovzdorná, elastická a mechanicky odolná pryžová směs.

• Délka kabelu: 5 m — Optimální dosah mezi vozidlem a nabíjecím stojanem.

• Stupeň krytí: IP55 — Odolnost proti prachu a tryskající vodě.

• Provozní teplota: -40 °C až +50 °C — Spolehlivý provoz v extrémním mrazu i horku.

• Kontakty: Postříbřené — Minimální přechodový odpor a vysoká korozní odolnost.

• Barva: Oranžová — Vysoká viditelnost kabelu na zemi snižuje riziko zakopnutí či přejití.

• Hmotnost: 3008 g — Snadná manipulace a transport v zavazadlovém prostoru.

• Certifikace a normy: IEC / EN — Plynulá kompatibilita s evropskými standardy nabíjení a CCS Combo 2.


FAQ — Časté otázky zákazníků


1. Mohu tento 22kW kabel použít i pro auto, které má pouze 11kW nebo 7,4kW palubní nabíječku?

Ano, kabel je plně zpětně kompatibilní. Palubní elektronika auta a nabíjecí stanice si samy dohodnou maximální proud. Kabel dimenzovaný na 22 kW (32 A) bude bezpečně fungovat i při nabíjení výkony 11 kW, 7,4 kW nebo 3,7 kW.

2. Pasuje tento kabel do všech veřejných nabíjecích stanic v ČR a EU?

Ano, zástrčka Type 2 (Mennekes) je evropským standardem pro AC nabíjení. Kabel pasuje do všech veřejných stojanů s Type 2 zásuvkou a do aut se zásuvkou Type 2 nebo kombinovanou zásuvkou CCS Combo 2.

3. Co se stane, když po kabelu omylem přejedu autem?

Konstrukce konektorů a plášť ÖLFLEX® CHARGE jsou navrženy s vysokou odolností proti mechanickému tlaku a přejetí vozidlem. Přesto doporučujeme vyvarovat se zbytečnému přejíždění konektorů.

4. Je kabel vodotěsný? Mohu nabíjet na dešti nebo ve sněhu?

Ano, kabel disponuje krytím IP55 a je podélně vodotěsný. Lze jej bez obav používat při dešti, sněžení i v mrazu až do -40 °C.

5. Obsahuje balení ochranný obal nebo krytky?

Kabel je vybaven integrovanou ochrannou krytkou na spojce (strana vozidla), která chrání kontakty před prachem a nečistotami.

6. Jaký je rozdíl mezi nabíjecím kabelem Mode 2 a Mode 3?

Mode 2 kabel obsahuje vestavěnou řídicí jednotku pro zapojení do běžné 230V zásuvky. Mode 3 kabel (jako tento LAPP 61789) je přímý propojovací kabel určený pro zapojení mezi nabíjecí stanici/wallbox a elektromobil, kde řízení probíhá přímo mezi stanicí a vozem.

7. Jakým průřezem vodičů je tento kabel vybaven a proč na tom záleží?

Kabel disponuje vodiči o průřezu 6 mm². Tento dimenzovaný průřez je nezbytný pro bezpečný a trvalý průchod proudu 32 A na fázi bez nadměrného zahřívání kabelu a napěťových ztrát.
