Napájecí zdroj s vyhýbkou 12V / 200mA Televes 579401 pro anténu Ellipse

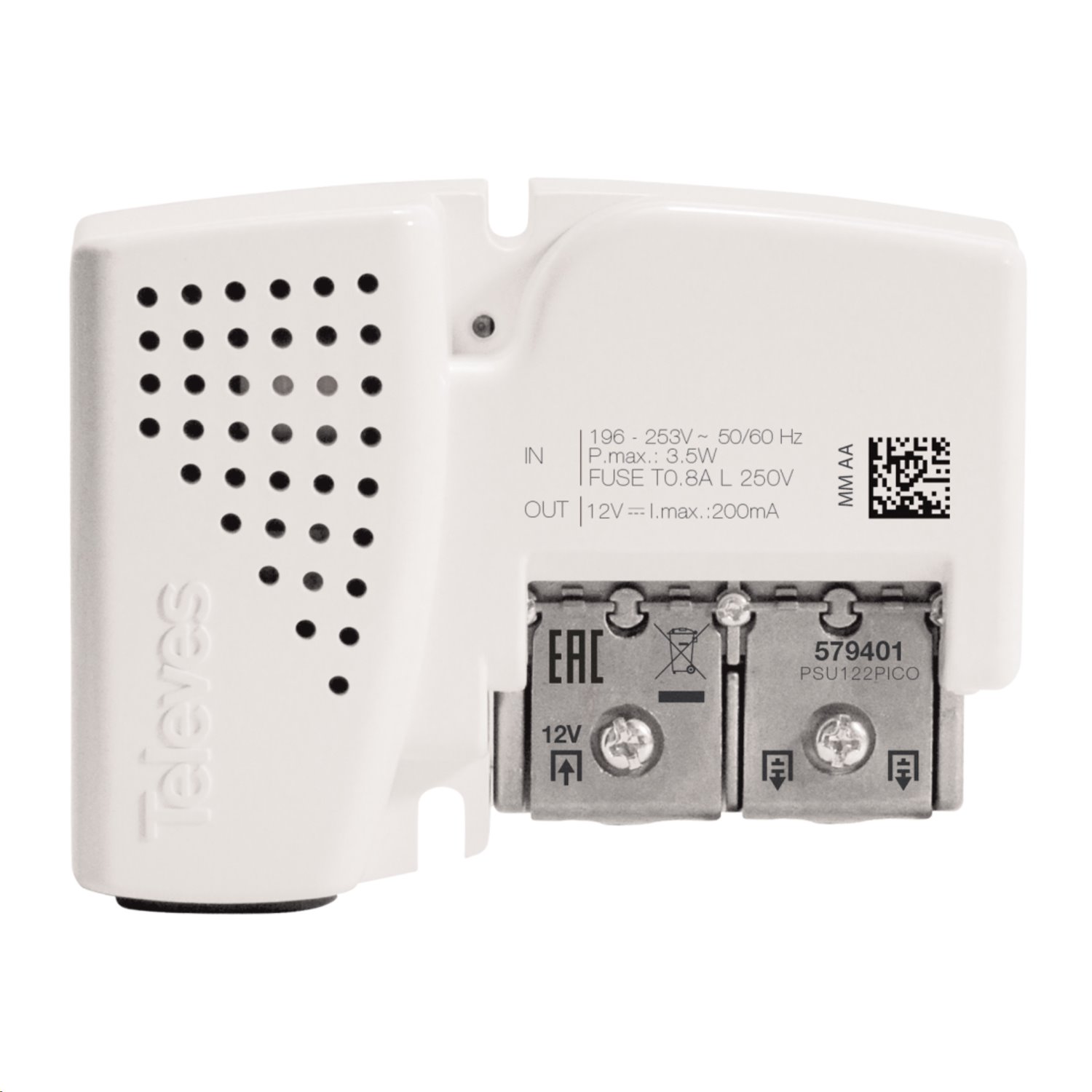

Adaptér s výhybkou 12V / 200mA Televes 579401 – Napájecí zdroj se systémem EasyF a 2 výstupy pro antény


Stabilní napájení aktivních antén a rozbočení signálu bez ztráty kvality

Při instalaci moderních aktivních antén pro příjem pozemního vysílání DVB-T2 (jako je řada Televes Ellipse nebo DAT Boss) i předzesilovačů je klíčové zajistit stabilní stejnosměrné napájení po koaxiálním kabelu bez vnášení rušení do televizního signálu. Běžné levné lineární zdroje s plastovými výhybkami se často přehřívají, vykazují zbytečně vysoký odběr ze sítě a při nutnosti připojit druhý televizor vyžadují instalaci dalšího samostatného rozbočovače, který zvyšuje celkový útlum na trase a přidává přechodové odpory na F-konektorech.

Spínaný napájecí zdroj Televes 579401 (Picokom) s integrovanou výhybkou a širokopásmovým rozbočovačem toto řeší v jednom kompaktním krytu. Do anténního vstupu dodává stabilizované napětí 12 V DC s proudem až 200 mA, přičemž díky špičkové spínané technologii snižuje spotřebu elektrické energie až o 40 % (příkon max. 3,5 W). Zařízení pracuje v širokém frekvenčním pásmu 5–2400 MHz a rovnou dělí přijatý signál do 2 plnohodnotných výstupů s minimálním vložným útlumem. Patentovaný systém připojení EasyF navíc zcela eliminuje šroubování klasických F-konektorů a zaručuje bleskovou montáž s vysokým elektromagnetickým stíněním.


Klíčové vlastnosti a technické přínosy zdroje Televes 579401


• Spínaný zdroj 12 V DC / 200 mA – zajišťuje spolehlivé vzdálené napájení aktivních antén (např. Televes Ellipse) a zesilovačů přímo po koaxiálním svodu bez nutnosti tahat k anténě napájecí kabel.

• Integrovaný 2cestný rozbočovač (1 vstup / 2 výstupy) – umožňuje přímé připojení dvou televizorů nebo set-top boxů bez nutnosti dokupovat a zapojovat externí rozbočovač.

• Bezkonkurenční systém připojení EasyF – koaxiální kabel se vkládá přímo pod přítlačnou svorku bez šroubování F-konektorů, což šetří čas montáže i peníze za konektory a zabraňuje vytržení kabelu.

• Úsporný spínaný provoz (max. 3,5 W) – vysoká účinnost spínaného zdroje snižuje trvalou spotřebu energie o 40 % oproti konvenčním transformátorovým zdrojům a minimalizuje zahřívání.

• Široký frekvenční rozsah 5–2400 MHz – plná průchodnost nejen pro pozemní vysílání DVB-T2 (UHF/VHF), ale i pro satelitní pásmo (SAT) a zpětný kanál.

• Nízký vložný útlum (od 1,5 dB) – při využití jednoho výstupu činí útlum v TV pásmu pouhých 1,5 dB (při zapojení obou výstupů 4 dB), takže signál neztrácí sílu ani na delších trasách.

• Ultra kompaktní rozměry 90 × 67 × 27 mm – estetické bílé šasi snadno schováte za televizor nebo namontujete přímo do standardní instalační krabice o rozměrech 100 × 100 mm.

• Plně automatizovaná robotická výroba – absence ručního pájení (studených spojů) uvnitř systému EasyF prodlužuje životnost zdroje a zajišťuje stabilní impedanční přizpůsobení.


Konstrukce EasyF, montáž na stěnu a provozní spolehlivost


Zdroj Televes 579401 využívá kompaktní perforované šasi s pasivním chlazením, které je určené pro nástěnnou montáž ve vnitřních prostorách (krytí IP20 / IP30 dle normy instalace) nebo pro vestavbu do propojovacích krabic 100 × 100 mm. Všechny vstupy i výstupy koaxiálních kabelů jsou vyvedeny na jedné (spodní) straně přístroje. Díky tomu nedochází k nebezpečnému lámání koaxiálních kabelů nad minimální poloměr ohybu a kabely lze čistě vyvázet do lišty.

Zásadní konstrukční výhodou je systém EasyF, který nahrazuje tradiční šroubovací F-konektory:

1. Odšroubujete kryt svorkovnice, čímž získáte okamžitý přístup ke kontaktům.

2. Vložíte odizolovaný koaxiální kabel (středový vodič v délce 8 mm, opletení ohrnuté přes plášť v délce 10 mm) přímo do vodící drážky.

3. Přiklopíte a utáhnete kryt jedním šroubem, který pevně zafixuje plášť kabelu límcem proti vytržení a současně zajistí pružný bezespajkový kontakt středového vodiče.

Toto řešení šetří montážní prostor v těsných místech za nábytkem nebo v rozvaděči, eliminuje riziko studených spojů a poskytuje špičkové stínění proti vysokofrekvenčnímu rušení (LTE / 5G). Zdroj pracuje spolehlivě při širokém rozsahu vstupního síťového napětí 196–253 V AC (s tolerancí zdroje až 195–265 V AC), takže bez výpadků ustojí i kolísání napětí v koncových větvích distribuční sítě.


Výkon, efektivita a chování výstupů při rozbočení


Vnitřní elektronika je postavena na moderním spínaném měniči, který při maximálním odběru 30 mA ze sítě 230 V odebírá nejvýše 3,5 W. Zdroj dodává po vstupním koaxiálním kabelu směrem k anténě stabilizované napětí 12 V DC s maximálním proudovým zatížením 200 mA, přičemž integrovaná výhybka bezpečně odděluje stejnosměrnou složku od připojených televizorů na výstupech.

Unikátní vlastností modelu Televes 579401 je inteligentní přizpůsobení vložného útlumu podle počtu reálně využitých výstupů:

• Režim 1 výstupu (MAIN): Pokud v instalaci využíváte pouze jeden televizor, vložný útlum v pásmu pozemní televize (5–862 MHz) činí pouhých 1,5 dB.

• Režim 2 výstupů (MAIN + AUX): Při připojení dvou televizních větví funguje zařízení jako symetrický rozbočovač s průchozím útlumem 4 dB v TV pásmu (5–862 MHz) a 5 dB v SAT pásmu (862–2400 MHz).

Praktické scénáře využití: Kde a jak zdroj Televes 579401 zapojit


• Napájení inteligentní antény Televes Ellipse nebo DAT Boss (odběr cca 40–50 mA): Nejčastější aplikace v rodinných domech a bytech. Zdroj umístíte u hlavního televizoru nebo na půdě u zásuvky 230 V, připojíte koaxiální svod od antény do vstupu se symbolem blesku/antény a aktivujete tak systém automatické regulace zisku (BOSS Tech) přímo v anténě.

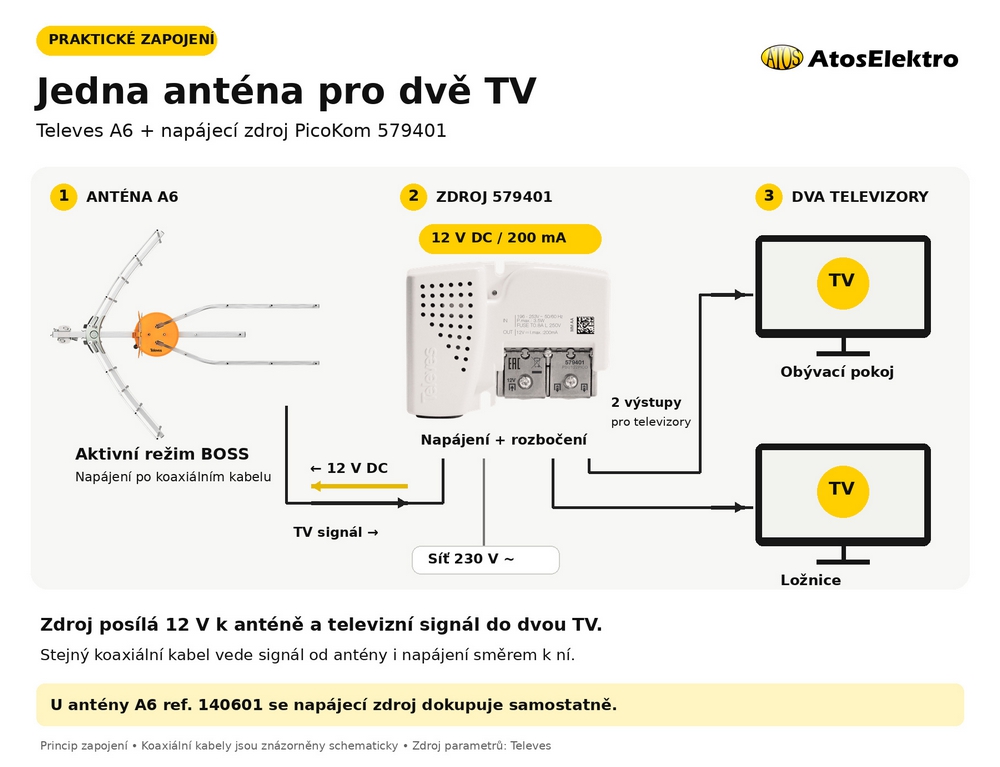

• Rozbočení anténního svodu pro 2 televizory v domácnosti (obývací pokoj + ložnice): Místo nákupu samostatného zdroje a dalšího rozbočovače zapojíte hlavní svod ze střechy do Televes 579401 a ze dvou výstupů EasyF vedete koaxiální kabely přímo do dvou TV nebo DVB-T2 přijímačů. Ušetříte místo za televizorem a snížíte počet spojů na trase o 3 F-konektory.

• Kombinace stožárového předzesilovače a aktivního dipólu (celkový odběr do 200 mA): Díky proudové rezervě 200 mA zdroj bez problémů utáhne současně aktivní anténu (cca 45 mA) i přídavný nízkošumový stožárový zesilovač na trase (cca 60–100 mA).

• Praktické provozní upozornění (Na co si dát pozor při montáži): Zdroj nikdy nepřipojujte do zásuvky 230 V dříve, než máte zapojené a zkontrolované koaxiální kabely ve svorkách EasyF – předejdete tak zkratu mezi středovým vodičem a opletením během manipulace. Dbejte na průměr koaxiálního kabelu: pro přímé vložení pod svorku s bužírkou je ideální kabel o průměru do 6,5 mm; u silnějších kabelů (nad 6,5 mm) je nutné v místě svorky seříznout vnější PVC plášť podle nákresu v manuálu.


Pro koho je produkt určený a co najdete v balení


Zdroj je navržen pro široké spektrum uživatelů od domácích instalací až po profesionální anténní techniky:

• Majitelé rodinných domů, chat a bytů, kteří instalují špičkovou anténu Televes Ellipse (ve variantě bez přibaleného zdroje) nebo potřebují nahradit poškozený či přehřívající se starý anténní adaptér.

• Anténní a slaboproudí montážní technici, kteří vyžadují rychlou bezkonektorovou montáž EasyF do instalačních krabic 100 × 100 mm s garantovaným útlumem a dlouhou životností bez reklamací.

Obsah balení a co případně dokoupit: V balení najdete samotný napájecí zdroj Televes 579401 s integrovanou výhybkou, 2výstupovým rozbočovačem a pevným síťovým kabelem s EU vidlicí. Koaxiální kabel a případné koncové IEC konektory pro zapojení přímo do TV tuneru nejsou součástí balení a doporučujeme je dokoupit podle požadované délky trasy.


Technické specifikace


• Výrobce a model: Televes 579401 (řada Picokom)

• Počet vstupů: 1 (s průchodem napájení 12 V DC k anténě/zesilovači) – umožňuje napájení i přenos signálu po jediném koaxiálním kabelu.

• Počet výstupů: 2 (integrovaný širokopásmový rozbočovač) – umožňuje přímé připojení dvou televizorů bez dalšího rozbočovače.

• Výstupní napájecí napětí: 12 V DC – přesně dimenzované pro moderní zesilovače a aktivní antény Televes (např. Ellipse).

• Maximální výstupní proud: 200 mA – dostatečná proudová rezerva pro napájení aktivní antény i předzesilovače současně.

• Frekvenční rozsah: 5–2400 MHz (TV pásmo 5–862 MHz / SAT pásmo 862–2400 MHz) – plná podpora DVB-T2, DAB+, FM i satelitního pásma.

• Vložný útlum (1 využitý výstup – MAIN): 1,5 dB (TV pásmo 5–862 MHz) / 4–10 dB (SAT pásmo) – minimální ztráta signálu při zapojení jedné televize.

• Vložný útlum (2 využité výstupy – MAIN / AUX): 4 dB (TV pásmo 5–862 MHz) / 5 dB (SAT pásmo 862–2400 MHz) – vyvážené rozdělení signálu do dvou větví.

• Jmenovité vstupní napětí (na štítku produktu): 196–253 V AC (provozní tolerance zdroje 195–265 V~, 220–230 V AC) – spolehlivý chod i při kolísání napětí v rozvodné síti.

• Frekvence sítě: 50 / 60 Hz – standardní kompatibilita s evropskou elektrickou sítí.

• Maximální odběr proudu ze sítě: 30 mA – minimální zatížení domovní elektroinstalace.

• Maximální příkon (P.max): 3,5 W – úsporný spínaný provoz se sníženou spotřebou až o 40 % při trvalém zapojení 24/7.

• Systém připojení koaxiálních kabelů: EasyF (bez nutnosti F-konektorů) – zrychluje montáž a zvyšuje mechanickou i elektrickou spolehlivost spoje.

• Typ síťové zástrčky: EU (plochá dvoukolíková vidlice) – okamžité zapojení do běžných zásuvek.

• Stupeň krytí: IP20 (dle manuálu až IP30 pro zapojené šasi) – určeno výhradně pro vnitřní suché prostory.

• Pracovní teplotní rozsah: -5 °C až +45 °C (dle CZ manuálu 0 °C až +45 °C) – bezpečný provoz v běžných obytných i technických místnostech.

• Rozměry (Š × V × H): 90 × 67 × 27 mm – kompaktní tělo vhodné i do instalačních krabic 100 × 100 mm.

• Hmotnost: 126 g (čistá hmotnost produktu) / 187 g (s balením) – nízká hmotnost nezatěžuje úchyty při montáži na stěnu.


FAQ – Časté otázky zákazníků


1. Potřebuji k zapojení koaxiálních kabelů do tohoto zdroje dokoupit šroubovací F-konektory? Ne, žádné F-konektory nepotřebujete. Zdroj Televes 579401 využívá systém EasyF, kam se přímo vkládá odizolovaný koaxiální kabel (středový vodič 8 mm, ohrnuté stínění 10 mm) a zajistí se přišroubováním kovového krytu. Konektory (např. typ IEC) budete potřebovat pouze na opačném konci kabelu, který zapojujete do televizoru.

2. Mohu tento 12V zdroj použít místo starého 24V zdroje Televes? Ano, většina moderních aktivních antén (včetně řad Televes Ellipse a DAT Boss) podporuje široký rozsah napájení 12–24 V DC. Před výměnou u starších stožárových zesilovačů jiných značek si však vždy ověřte v jejich dokumentaci, zda dokážou pracovat při napětí 12 V DC a zda jejich odběr nepřekračuje 200 mA.

3. Co se stane, když do zdroje zapojím pouze jeden televizor a druhý výstup nechám volný? Zařízení bude fungovat zcela bez problémů a navíc s nižším útlumem. Při zapojení jediného televizoru do hlavního výstupu klesne průchozí útlum v televizním pásmu ze 4 dB na pouhých 1,5 dB, takže do televizoru půjde silnější signál.

4. Je tento zdroj vhodný pro anténu Televes Ellipse? Ano, model Televes 579401 je originální napájecí zdroj přímo určený pro antény Televes Ellipse (a další aktivní antény se systémem BOSS Tech vyžadující 12 V). Poskytuje přesně definované napětí 12 V a dostatečný proud 200 mA.

5. Mohu zdroj nainstalovat venku na stožár nebo pod střechu do vlhkého prostředí? Ne, zdroj má stupeň krytí IP20 / IP30 a je určen výhradně pro instalaci ve vnitřních suchých prostorách. Do zdroje nesmí proniknout vlhkost. Zdroj umístěte uvnitř domu (např. za televizor, do podkroví k zásuvce 230 V nebo do vnitřní instalační krabice 100 × 100 mm), odkud napájí venkovní anténu po koaxiálním kabelu.

6. Jaký průměr koaxiálního kabelu mohu do svorek EasyF zapojit? Svorky EasyF pojmou jak standardní koaxiální kabely o průměru do 6,5 mm (vkládají se i s vnějším pláštěm pod přítlačný límec), tak silnější kabely nad 6,5 mm, u kterých se při odizolování seřízne vnější izolace v délce 10 mm podle schématu v přiloženém návodu.

7. Jaká je spotřeba zdroje, když je zapojený v zásuvce nepřetržitě? Maximální příkon zdroje při plném zatížení je pouhých 3,5 W (díky spínané technologii o 40 % méně než u běžných zdrojů). V reálném provozu s jednou anténou Ellipse (odběr cca 40 mA) je skutečný odběr ještě nižší, takže trvalý provoz nijak nezatíží váš účet za elektřinu.
