Chcete stabilní připojení bez výpadků? Ať už potřebujete zkrátit síťový kabel, vyměnit konektor, nebo zapojit datovou zásuvku, správná instalace je základ.Zapojení UTP kabelu je klíčové pro stabilní a rychlé připojení k internetu.
Přečtěte si náš návod a naučte se, jak zapojit UTP kabel jako profesionál.


Co je to UTP kabel?

UTP kabely (Unshielded Twisted Pair) představují běžný typ síťového kabelu používaného pro přenos dat v počítačových sítích. UTP kabely obsahují 4 páry kroucených vodičů, které pomáhají minimalizovat elektromagnetické rušení. Na rozdíl od jiných typů kabelů UTP kabely nemají žádné stínění, díky čemuž jsou flexibilnější a levnější, ale méně odolné vůči vnějšímu rušení. UTP kabely se nejčastěji používají v ethernetových sítích a jsou standardním řešením pro domácnosti a firmy.

FTP vs. UTP kabel – v čem se liší

UTP a FTP kabely se liší stíněním proti elektromagnetickému rušení. UTP (nestíněný kabel) je nejlevnější a nejběžnější volba pro domácnosti a kanceláře, kde není vysoké rušení, snadno se instaluje a nevyžaduje uzemnění. FTP kabely (Foiled Twisted Pair) bývají stíněny fólií, což zajišťuje lepší ochranu proti elektromagnetickému rušení.

Můžete se setkat také s označením STP kabely (Shielded Twisted Pair). Standardně se tak označují kabely stíněné opletem. Někdy se ale názvy STP a FTP zaměňují a jednoduše se kabely považují za stíněné a nerozlišuje se, zda jde o stínění fólií či opletem. Pokud jde o běžné připojení v domácnosti nebo kanceláři, UTP kabely postačí, ale pro náročnější prostředí s elektromagnetickým rušením se vyplatí investovat do FTP nebo STP kabelů.

Kategorie UTP kabelů: Jaký je rozdíl mezi cat5e a cat6?

UTP kabely se rozdělují podle kategorie (Cat), která určuje jejich rychlost a šířku pásma:


• Cat 5 – zastaralý standard, max. rychlost 100 Mbps, frekvence 100 MHz.
• Cat 5e – vylepšená verze Cat 5, max. rychlost 1 Gbps, frekvence 100 MHz.
• Cat 6 – max. rychlost 1 Gbps na vzdálenost do 55 m, frekvence 250 MHz.
• Cat 6a – max. rychlost 10 Gbps na 100 m, frekvence 500 MHz.
• Cat 7 – stíněný kabel, max. rychlost 10 Gbps, frekvence 600 MHz.


Pro běžné domácí a kancelářské sítě je dnes nejpoužívanější kategorie Cat 5e a Cat 6.

Tipy, jak zapojit UTP kabel

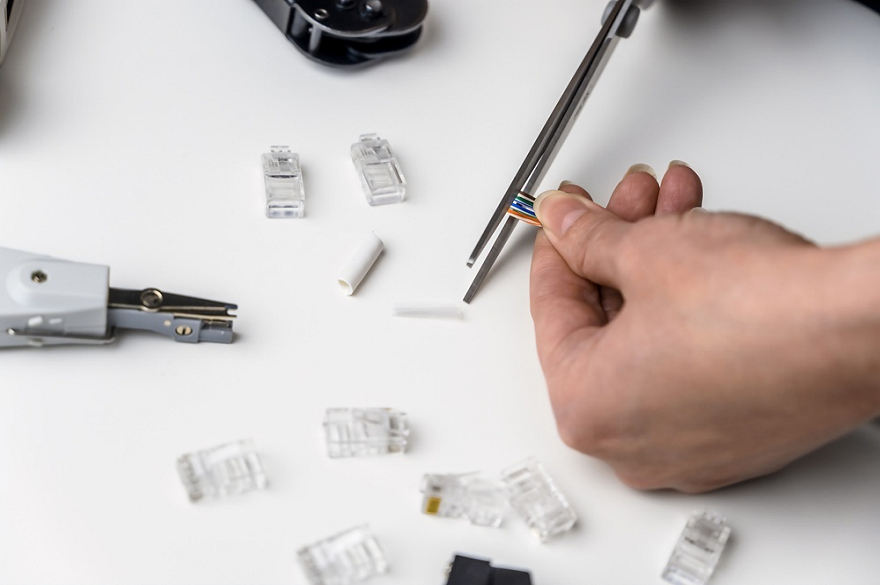

Pokud například potřebujete zkrátit příliš dlouhý kabel nebo protáhnout kabel dírou ve zdi, je ideální použít UTP kabel bez koncovek a ty nacvaknout až po uložení kabelu na finální místo. Stejně tak když se třeba ulomí zajišťovací zobáček na konektoru, můžete si ho jednoduše vyměnit sami za nový. Co budete potřebovat k zapojení UTP kabelu? Konektory RJ45, krimpovací kleště
a případně také plastové krytky.

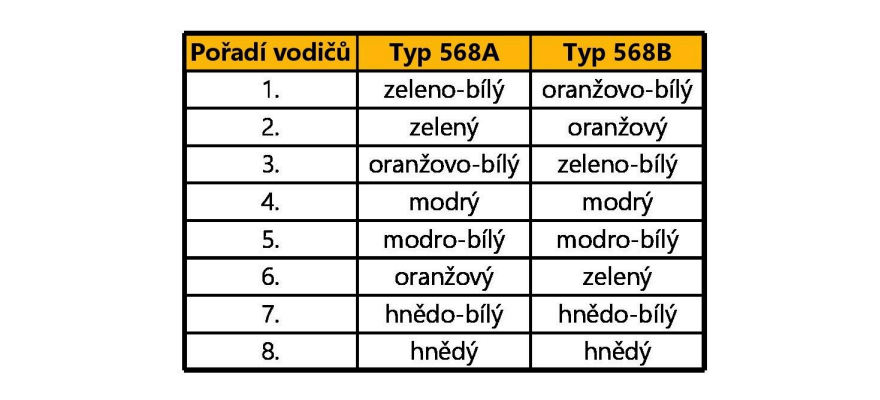

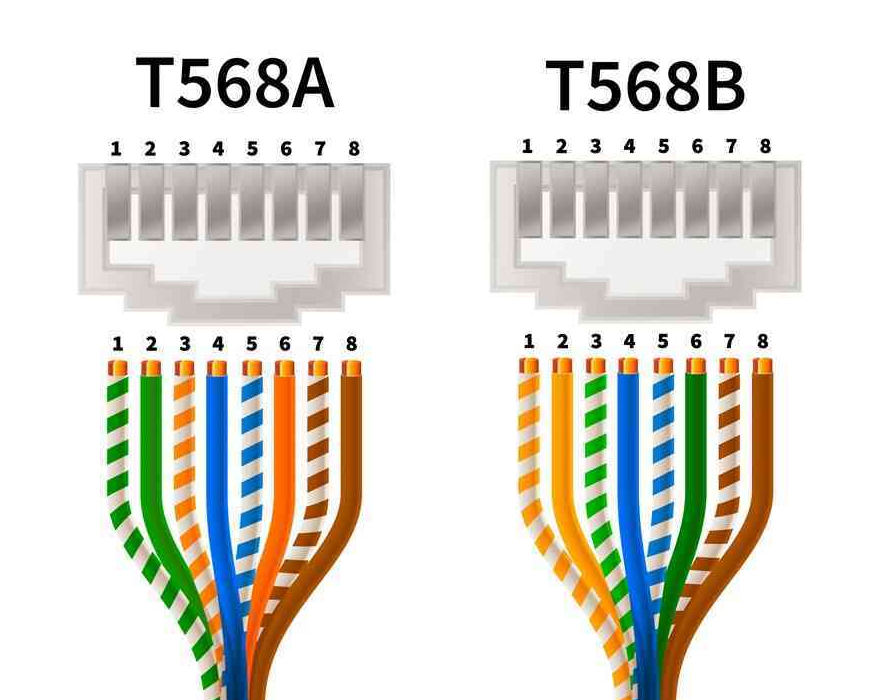

Zapojení UTP kabelu se provádí podle standardizovaných norem T568A a T568B, které určují pořadí barev vodičů v konektoru RJ45. Pořadí vodičů v konektoru RJ45 podle normy T568A je zeleno-bílý › zelený › oranžovo-bílý › modrý › modro-bílý › oranžový › hnědo-bílý › hnědý. Vodiče podle normy T568B mají sled oranžovo-bílý › oranžový › zeleno-bílý › modrý › modro-bílý › zelený hnědo-bílý › hnědý. Častěji se používá zapojení podle normy B.

Existují také dva hlavní typy zapojení UTP kabelu:


• přímé zapojení – používá se pro propojení zařízení různého typu (například počítač - switch, router - počítač). Na obou koncích kabelu se používá stejné zapojení (buď podle normy T568A, nebo normy T568B).
• křížené zapojení – dříve se používalo pro přímé propojení dvou stejných zařízení (například počítač - počítač) bez použití switche. Jeden konec je zapojen podle normy T568A a druhý podle normy T568B.

Zapojení UTP kabelu krok za krokem

1. Na konec UTP kabelu nasaďte plastovou krytku a odizolujte kabel. Stáhněte několik cm vnějšího pláště (bužírky) a rozpleťte jednotlivé páry vodičů. Z vodičů žádnou izolaci neodstraňujte.
2. Seřaďte vodiče podle schématu T568A nebo T568B.
3. Zarovnejte vodiče, ujistěte se, že jsou v rovině a mají správnou délku, tj. délku konektoru RJ45.
4. Konektor opatrně nasuňte na vodiče (kontakty směřují nahoru, vodiče zasunujete naplno až k dorazu). Dejte si pozor, aby se vám barevné žíly nepomíchaly.

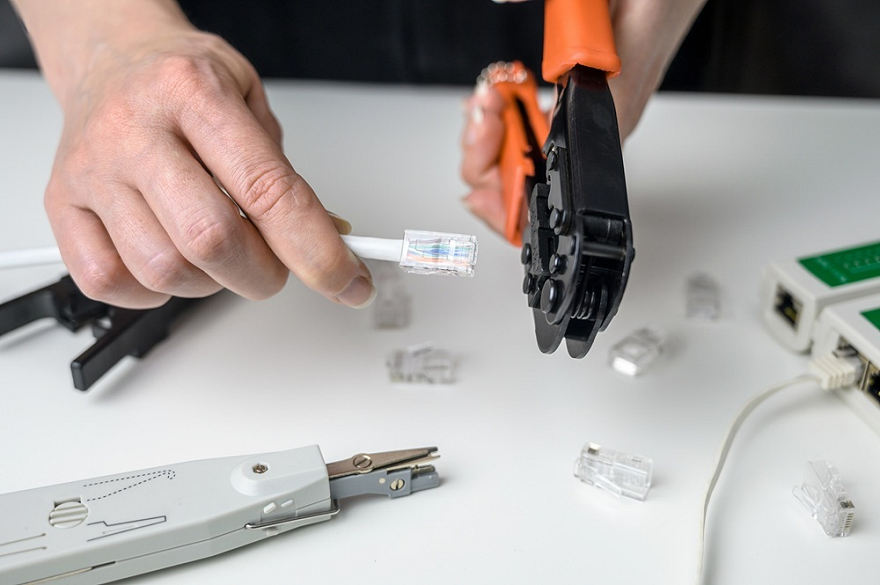

5. Pomocí krimpovacích kleští pevně zatlačte na konektor, aby se vodiče správně uchytily. Zkontrolujte, že jsou barevné žíly zatlačené až na konci.
6. Stejným způsobem nacvakněte konektor na druhém konci UTP kabelu.
7. Otestujte zapojení. Použijte tester kabelů pro kontrolu správného zapojení a funkčnosti.


Zbytečně neodizolovávejte vodiče, aby zůstala zachována kroucená struktura kabelu (zabraňuje rušení). Pokud si nejste jistí, jaký standard použít, T568B je nejčastější a běžně používaný. Po instalaci vždy otestujte spojení, zejména u delších kabelů.


Nejčastější chyby při zapojování UTP kabelu

• Špatné pořadí vodičů – neodpovídá standardům T568A nebo T568B.
• Nedostatečně zasunuté vodiče do konektoru – způsobuje nefunkční spojení.
• Přílišná manipulace s kabely – rozplétání žil může zvýšit šum a zhoršit přenos dat.
• Poškozené nebo špatně zalisované konektory – při opakovaném ohýbání může dojít k přerušení spojení.

Zajistěte si bezproblémové spojení

Datová zásuvka elegantní a profesionální řešení oproti volně ležícím kabelům.
Jedná se o zakončovací bod síťové kabeláže, který umožňuje připojení koncových zařízení (PC, router, switch). Síťová zásuvka musí odpovídat kabelu. Běžně seženete zásuvky pro montáž na omítku nebo pod ní.


Zapojení datové zásuvky probíhá podobně jako zapojení UTP kabelu s konektorem, liší se však tím, že místo nasazení konektoru na kabel se vodiče upevňují přímo do svorek v zásuvce. Vyberete si schéma zapojení a připravíte kabel (odstraníte izolaci, vodiče rozmotáte a seřadíte podle normy). Oproti běžnému konektoru RJ45 se vodiče vkládají do svorek v zásuvce, kde se zafixují pomocí lisovacích kleští. Po upevnění proveďte kontrolu správného usazení vodičů, připevněte kryt zásuvky a celý systém otestujte pomocí síťového testeru nebo připojením koncového zařízení.
