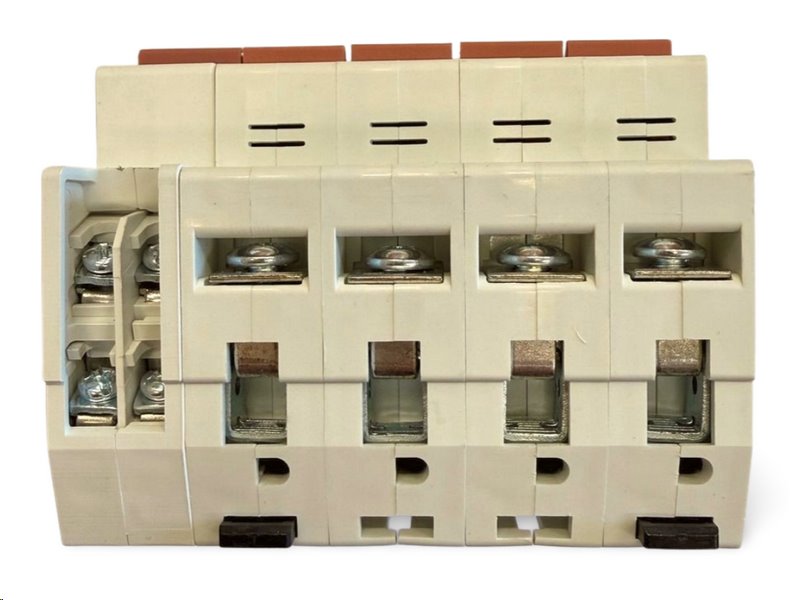

Odpínač s vypínací spouští VCX CKYB63+MX+OFF PV 4P 32A 1000V DC

Odpínač s vypínací spouští VCX CKYB63+MX+OFF PV 4P 32A 1000V DC - Nekompromisní ochrana pro vaši fotovoltaiku


Bezpečnost, na kterou se můžete spolehnout

Budování vlastní fotovoltaické elektrárny je krokem k nezávislosti, který ale vyžaduje naprosto precizní jištění. Každý provozovatel solárního systému zná tu skrytou obavu – co se stane při nečekaném přetížení nebo zkratu na stejnosměrné straně? Klasické tavné pojistky sice dokážou zasáhnout, ale jejich destrukce znamená výpadek systému, dokud neseženete náhradu a neprovedete manuální výměnu. To stojí váš čas, peníze za nevyrobenou energii i zbytečné nervy.

Tento problém definitivně řeší odpínač VCX CKYB63+MX+OFF s integrovanou vypínací spouští. Funguje jako inteligentní a neúnavný strážce vašeho obvodu, který v kritickém momentu okamžitě izoluje solární panely od zbytku instalace. Hlavní výhoda? Na rozdíl od zastaralých pojistek je tento moderní přístroj připraven k opětovnému nahození hned, jakmile odstraníte příčinu poruchy. Díky konstrukci pro zátěž až 32A a 1000V DC získáte 100% jistotu a bezpečný provoz pro vaše měniče i celou domácí síť.




Klíčové vlastnosti, které oceníte


• Vysoká zatížitelnost: Bezproblémové spínání a odpínání jmenovitých proudů až do 32A a napětí 1000V DC.

• Integrovaná vypínací spoušť (MX+OFF): Umožňuje dálkové vybavení a odpojení, což drasticky zvyšuje variabilitu a bezpečnost celého systému.

• Okamžitá reaktivace: Na rozdíl od jednorázových pojistek je po vyřešení problému okamžitě připraven k dalšímu použití.

• Oboustranná ochrana: Spolehlivě a bezpečně odděluje fotovoltaické moduly od zbytku elektroinstalace (chrání obvod na obou stranách).

• Široká kompatibilita: Svorky jsou navrženy pro snadné uchycení vodičů s průřezem 1 až 35 mm².

• Extrémní teplotní odolnost: Garantovaná a stabilní funkčnost v náročných podmínkách od -40 °C do +85 °C.

• Snadná instalace na DIN lištu: Přístroj zabere 5 modulárních míst ve vašem rozváděči.

• Absolutní bezpečnost provozu: Jako hlavní i provozní odpojovač splňuje přísnou normu IEC/EN 60947-3.

• Vysoká odolnost proti přepětí: Dimenzováno na impulzní výdržné napětí Uimp = 8kV.

• Nepolarizované provedení: Zjednodušuje proces zapojení bez rizika záměny polarity na samotných pólech.

Design navržený pro profesionální plynulost

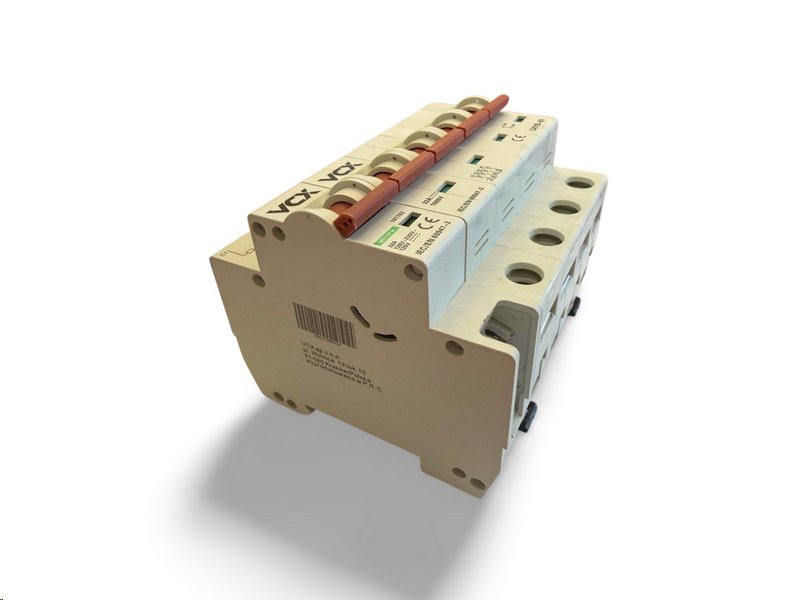

Doba složitých a nevzhledných komponentů je pryč. Tento čtyřpólový odpínač byl zkonstruován tak, aby přesně zapadl do moderních solárních rozváděčů. Šedý industriální design s jasně červenými a dobře čitelnými indikátory stavu dává okamžitou vizuální zpětnou vazbu o tom, zda je obvod pod napětím nebo bezpečně izolován. Použité materiály nepůsobí jen robustně na dotek, ale jsou reálně připraveny odolávat extrémním teplotním výkyvům od tuhých zimních mrazů až po letní horka na přímém slunci.

Výkon a efektivita bez kompromisů

Když jde o elektřinu ze slunce, neexistuje prostor pro chyby. Přístroj primárně vede proud za standardních podmínek, ale jeho síla se naplno projeví při přetížení nebo zkratu. Dokáže izolovat obvod ve zlomku vteřiny a zamezit tak fatálním škodám na drahých DC/AC střídačích. Díky spolehlivému mechanismu a vysokému utahovacímu momentu svorek nedochází k přechodovým odporům, což eliminuje riziko přehřívání a zvyšuje celkovou efektivitu solární elektrárny.

Inovace v praxi: Servis bez stresu

Představte si rutinní údržbu vašeho fotovoltaického měniče nebo nutnost rychlého zásahu při bouřce. S tímto odpínačem nemusíte složitě vyjímat pojistkové vložky pomocí speciálních kleští pod hrozbou vzniku elektrického oblouku. Jednoduše přístroj vypnete (nebo využijete vzdálenou vypínací spoušť k dálkovému povelu) a obvod je fyzicky a bezpečně přerušen. Práce revizních techniků i váš každodenní pocit bezpečí se díky tomuto prvku posouvá na zcela novou úroveň.

Pro koho je produkt určený

Tento špičkový DC odpínač oceňují především certifikovaní instalatéři fotovoltaiky, profesionální elektromontážní firmy a zkušení revizní technici, kteří staví bezpečné a normované solární elektrárny. Je naprostou nezbytností pro majitele rodinných domů i komerčních objektů, kteří právě realizují novou FVE instalaci, nebo pro ty, kteří chtějí upgradovat svůj stávající systém z rizikových tavných pojistek na spolehlivější řešení s možností opětovného nahození.

Udržitelnost a ekologický přínos

Tím, že chráníte své obnovitelné zdroje energie (solární panely a střídače) spolehlivými ochrannými prvky, dramaticky prodlužujete jejich životnost. Navíc, na rozdíl od klasických tavných pojistek, které se po každém vybavení musí vyhodit do nebezpečného odpadu, tento odpínač generuje nulový elektroodpad. Slouží dlouhé roky a po skončení jeho životnosti je plně recyklovatelný v příslušných sběrných místech.


Technické specifikace


• Jmenovitý proud max: 32A DC – Ideální pro většinu rezidenčních a menších komerčních stringů.

• Jmenovité napětí Ui: 1000V DC (250V DC na modul) – S rezervou zvládá vysoké napětí moderních solárních panelů.

• Polarizovaný: Ne – Minimalizuje riziko lidské chyby při montáži.

• Přepětí Uimp: 8kV – Vysoká odolnost proti napěťovým špičkám a rázům.

• Jako hlavní a provozní odpojovač: Ano – Splňuje legislativní požadavky na oddělení obvodu.

• Montážní vodiče: 1-35 mm² – Poskytuje velkou flexibilitu při výběru kabeláže.

• Utahovací moment: 2-3,5 Nm – Zajišťuje pevný spoj bez rizika přehřívání kontaktů.

• Šířka: 5 modulů – Standardizovaný rozměr pro snadné plánování kapacity rozváděče.

• Stupeň krytí: IP20 – Určeno pro bezpečnou montáž do vnitřních instalačních skříní.

• Normy: IEC/EN 60947-3 – Evropská certifikace zaručující bezpečnost a kvalitu.

• Přepěťová/vypínací spoušť: 120-230 V AC / 120 V DC – Umožňuje bezpečné dálkové ovládání a odstavení systému.

• Provozní teplota: -40°C až +85°C – Zcela bezproblémový chod i v extrémních podmínkách.

• Uchycení: Na DIN lištu – Rychlá a pevná montáž "nacvaknutím".

• Požadavek na propojení pro 1000V DC: Můstky mezi svorkami 2 a 4, a 6 a 8 (Nejsou součástí balení) – Nezbytné pro dosažení plného jmenovitého napětí.

• Požadavek na můstky: Vodič min. 6 mm² s izolací na plných 1000 V – Zajišťuje absolutní proudovou průchodnost a bezpečnost.

FAQ - často kladené otázky zákazníků

1. Jsou propojovací můstky pro zapojení na 1000V DC součástí balení? Ne, tyto propojovací můstky (pro spojení svorek 2 s 4 a 6 s 8) nejsou součástí produktu. Instalující technik je musí vyrobit z vodiče o průřezu minimálně 6 mm² a s izolací dimenzovanou na plné napětí 1000 V.

2. Může odpínač nainstalovat svépomocí domácí kutil? Z důvodu vysokého stejnosměrného napětí, které je životu nebezpečné a chová se odlišně od střídavého proudu, smí tento produkt montovat výhradně kvalifikovaný personál s platnými elektrotechnickými oprávněními.

3. Lze přístroj zapojovat nebo odpojovat, když jsou solární panely pod napětím? Ne. Výrobce přísně zakazuje provádět jakékoliv zapojování nebo manipulaci se svorkami, pokud je systém pod napětím. Vždy je nutné pracovat na bezpečném, beznapěťovém obvodu.

4. Jaký je hlavní rozdíl mezi tímto odpínačem a válcovou pojistkou v odpojovači? Hlavním rozdílem je uživatelský komfort a kontinuita provozu. Zatímco pojistka se při přetížení přepálí a musíte ji fyzicky vyměnit za novou, odpínač pouze "vypadne". Po odstranění zkratu či přetížení jej stačí jednoduše nahodit zpět a systém opět funguje.

5. K čemu přesně slouží integrovaná vypínací spoušť (MX+OFF)? Tato spoušť umožňuje dálkové odpojení fotovoltaického stringu. Pokud do spouště přivedete externí signál (např. z centrálního bezpečnostního tlačítka budovy, takzvaného TOTAL STOPu), spoušť mechanicky vybaví odpínač a okamžitě přeruší dodávku stejnosměrného proudu od panelů.

6. Je nutné při zapojování dodržovat polaritu vodičů? Tento konkrétní model je nepolarizovaný. To znamená, že není kriticky závislý na směru toku proudu jako některé starší typy DC přístrojů, což usnadňuje montáž a snižuje riziko fatální chyby při instalaci.

7. Může být odpínač namontován i ve venkovním prostředí? Samotný přístroj má stupeň krytí IP20, což znamená, že není chráněn proti vlhkosti a vodě. Pokud má být instalován venku, musí být bezpodmínečně umístěn ve vhodné rozváděčové skříni s vysokým stupněm krytí (např. IP65) určené pro venkovní fotovoltaické aplikace.
