ORNO OR-JB-13800/2 instalační krabice vzduchotěsná, dvojitá

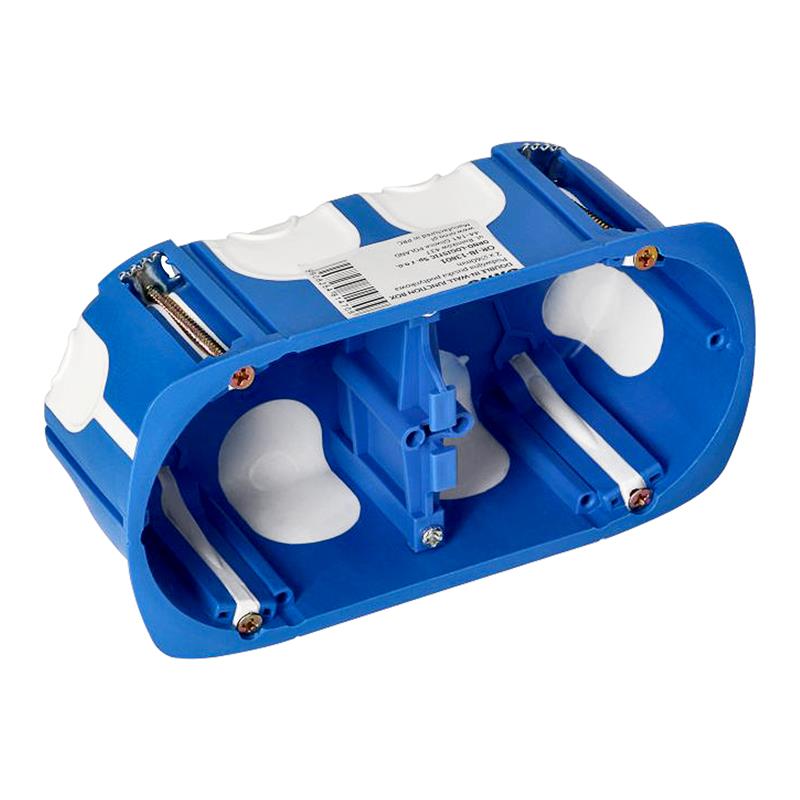

Dvojitá instalační krabice ORNO OR-JB-13800/2 — Vzduchotěsná ochrana pro duté stěny

Profesionální základ pro úsporné elektroinstalace


Dvojitá podomítková krabice ORNO OR-JB-13800/2 s instalační roztečí 2× 60 mm je navržena pro spolehlivou montáž do dutých sádrokartonových stěn. Její hlavní předností je integrovaná elastická membrána, která zajišťuje dokonalou vzduchotěsnost a zabraňuje prostupu průvanu či vlhkosti skrze elektroinstalační prostupy, což oceníte zejména u pasivních nebo nízkoenergetických domů. Zesílené montážní úchyty navíc zaručují pevné usazení vypínačů a zásuvek bez rizika vytržení i při častém používání.

Klíčové parametry a jejich přínos v praxi


• Vzduchotěsná membrána — brání proudění studeného vzduchu z dutin stěn a eliminuje tak tepelné ztráty i vznik plísní.

• 8 kabelových průchodek — průměry M16 a M20/25 zajišťují těsné obepnutí kabelů i pevných chrániček bez nutnosti dodatečného tmelení.

• Standardní rozteč 2× 60 mm — ideální rozměr pro bezproblémovou montáž vícenásobných krycích rámečků.

• Integrovaná dělicí přepážka — usnadňuje přehlednou organizaci vodičů a zvyšuje mechanickou tuhost krabice.

• Zesílené upínací patky — spolehlivě zafixují krabici v sádrokartonové desce proti vytržení při manipulaci se zástrčkami.

Pro koho je produkt určený


Tuto krabici nasadí především profesionální elektrikáři a elektromontážní firmy, kteří realizují rozvody v nízkoenergetických dřevostavbách, pasivních domech a podkrovích. Je nezbytná tam, kde je kladen striktní důraz na neprůzvučnost a vzduchotěsnost obálky budovy (klíčové pro úspěšný Blower-door test). Běžní uživatelé při rekonstrukcích bytů ocení snadnou fixaci a dostatečný prostor pro uložení kabelových smyček.

Technické specifikace


• Typ krabice: Podomítková, dvojitá (s vnitřní přepážkou) — Pro vícenásobné osazení přístrojů pod jeden rámeček.

• Určení: Do dutých stěn (sádrokarton) — Vybavena speciálními fixačními šrouby s patkou.

• Vzduchotěsnost: Ano — Proražená membrána dokonale obejme plášť kabelu.

• Instalační průměr: 2× 60 mm — Standardizovaný rozměr pro přístroje většiny výrobců.

• Celkové rozměry (Š × V × H): 134 × 67 × 50 mm — Hloubka 50 mm pro snadné uložení běžných spojů.

• Kabelové vstupy: 4× M16, 2× M16/20, 2× M20/25 — Široká variabilita pro přímé kabely i ochranné trubky (husí krky).

• Materiál: Plast — Odolný materiál, který se při montáži nedeformuje.

• Barva: Modrá — Pro snadnou a rychlou vizuální identifikaci vzduchotěsných krabic na stavbě.

FAQ — Časté otázky zákazníků


1. Proč bych měl zvolit vzduchotěsnou krabici místo té standardní? Ve stavbách s dutými stěnami a příčkami (dřevostavby, sádrokartony) vzniká tzv. komínový efekt. Vzduchotěsná krabice brání prostupu chladného vzduchu a vlhkosti z dutiny do obytné místnosti, což snižuje úniky tepla a zabraňuje kondenzaci a vzniku plísní kolem přístrojů.

2. Jaký průměr otvorů musím do sádrokartonu vyvrtat? Pro osazení této dvojité krabice je nutné vyvrtat dva prolínající se otvory standardním vykružovákem na sádrokarton o průměru 68 mm. Osová vzdálenost středů obou vyvrtaných otvorů musí být 71 mm. Instalační rozteč přístrojových šroubků je standardních 60 mm.

3. Musím prostupy po protažení kabelu dodatečně těsnit tmelem? Ne, to není nutné. Pružná membrána je zkonstruována tak, aby po proražení kabelem jeho vnější izolaci těsně obepnula. Tím si krabice zachovává své vzduchotěsné vlastnosti automaticky bez další chemie.

4. Je krabice dostatečně hluboká pro chytré moduly pod vypínač? Krabice má montážní hloubku 50 mm. Ačkoliv to pro běžné vypínače, zásuvky a svorkování WAGO svorkami bohatě stačí, pro instalaci rozměrnějších smart relé (např. Tuya, Shelly) přímo pod přístroj doporučujeme prostor nejdříve přeměřit.

5. K čemu slouží různé rozměry vstupů M16 a M20/25? Membrány pokrývají různé průměry instalace. Vstupy M16 jsou ideální pro napřímo tažené instalační kabely (např. CYKY 3×1,5 nebo 3×2,5), zatímco větší průchodky M20/25 využijete ve chvíli, kdy přivádíte vodiče v plastové chráničce (husím krku) odpovídajícího průměru.
