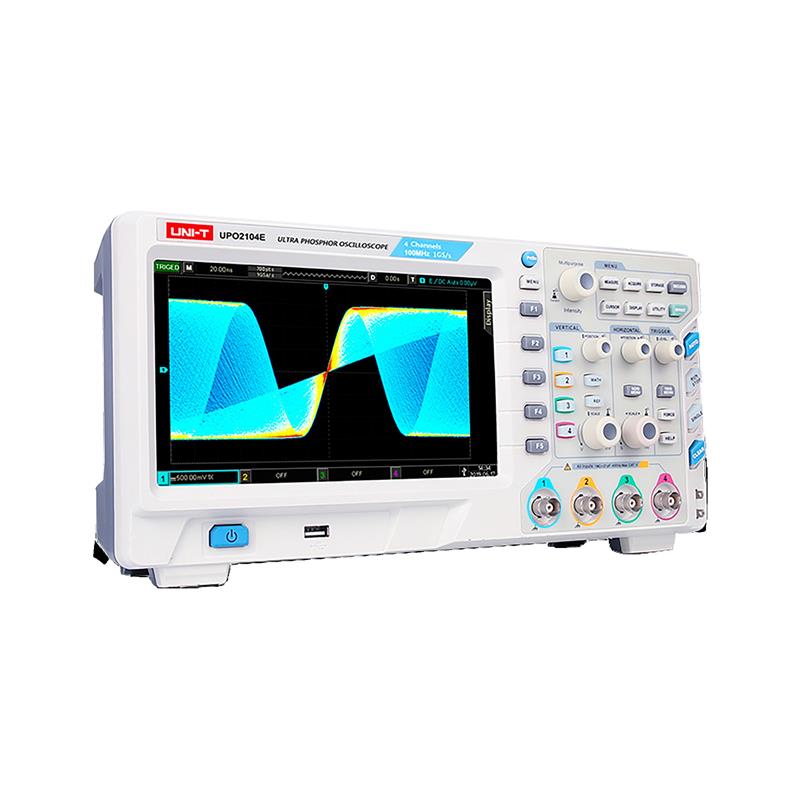

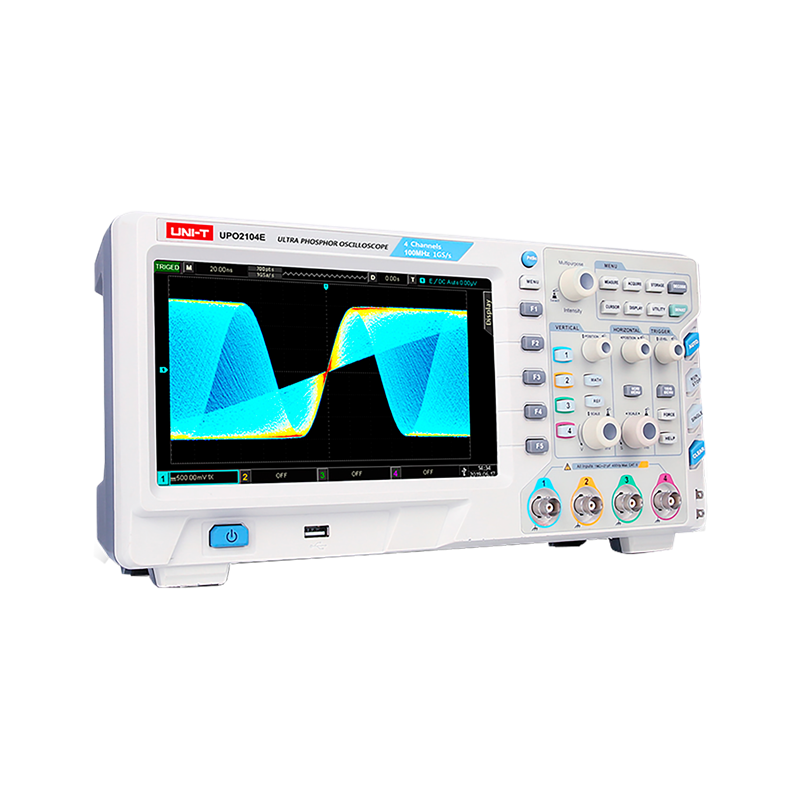

Osciloskop UNI-T UPO2102

Osciloskop UNI-T UPO2102

• Analogová šířka pásma: 100 MHz
• Doba náběhu: <=3,5 ns
• Počet kanálů: 2
• Vzorkovací frekvence: 1 GS/s
• Hloubka paměti: 56 Mpts (1 kanál)
• Rychlost zachycení křivky: 200 000 wfms/s
• Časová základna: 5 ns/div~50 s/div
• Vstupní impedance: (1MOhm ±2%) II (20 pF ±3 pF)
• Citlivost vertikálního vychýlení: 1 mV /div~20 V/div (1M?)
• Přesnost zesílení signálu: <=±3%
• Záznam průběhu: 65 000 snímků
• Způsoby spouštění: Hrana, šířka pulzu, runt, okno, N-hrana, zpoždění, časový limit, trvání, nastavení/zadržení, sklon, video, kód
• Možnosti dekódování sériové sběrnice: RS232/UART, I2C
• Operace s průběhem: A+B, AB, AxB, A/B, FFT, logické operace, pokročilé
• Automatické měření 27 parametrů: Peak-Peak, Amplituda, Maximum, Minimum, Nahoře, Dole, Střední, Střední, Střední hodnota cyklu, RMS, RMS cyklu, Plocha, Plocha cyklu, Překmit, Předstřel, Frekvence, Cyklus, Doba náběhu, Doba poklesu, Kladný puls, Negativní puls, Kladný poměr zátěže, Negativní zátěžový poměr, Zpoždění A->B (náběžná hrana), zpoždění A->B (sestupná hrana), zpoždění B->A (náběžná hrana), zpoždění B->A (sestupná hrana).
• Typy zobrazení výsledků: 5 výsledků současně
• Statistika měření: Průměr, Max, Min, směrodatná odchylka, číslo měření
• Frekvenční okno: 6 bitů

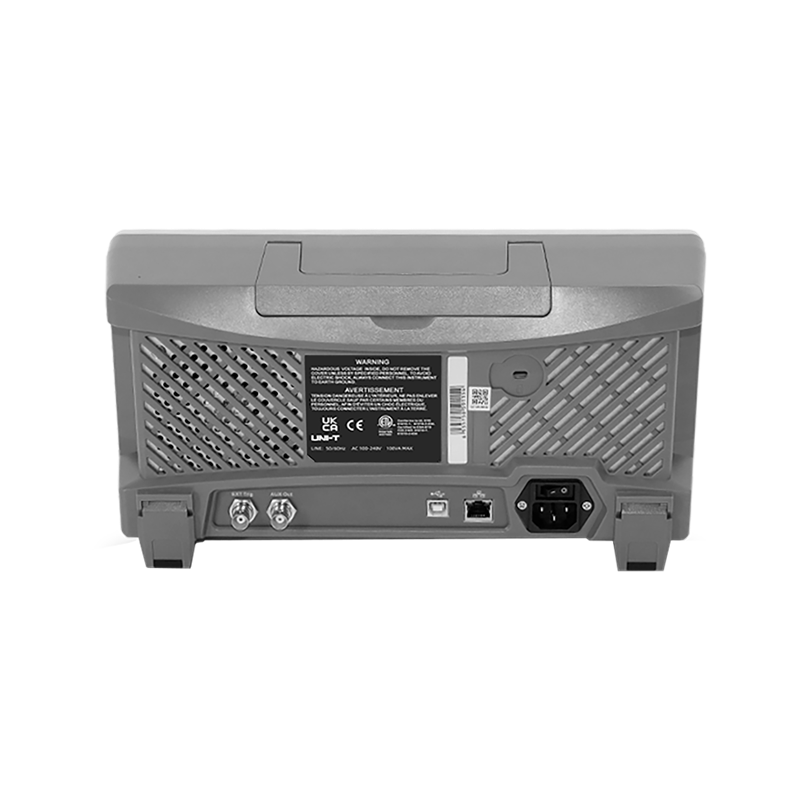

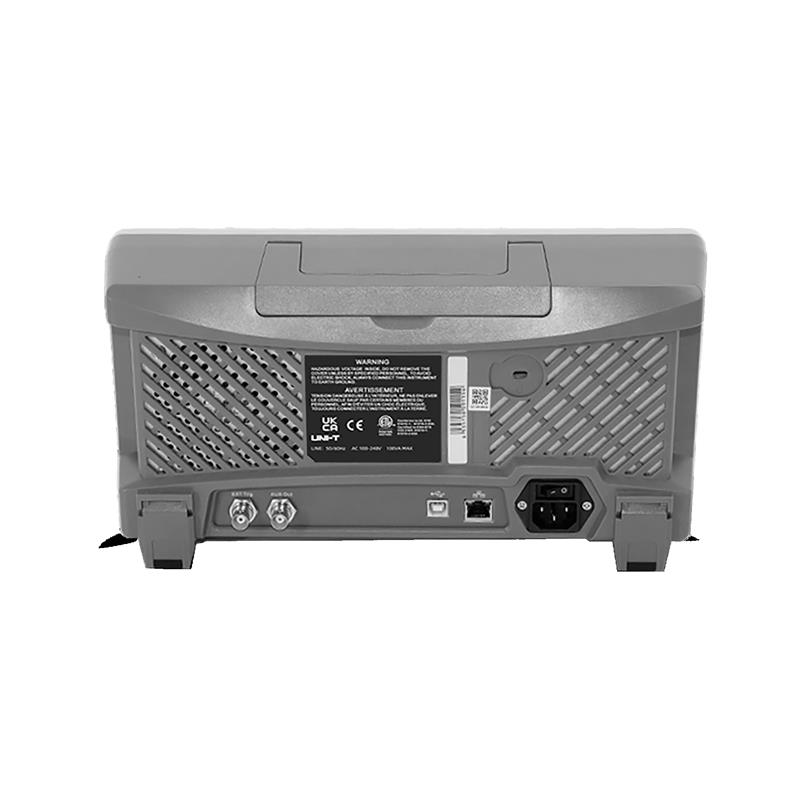

• Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
• Napájení: 100V~240VAC, 50Hz/60Hz
• Displej: 8” TFT LCD, WVGA (800×480 px)
• Hmotnost: 4,5 kg
• Rozměry: 370 x 185 x 115 mm
