Osciloskop UNI-T UPO2104E

Osciloskop UNI-T UPO2104E

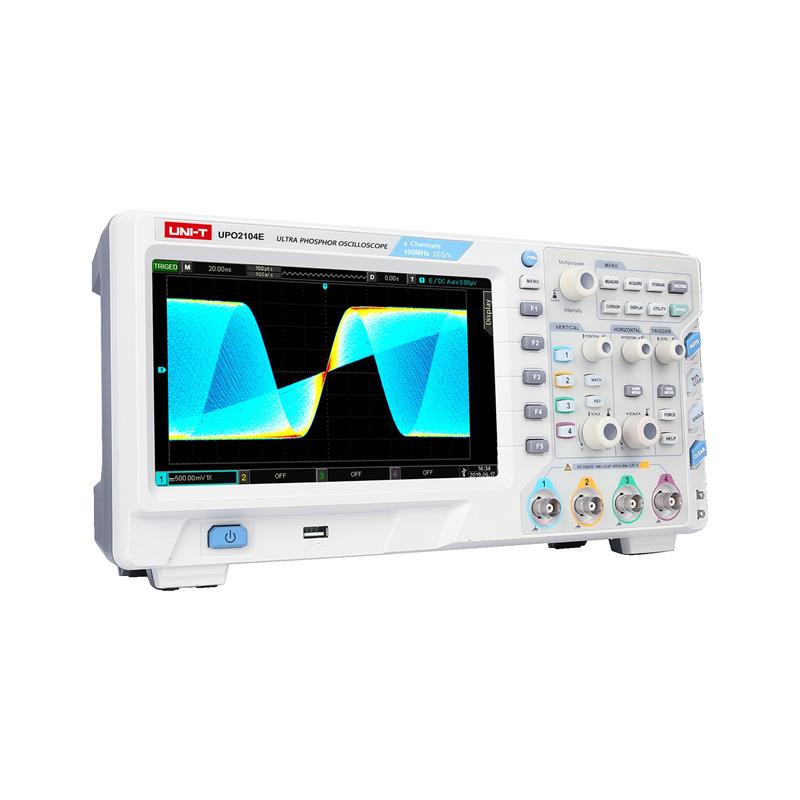

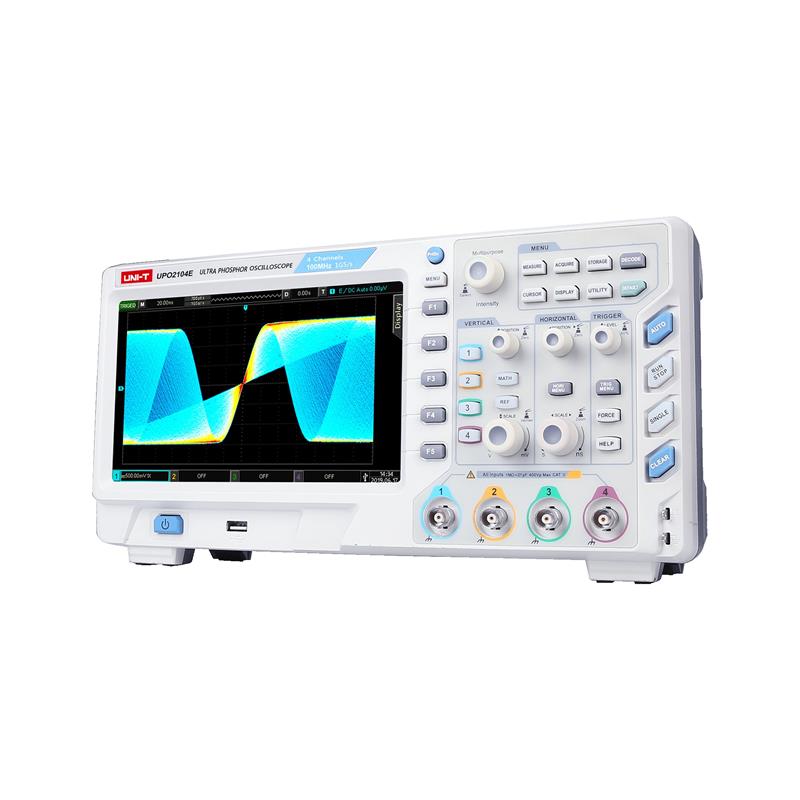

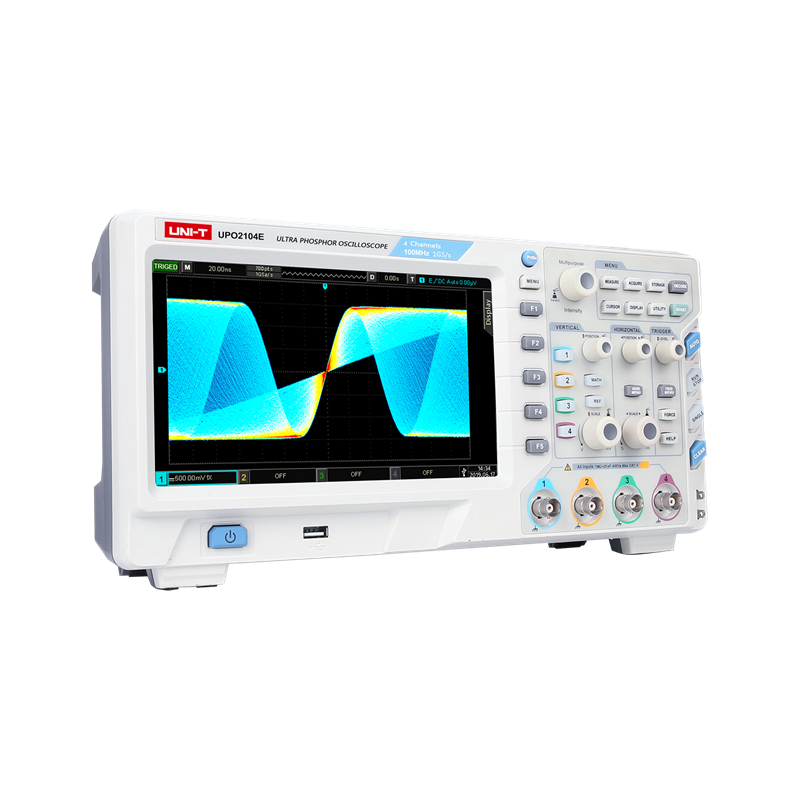

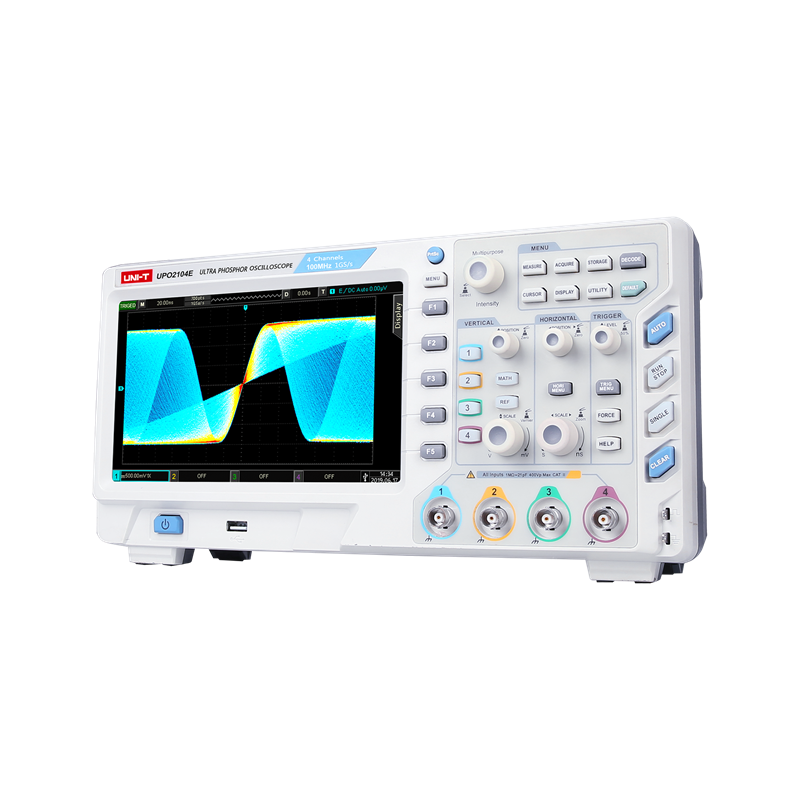

Osciloskop UPO2104E je stolní digitální osciloskop s technologií Ultra Phosphor ze série UPO2000E.

Osciloskop UPO2104E je stolní digitální osciloskop s technologií Ultra Phosphor ze série UPO2000E. Oproti nižší verzi UPO2102E nabízí 4 kanály. Dále je vybaven vzorkováním 1 GS/s. To je bohatě dostačující pro šířku pásma, která je 100 MHz (na rozdíl od nižších verzí UPO2072E, UPO2074E, UPO2072CS, UPO2074CS, které jsou jen do 70 MHz). Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi. Je vybaven displejem 800 x 480 pixelů. Podporuje USB úložiště a komunikaci s PC pomocí funkce Plug and play USB. Oproti dřívější verzi UPO2104CS se liší novým softverovým vybavením (firmware).

TECHNICKÉ SPECIFIKACE:

• Šířka pásma 100MHz
• Počet kanálů: 4
• Vzorkování: 1GS/s
• Max. hloubka paměti: 56Mpts (na kanál) (dříve 28Mpts na kanál)
• Počet průběhů za sekundu: až 80 000 wfms/s (dříve 50 000 wfms/s )
• Rozsah časové základny: 5ns/div -50s/div
• Vstupní vazba: (1MOhm±2%)//(20pF±3pF)
• Verikální osa: 1mV/div - 20V/div (1MOhm)
• Přesnost DC zesílení: ±3%
• Počet uložených průběhů: 65000
• Spouštění: Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern, RS232/UART, I2C, SPI
• Matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Logic operation, Editable Advanced, Filter
• Automatické měření: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
• Počet měření: 5 souběžných měření
• Statistiky: průměr, Max, Min, standartní odchylka, počet měření
• Frekvenční čítač: 6 bitů

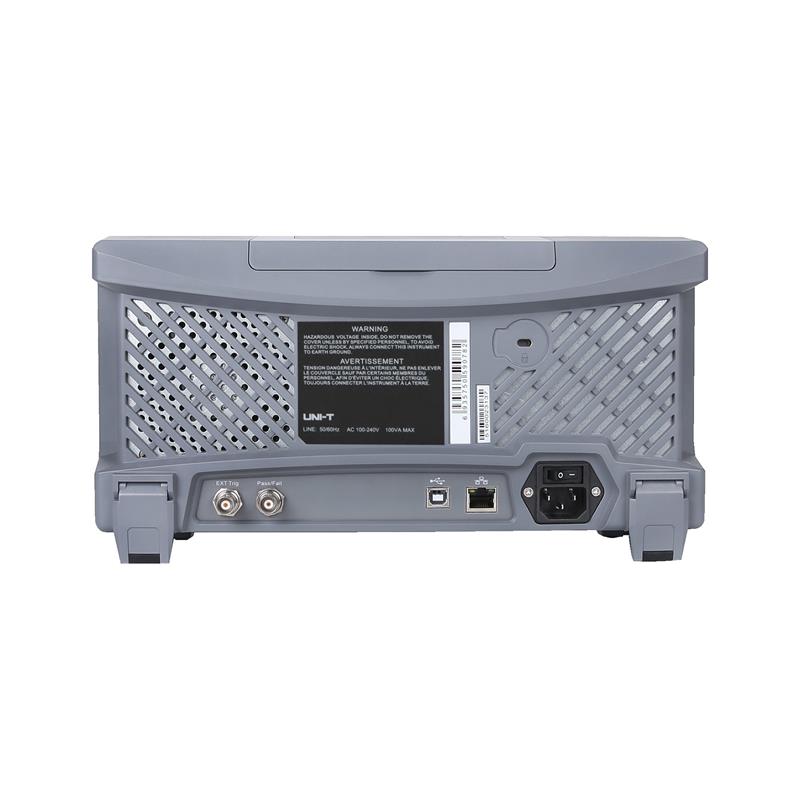

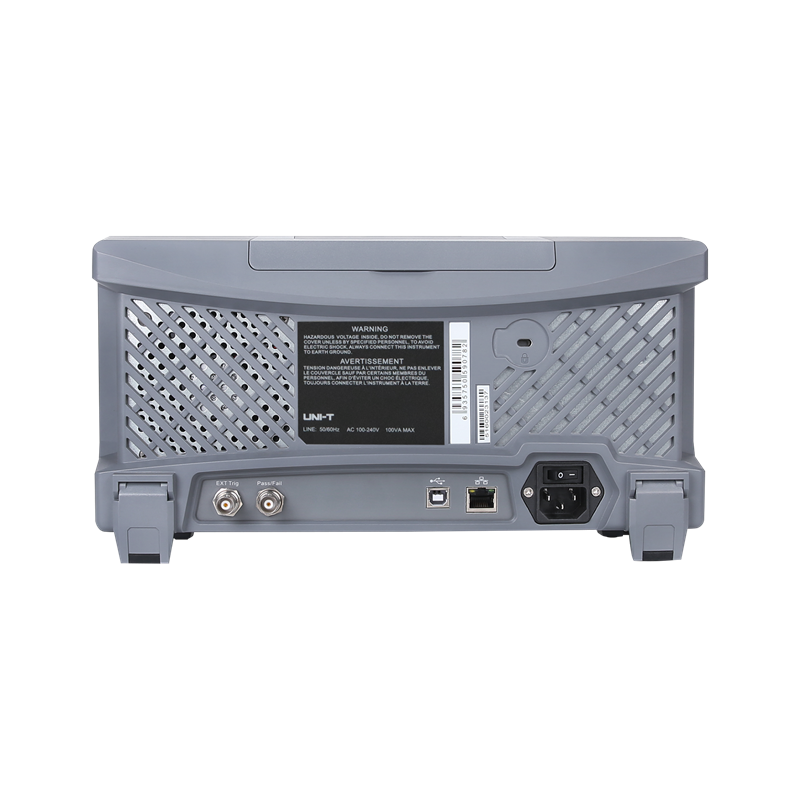

• Standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
• Napájení: 100V-240V AC, 50/60Hz
• Displej: 8 palců, 800x480 pixelů
• Hmotnost: 3.5kg
• Rozměry: 336x164x108mm

OBSAH BALENÍ:

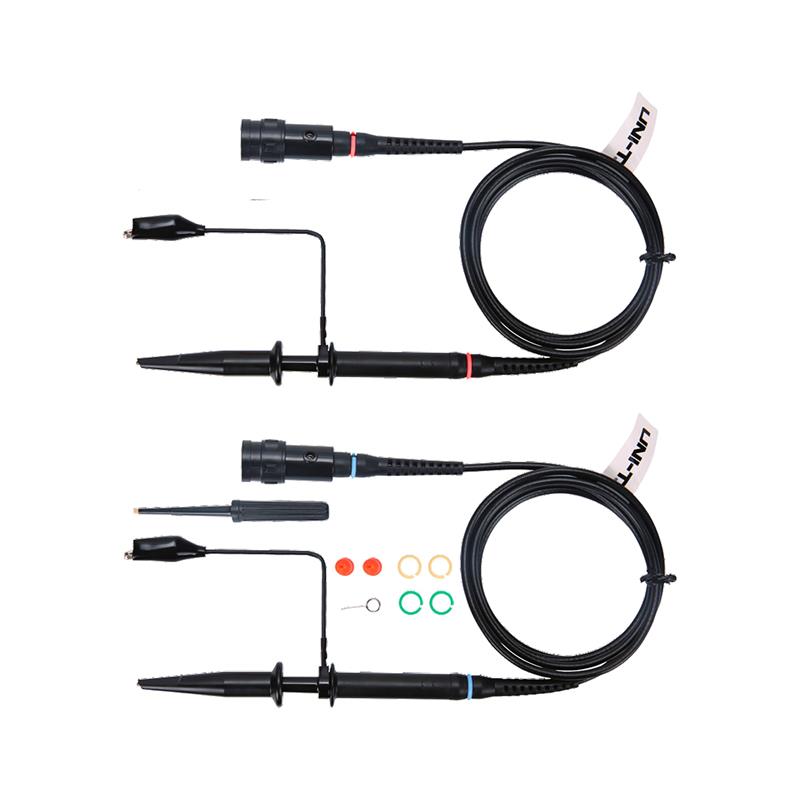

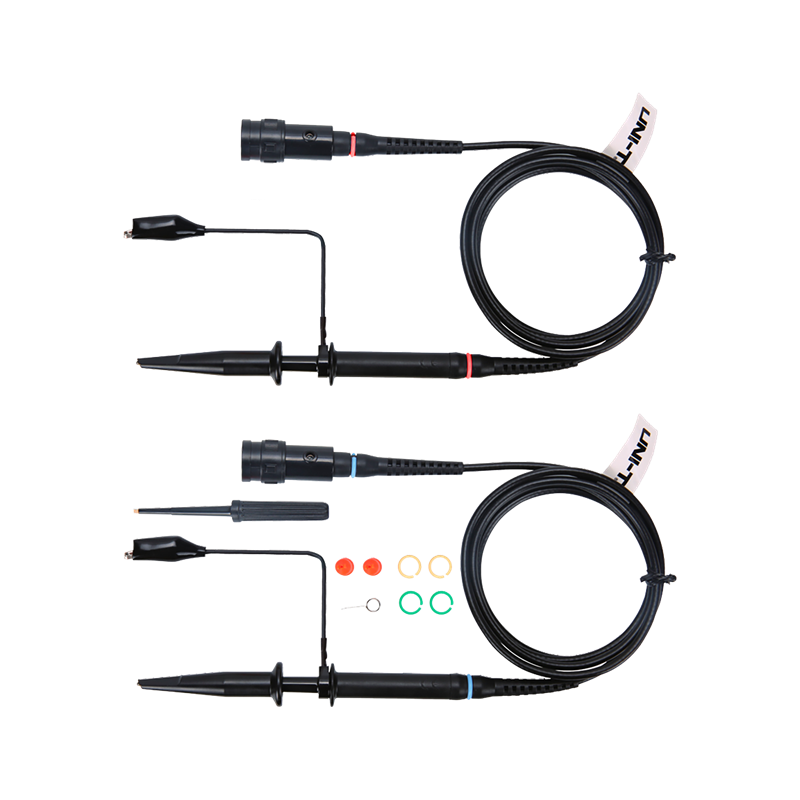

• 4ks sonda (s přepínatelným děličem 1x,10x)
• Oddělitelný třížilový napájecí kabel
• Kabel USB
• Rychlý návod k instalaci s odkazem na stránky výrobce
