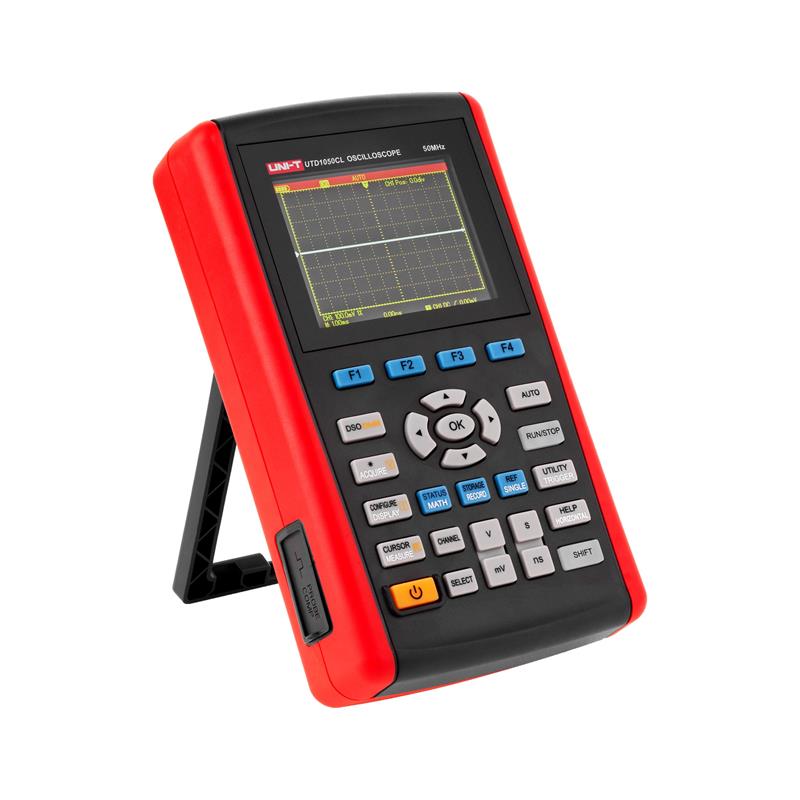

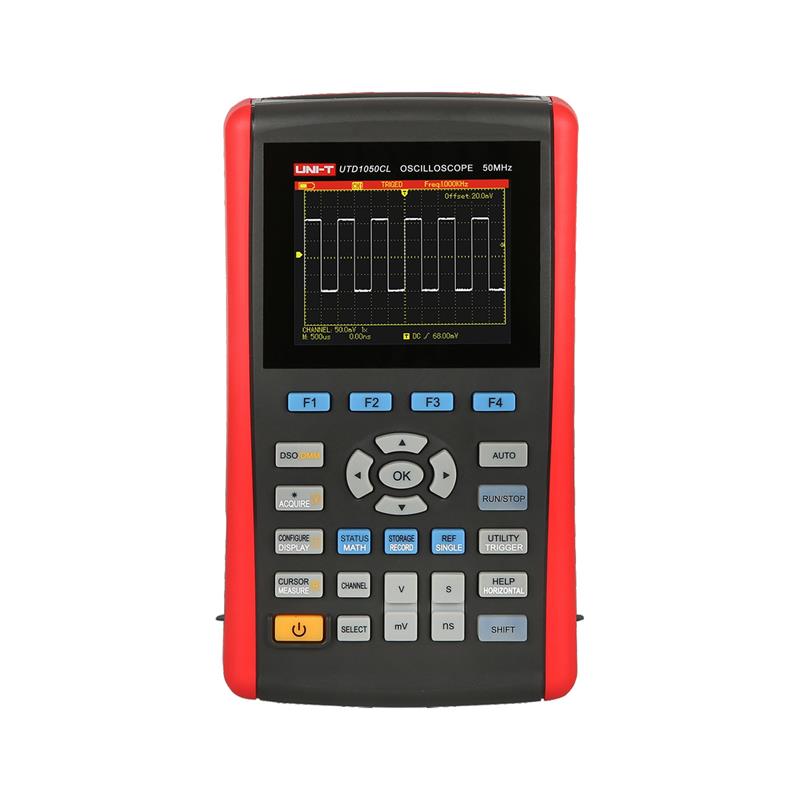

Osciloskop UNI-T UTD1050CL

Osciloskop UNI-T UTD1050CL

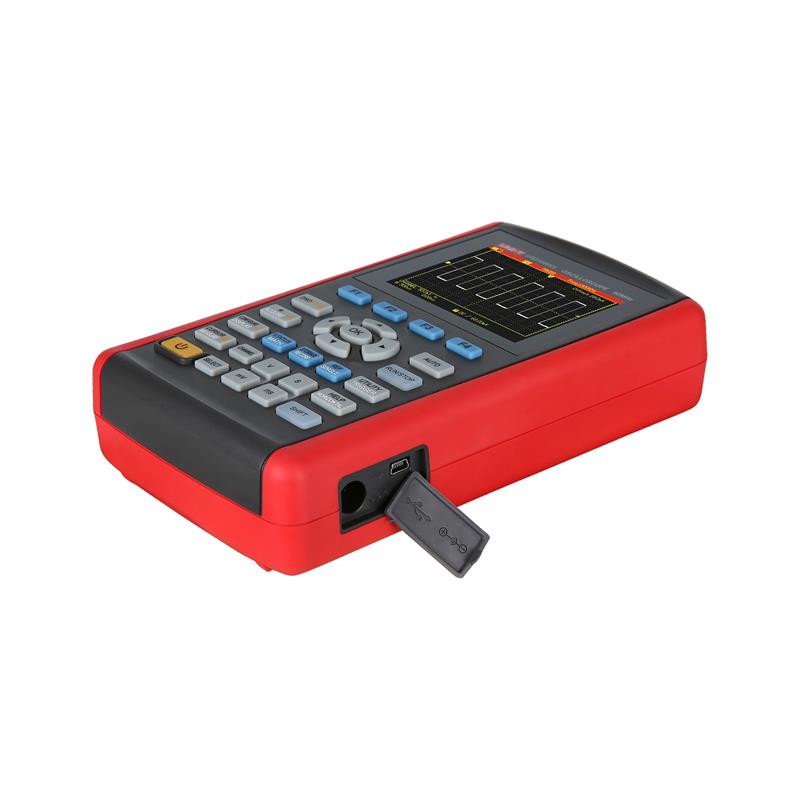

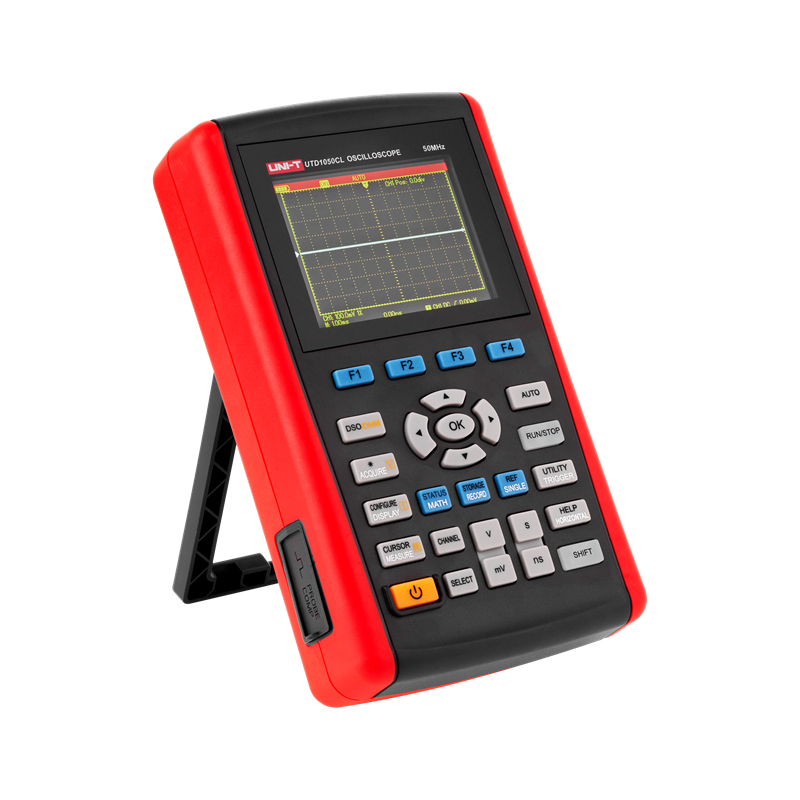

Přístroj UTD1050CL kombinuje v jednom pouzdře ruční jednokanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 50MHz při vzorkování 200MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 22 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu.

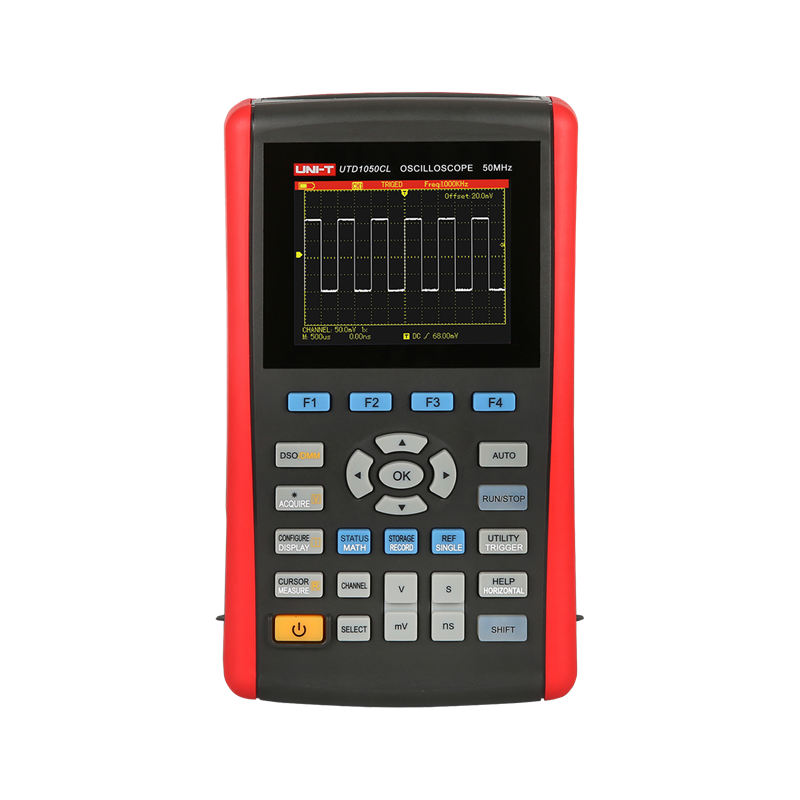

Přístroj má vestavěný barevný LCD displej s úhlopříčkou 3,5palců s rozlišením 320 x 240 pixelů. Displej je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±3999.

Napájení přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A.

Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním.

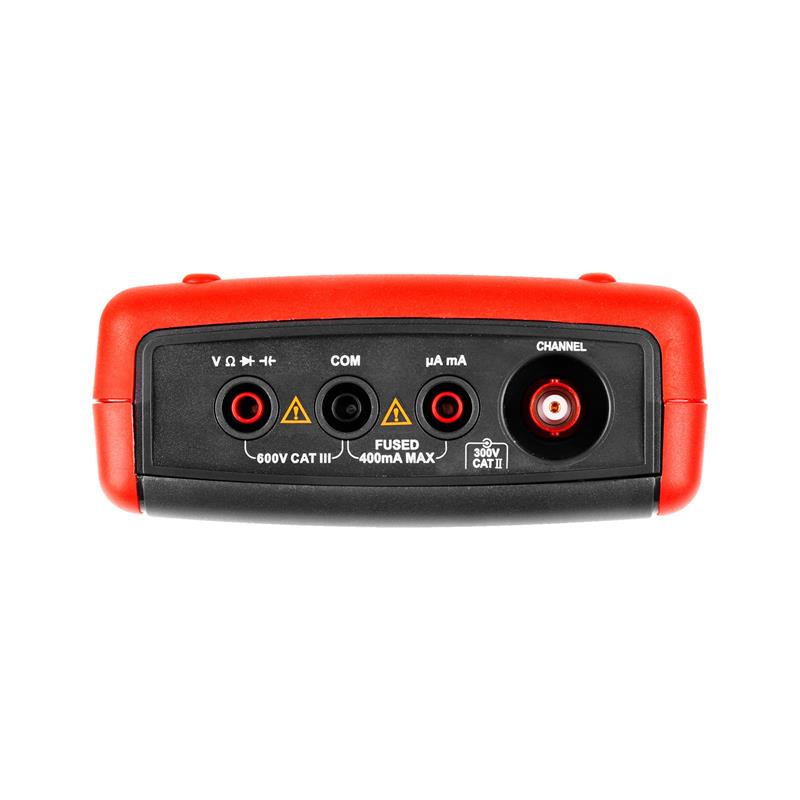

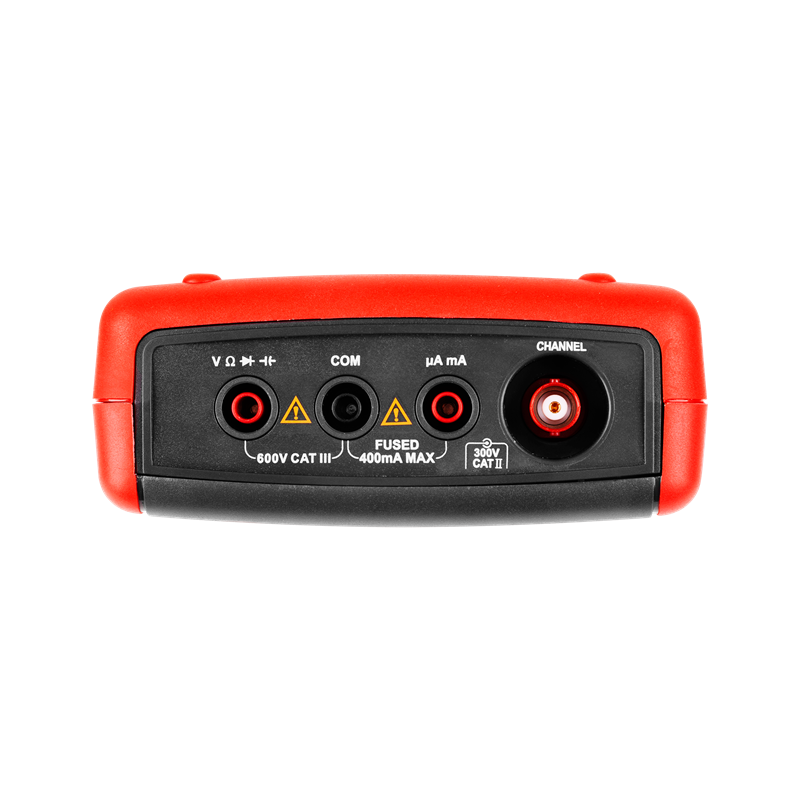

Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10).

TECHNICKÉ SPECIFIKACE:

Osciloskop
• Šířka pásma: 50MHz
• Počet analogových kanálů: 1
• Vzorkování: 200MS/s
• Max. hloubka paměti: 12kpts
• Rozlišení A/D převodníku: 8 bit
• Rozsah časové základny: 5ns/div až 50s/div
• Vstupní vazba: (1MOhm±2%)//(21pF±3pF)
• Verikální osa: 5mV/div - 20V/div (1MOhm)
• Náběžná hrana: ≤ 7ns
• Spouštění: Edge, pulse, video
• Automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay
• FFT: Hanning, Hamming, Blackman-Harris, Rectangular
• Ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení
• Ukládání do USB: 10 skupin křivek, 10 skupin rozhraní

Multimetr
• Měřicí rozsahy DC napětí: 400mV / 4V / 40V / 400V; přesnost ±(1%+5)
• Měřicí rozsahy AC napětí (40Hz až 400Hz): 400mV / 4V / 40V / 400V; přesnost ±(1,2%+5)
• Měřicí rozsahy DC proud: 350µA; přesnost ±(1,2%+5); 40mA / 400mA; přesnost ±(1%+5); pro 6A (s převodníkem UT-M07 do 10A) přesnost ±(1,5%+5)
• Měřicí rozsahy AC proud (40Hz až 400Hz): 350µA; přesnost ±(2%+5); 40mA / 400mA; přesnost ±(1,5%+5); pro 6A (s převodníkem UT-M07 do 10A); přesnost ±(2,5%+5)
• Měřicí rozsahy odporu: 400Ohm / 4kOhm / 40kOhm / 400kOhm / 4MOhm; přesnost ±(1,2%+5); pro 40MOhm přesnost ±(1,5%+5);
• Měřicí rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; přesnost ±(3%+5)
• Měření diod a kontinuity obvodů: ano
• Režim přepínání rozsahů: automatický / ruční
• Zobrazení a záznam křivky trendu změn napětí, proudu, odporu

• Napájení: 100V-240V AC, 45 až 440Hz, CAT II, příkon < 20VA

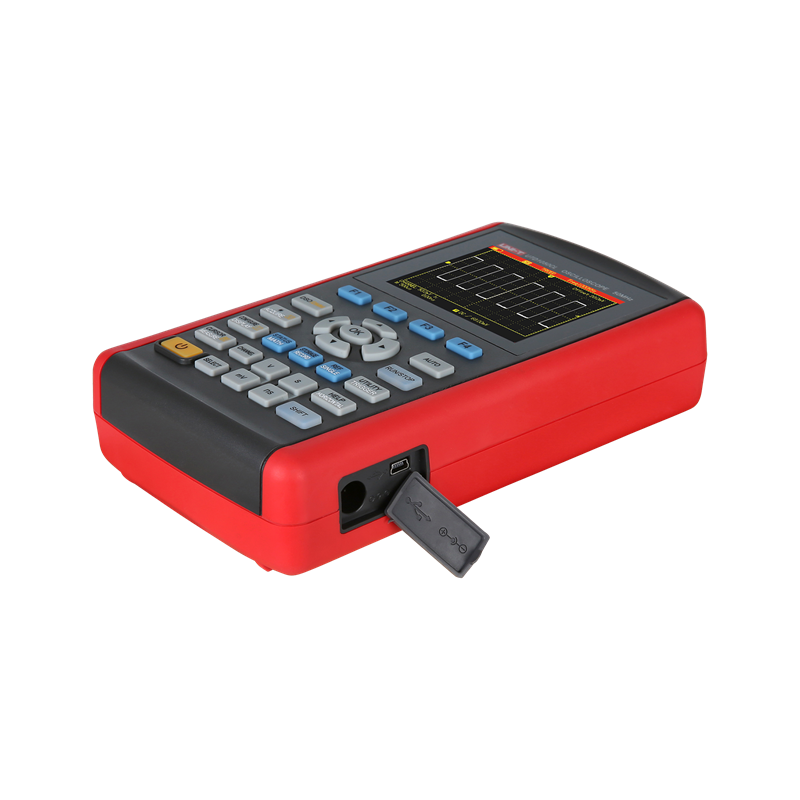

• Standardní rozhraní: 1 x mini USB

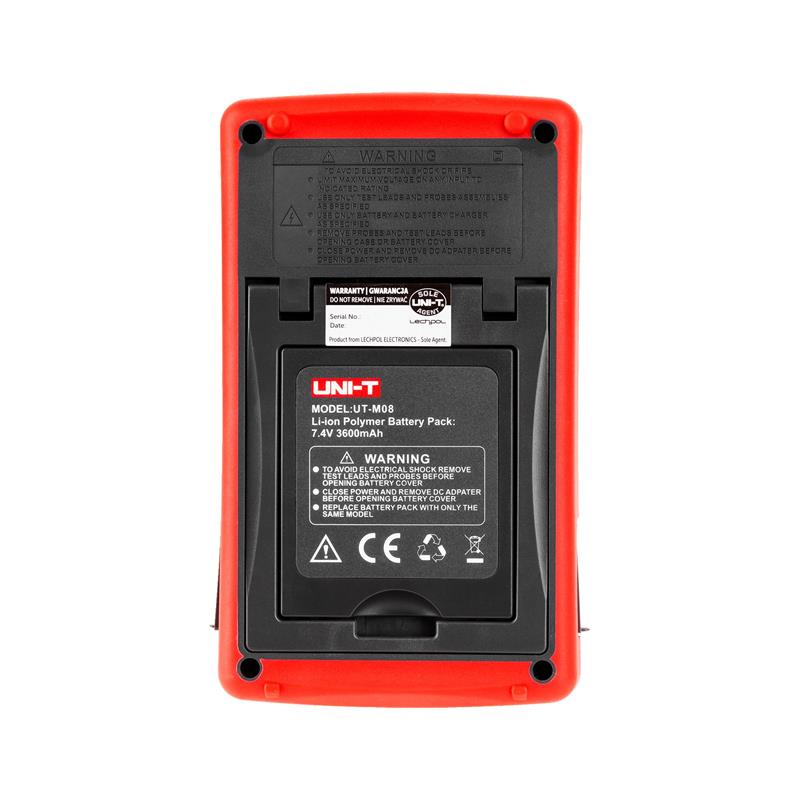

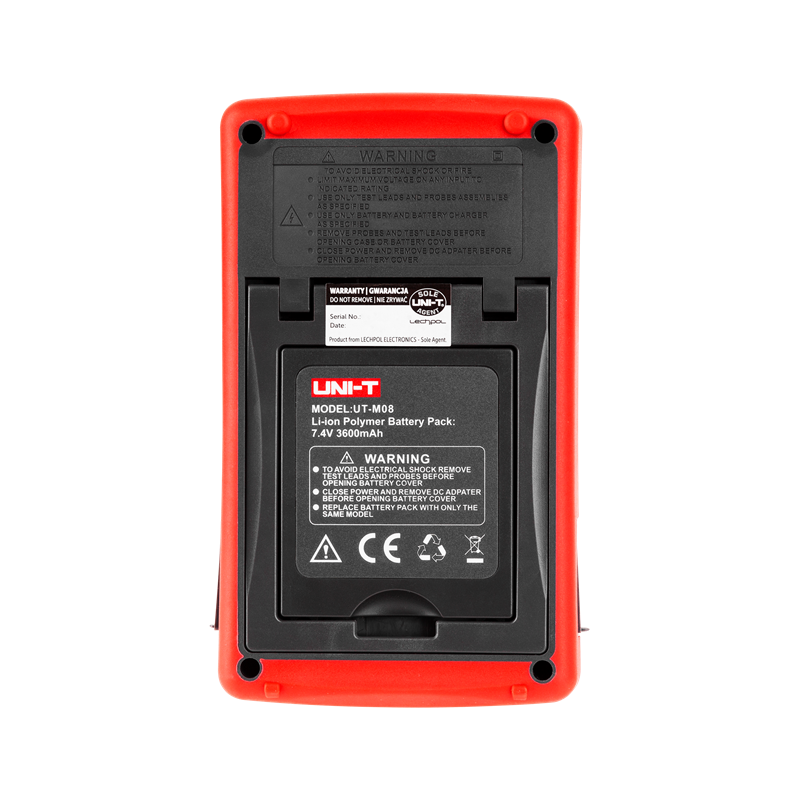

• Akumulátor: Li-ion 7,4V/3600mA
• Práce na akumulátor: 8 hod
• Displej: 3,5 palců, 800 x 480 pixelů
• Kalibrace: doporučeno 1 x ročně
• Krytí IP: IP2X
• Pracovní teplota okolí: 0°C až +40°C
• Skladovací teplota: -20°C až +60°C
• Pracovní vlhkost okolí: +10°C až +30°C: ≤90% ± 5%RH, +30°C až +40°C: ≤60% ±5%RH
• Pracovní nadmořská výška: max. 3000m n.m.
• Nepracovní (skladovací) nadmořská výška: 5000m n.m.
• Hmotnost čistá: 0,9 kg
• Hmotnost hrubá: 2,3 kg
• Rozměry: 199 x 118 x 49mm

OBSAH BALENÍ:

• Přístroj UTD1050CL

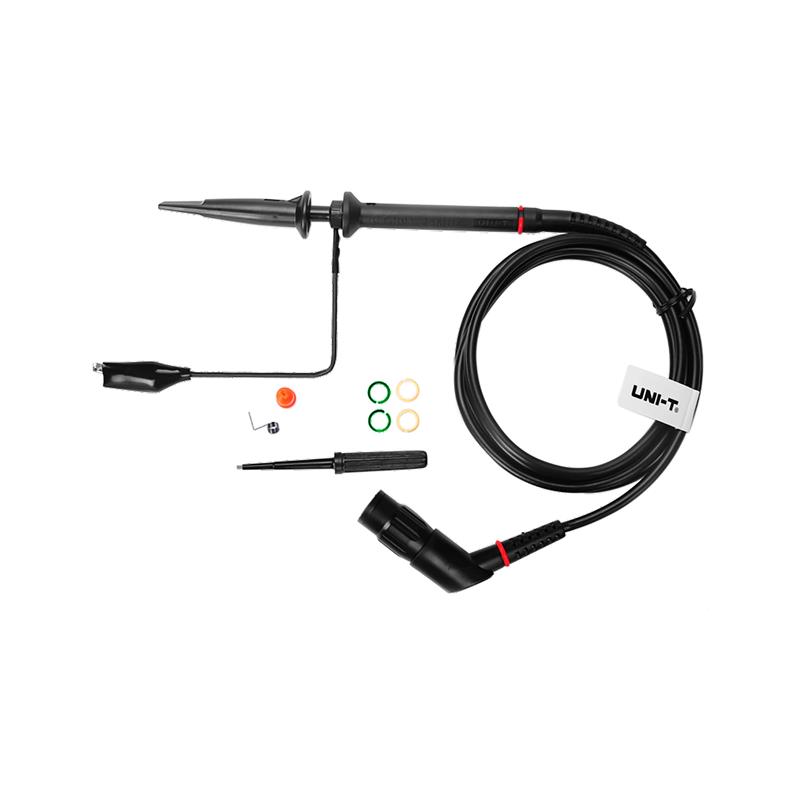

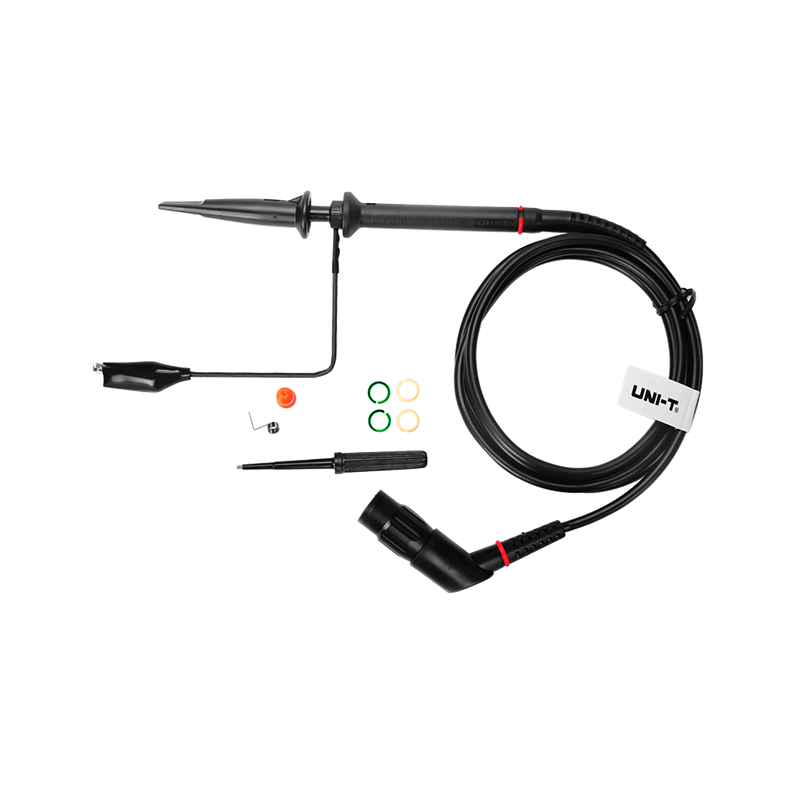

• Sonda s kabelem 1,2m a s přepínatelným děličem 1x,10x (UT-H03)

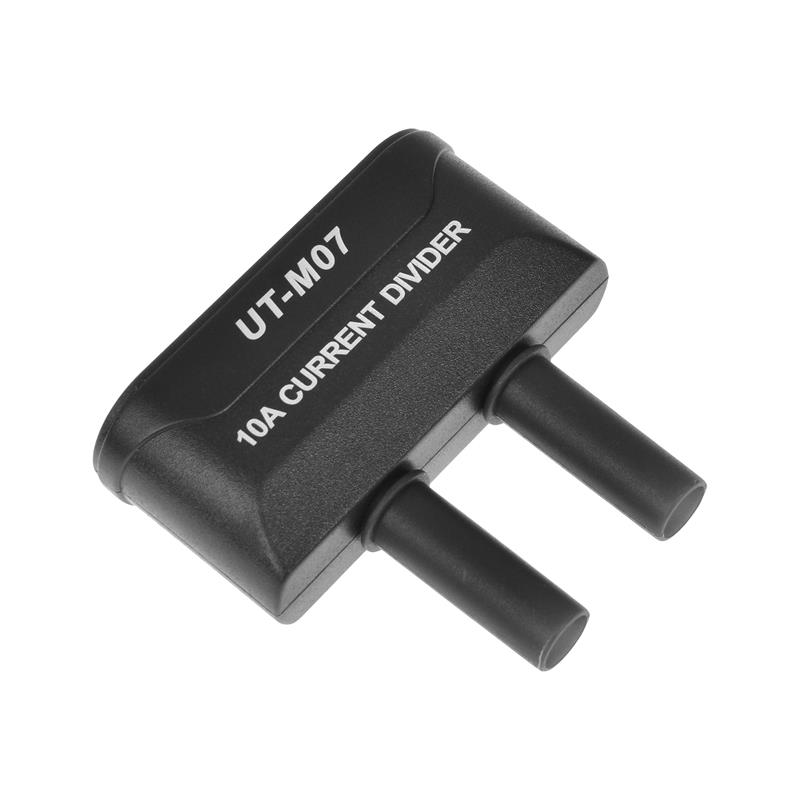

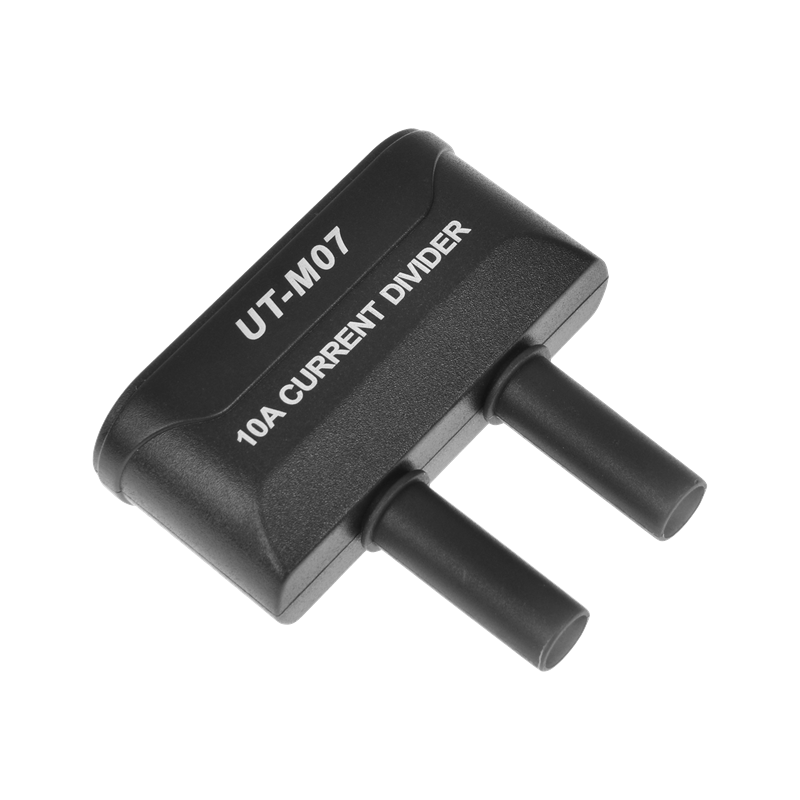

• Modul převodníku proud (10A) / napětí (UT-M07)

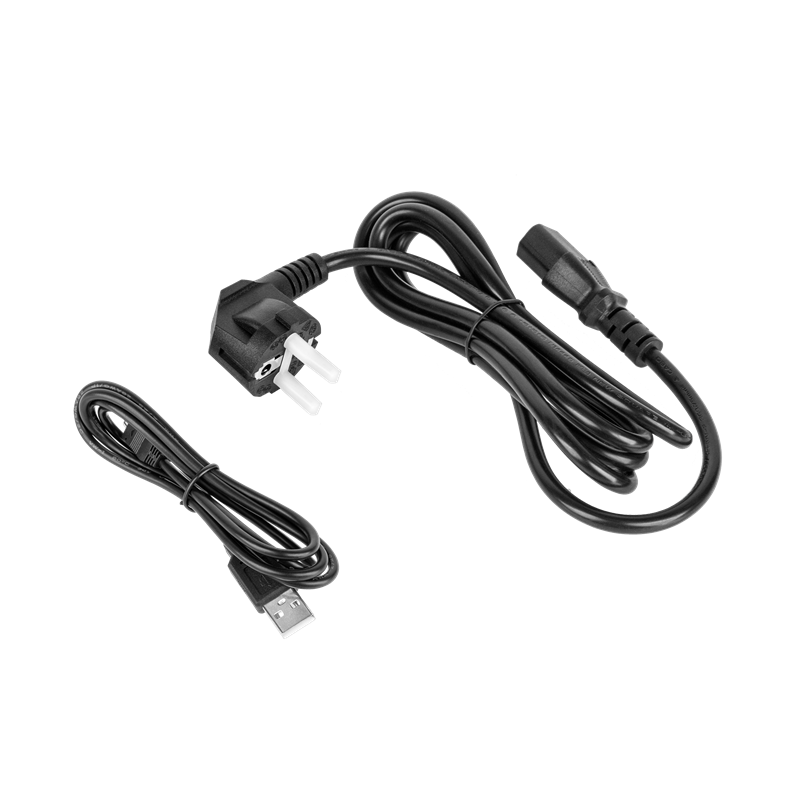

• DC adaptér 100 až 240 V AC rms, 45 až 440Hz,CAT II
• Kabel USB-Host / mini USB (UT-D17)
• Návod k použití
