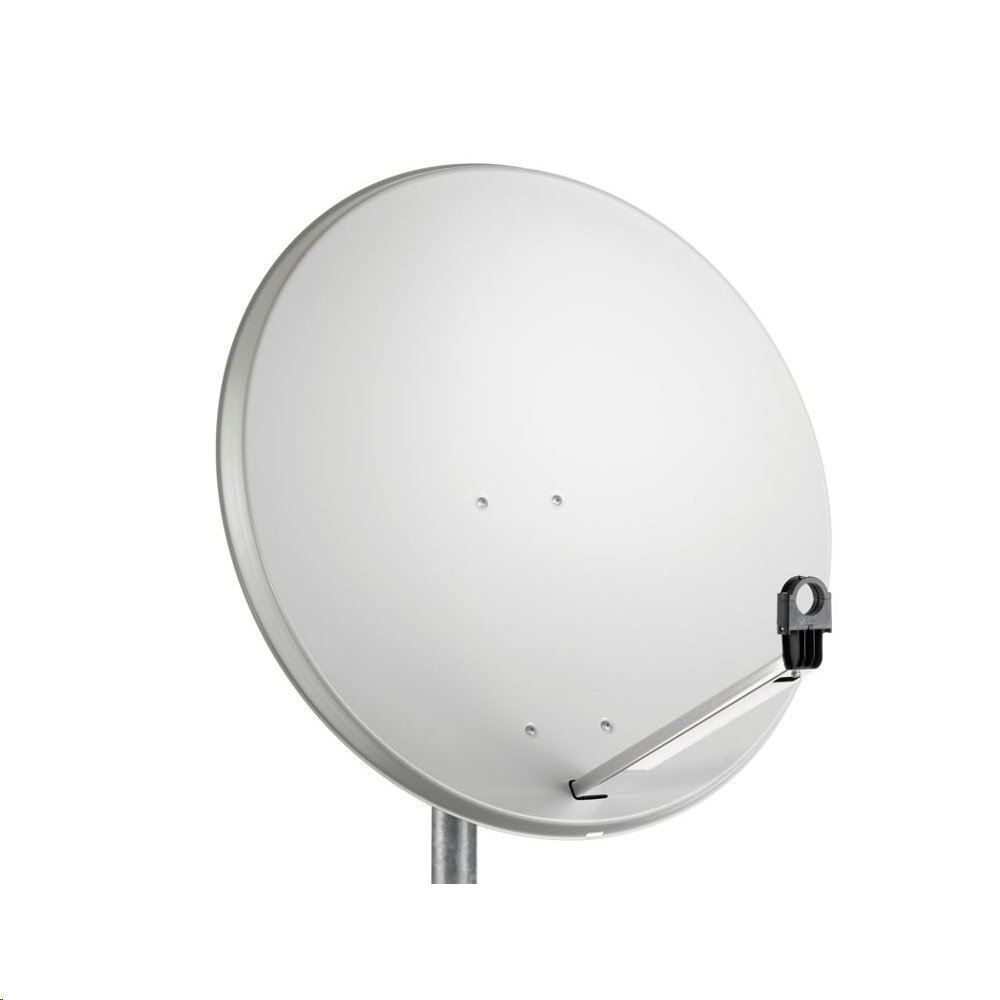

Parabola TELE System 80 Al Media line bílá

Parabola TELE System 80 Al Media line bílá — Zisk 38,5 dB a hliníková odolnost bez koroze

Spolehlivý satelitní příjem bez výpadků signálu a koroze

Běžné ocelové paraboly v náročných venkovních podmínkách postupně podléhají rzi a při silnějším dešti či hustém sněžení dochází k nepříjemným výpadkům satelitního vysílání z důvodu nedostatečné signálové rezervy. Nekvalitní držáky navíc ve větru vibrují, což způsobuje rozpad obrazu v HD a 4K rozlišení u vysílání platforem Skylink i Telly.

Ofsetová satelitní anténa TELE System 80 Al Media line tento problém eliminuje díky preciznímu hliníkovému reflektoru o rozměrech 845 × 745 mm, který zaručuje absolutní odolnost vůči korozi a dlouhou mechanickou životnost. S vysokým ziskem až 38,5 dB při 12,75 GHz a úzkým vyzařovacím úhlem pod 2,2° poskytuje stabilní příjem s vysokou rezervou na nepříznivé počasí pro satelitní operátory Skylink (Astra 23,5°E) i Telly (Thor 0,8°W).

Technické přednosti a přínosy v praxi

• Hliníkový reflektor (Al) — stoprocentní ochrana proti rzi a podstatně nižší hmotnost šetřící statické zatížení stožáru či výložníku.

• Zisk až 38,5 dB — vysoká signálová rezerva zajišťuje plynulý příjem v rozlišení Full HD i 4K bez výpadků i při hustém dešti a sněžení.

• Pološířka svazku pod 2,2° — přesné prostorové oddělení sousedních satelitních pozic eliminuje nežádoucí interferenční rušení.

• Polarizační potlačení přes 27 dB — čisté oddělení horizontální a vertikální polarizace pro bezchybný datový tok transpondérů.

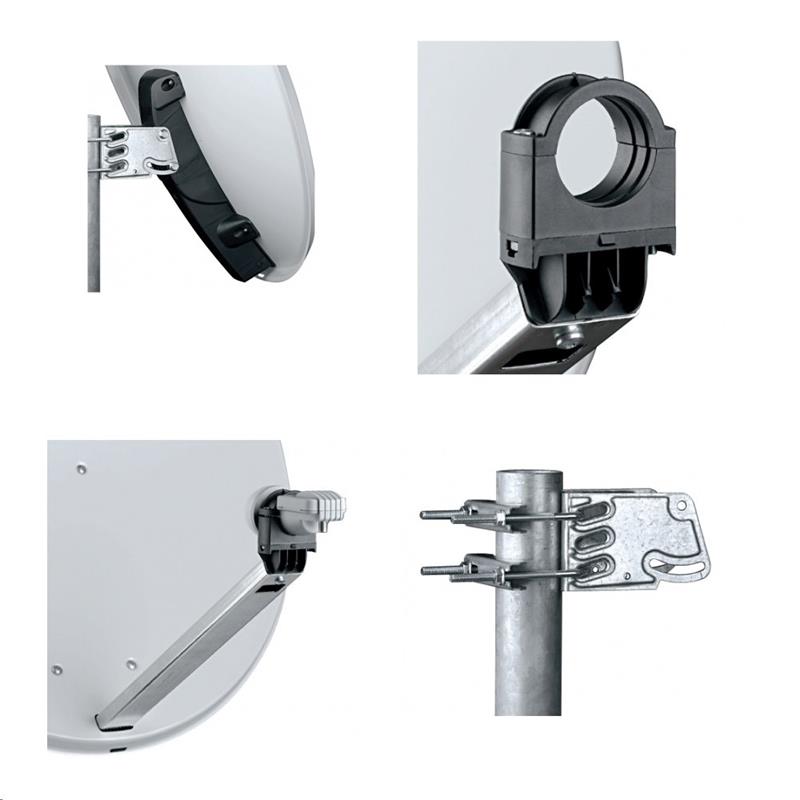

• Hliníkové rameno LNB (48 × 22 mm) — tuhá profilovaná konstrukce tlumí kmity větru a udržuje ohnisko konvertoru přesně fixované.

• Třmen na stožár 32–76 mm z galvanizované oceli — univerzální a pevné uchycení na tenké i silnostěnné stožáry bez rizika protočení.

• Krk LNB o průměru 23/40 mm — plná kompatibilita se standardními konvertory Single, Twin, Quad i Monoblock.

• Mechanická odolnost do 216 km/h — konstrukce dimenzovaná na náročné povětrnostní podmínky na exponovaných střechách a fasádách.

• Ofsetový úhel 25° a rozsah elevace 5°–48° — bezproblémové nastavení sklonu pro všechny běžné družice viditelné z území České republiky a Slovenska.



Precizní instalace a stabilní provoz po desítky let

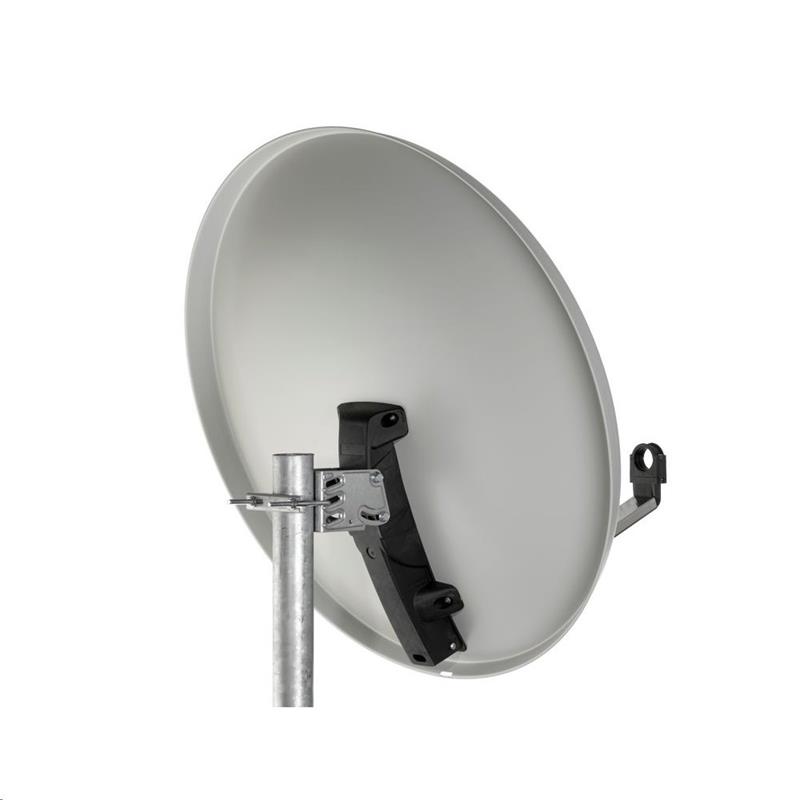

Instalace antény TELE System 80 Al Media line je navržena s důrazem na maximální efektivitu montážníka i koncového uživatele. Už při prvním vybalení zaujme nízká hmotnost hliníkového těla, která usnadňuje manipulaci na střešní lávce či žebříku, aniž by docházelo ke snížení torzní tuhosti reflektoru. Zadní montážní prvek z tvrzeného technického plastu v kombinaci s masivním třmenem z galvanizované oceli umožňuje plynulé a přesné nastavení azimutu i elevace.

Díky kalibrované stupnici elevace v rozsahu 5° až 48° nastavíte základní sklon antény během několika minut. Jakmile anténu přesně nasměrujete měřicím přístrojem a dotáhnete ocelové šrouby, geometrie paraboly zůstává stabilní i při prudkých nárazech větru. Výsledkem je dlouhodobý provoz bez nutnosti opakovaného dolaďování po každé větrné bouři.

Signálový zisk a aerodynamická odolnost v číslech

V pásmu satelitního vysílání Ku dosahuje parabola vysoce efektivních hodnot zisku: 36,8 dB na kmitočtu 10,75 GHz, 37,8 dB při 11,75 GHz a až 38,5 dB na 12,75 GHz. Oproti standardním ocelovým parabolám ve stejné velikostní třídě nabízí přesněji lisovaný reflektor s poměrem F/D 0,6, což zajišťuje rovnoměrné ozáření plochy konvertorem a minimalizuje šumové číslo celého přijímacího řetězce.

Laboratorní aerodynamické testy prokazují vysokou stabilitu celé sestavy: při větru o rychlosti 72 km/h činí zatížení pouhých 17 kg, při silném větru o rychlosti 144 km/h odolává náporu 69 kg a konstrukce snese extrémní poryvy až do 216 km/h (156 kg). To garantuje, že reflektor nezmění své parabolické zakřivení ani při silné vichřici, což je kritické pro zachování signálové rezervy transpondérů s vysokou modulací DVB-S2 (8PSK).

Konfigurace a doporučení pro Skylink a Telly

Pro příjem platformy Skylink z primární pozice Astra 23,5°E (případně v kombinaci s volnými zahraničními programy z Astra 19,2°E) představuje efektivní rozměr 845 × 745 mm technický standard. V individuálních instalacích rodinných domů doporučujeme osadit anténu konvertorem typu Monoblock Single nebo Monoblock Twin s úhlovou roztečí 4,3°. Vysoký zisk reflektoru zajistí plnohodnotný signál i na šilhajícím sekundárním ohnisku, což eliminuje kostičkování obrazu u náročných HD programů během letních bouřek.

Pro operátora Telly, který vysílá z družic Thor 0,8°W / Intelsat 10-02 (1,0°W), nabízí parabola dostatečnou signálovou rezervu pro bezchybnou fixaci signálu i v oblastech s nižší intenzitou svazku. V profesionálních instalacích pro penziony nebo bytové domy s rozvody společné televizní antény (STA) ocení technici možnost osazení konvertory Quattro a propojení s multipřepínačem, kde potlačení křížové polarizace > 27 dB zaručuje vysoký odstup signálu od šumu (MER) napříč všemi polarizacemi.

Pro koho je parabola určena

• Majitelé rodinných domů a bytů (B2C): Uživatelé hledající trvalé řešení příjmu satelitních platforem Skylink a Telly, kteří požadují čistý obraz v HD/4K bez výpadků při dešti a nechtějí řešit rezavé stékající kapky na fasádě.

• Montážní technici a anténáři (B2B): Profesionálové vyžadující přesnou mechaniku, čitelnou stupnici elevace a odolný stožárový třmen pro rychlé zaměření a dlouhodobou spolehlivost bez nutnosti servisních výjezdů.

• Správci bytových domů a penzionů: Pro instalace rozvodů společné televizní antény (STA), kde je vyžadována vysoká signálová rezerva pro distribuci přes multipřepínače a bezúdržbovost v náročném venkovním prostředí.



Udržitelnost a ekologie

Reflektor a nosné ráhno antény jsou vyrobeny z 100% recyklovatelného hliníku, který nepodléhá hloubkové korozi a zaručuje funkční životnost přesahující 15 let bez nutnosti výměny z důvodu degradace materiálu. Výrobek plně splňuje evropskou environmentální směrnici RoHS II 2011/65/EU (včetně doplňujících směrnic 2015/863 a 2017/2102), což potvrzuje striktní absenci olova, rtuti, kadmia a toxických ftalátů v konstrukčních prvcích.

Technické specifikace

• Vnější rozměry reflektoru: 845 × 745 mm — Velká odrazná plocha zajišťující vysokou signálovou rezervu při špatném počasí.

• Materiál reflektoru: Hliník (Al) — Plná odolnost proti korozi s nízkou hmotností pro minimální zatížení nosných konstrukcí.

• Barevné provedení: Bílá — UV stabilní povrchová úprava splývající se světlou fasádou a krytinou.

• Zisk při 10,75 GHz: 36,8 dB — Spolehlivý příjem transpondérů ve spodním satelitním pásmu Ku.

• Zisk při 11,75 GHz: 37,8 dB — Vysoká úroveň signálu ve střední části kmitočtového spektra.

• Zisk při 12,75 GHz: 38,5 dB — Špičkový výkon v horním pásmu, kde vysílá většina HD a 4K transpondérů operátorů.

• Pološířka svazku při 12,75 GHz: < 2,2° — Úzké směrování brání pronikání rušení z blízko umístěných sousedních družic.

• Potlačení křížové polarizace (X-pol): > 27 dB — Efektivní oddělení horizontální a vertikální polarizace pro vysokou modulační čistotu MER.

• Ofsetový úhel: 25° — Strmější geometrický sklon reflektoru omezující usazování sněhu a nečistot na funkční ploše.

• Poměr F/D: 0,6 — Optimální geometrie pro plné ozáření ohniska a maximální účinnost LNB konvertoru.

• Rozsah elevace (sklonu): 5° až 48° — Rozpětí umožňující zaměření všech evropských satelitních pozic.

• Elevace při průchozím stožáru: 47° — Umožňuje instalaci na průchozí stožárovou trubku bez kolize nosného rámu.

• Uchycení na stožár (třmen): Ø 32–76 mm — Galvanizovaná ocelová objímka kompatibilní s tenkými výložníky i silnými stožáry.

• Materiál zádového držáku: Tvrzený plast — Pevný kompozit eliminující galvanickou korozi mezi hliníkovou anténou a ocelovým třmenem.

• Držák AZ/EL: Galvanizovaná ocel — Dlouhodobá antikorozní ochrana nosného polohovacího mechanismu.

• Nosné rameno LNB: Hliníkový profil 48 × 22 mm — Pevná konstrukce tlumící chvění větru a udržující konvertor v přesném ohnisku.

• Průměr krku pro LNB: 23 / 40 mm — Univerzální plastový držák vhodný pro tenké i standardní 40mm konvertory.

• Zatížení větrem při 72 km/h: 17 kg — Stabilní mechanické chování v běžných povětrnostních podmínkách.

• Zatížení větrem při 144 km/h: 69 kg — Spolehlivý provoz při prudkých bouřích a silném vichru.

• Zatížení větrem při 216 km/h: 156 kg — Mezní pevnost konstrukce odolávající extrémním poryvům orkánu.

• Shoda s normami: RoHS II 2011/65/EU — Výrobek neobsahuje nebezpečné chemické látky a těžké kovy.



FAQ — Časté otázky zákazníků

1. Je tato parabola vhodná pro příjem satelitní televize Skylink? Ano, rozměr 80 cm (vnější rozměr 845 × 745 mm) je pro příjem operátora Skylink z družice Astra 23,5°E ideální. Poskytuje výrazně vyšší signálovou rezervu než menší 60cm antény, takže obraz nevypadává ani při silném dešti, husté oblačnosti či sněžení.

2. Mohu na této parabole přijímat současně Skylink i německé programy z Astry 19,2°E? Ano, stačí použít konvertor typu Monoblock s úhlovým rozestupem 4,3° (určený přímo pro 80cm paraboly), případně univerzální multifeed lištu pro dva samostatné LNB. Parabola má dostatečný zisk pro bezproblémové pokrytí obou družicových pozic.

3. Lze parabolu použít pro příjem operátora Telly? Ano, pro příjem platformy Telly z družic Thor 0,8°W a Intelsat 1,0°W je tato parabola technicky plně dimenzovaná. Zisk 38,5 dB zaručuje bezchybný příjem všech českých i slovenských programů včetně prémiových sportovních kanálů v HD rozlišení.

4. Jaké jsou hlavní výhody hliníkové paraboly oproti ocelové? Hliník na rozdíl od plechu nerezaví ani při poškrábání laku od krupobití či montáže, což zaručuje mnohonásobně delší životnost. Hliníková parabola je navíc výrazně lehčí, což usnadňuje instalaci a snižuje mechanické namáhání stožáru a kotevních bodů.

5. Jaký průměr stožáru nebo výložníku potřebuji pro montáž? Zadní třmen z galvanizované oceli umožňuje montáž na stožárovou trubku o vnějším průměru od 32 mm do 76 mm. Pro dosažení maximální stability při poryvech větru doporučujeme použít trubku o průměru 40–50 mm.

6. Jaký typ LNB konvertoru mohu do objímky nainstalovat? Držák na rameni antény je uzpůsoben pro standardní konvertory s průměrem krku 40 mm. Součástí je rovněž redukční vložka pro konvertory s krkem 23 mm. Lze tedy použít libovolný LNB typu Single, Twin, Quad, Octo nebo Monoblock.

7. Vydrží parabola nárazy silného větru na střeše? Konstrukce je testována na zatížení větrem až do rychlosti 216 km/h (tlak 156 kg). Tuhé rameno o průřezu 48 × 22 mm a robustní třmen spolehlivě zabraňují vychýlení konvertoru z ohniska i při vichřici.

8. Obsahuje balení LNB konvertor a propojovací kabeláž? Balení obsahuje hliníkový reflektor, zadní plastový nosník, galvanizovaný třmen na stožár, hliníkové ráhno a držák konvertoru. LNB konvertor, koaxiální kabel a F-konektory je nutné dokoupit zvlášť podle konkrétních požadavků vaší instalace.
