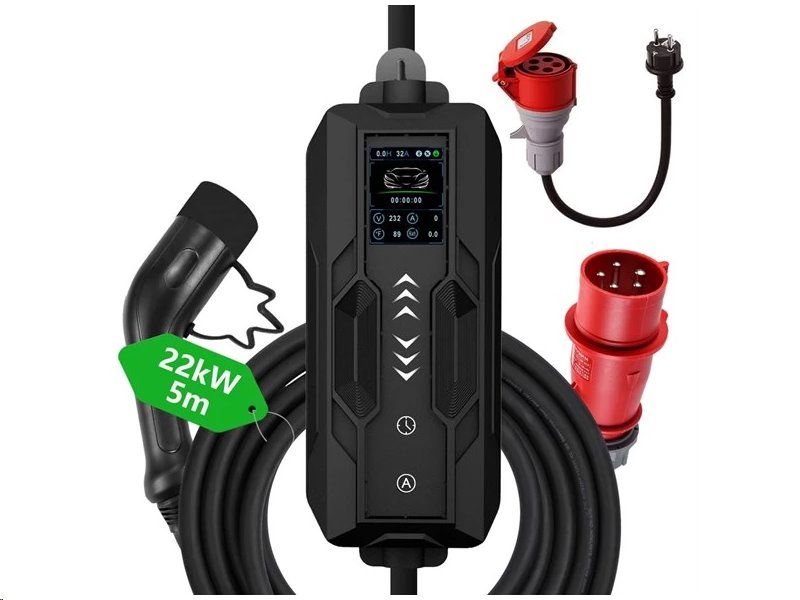

Přenosná nabíječka IMMAX EV/PHEV AC 5m /32A, 400V, CEE 5pin - Type 2, 22kW/

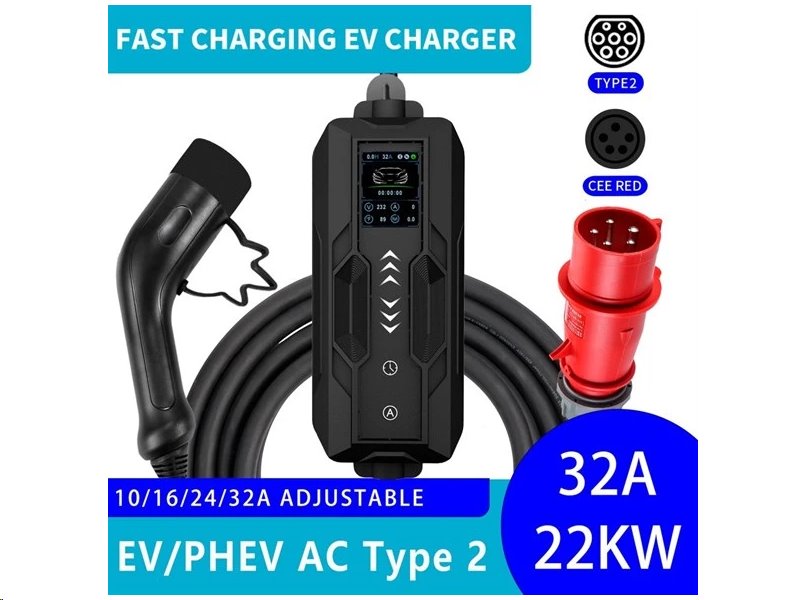

Přenosná nabíječka IMMAX EV/PHEV AC Type 2 22 kW – rychlé a flexibilní nabíjení pro váš elektromobil



Maximální výkon pro rychlé nabíjení

Přenosná nabíječka IMMAX EV/PHEV AC Type 2 nabízí výkon až 22 kW při třífázovém připojení (32 A, 380 V), což znamená, že dokáže plně využít potenciál vozidel podporujících vysokorychlostní AC nabíjení.

Nabíjení je díky technologii Plug & Play okamžitě připraveno – po připojení nabíječky k vozidlu se proces automaticky spustí, bez nutnosti složité konfigurace.


Klíčové vlastnosti


• Výkon až 22 kW – rychlé AC nabíjení třífázově

• Plug & Play – okamžité spuštění po připojení

• Konektor Type 2 + CEE adaptér na Schuko – široká kompatibilita

• Odložený start nabíjení – úspora nákladů a pohodlí

• LED displej – přehled o parametrech nabíjení

• Kompletní bezpečnostní ochrany – typ A + DC 6 mA, přepětí, přetížení, blesk, přehřátí

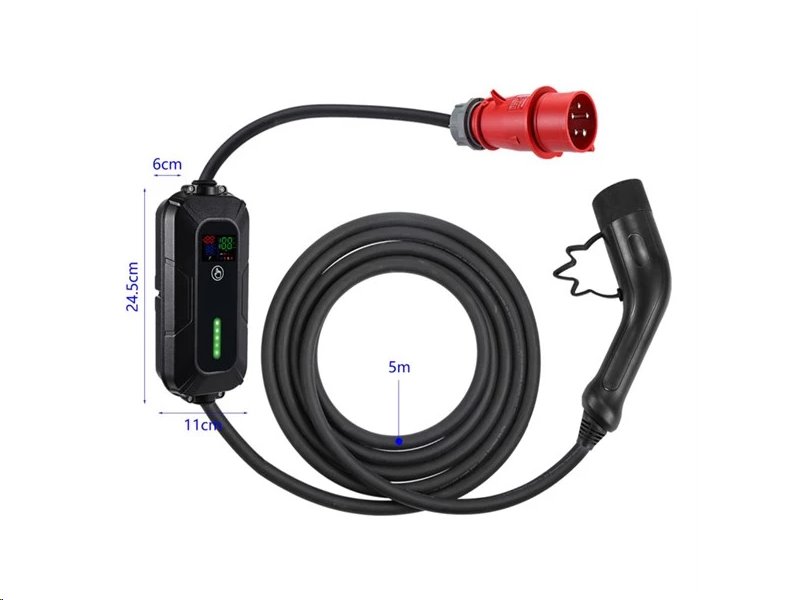

• 5m kabel – flexibilní dosah

• Vhodná pro domácí, cestovní i komerční použití



Široká kompatibilita a flexibilita připojení

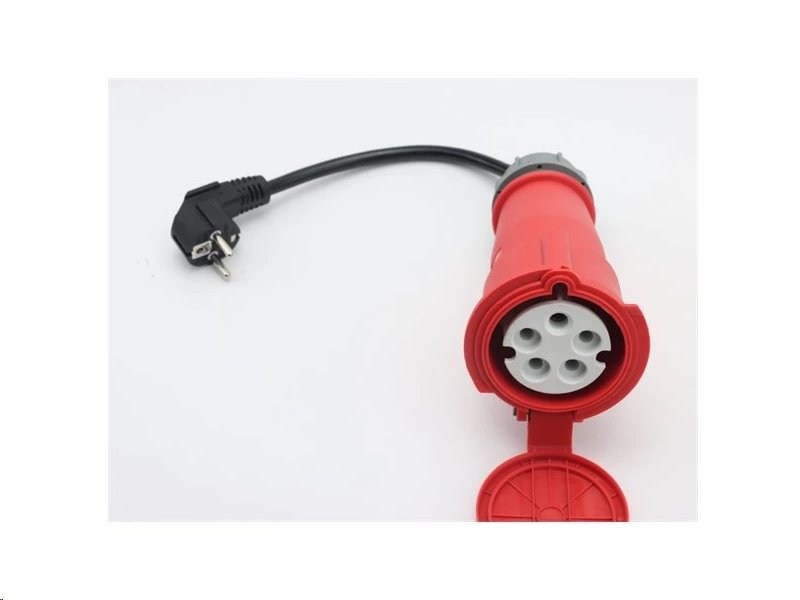

Součástí nabíječky je konektor CEE (3f) na straně vstupu a konektor Type 2 na straně výstupu, což zajišťuje kompatibilitu s drtivou většinou elektromobilů a plug-in hybridů na trhu. Pro ještě větší flexibilitu je v balení také adaptér CEE na Schuko (1f), takže můžete nabíjet i tam, kde je k dispozici pouze běžná domácí zásuvka.


Chytré funkce pro komfortní nabíjení

Integrovaná funkce odloženého startu nabíjení vám umožní naplánovat nabíjení na pozdější dobu. To je ideální pro využití levnějšího nočního tarifu, snížení zátěže elektrické sítě v době špičky nebo zajištění, aby byl vůz plně nabitý přesně v čase, kdy ho potřebujete. LED displej poskytuje přehled o teplotě, době nabíjení, aktuálním proudu i výkonu.


Bezpečnost na prvním místě

Nabíječka IMMAX je vybavena kompletním bezpečnostním balíčkem: ochranou proti přepětí, podpětí, přetížení, přehřátí, blesku a zbytkovým proudem typu A + DC 6 mA. Samozřejmostí je samočinná obnova po přetížení a pouzdro s vysokou požární odolností UL94V-0.


Kompaktní a odolná konstrukce

Díky délce kabelu 5 m a odolné konstrukci je nabíječka ideální pro použití doma, na cestách, v komerčních prostorech nebo firemních flotilách. Nabízí odolnost proti mechanickému poškození a vysoký izolační odpor, což zaručuje dlouhou životnost i v náročných podmínkách.


Technické specifikace


• Vstupní zástrčka: Evropská CEE červená (3f) – standardní průmyslové připojení

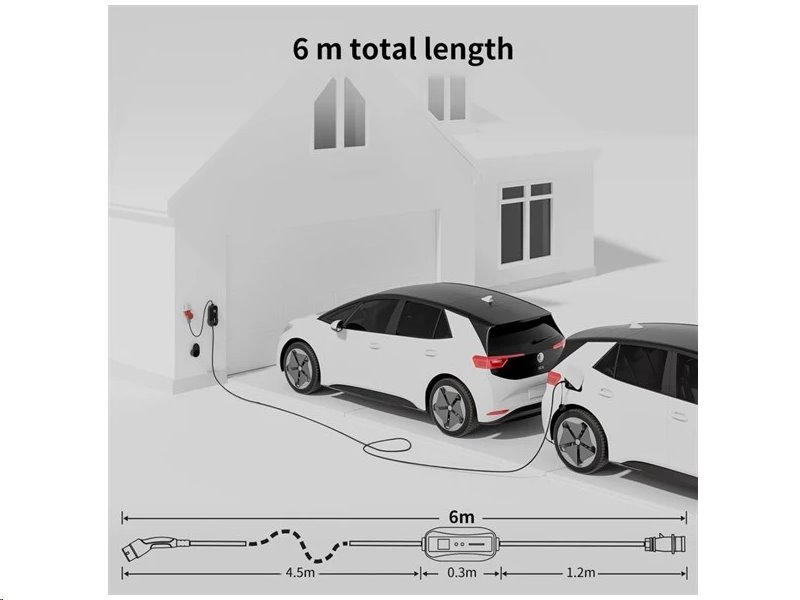

• Délka kabelu: 5 m – dostatečný dosah pro pohodlné použití

• Vstupní napětí: 85–380 V AC – kompatibilní s 1f i 3f sítí

• Výstupní napětí: 85–380 V AC – přizpůsobeno vozidlu

• Jmenovitý proud: 32 A (nastavitelný 10/16/24/32 A) – flexibilita výkonu

• Maximální výkon: 22 kW – nejrychlejší AC nabíjení

• Ochrana proti zbytkovému proudu: Typ A + DC 6 mA (30 mA AC + 6 mA DC) – bezpečnost proti únikům proudu

• Izolační odpor kabelu: >1000 MΩ (DC 500 V) – vysoká ochrana proti průrazu

• Odolnost kontaktů: max. 0,5 mΩ – minimální ztráty výkonu

• Požární odolnost pouzdra: UL94V-0 – vysoká odolnost proti hoření

• Velikost kabelového svazku: 5×6 mm² + 1×0,5 mm² – robustní vodiče pro bezpečné přenášení výkonu

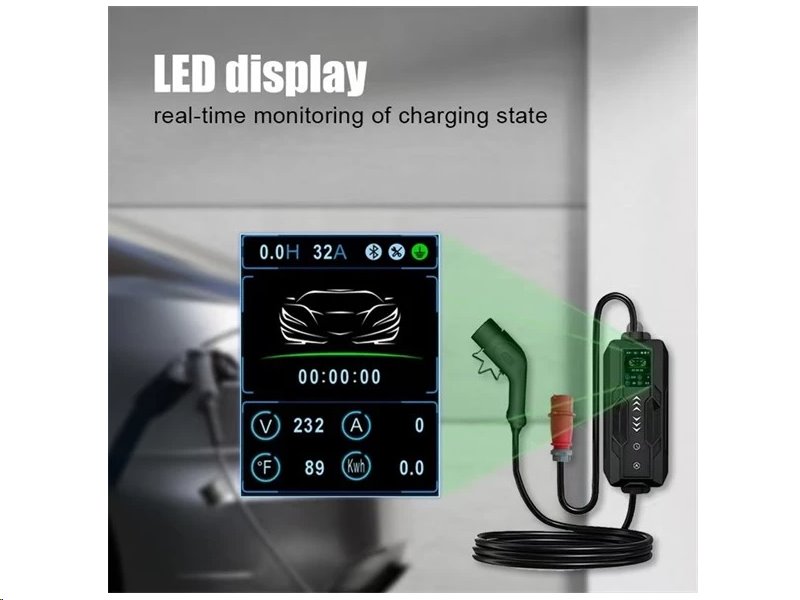

• Displej: LED – zobrazuje teplotu, dobu nabíjení a aktuální proud

• Ochrany: proti úniku, přepětí, podpětí, přetížení (samočinná obnova), blesku, přehřátí – maximální bezpečnost

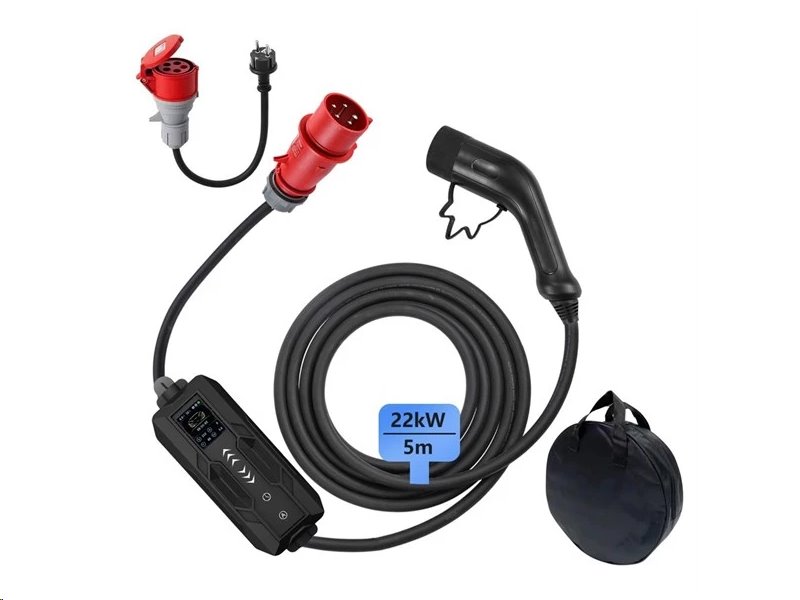

• Obsah balení: nabíjecí stanice, adaptér CEE na Schuko (1f), uživatelský návod

Přehledný seznam modelů elektromobilů a plug-in hybridů podporujících AC nabíjení výkonem až 22 kW (třífázově)



Aiways

• Aiways U5

Audi

• e-tron 50 / 55

• e-tron GT

• e-tron S 55

• e-tron S Sportback 55

• e-tron Sportback / Sportback 55

• Q4 e-tron

• Q4 Sportback e-tron

BMW

• i3 / i3s

• i4

• iX3

Citroën

• e-C4

• e-SpaceTourer XS / M / XL

Cupra

• el-Born

Dacia

• Spring Electric

DS Automobiles

• DS 3 Crossback E-Tense

Fiat

• 500e / 500e Cabrio / 500e Hatchback

Fisker

• Karma

Ford

• C-Max Energi

• Focus Electric

• Mustang Mach-E SR / ER

Honda

• Honda e

• Honda e Advance

Hyundai

• IONIQ 5

• IONIQ Electric

• Kona Electric

Chevrolet

• Spark

• Volt

Jaguar

• I-Pace

Kia

• e-Niro

• e-Soul

Lightyear

• One

Mazda

• MX-30

Mercedes-Benz

• B-Class E-Cell

• EQA

• EQC 400 4MATIC

• EQV 300 Long / Extra-Long

• S500 PHEV

• Vito E-Cell Van

MG

• MG5 EV

• ZS EV

Mini

• Cooper SE

Mitsubishi

• Outlander PHEV

• i-MiEV

Opel / Vauxhall

• Ampera / Ampera-e

• Corsa-e

• Mokka-e

• Zafira-e Life S / M / L

Peugeot

• e-2008 SUV

• e-208

• e-Traveller Standard / Long

• Ion

Polestar

• Polestar 2

Porsche

• Panamera S PHEV

• Taycan 4S Plus / 4S Series 3

• Taycan Cross Turismo

• Taycan Turbo / Turbo S

Renault

• Fluence

• Kangoo Maxi ZE 33

• Twingo Electric

• Zoe ZE40 / ZE50

SEAT

• Mii Electric

Smart

• EQ forfour

• EQ fortwo cabrio / coupe

Škoda

• Enyaq iV

• Enyaq iV 80X

• Enyaq iV RS

Tesla

• Cybertruck

• Model 3

• Model S / X

• Model Y

• Roadster

Toyota

• Prius PHEV

Volkswagen

• e-Golf

• e-Up / e-Up!

• ID.3 (1st, Pure, Pro, Pro S, Pro Performance)

• ID.4 (1st, Pro Performance)

• ID.5

Volvo

• V60 PHEV

• XC40 P8 AWD



⚠️ DŮLEŽITÉ UPOZORNĚNÍ K ELEKTROINSTALACI

Pro bezpečné používání přenosných nabíjecích stanic (chytré kabely / přenosné „wallboxy“) je nutné, aby:

– samotná nabíječka byla připojena na samostatný okruh s jištěním a průřezem vodičů dle návodu výrobce (typicky 3×16 A pro 11 kW, 3×32 A pro 22 kW),
– vaše domácnost měla dostatečně dimenzovaný hlavní domovní jistič, aby kromě nabíjení zvládla i další spotřebiče (sporák, bojler, tepelné čerpadlo atd.).

Orientační doporučení pro hlavní domovní jistič:
– pro nabíječky 11 kW (3×16 A) je vhodné mít hlavní jistič alespoň 3×20 A,
– pro nabíječky 22 kW (3×32 A) je vhodné mít hlavní jistič kolem 3×40 A, pokud chcete využít plný výkon a zároveň provozovat další výkonné spotřebiče v domě.

Pokud je hlavní jistič slabší, lze nabíječku používat, ale je nutné snížit nabíjecí proud (funkce chytrých nabíječek), což prodlouží dobu nabíjení a zároveň sníží riziko „vyhazování“ jističe při souběhu více spotřebičů.

Před instalací doporučujeme konzultaci s kvalifikovaným elektrikářem a revizi elektroinstalace, zejména u starších objektů.


Co znamená 11 kW a 22 kW v praxi

Nabíjecí výkon 11 kW a 22 kW u AC nabíječek vychází z kombinace napětí a proudu v třífázové soustavě:

• 11 kW AC (3f, 400 V) odpovídá proudu přibližně 16 A na fázi – proto výrobci uvádějí jištění 3×16 A.

• 22 kW AC (3f, 400 V) odpovídá proudu přibližně 32 A na fázi – proto se používá jištění 3×32 A u okruhu nabíječky.

Tato hodnoty (3×16 A / 3×32 A) se týkají jištění konkrétního nabíjecího okruhu, tedy kabelu a jištění, na který je připojena nabíječka / wallbox, a musí odpovídat instalační dokumentaci výrobce a platným normám.


Rozdíl mezi hlavním jističem a jištěním okruhu

• Jištění okruhu nabíječky – chrání konkrétní vedení a nabíječku; dimenzuje se přesně podle výrobce (např. 3×16 A pro 11 kW, 3×32 A pro 22 kW) a použitého kabelu (typicky min. 2,5 mm² pro 3×16 A, vyšší průřez pro 3×32 A).

• Hlavní domovní jistič – chrání celou přípojku domu; jeho hodnota určuje, jaký celkový souběžný příkon může domácnost dlouhodobě odebírat (nabíječka + všechny ostatní spotřebiče).

V praxi to znamená, že:

• 11kW nabíječka může být technicky správně připojena na okruh 3×16 A, ale pokud má domácnost hlavní jistič například jen 3×20 A a současně běží sporák, bojler nebo tepelné čerpadlo, velmi rychle se dostanete na limit hlavního jističe a ten bude vypadávat.

• U 22kW nabíječky (3×32 A) je požadavek na příkon ještě vyšší a téměř vždy je potřeba navýšení hlavního jističe (např. na 3×40 A) a posouzení distributorem, zda to přípojka umožní.


Proč v upozornění uvádíme 20 A a 40 A

Uvedené hodnoty 20 A a 40 A se nevztahují na jištění okruhu nabíječky, ale na doporučenou minimální hodnotu hlavního domovního jističe, aby:

• bylo možné nabíjet na plný výkon (11 kW / 22 kW),

• a současně používat další běžné spotřebiče v domácnosti,

• bez častého vypadávání hlavního jističe při delším souběhu zátěží.

Jinými slovy:

• 11 kW nabíječka → okruh chráněný typicky jističem 3×16 A, ale jako rozumné minimum pro hlavní jistič doporučujeme alespoň kolem 3×20 A, ideálně 3×25 A podle celkové zátěže domu.

• 22 kW nabíječka → okruh chráněný jističem 3×32 A, hlavní jistič typicky kolem 3×40 A, pokud má mít uživatel rezervu i pro další spotřebiče.


Co dělat, pokud máte slabší jistič

Pokud máte nižší hodnotu hlavního jističe (např. 3×16 A nebo 3×20 A), stále můžete přenosnou nabíječku nebo wallbox používat, ale:

• je nutné snížit nabíjecí proud přímo v nastavení nabíječky (většina chytrých nabíječek to umožňuje),

• je nutné počítat s delší dobou nabíjení,

• je vhodné vyhnout se současnému provozu jiných velkých spotřebičů během nabíjení.

V některých případech dává smysl:

• požádat distributora o navýšení hlavního jističe,

• nechat si zpracovat revizní zprávu a doporučení od elektrikáře,

• nebo použít dynamické řízení zátěže (load balancing), pokud je podporováno nabíječkou.


Doporučení pro zákazníky

• Před koupí nabíječky si ověřte:
  – hodnotu hlavního jističe (např. 3×16 A, 3×20 A, 3×25 A…),
  – stav a průřez stávající elektroinstalace,
  – možnost přivedení samostatného jištěného okruhu k místu, kde chcete nabíjet.

• Pokud si nejste jistí, konzultujte projekt / instalaci s kvalifikovaným elektrikářem nebo revizním technikem, předejdete tím problémům s vypadáváním jističů i případným bezpečnostním rizikům.

FAQ – Časté dotazy k přenosné nabíječce IMMAX EV/PHEV AC Type 2 22 kW


1. Podporuje tato nabíječka i jednofázové nabíjení?
Ano, díky širokému rozsahu vstupního napětí (85–380 V AC) a přiloženému adaptéru CEE → Schuko můžete nabíjet i z běžné 230V zásuvky.

2. Jak rychle dobiju svůj elektromobil?
To závisí na kapacitě baterie a podpoře AC nabíjení vozu. Například auto s baterií 60 kWh a podporou 22 kW AC nabijete z 0–100 % přibližně za 3 hodiny.

3. Lze nastavit nabíjecí proud?
Ano, nabíječka umožňuje volbu mezi 10/16/24/32 A podle možností připojení a požadavků.

4. Je nabíječka vhodná i pro venkovní použití?
Ano, je robustní, odolná a navržená pro bezpečné použití i v náročnějších podmínkách.

5. Jak funguje odložený start nabíjení?
V menu nastavíte čas, za kolik hodin se má nabíjení spustit – ideální pro využití levnějšího nočního proudu.

6. Jaké ochrany nabíječka má?
Obsahuje ochranu proti přepětí, podpětí, přetížení (samočinná obnova), přehřátí, blesku a úniku proudu typu A + DC 6 mA.

7. Je nabíječka kompatibilní s mým vozem?
Pokud má vůz konektor Type 2 a podporuje AC nabíjení, je kompatibilní. Kompletní seznam vozidel s podporou 22 kW AC najdete v popisu.
