Přenosná nabíječka SECTRON 22 kW (7 m) — Certifikované nabíjení z 400V zásuvky

Průmyslový výkon sbalený na cesty

Nabíjení elektromobilu na více místech často znamená investici do několika pevných wallboxů. Ať už přejíždíte mezi firmou, domovem a víkendovou chalupou, chybějící infrastruktura vás brzdí. Stacionární stanice vyžadují nákladnou pevnou instalaci a revizi, což v pronajatých objektech nebo občasně navštěvovaných lokalitách nedává ekonomický smysl.

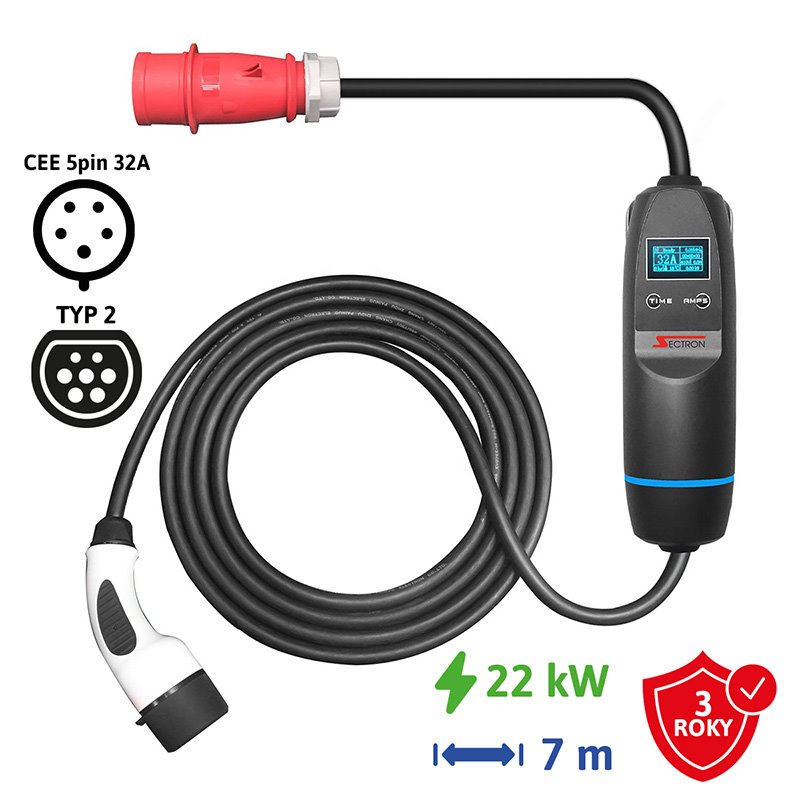

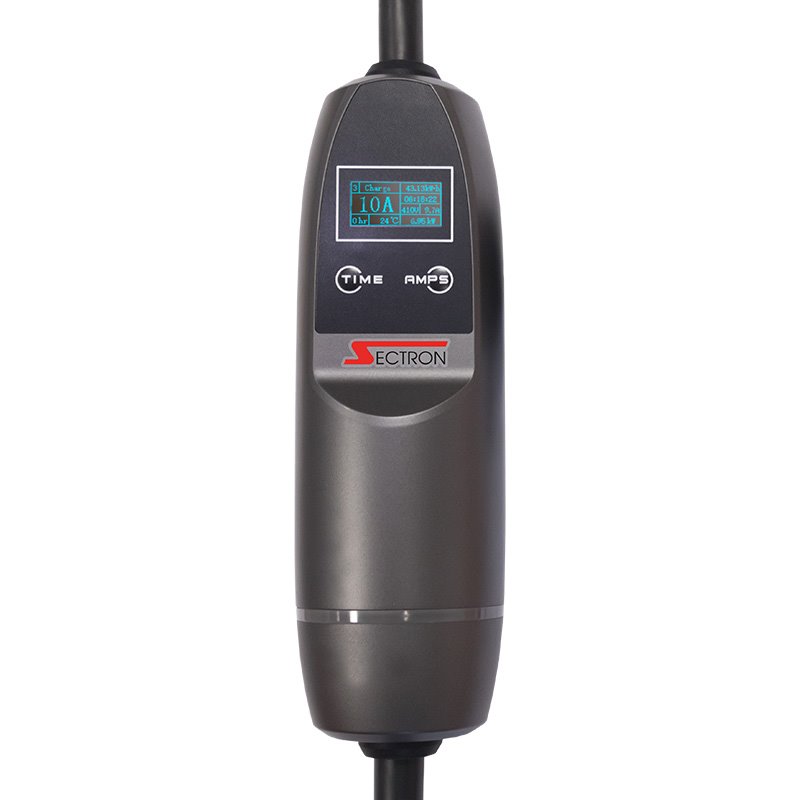

Přenosná nabíjecí stanice SECTRON okamžitě promění jakoukoliv standardní průmyslovou zásuvku CEE 5-pin 400 V 32 A ve špičkový nabíjecí bod. Díky plynulému nastavení výkonu od 4,2 do 22 kW a integrovanému proudovému chrániči RCD (30 mA AC / 6 mA DC) zajišťuje maximální úroveň bezpečí i flexibility. Cennou výhodou pro podnikovou sféru je pak integrovaný elektroměr s pamětí, který dramaticky usnadňuje přesné vykazování spotřeby u firemních vozidel.


Technologická výbava pro každodenní provoz


• Nabíjecí výkon až 22 kW — minimalizuje dobu nabíjení plným využitím všech tří fází palubní sítě (3× 32 A).

• Nastavitelný proudový odběr (6–32 A) — umožňuje stabilní nabíjení i na obvodech se slabším jištěním a omezuje riziko výpadků.

• Integrovaný elektroměr s pamětí — s vysokou přesností měří a uchovává odebranou energii (až do limitu 999,99 kW.h) pro snadné a transparentní vyúčtování.

• Odložený start (0–9 hodin) — automatizuje nabíjecí cyklus s cílem maximálně vytěžit nízký tarif nočního proudu.

• Špičkové krytí IP65 — hermetické uzavření elektroniky zajišťuje provozní spolehlivost i při tryskající vodě či prašném venkovním prostředí.

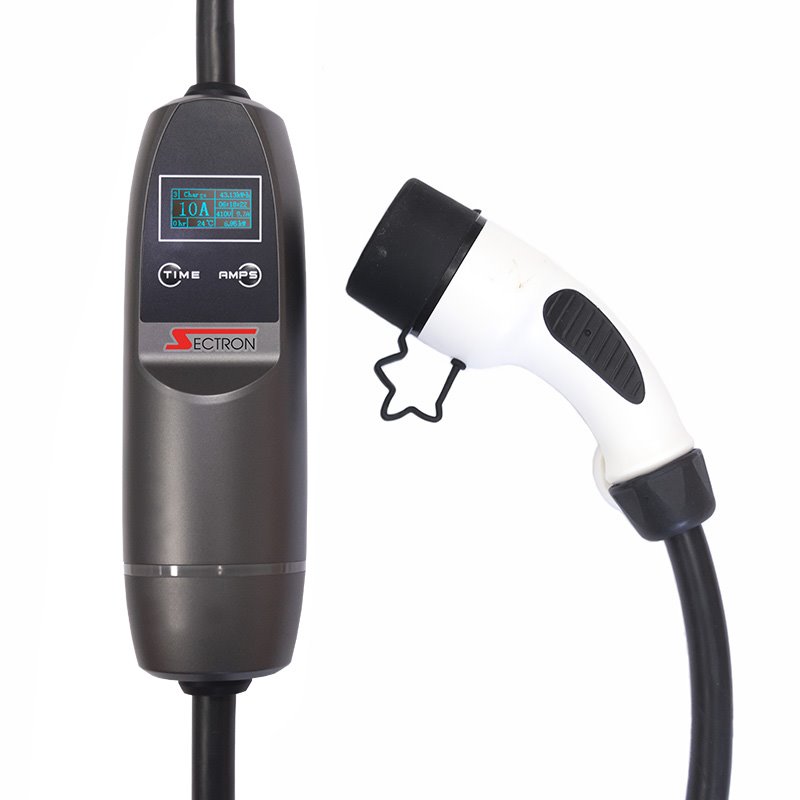

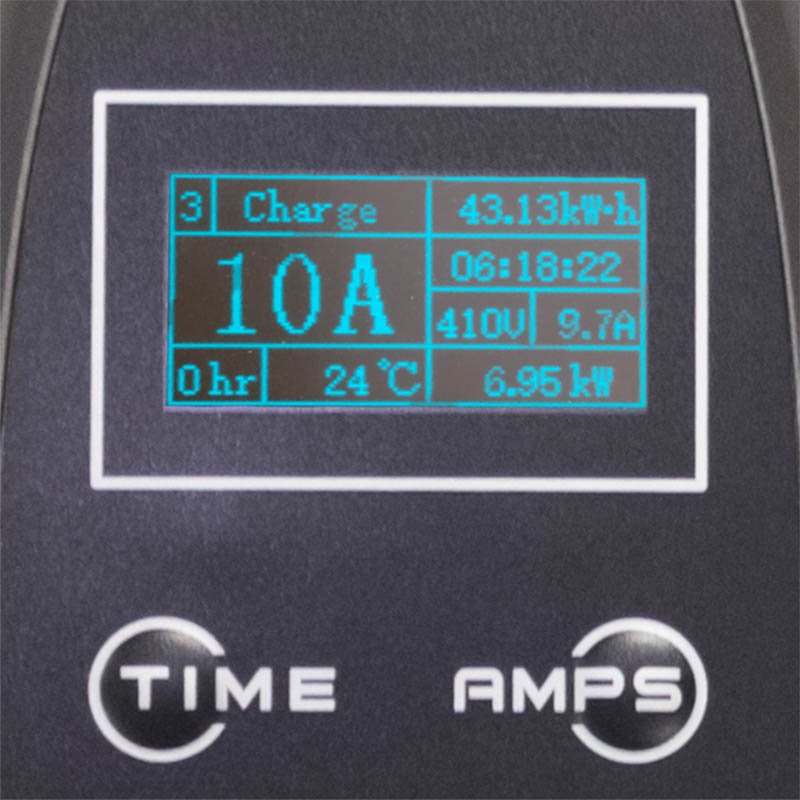

• Informační OLED displej — nabízí okamžitý přístup k živým datům o napětí, proudu, čase, teplotě i odebrané kapacitě.

• Vestavěná proudová ochrana (RCD) — detekuje únik střídavého (30 mA) a stejnosměrného (6 mA) proudu, čímž splňuje přísné normy bez potřeby externího jištění.

• Automatické obnovení cyklu — při výpadku distribuční sítě stanice sama bezpečně naváže na přerušené nabíjení ihned po náběhu napětí.

• Odolný TPE kabel (7 metrů) — vysoce flexibilní izolace zaručuje bezproblémovou manipulaci v extrémních mrazech až do -30 °C.

• Prodloužená záruka 3 roky — nadstandardní krytí výrobce platí bez výjimek i pro firemní nákupy a B2B sektor.

Kompaktní řešení namísto pevných instalací

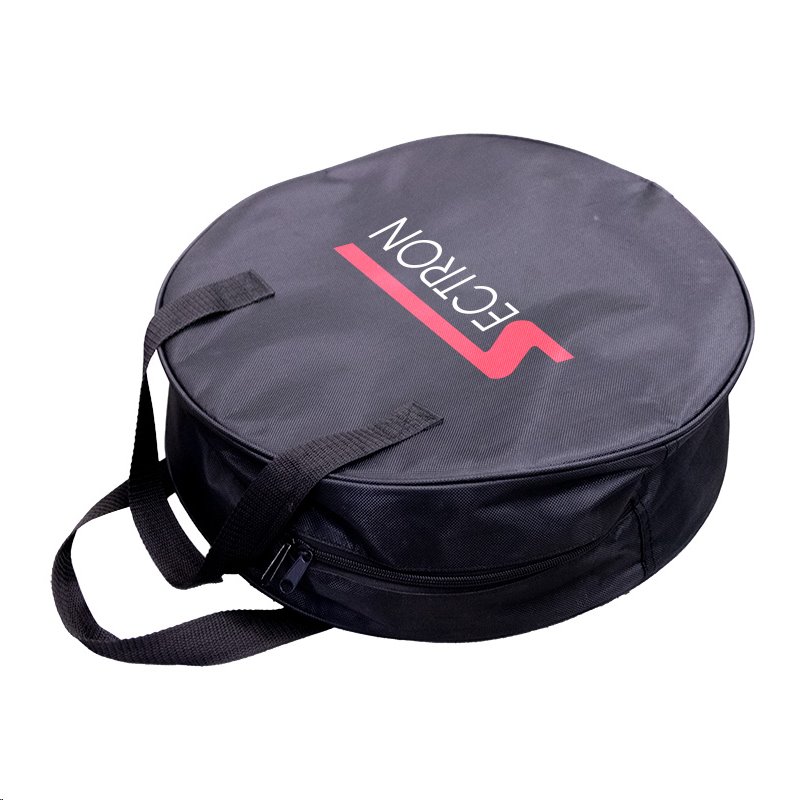

S touto přenosnou stanicí získáváte absolutní svobodu pohybu. Nabíječka je dodávána v pevném a praktickém textilním obalu, díky kterému v zavazadlovém prostoru nepřekáží a chráněný kabel neznečistí interiér. Jakmile dorazíte do destinace, stačí stanici zapojit do červené pětikolíkové zásuvky a spojit konektor Type 2 s automobilem.

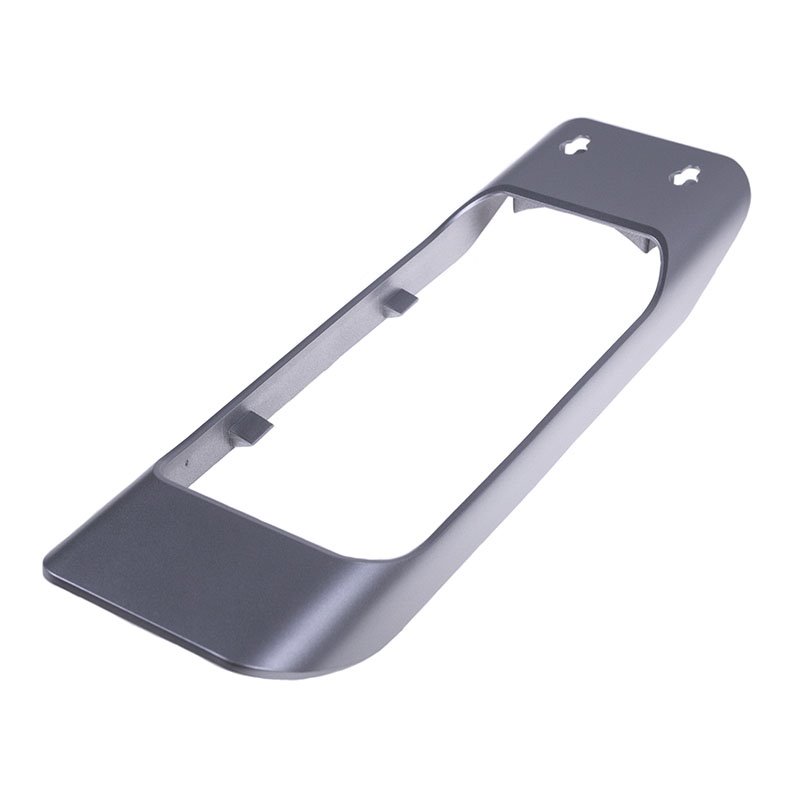

Elektronika disponuje vysokým krytím IP65, proto zařízení snese prudký déšť i sníh přímo během nabíjecího procesu. Balení standardně obsahuje i odolný nástěnný držák, který ze zařízení ve vaší garáži udělá plnohodnotnou alternativu klasického wallboxu s možností snadného vyjmutí na cesty.

Inteligentní řízení zátěže s pokročilým měřením

Oproti triviálním „hloupým" kabelům dává tento model uživateli do rukou nástroj pro manuální omezení nabíjecího proudu po přesných krocích od 6 A do 32 A. V případě, že je distribuční síť momentálně zatížena běhícím tepelným čerpadlem nebo dílenskými stroji, jednoduchým stisknutím tlačítka AMPS zkorigujete odběr tak, aby nedošlo k vybavení hlavního jističe budovy.

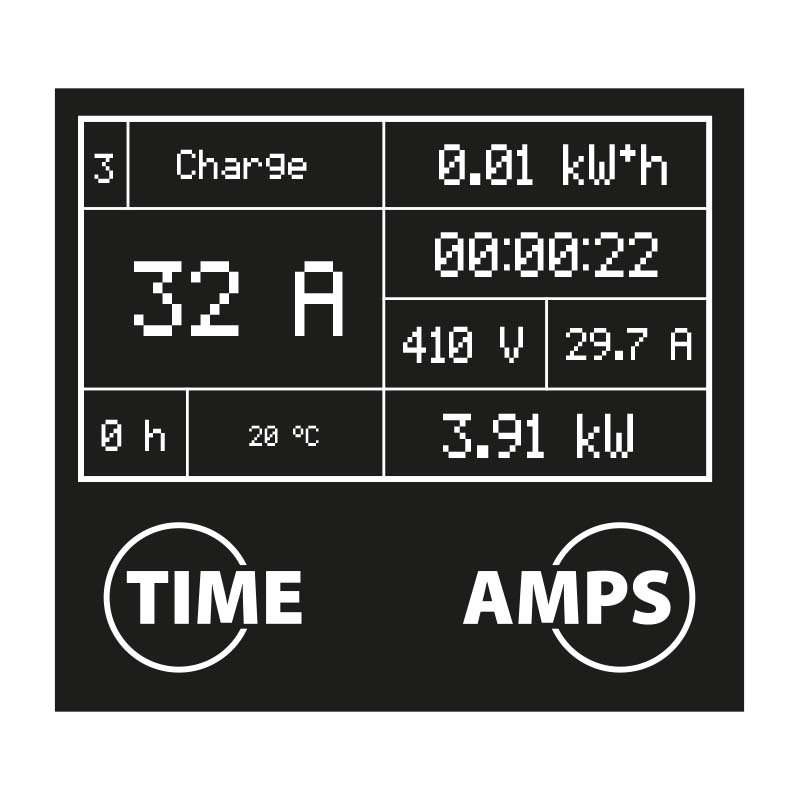

Výjimečnou kontrolu doplňuje ostrý OLED displej a integrovaný softwarový elektroměr. Systém precizně zaznamenává spotřebu jednotlivých nabíjecích cyklů (Power Record) i celkovou kumulativní dodanou energii do vozidla (Cumulative Power).

Scénáře použití z praxe

Firemní evidence spotřeby z domácí zásuvky: Zaměstnanec v noci běžně nabíjí služební elektromobil z vlastní distribuční sítě. Pomocí elektroměru s pamětí si na konci kalendářního měsíce vyvolá na displeji přesnou kumulativní spotřebu, vyúčtuje náklady zaměstnavateli a data jednoduše vynuluje.

Cílené nabíjení v nízkém tarifu: Vozidlo zaparkujete v 17:00, ovšem distribuční síť spíná levnější proud až od 21:00. Tlačítkem TIME přímo na ovládacím panelu aktivujete odložený start o 4 hodiny. Stanice zahájí energetický přenos přesně v momentě, kdy je provoz ekonomicky nejvýhodnější.

Pro koho je produkt určený

Firemní flotily, montážní čety a živnostníci: Praktické řešení pro profesionály v terénu, kteří často navštěvují průmyslové provozy vybavené zásuvkami 400 V / 32 A a zároveň potřebují auditovat spotřebovanou energii.

Uživatelé elektromobilů s více lokalitami: Eliminuje potřebu budovat druhou nebo třetí pevnou nabíjecí infrastrukturu na víkendové chalupě či v pronajaté firemní hale.

Majitelé plug-in hybridů (PHEV): Systém si poradí i se standardními palubními nabíječkami hybridů pracujícími na jedné fázi s výkonem 7,2 kW, čímž vzniká univerzální řešení chránící investici před budoucím nákupem plně elektrického auta s třífázovým odběrem.

Udržitelnost a normativní certifikace

Zařízení je koncipováno v přísném souladu s evropskými bezpečnostními normami pro nabíjecí stanice EVSE, jmenovitě ČSN EN 61851-1:2019 a ČSN EN 62752:2016 + A1:2020. Stanice plně splňuje mezinárodní ekologickou směrnici RoHS pro restrikci užívání nebezpečných látek v elektronice, což garantuje ekologičtější recyklovatelnost na konci životního cyklu produktu.


Technické specifikace


• Vstupní napětí: 230 V / 400 V AC, 50 Hz — Připojení na běžnou standardizovanou třífázovou průmyslovou síť.

• Rozsah nabíjecího výkonu: 4,2–22 kW — Flexibilní pokrytí požadavků různých palubních měničů elektromobilů.

• Nastavení výstupního proudu: 6–32 A — Jemná manuální regulace k zamezení překročení kapacity lokálního jištění.

• Rozsah odloženého startu: 0–9 hodin — Efektivní časování pro využití zvýhodněných energetických sazeb (HDO).

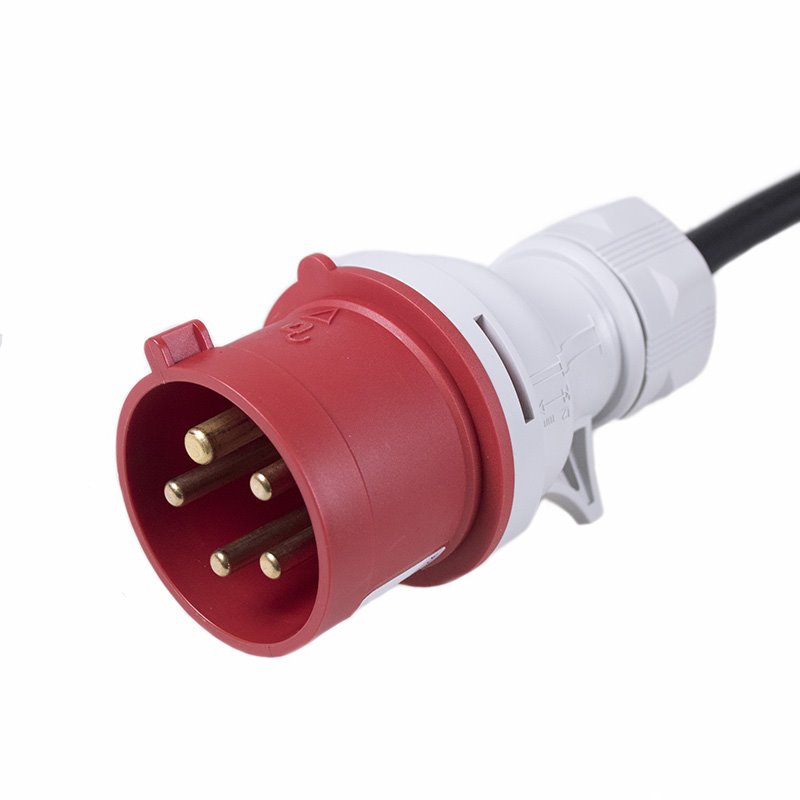

• Konektor směrem do sítě: CEE 400 V / 32 A (5-pin) — Robustní provedení červené zásuvky s odolností proti otěru.

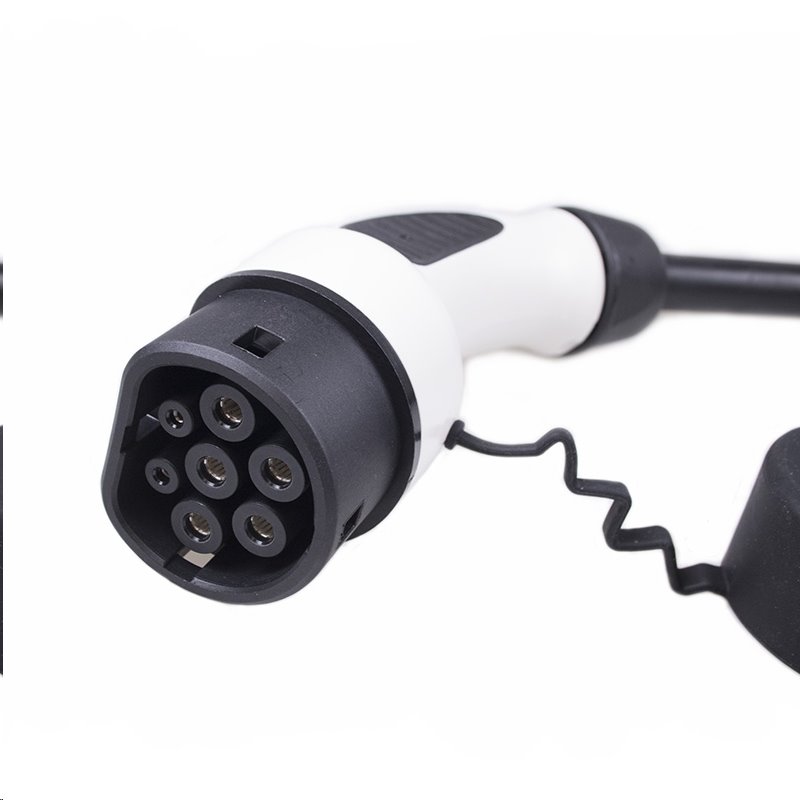

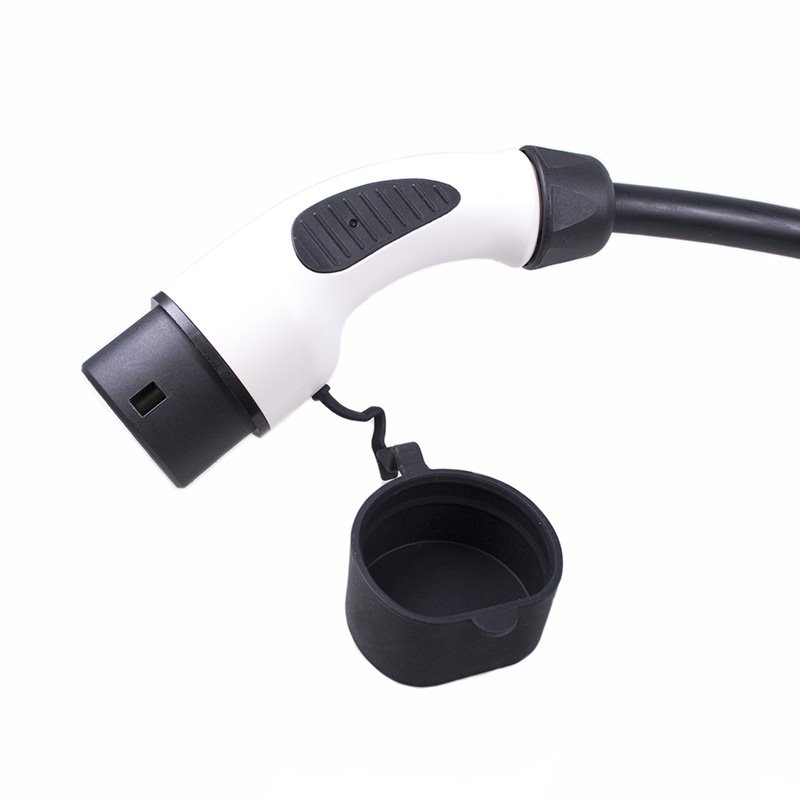

• Konektor směrem do vozidla: Type 2 (IEC62196-2) — Univerzální evropský typ s garancí životnosti minimálně 10 000 cyklů.

• Délka kabelu: 7 metrů — Ideální vzdálenost umožňující pohodlnou obsluhu i bez možnosti přímého nacouvání ke zdroji.

• Průřez vodičů: 5× 6.0 mm² + 1× 0.75 mm² — Robustní měděné jádro schopné trvale bezpečně přenášet proud 32 A.

• Stupeň krytí řídící jednotky: IP65 — Vysoká rezistence vůči vniknutí pevných částic a tryskající vodě.

• Integrovaný proudový chránič: RCD IΔN AC = 30 mA, IΔN DC = 6 mA — Plná detekce a přerušení při reziduálních proudech chrání instalaci i operátora.

• Pracovní teplotní rozsah: -30 °C až +60 °C — Dimenzování pro stabilní provoz ve středoevropských extrémních podmínkách.

• Hmotnost sestavy: 5,0 kg — Nízká zátěž při transportu a bezproblémová manipulace jednou rukou.

• Třída hořlavosti: UL94 V-0 — Nejpřísnější norma posuzující samozhášivost a vysokou protipožární bezpečnost použitých materiálů.


⚠️ DŮLEŽITÉ UPOZORNĚNÍ K ELEKTROINSTALACI

Pro bezpečné používání přenosných nabíjecích stanic (chytré kabely / přenosné „wallboxy“) je nutné, aby:

– samotná nabíječka byla připojena na samostatný okruh s jištěním a průřezem vodičů dle návodu výrobce (typicky 3×16 A pro 11 kW, 3×32 A pro 22 kW),
– vaše domácnost měla dostatečně dimenzovaný hlavní domovní jistič, aby kromě nabíjení zvládla i další spotřebiče (sporák, bojler, tepelné čerpadlo atd.).

Orientační doporučení pro hlavní domovní jistič:
– pro nabíječky 11 kW (3×16 A) je vhodné mít hlavní jistič alespoň 3×20 A,
– pro nabíječky 22 kW (3×32 A) je vhodné mít hlavní jistič kolem 3×40 A, pokud chcete využít plný výkon a zároveň provozovat další výkonné spotřebiče v domě.

Pokud je hlavní jistič slabší, lze nabíječku používat, ale je nutné snížit nabíjecí proud (funkce chytrých nabíječek), což prodlouží dobu nabíjení a zároveň sníží riziko „vyhazování“ jističe při souběhu více spotřebičů.

Před instalací doporučujeme konzultaci s kvalifikovaným elektrikářem a revizi elektroinstalace, zejména u starších objektů.


Co znamená 11 kW a 22 kW v praxi

Nabíjecí výkon 11 kW a 22 kW u AC nabíječek vychází z kombinace napětí a proudu v třífázové soustavě:

• 11 kW AC (3f, 400 V) odpovídá proudu přibližně 16 A na fázi – proto výrobci uvádějí jištění 3×16 A.

• 22 kW AC (3f, 400 V) odpovídá proudu přibližně 32 A na fázi – proto se používá jištění 3×32 A u okruhu nabíječky.

Tato hodnoty (3×16 A / 3×32 A) se týkají jištění konkrétního nabíjecího okruhu, tedy kabelu a jištění, na který je připojena nabíječka / wallbox, a musí odpovídat instalační dokumentaci výrobce a platným normám.


Rozdíl mezi hlavním jističem a jištěním okruhu

• Jištění okruhu nabíječky – chrání konkrétní vedení a nabíječku; dimenzuje se přesně podle výrobce (např. 3×16 A pro 11 kW, 3×32 A pro 22 kW) a použitého kabelu (typicky min. 2,5 mm² pro 3×16 A, vyšší průřez pro 3×32 A).

• Hlavní domovní jistič – chrání celou přípojku domu; jeho hodnota určuje, jaký celkový souběžný příkon může domácnost dlouhodobě odebírat (nabíječka + všechny ostatní spotřebiče).

V praxi to znamená, že:

• 11kW nabíječka může být technicky správně připojena na okruh 3×16 A, ale pokud má domácnost hlavní jistič například jen 3×20 A a současně běží sporák, bojler nebo tepelné čerpadlo, velmi rychle se dostanete na limit hlavního jističe a ten bude vypadávat.

• U 22kW nabíječky (3×32 A) je požadavek na příkon ještě vyšší a téměř vždy je potřeba navýšení hlavního jističe (např. na 3×40 A) a posouzení distributorem, zda to přípojka umožní.


Proč v upozornění uvádíme 20 A a 40 A

Uvedené hodnoty 20 A a 40 A se nevztahují na jištění okruhu nabíječky, ale na doporučenou minimální hodnotu hlavního domovního jističe, aby:

• bylo možné nabíjet na plný výkon (11 kW / 22 kW),

• a současně používat další běžné spotřebiče v domácnosti,

• bez častého vypadávání hlavního jističe při delším souběhu zátěží.

Jinými slovy:

• 11 kW nabíječka → okruh chráněný typicky jističem 3×16 A, ale jako rozumné minimum pro hlavní jistič doporučujeme alespoň kolem 3×20 A, ideálně 3×25 A podle celkové zátěže domu.

• 22 kW nabíječka → okruh chráněný jističem 3×32 A, hlavní jistič typicky kolem 3×40 A, pokud má mít uživatel rezervu i pro další spotřebiče.


Co dělat, pokud máte slabší jistič

Pokud máte nižší hodnotu hlavního jističe (např. 3×16 A nebo 3×20 A), stále můžete přenosnou nabíječku nebo wallbox používat, ale:

• je nutné snížit nabíjecí proud přímo v nastavení nabíječky (většina chytrých nabíječek to umožňuje),

• je nutné počítat s delší dobou nabíjení,

• je vhodné vyhnout se současnému provozu jiných velkých spotřebičů během nabíjení.

V některých případech dává smysl:

• požádat distributora o navýšení hlavního jističe,

• nechat si zpracovat revizní zprávu a doporučení od elektrikáře,

• nebo použít dynamické řízení zátěže (load balancing), pokud je podporováno nabíječkou.


Doporučení pro zákazníky

• Před koupí nabíječky si ověřte:
  – hodnotu hlavního jističe (např. 3×16 A, 3×20 A, 3×25 A…),
  – stav a průřez stávající elektroinstalace,
  – možnost přivedení samostatného jištěného okruhu k místu, kde chcete nabíjet.

• Pokud si nejste jistí, konzultujte projekt / instalaci s kvalifikovaným elektrikářem nebo revizním technikem, předejdete tím problémům s vypadáváním jističů i případným bezpečnostním rizikům.


FAQ — Časté otázky zákazníků


1. Zvládne stanice nabíjet i elektromobily s palubní nabíječkou o výkonu jen 11 kW? Ano, výkonnostní sladění probíhá zcela automaticky. Stanice a vozidlo vzájemně komunikují přes protokol konektoru Type 2. Pokud si automobil dokáže odebrat maximálně 11 kW, stanice inteligentně přizpůsobí parametry a nepřetíží baterii stroje.

2. Musím mít na zásuvce instalovaný drahý proudový chránič typu B? Nemusíte. SECTRON AC Charger má již z výroby přímo v řídícím bloku zabudovaný spolehlivý chránič RCD, který reaguje na unikající střídavý proud (30 mA) i stejnosměrný proud (6 mA) z baterie.

3. Lze hodnoty z elektroměru využít pro účetnictví mé firmy? Integrovaný elektroměr disponuje funkcí paměti a zobrazuje jak dílčí cykly, tak celkovou uloženou hodnotu („Cumulative Power") až do hranice 999,99 kW.h. Mnoho firem tuto přesnou metriku akceptuje jako primární podklad pro proplácení nabíjení na domácích adresách svých zaměstnanců.

4. Co mám dělat, když síť nezvládne dodávat požadovaných 32 ampérů? Řešení je velmi prosté. Pomocí lokalizovaného tlačítka „AMPS" na čelním panelu můžete manuálně zregulovat odběr. Lze jej snižovat v jednotlivých krocích ze 32 A dolů na 16 A či případně až na minimální hranici 6 A.

5. Co se stane se zařízením v dešti? Mohu ho nechat viset venku? Veškerá elektronika uvnitř těla nabíječky je chráněna utěsněným modulem, který odpovídá certifikaci krytí IP65. Produkt je reálně dimenzovaný pro přímé venkovní podmínky a odolá vlhku, prachu i tryskající vodě.

6. Restartuje se stanice po nečekaném výpadku hlavního proudu? Ano, pokud dojde ke kolapsu distribuční sítě a napájení se následně obnoví, řídící jednotka detekuje bezpečný stav a autonomně bude pokračovat v nabíjecím cyklu. Ráno se tak nesetkáte s vybitým vozidlem.

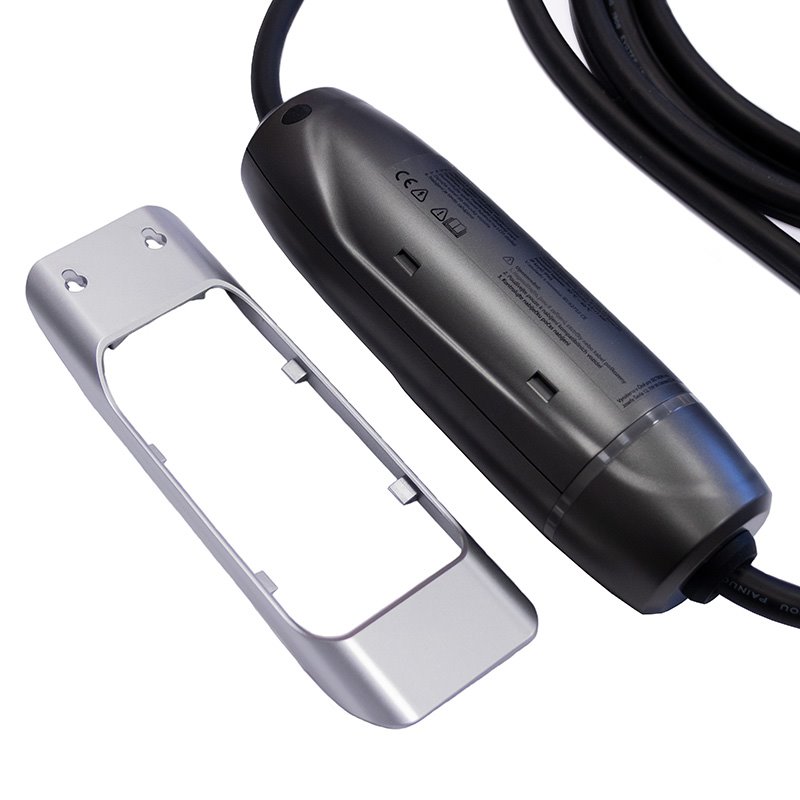

7. Můžu nabíječku ukotvit napevno na stěnu a využívat ji jako wallbox? Zcela bez problému. Výrobce do standardní krabice přikládá robustní nástěnný držák. Řídící modul do něj snadno zasunete a vytvoříte tím stacionární uspořádání. Kdykoliv pojedete na cesty, jednoduše modul z držáku vysunete a vložíte do brašny.
