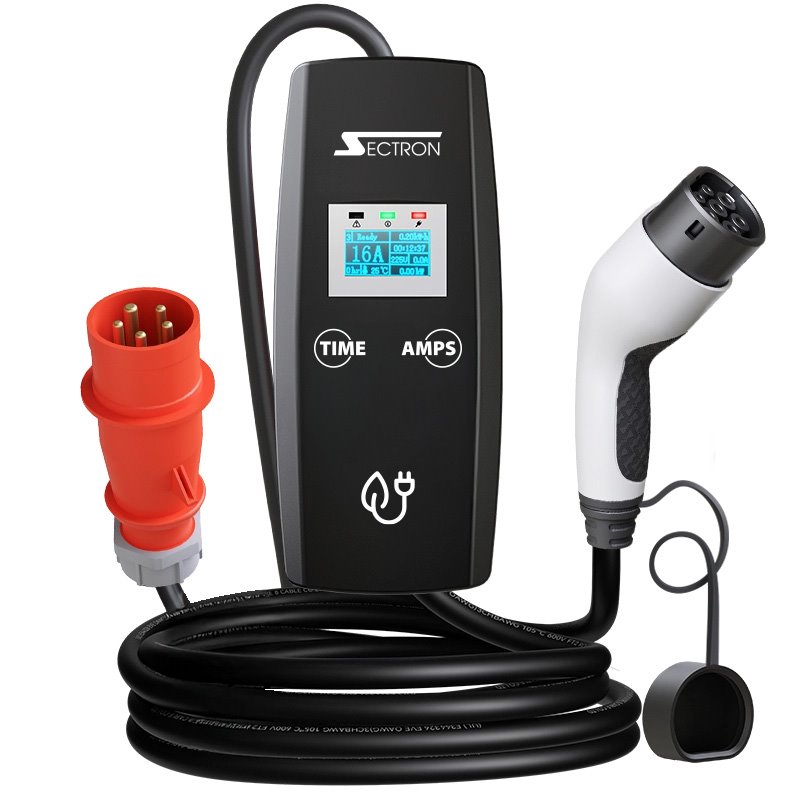

Přenosná nabíječka SECTRON BASIC 5m /16A, 400V, CEE 5pin - Type 2/

SECTRON BASIC 11 kW — Bezpečné 16A třífázové nabíjení s krytím IP54


Flexibilní třífázové nabíjení elektromobilu bez drahé instalace wallboxu

Pomalé nabíjení z běžné domovní 230V zásuvky výkonem 2,3 kW často trvá i déle než 24 hodin, což výrazně omezuje akceschopnost vozu při každodenním provozu nebo víkendových cestách. Pevná instalace nástěnného wallboxu navíc vyžaduje stavební úpravy, projektovou dokumentaci a vázanost na jediné parkovací místo, což neřeší situaci na chalupě, ve firemním areálu nebo v pronajatých prostorách. Běžná elektroinstalace v těchto místech navíc nemusí snést trvalé maximální zatížení, což vede k nežádoucímu vybavování hlavního jističe.

Přenosná nabíjecí stanice SECTRON BASIC tento problém řeší přímým využitím standardní třífázové průmyslové zásuvky CEE 400 V / 16 A (5-pin), ze které dodává nabíjecí výkon až 11 kW. Díky manuální regulaci odebíraného proudu v rozsahu 6 až 16 A v krocích po 1 A lze nabíjení přesně přizpůsobit kapacitě místního jističe. Integrovaný OLED displej poskytuje okamžitou kontrolu nad všemi parametry sítě, zatímco funkce odloženého startu až o 9 hodin umožňuje automatické využití levnějšího nočního tarifu bez nutnosti složitého nastavování ve vozidle.

Klíčové parametry a jejich přínos v praxi


• Třífázový nabíjecí výkon až 11 kW — zkracuje dobu nabíjení až na pětinu oproti standardní jednofázové 230V zásuvce.

• Plynulá regulace proudu v rozsahu 6–16 A — umožňuje manuální nastavení zátěže v krocích po 1 A a eliminuje riziko vybavení domovního jističe.

• Odložený start o 1 až 9 hodin — optimalizuje náklady na energii automatickým spuštěním nabíjení v pásmu nízkého tarifu (HDO).

• Integrovaný proudový chránič RCD (AC 30 mA, DC 6 mA) — garantuje vysokou úroveň elektrické bezpečnosti a plní normu ČSN 33 2000-7-722 bez drahého externího chrániče typu B.

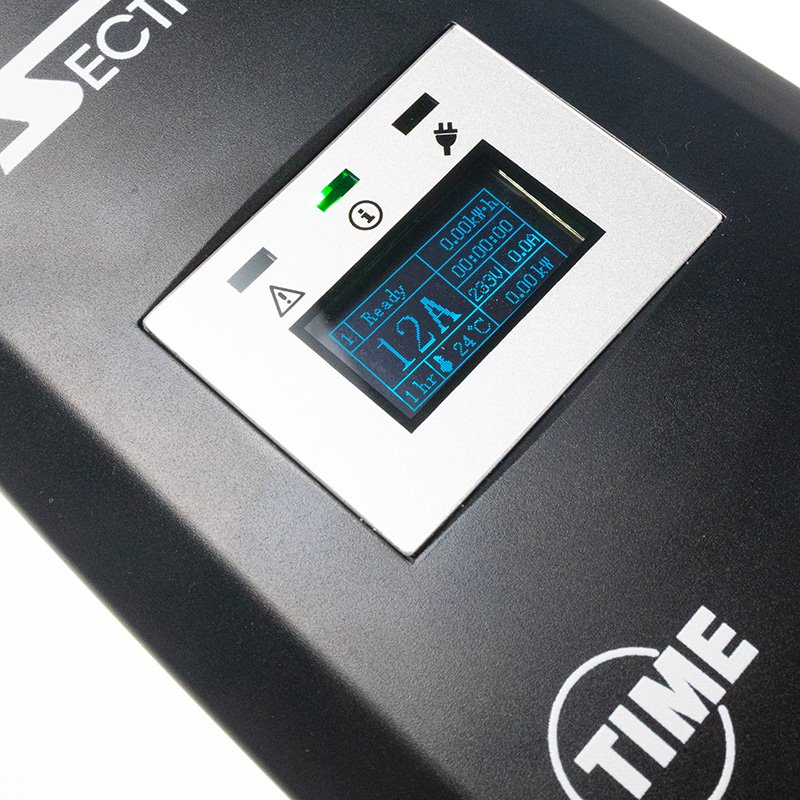

• Informativní OLED displej — zobrazuje napětí sítě, odebíraný proud, okamžitý výkon, teplotu jednotky i celkovou přenesenou energii v reálném čase.

• Kompaktní TPE kabel o délce 5 metrů — flexibilní měděné vodiče 5 × 2,5 mm² + 1 × 0,75 mm² s vysokou odolností proti opotřebení zajišťují pohodlný dosah k vozu.

• Stupeň krytí IP54 — chrání řídicí elektroniku i konektory proti vniknutí prachu a stříkající vodě při venkovním použití.

• Konektor Type 2 (Mennekes / IEC 62196-2) — plná kompatibilita se všemi moderními evropskými elektromobily a plug-in hybridy.

• Kompletní ochranná logika — hlídá přepětí, podpětí, asymetrii fází, nadproud, přehřátí a přítomnost ochranného uzemnění.

• Prodloužená 3letá záruka i pro firmy — poskytuje jistotu dlouhé životnosti a spolehlivosti i při intenzivním komerčním vytížení na IČO.


Odolná konstrukce navržená pro každodenní manipulaci v terénu

Řídicí modul nabíječky SECTRON BASIC je zapouzdřen v kompaktním šasi z tvrzeného termoplastu o rozměrech 200 × 87 × 58 mm a celkové hmotnosti pouhých 2,7 kg. Zásluhou těchto rozměrů nezabírá zbytečné místo v zavazadlovém prostoru a dodávaná brašna z vysokopevnostního nylonu chrání kabeláž i konektory před mechanickým poškozením při převozu.

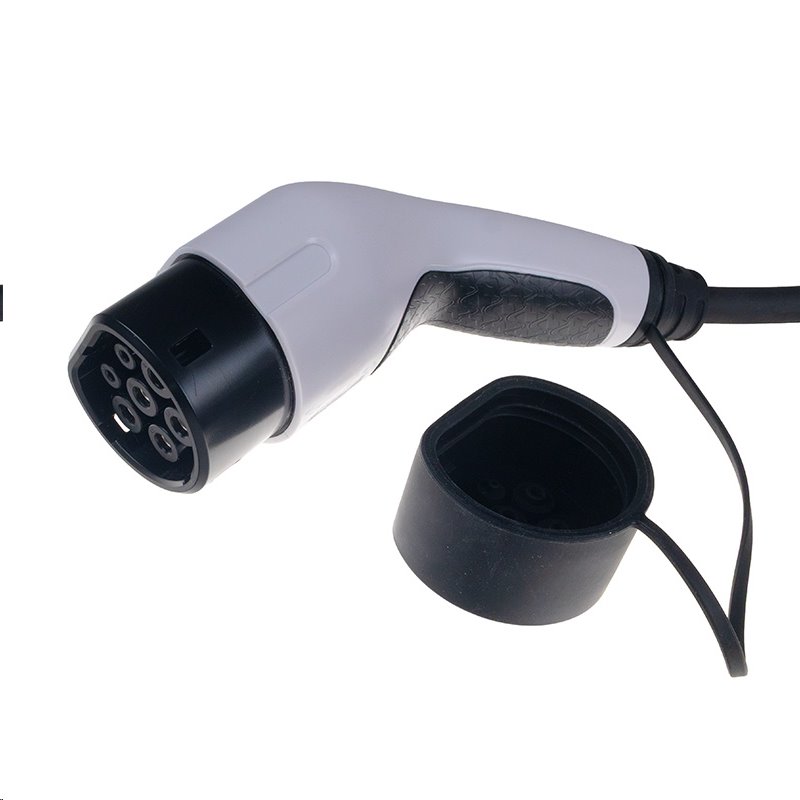

Ergonomická hlavice Type 2 disponuje nízkým silovým odporem při zasunutí pod 80 N, robustními kontakty s mechanickou životností přes 10 000 cyklů a integrovanou gumovou záslepkou, která zabraňuje znečištění pinů při odložení. Přehledný OLED displej po dvou minutách nečinnosti automaticky zhasíná, aby nerušil okolí, a okamžitě se aktivuje při stisku tlačítka nebo změně provozního stavu.


Třífázový výkon 11 kW s precizním řízením odběru sítě

Zatímco běžné přenosné kabely dodávané k vozidlům nabíjejí pouze jednofázově proudem 10 A (výkon 2,3 kW), SECTRON BASIC využívá plné třífázové zapojení 400 V s nominálním proudem 16 A na fázi. Akumulátor o kapacitě 60 kWh tak dokáže z 10 % na 80 % kapacity dobít přibližně za 4 hodiny.

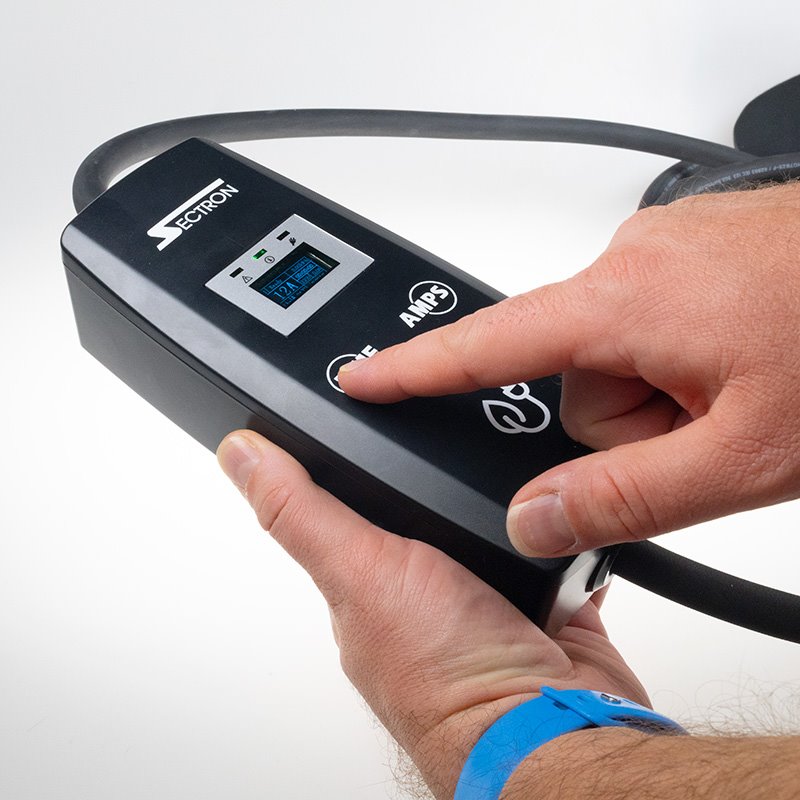

Klíčovým prvkem je možnost volby proudu pomocí tlačítka AMPS ve škále 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 a 16 A. To umožňuje bezpečně dobíjet i v objektech se slabší přípojkou nebo starší elektroinstalací, kde by trvalý odběr 16 A ohrozil chod ostatních spotřebičů. Vestavěný elektroměr měří proteklou energii v kWh přímo během cyklu a teplotní čidlo nepřetržitě monitoruje vnitřní zahřátí — při dosažení 70 °C rozsvítí varování a při 80 °C proces okamžitě přeruší.


Flexibilita nasazení: Soukromé i firemní scénáře

• Domácnosti a rekreační objekty: U rodinných domů a chalup vybavených pětikolíkovou zásuvkou CEE 400 V / 16 A plní zařízení roli plnohodnotného wallboxu. Večer stačí nastavit odložený start o 2 až 4 hodiny a nabíjení začne až v okamžiku aktivace levného tarifu. S volitelnými adaptéry (Schuko, CEE 3-pin) lze nabíjet i v kempech nebo z běžných 230V zásuvek.

• Firemní flotily a servisní technici: Pro firmy provozující flotilu plug-in hybridů nebo užitkových elektromobilů představuje stanice mobilní servisní zázemí. Umožňuje bezpečné dobíjení na stavbách, v pronajatých skladech či u klientů bez nutnosti pevných investic do dobíjecí infrastruktury. Plná certifikace a 3letá záruka pro právnické osoby zajišťují bezproblémový provoz v náročném B2B režimu.


Pro koho je produkt určený

• Majitelé rodinných domů a chalup: Pro uživatele, kteří chtějí nabíjet výkonem 11 kW ze stávající třífázové zásuvky bez nutnosti investovat desítky tisíc korun do pevného wallboxu a revizních zpráv.

• Firemní řidiči a technici na cestách: Pro obchodní zástupce a montážní týmy, kteří potřebují jistotu spolehlivého dobití na jakékoliv provozovně nebo v ubytovacím zařízení vybaveném průmyslovou zásuvkou CEE.

• Instalační předpoklady: Zařízení vyžaduje funkční třífázovou zásuvku CEE 400 V / 16 A (5-pin) jištěnou odpovídajícím jističem charakteristiky B (obvykle 16 A). Před instalací v neznámých objektech je vhodné ověřit stav elektroinstalace a správné zapojení ochranného vodiče PE.


Udržitelnost a efektivita provozu

Zařízení splňuje požadavky evropské směrnice RoHS (2011/65/EU) na omezení nebezpečných látek a nařízení vlády č. 481/2012 Sb. Přímé nabíjení střídavým proudem o výkonu 11 kW dosahuje vysoké energetické účinnosti díky minimalizaci provozní doby interního chlazení vozu, které u pomalého jednofázového nabíjení spotřebovává nezanedbatelnou část energie. Možnost přesného časování nabíjení napomáhá efektivnímu využití přebytků z lokálních fotovoltaických elektráren (FVE) i akumulaci levné energie z distribuční sítě v době nízkého tarifu. Odolné materiály kabeláže zaručují dlouhý životní cyklus bez nutnosti časté obměny.


Technické specifikace


• Typ zařízení: Přenosná nabíjecí stanice pro elektrická vozidla (EVSE) — Zajišťuje mobilní řízené nabíjení bez pevné montáže.

• Jmenovité napětí: 230 V / 400 V AC (3 fáze, 50 Hz) — Standardní třífázové napájení z běžné distribuční sítě.

• Nabíjecí výkon: 4,2 kW až 11 kW — Zkracuje dobu nabíjení na minimum dle dostupného příkonu.

• Nastavitelný nabíjecí proud: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 A — Přizpůsobení limitům předřazeného jističe a sítě.

• Konektor do vozidla: Type 2 female (Mennekes / IEC 62196-2) — Plná kompatibilita se všemi moderními evropskými elektromobily.

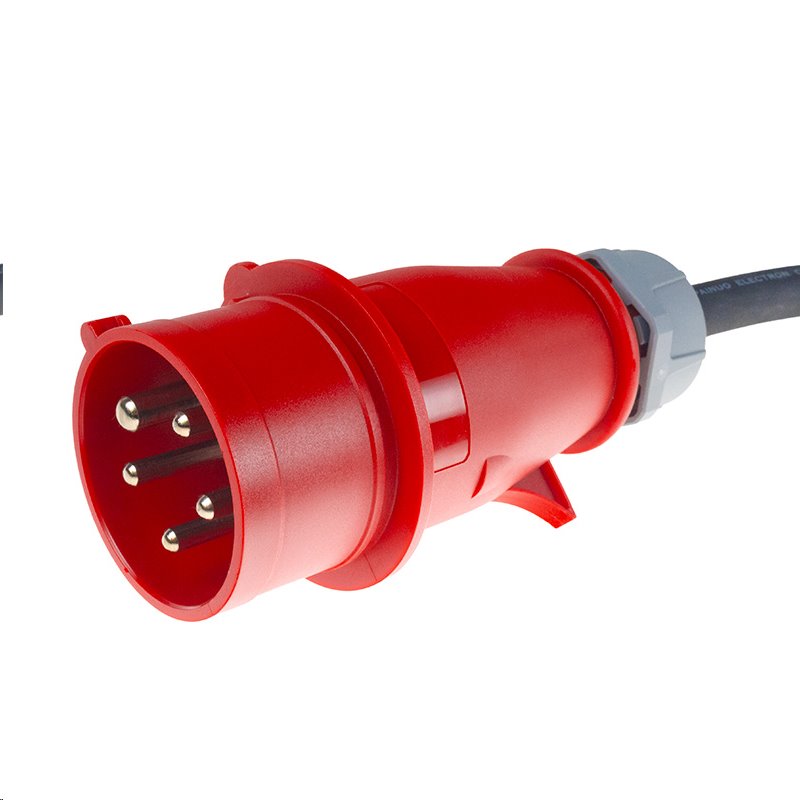

• Vidlice do sítě: Průmyslová CEE 400 V / 16 A, 5-pin (červená) — Přímé zapojení do běžné dílenské a domovní třífázové zásuvky.

• Délka kabelu: 5 m (od řídicí jednotky ke konektoru Type 2) — Dostatečný rádius pro pohodlné zapojení vozu.

• Specifikace vodičů kabelu: 5 × 2,5 mm² + 1 × 0,75 mm² — Měděné flexibilní vodiče s pláštěm z mechanicky odolného TPE.

• Integrovaný proudový chránič: RCD IΔN AC = 30 mA, IΔN DC = 6 mA — Zajišťuje normou požadovanou ochranu proti střídavým i stejnosměrným reziduálním proudům.

• Displej: Digitální OLED — Zobrazuje napětí, proud, výkon, čas nabíjení, teplotu a dodanou energii v reálném čase.

• Měření energie: Elektroměr v reálném čase (bez paměti) — Uvádí přesné kWh aktuálního cyklu (po odpojení ze sítě se nuluje).

• Funkce odloženého startu: 1 až 9 hodin (v krocích po 1 h) — Umožňuje plánovat nabíjení na noční proud.

• Teplotní ochrana: Integrované teplotní čidlo — Signalizuje varování při 70 °C a automaticky odpojí nabíjení při 80 °C.

• Stupeň krytí: IP54 (dle IEC 62752 CE) — Odolné vůči prachu a stříkající vodě při venkovním provozu.

• Provozní teplota okolí: -25 °C až +50 °C — Spolehlivá funkčnost v zimních mrazech i letních teplotách.

• Životnost konektoru: ≥ 10 000 cyklů zapojení — Vysoká mechanická odolnost kontaktů při každodenním používání.

• Zasouvací odpor konektoru: ≤ 80 N — Snadná manuální manipulace při připojování do portu vozidla.

• Izolační odpor: 500 MΩ — Vysoká úroveň elektrické izolace pro bezpečnost obsluhy.

• Přechodový odpor kontaktů: 0,055 ± 0,005 Ω — Nízký odpor zabraňující nežádoucímu přehřívání silových spojů.

• Rozměry řídicí jednotky: 200 × 87 × 58 mm — Kompaktní velikost usnadňující převoz v kufru.

• Hmotnost: 2,7 kg — Velmi nízká hmotnost umožňující snadné přenášení.

• Bezpečnostní normy: ČSN EN 61851-1:2019, ČSN EN 62752:2016+A1:2020, ČSN EN 61000-6-4, ČSN EN 61000-6-2, ČSN 33 2000-4-41, ČSN 33 2000-7-722, CE — Zaručená shoda s českými a evropskými elektrotechnickými předpisy.

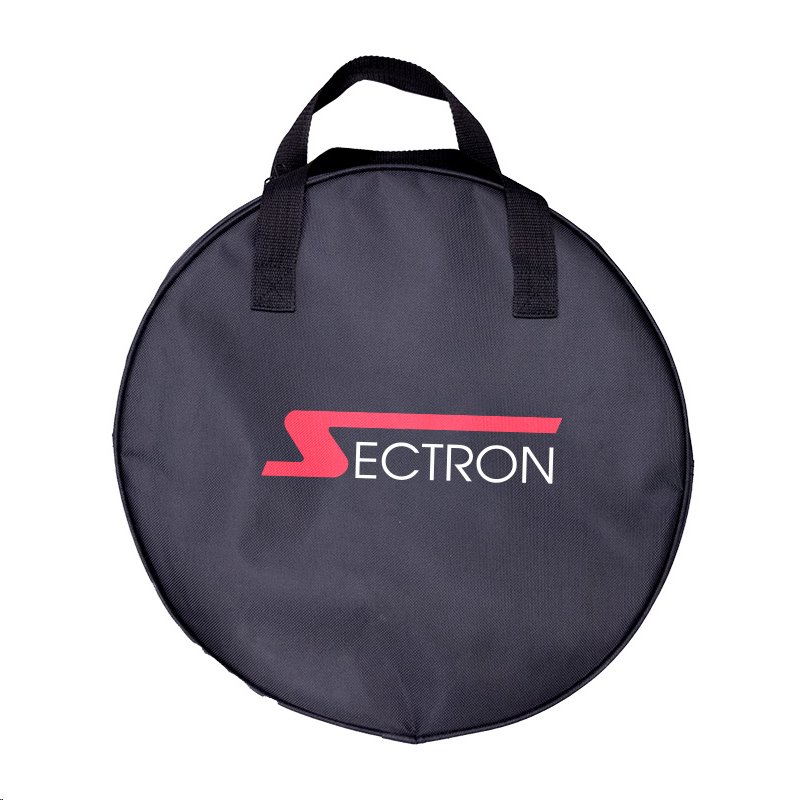

• Obsah balení: Přenosná nabíječka SECTRON BASIC, odolná nylonová brašna — Kompletní sada bez nutnosti dokupovat ochranné pouzdro.

• Záruka: 3 roky (platí pro koncové zákazníky i firmy a OSVČ) — Nadstandardní záruční krytí garantované výrobcem.


⚠️ DŮLEŽITÉ UPOZORNĚNÍ K ELEKTROINSTALACI

Pro bezpečné používání přenosných nabíjecích stanic (chytré kabely / přenosné „wallboxy“) je nutné, aby:

– samotná nabíječka byla připojena na samostatný okruh s jištěním a průřezem vodičů dle návodu výrobce (typicky 3×16 A pro 11 kW, 3×32 A pro 22 kW),
– vaše domácnost měla dostatečně dimenzovaný hlavní domovní jistič, aby kromě nabíjení zvládla i další spotřebiče (sporák, bojler, tepelné čerpadlo atd.).

Orientační doporučení pro hlavní domovní jistič:
– pro nabíječky 11 kW (3×16 A) je vhodné mít hlavní jistič alespoň 3×20 A,
– pro nabíječky 22 kW (3×32 A) je vhodné mít hlavní jistič kolem 3×40 A, pokud chcete využít plný výkon a zároveň provozovat další výkonné spotřebiče v domě.

Pokud je hlavní jistič slabší, lze nabíječku používat, ale je nutné snížit nabíjecí proud (funkce chytrých nabíječek), což prodlouží dobu nabíjení a zároveň sníží riziko „vyhazování“ jističe při souběhu více spotřebičů.

Před instalací doporučujeme konzultaci s kvalifikovaným elektrikářem a revizi elektroinstalace, zejména u starších objektů.


Co znamená 11 kW a 22 kW v praxi

Nabíjecí výkon 11 kW a 22 kW u AC nabíječek vychází z kombinace napětí a proudu v třífázové soustavě:

• 11 kW AC (3f, 400 V) odpovídá proudu přibližně 16 A na fázi – proto výrobci uvádějí jištění 3×16 A.

• 22 kW AC (3f, 400 V) odpovídá proudu přibližně 32 A na fázi – proto se používá jištění 3×32 A u okruhu nabíječky.

Tato hodnoty (3×16 A / 3×32 A) se týkají jištění konkrétního nabíjecího okruhu, tedy kabelu a jištění, na který je připojena nabíječka / wallbox, a musí odpovídat instalační dokumentaci výrobce a platným normám.


Rozdíl mezi hlavním jističem a jištěním okruhu

• Jištění okruhu nabíječky – chrání konkrétní vedení a nabíječku; dimenzuje se přesně podle výrobce (např. 3×16 A pro 11 kW, 3×32 A pro 22 kW) a použitého kabelu (typicky min. 2,5 mm² pro 3×16 A, vyšší průřez pro 3×32 A).

• Hlavní domovní jistič – chrání celou přípojku domu; jeho hodnota určuje, jaký celkový souběžný příkon může domácnost dlouhodobě odebírat (nabíječka + všechny ostatní spotřebiče).

V praxi to znamená, že:

• 11kW nabíječka může být technicky správně připojena na okruh 3×16 A, ale pokud má domácnost hlavní jistič například jen 3×20 A a současně běží sporák, bojler nebo tepelné čerpadlo, velmi rychle se dostanete na limit hlavního jističe a ten bude vypadávat.

• U 22kW nabíječky (3×32 A) je požadavek na příkon ještě vyšší a téměř vždy je potřeba navýšení hlavního jističe (např. na 3×40 A) a posouzení distributorem, zda to přípojka umožní.


Proč v upozornění uvádíme 20 A a 40 A

Uvedené hodnoty 20 A a 40 A se nevztahují na jištění okruhu nabíječky, ale na doporučenou minimální hodnotu hlavního domovního jističe, aby:

• bylo možné nabíjet na plný výkon (11 kW / 22 kW),

• a současně používat další běžné spotřebiče v domácnosti,

• bez častého vypadávání hlavního jističe při delším souběhu zátěží.

Jinými slovy:

• 11 kW nabíječka → okruh chráněný typicky jističem 3×16 A, ale jako rozumné minimum pro hlavní jistič doporučujeme alespoň kolem 3×20 A, ideálně 3×25 A podle celkové zátěže domu.

• 22 kW nabíječka → okruh chráněný jističem 3×32 A, hlavní jistič typicky kolem 3×40 A, pokud má mít uživatel rezervu i pro další spotřebiče.


Co dělat, pokud máte slabší jistič

Pokud máte nižší hodnotu hlavního jističe (např. 3×16 A nebo 3×20 A), stále můžete přenosnou nabíječku nebo wallbox používat, ale:

• je nutné snížit nabíjecí proud přímo v nastavení nabíječky (většina chytrých nabíječek to umožňuje),

• je nutné počítat s delší dobou nabíjení,

• je vhodné vyhnout se současnému provozu jiných velkých spotřebičů během nabíjení.

V některých případech dává smysl:

• požádat distributora o navýšení hlavního jističe,

• nechat si zpracovat revizní zprávu a doporučení od elektrikáře,

• nebo použít dynamické řízení zátěže (load balancing), pokud je podporováno nabíječkou.


Doporučení pro zákazníky

• Před koupí nabíječky si ověřte:
  – hodnotu hlavního jističe (např. 3×16 A, 3×20 A, 3×25 A…),
  – stav a průřez stávající elektroinstalace,
  – možnost přivedení samostatného jištěného okruhu k místu, kde chcete nabíjet.

• Pokud si nejste jistí, konzultujte projekt / instalaci s kvalifikovaným elektrikářem nebo revizním technikem, předejdete tím problémům s vypadáváním jističů i případným bezpečnostním rizikům.


FAQ — Časté otázky zákazníků


1. Jakou zásuvku a jištění potřebuji pro využití plného výkonu 11 kW?

Pro plný výkon 11 kW je vyžadována standardní červená pětikolíková průmyslová zásuvka CEE 400 V / 16 A jištěná třífázovým jističem 16 A (charakteristika B nebo C) s odpovídajícím průřezem přívodních vodičů.

2. Mohu nabíječku použít i v místech, kde je slabší jistič (např. 10 A nebo 13 A)?

Ano. Pomocí tlačítka AMPS můžete před zahájením nabíjení snížit odebíraný proud na hodnoty 6, 8, 10, 12 nebo 13 A. Nabíječka nepřekročí nastavenou mez a zabrání vybavení jističe.

3. Je nutné mít v domovním rozvaděči speciální proudový chránič typu B?

Není to nutné. Nabíječka v sobě obsahuje integrovanou proudovou ochranu s detekcí stejnosměrného reziduálního proudu DC 6 mA a střídavého AC 30 mA, čímž splňuje normu pro nabíjení elektromobilů i na běžných domovních rozvodech s chráničem typu A.

4. Ukládá si nabíječka hodnotu nabitých kWh do paměti po odpojení ze sítě?

Ne. Model SECTRON BASIC je vybaven elektroměrem bez trvalé paměti. Údaj o nabité energii je zobrazován po celou dobu nabíjecího cyklu, ale po vytažení vidlice ze zásuvky se hodnota vynuluje. Pokud potřebujete trvalou paměť, doporučujeme vyšší řadu nabíječek SECTRON.

5. Lze nabíječku používat venku na nekrytém stání za deště?

Zařízení disponuje stupněm krytí IP54, což znamená odolnost proti stříkající vodě a prachu. Běžný déšť při zapojeném konektoru nepředstavuje problém, zařízení však nesmí ležet v kaluži vody a nesmí být omýváno tlakovou vodou. Po použití ve vlhku je nutné kabel před uložením do brašny vysušit.

6. Jak funguje funkce odloženého startu?

Po zapojení vidlice do zásuvky 400 V nastavíte tlačítkem TIME požadované zpoždění v krocích po 1 hodině (v rozsahu 1 až 9 hodin). Následně zasunete konektor Type 2 do vozu. Odpočet se spustí a samotné nabíjení začne až po uplynutí nastavené doby, což je ideální pro využití nočního nízkého tarifu.

7. Lze pomocí redukce nabíjet i z běžné jednofázové 230V zásuvky (Schuko)?

Ano, k nabíječce lze dokoupit certifikované adaptéry ze zásuvky Schuko nebo French na vidlici CEE 16A 5-pin. V takovém případě nabíječka funguje jednofázově a proud je nutné manuálně omezit na odpovídající hodnotu dané zásuvky (obvykle 10 až 13 A).

8. Platí prodloužená 3letá záruka i při nákupu na IČO pro firmu?

Ano, výrobce SECTRON poskytuje 3letou záruku jak pro koncové spotřebitele (B2C), tak pro podnikatele a právnické osoby (B2B).
