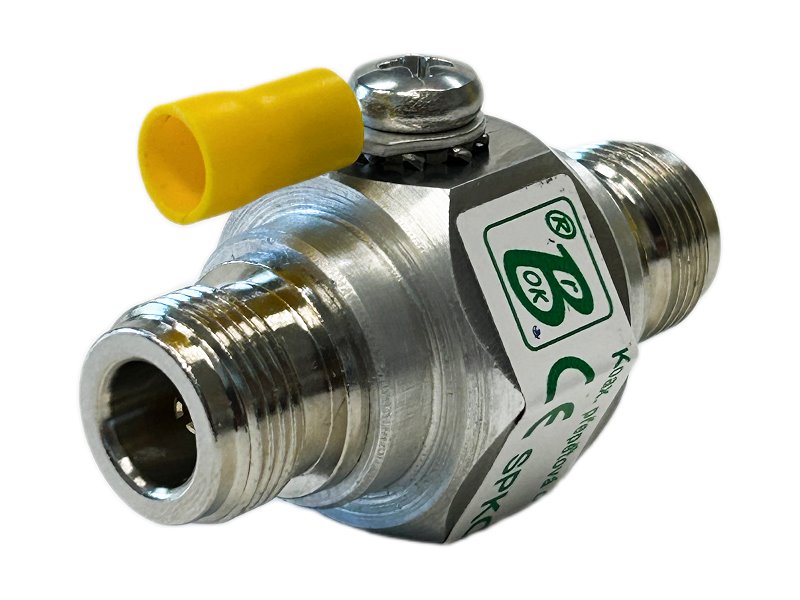

Přepěťová ochrana bleskojistka PROFI BrOK SPKO-N-x50-1,7G-B

Přepěťová ochrana bleskojistka PROFI BrOK SPKO-N-x50-1,7G-B – Koaxiální svodič přepětí T2 do 1,7 GHz s konektory N (F-F)


Spolehlivá bariéra proti zničení radiostanic, vysílačů a VF prvků bleskem či rušením

Venkovní vysílací a přijímací antény umístěné na střechách a telekomunikačních stožárech představují přímou vstupní bránu pro atmosférické přepětí z bouřek i silné elektromagnetické průmyslové rušení. Bez adekvátní ochrany na 50Ω koaxiálním svodu hrozí při blízkém nebo přímém úderu blesku do jímací soustavy hromosvodu okamžitá destrukce koncových stupňů vysílaček, citlivých vstupních obvodů přijímačů, převaděčů, základnových stanic nebo průmyslových GSM/LTE bran, což vede k nákladným opravám hardwaru a výpadkům spojení.

Širokopásmová koaxiální přepěťová ochrana BrOK SPKO-N-x50-1,7G-B/F-F funguje jako vysoce odolný svodič přepětí typu T2 (třída C) osazený profesionálními konektory N-female (F-F) pro kmitočtové pásmo 0 až 1,7 GHz (měřeno až do 2,5 GHz). Je vybavena výkonnou bleskojistkou (90 V, 20 kA při vlně 8/20 µs) a testována rázovým proudem 4 kA (10/350 µs), díky čemuž bezpečně svede nebezpečnou energii do zemnicí soustavy a udrží zbytkové přepětí za ochranou na bezpečné úrovni pod ±200 Vp-p (pro t > 100 ns). Zároveň v signálové cestě vykazuje zanedbatelný průchozí útlum ≤ -0,2 dB, takže nijak nedegraduje vysílaný ani přijímaný vysokofrekvenční výkon (do 50 W v základním provedení).


Klíčové technické parametry a přínosy v praxi


• Profesionální průchozí konektory N-female / N-female (N/F-F) – průmyslový 50Ω standard umožňující přímé vřazení do koaxiální trasy vysílaček, radiostanic a telemetrických antén pomocí konektorů N-male.

• Široké pracovní pásmo 0–1,7 GHz (měřeno 10 MHz – 2,5 GHz) – univerzální nasazení pro radiokomunikační pásma (CB, VHF, UHF, PMR), letecké a námořní frekvence, telemetrii i GSM/LTE/IoT sítě.

• Dimenzováno pro přenášený VF výkon do 50 W – základní provedení (x=0) bez problémů zvládá trvalý provoz běžných základnových i vozidlových radiostanic a převaděčů (zakázkově až do 350 W nebo 950 W).

• Zanedbatelný průchozí útlum ≤ -0,2 dB a přizpůsobení ≤ -20 dB – přepěťová ochrana neoslabuje výkon vysílače ani citlivost příjmu a nezhoršuje poměr stojatých vln (PSV / SWR) v koaxiální trase.

• Vysoká odolnost bleskojistky 20 kA (8/20 µs) / 4 kA (10/350 µs) – spolehlivě chrání radiovou techniku i při přímém úderu blesku do hromosvodu chráněného objektu dle standardu IEC 61312-1.

• Bezpečná instalace i do plastových rozvaděčů – robustní konstrukce odvádí část bleskového proudu bez rizika termodynamické destrukce těla ochrany nebo poškození jejího okolí.

• Nízké zbytkové přepětí < ±200 Vp-p (pro t > 100 ns) – blesková odezva omezí špičku přepětí na úroveň, kterou vstupní a koncové obvody připojené elektroniky bezpečně ustojí.

• Kompaktní rozměry cca 65 × 37 mm a nízká hmotnost ~ 74–80 g – lehké tělo mechanicky nezatěžuje silné koaxiální kabely (např. RG-213, H1000, LMR-400) a snadno se vejde do rozvodnic či krabic u stožáru.

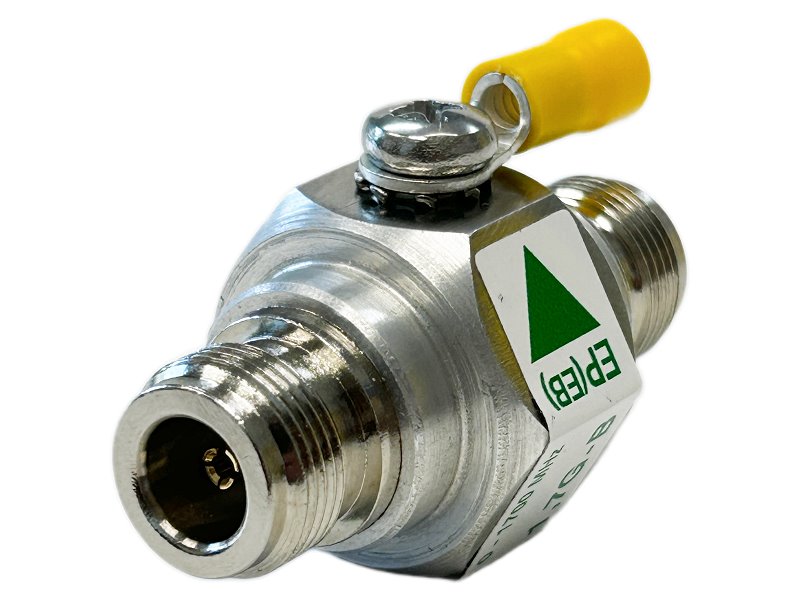

• Integrovaná zemnicí svorka M5 s kabelovým okem – připraveno pro okamžité a pevné připojení zemnicího měděného vodiče o minimálním průřezu 2,5 mm².


Konstrukce bez termodynamické destrukce a požadavky na uzemnění


Při svedení části bleskového proudu dochází u levných či poddimenzovaných ochran k prudkému zahřátí a mechanickému roztržení pláště. Model BrOK SPKO-N-x50-1,7G-B/F-F je zkonstruován tak, aby tento impulz absorboval a svedl bez termodynamické destrukce ochrany a jejího okolí. Díky této vlastnosti můžete prvek bez obav instalovat nejen na kovové konstrukce a rackové skříně, ale přímo do běžných plastových rozvaděčů a rozvodnic.

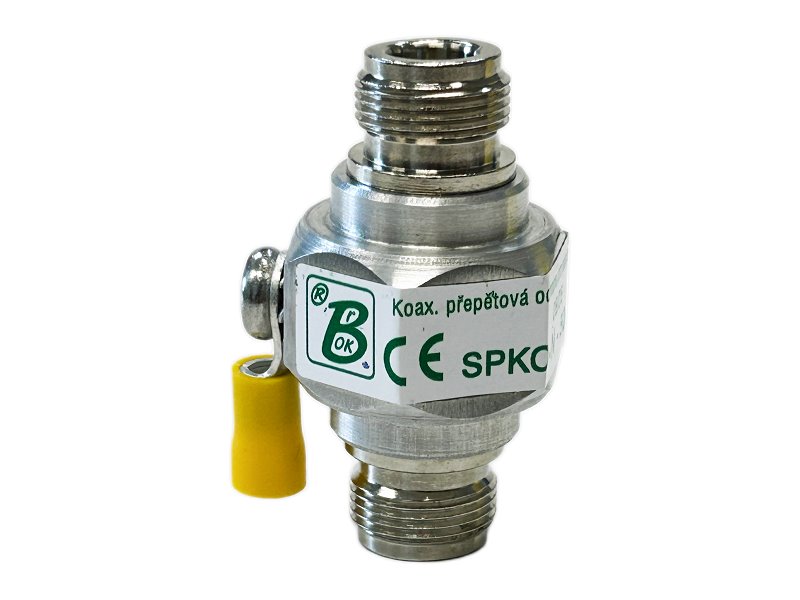

Kompaktní kovové tělo o délce cca 65 mm a průměru 37 mm váží pouhých 74–80 g, takže při vřazení do trasy nevytváří páku na konektory a nenamáhá koaxiální kabeláž. Montážní poloha je libovolná, stupeň krytí odpovídá IP20 (při venkovním použití na stožáru u antény je nutné umístění do vodotěsné instalační krabice). Klíčovou podmínkou správné funkce je precizní připojení těla ochrany k ekvipotenciální přípojnici EP (HOP) objektu – například přes podružnou přípojnici nebo ochranný vodič PE – pomocí co nejkratšího zeleno-žlutého slaněného Cu vodiče o průřezu minimálně 2,5 mm², který se připevní pod připravený šroub M5 s nalisovaným kabelovým okem.


Vysokofrekvenční parametry a chování při přepěťovém impulzu

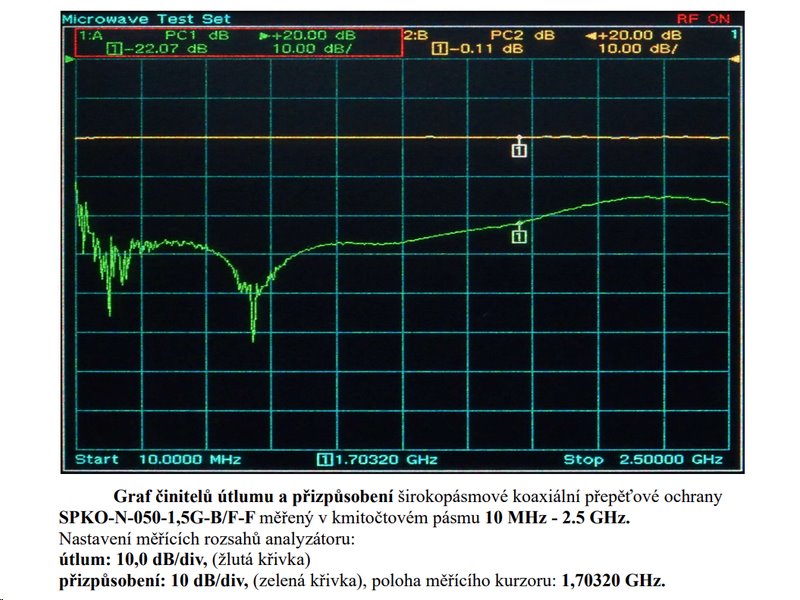

U vysílací a radiokomunikační techniky jsou klíčové dva parametry: jak málo ochrana ovlivňuje přizpůsobení anténní trasy (SWR) a jak rychle zasáhne při přepětí. V měřeném pásmu 10 MHz až 2,5 GHz dosahuje tento model špičkového činitele útlumu ≤ -0,2 dB (při měření na frekvenci 1,703 GHz vykazuje pouhých -0,11 dB) a činitele přizpůsobení ≤ -20 dB (naměřeno -22,07 dB, což odpovídá vynikajícímu PSV cca 1,17). Pro přenášený vysokofrekvenční výkon je tedy ochrana prakticky „neviditelná“.

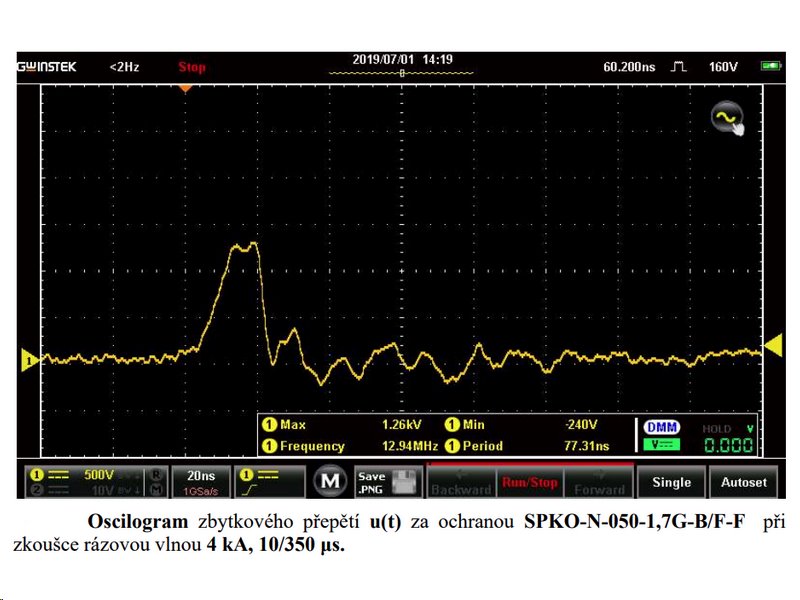

Uvnitř ochrany pracuje plynová bleskojistka se zapalovacím napětím 90 V, dimenzovaná na jmenovitý výbojový proud 20 kA (vlna 8/20 µs) a otestovaná rázovým bleskovým proudem 1× 4 kA (vlna 10/350 µs). Při zásahu rázovou vlnou dojde k bleskovému sražení přepěťové špičky – po odeznění počátečního zákmitu klesá zbytkové napětí za ochranou pod ±200 Vp-p již v čase nad 100 ns. Základní provedení (označení x=0) je dimenzováno pro trvalý přenášený vysokofrekvenční výkon do 50 W (zakázkové verze x=3 a x=9 pak zvládají až 350 W, resp. 950 W).


Praktické scénáře využití: Kde a jak přepěťovou ochranu nasadit


Koaxiální bleskojistka BrOK s N konektory je určena pro 50Ω vysokofrekvenční a radiokomunikační trasy v místech, kde koaxiální svod přechází z venkovního prostředí (zóny LPZ 0) dovnitř objektu (do zóny LPZ 1 a vyšší):

• Základnové radiostanice, vysílačky a převaděče (CB, VHF, UHF, PMR, profi i amatérská pásma do 50 W) – ochrana koncových stupňů vysílačů a citlivých vstupů přijímačů při zachování minimálního útlumu a perfektního impedančního přizpůsobení (≤ -20 dB).

• Dispečerské systémy, IZS, letecké a drážní komunikace – zabezpečení venkovních anténních svodů pro kritickou hlasovou a datovou komunikaci proti účinkům přímého i nepřímého úderu blesku.

• Průmyslové GSM / LTE / 5G / IoT brány, LoRaWAN koncentrátory a telemetrie (433 / 868 MHz) – instalace přímo do plastového či kovového rozvaděče k řídicí jednotce, kde chrání průmyslové modemy a routery připojené k externím anténám s N konektory.

• Praktické provozní upozornění (Kdy zvolit jiný typ): Tato ochrana je osazena 50Ω konektory typu N a je primárně určena pro radiokomunikační techniku a vysílačky. Není vhodná pro běžné domácí televizní a satelitní rozvody (DVB-T2 / SAT), které využívají 75Ω kabeláž a konektory typu F – pro TV/SAT techniku v naší nabídce vybírejte přepěťové ochrany osazené přímo F konektory.


Pro koho je produkt určen a co najdete v balení


• Radioamatéři, operátoři vysílaček a správci převaděčů – kteří potřebují spolehlivě ochránit své radiostanice a SDR přijímače (do výkonu 50 W) před zničením při bouřkách bez zhoršení PSV.

• Telekomunikační a montážní technici (průmyslová automatizace, telemetrie, IoT) – pro jištění externích GSM/LTE a telemetrických antén s N konektory v rozvaděčích.

• Elektromontážní firmy a revizní technici – pro realizaci přepěťové ochrany anténních svodů na rozhraní zón LPZ v souladu s požadavky IEC 61312-1, včetně bezpečné montáže do plastových rozvodnic. Upozornění: Zasahování do ochranného pospojování (HOP/PE) a elektroinstalace vyžaduje odbornou způsobilost dle Zákona č. 250/2021 Sb. a NV č. 194/2022 Sb.

Obsah balení a co případně dokoupit: V balení obdržíte koaxiální přepěťovou ochranu BrOK SPKO-N-x50-1,7G-B/F-F vybavenou zemnicím šroubem M5 a nalisovaným kabelovým okem. Pro kompletní zapojení doporučujeme dokoupit zeleno-žlutý slaněný měděný vodič o průřezu min. 2,5 mm² a odpovídající protikusy koaxiálních konektorů N-male (vidlice).


Technické specifikace


• Typové označení: SPKO-N-x50-1,7G-B/F-F

• Katalogové číslo: spkon-x50g17b/ff

• Kategorie přepěťové ochrany: Typ 2 (T2 / svodič přepětí třídy C) – chrání koaxiální vstupy přijímačů a vysílačů před průmyslovým rušením, naindukovaným přepětím i částí bleskového proudu dle IEC 61312-1.

• Pracovní kmitočtové pásmo: 0 – 1,7 GHz (měřeno v pásmu 10 MHz – 2,5 GHz) – širokopásmové využití pro vysílačky (CB, VHF, UHF), telemetrii, GSM, LTE i IoT sítě.

• Maximální přenášený VF výkon: do 50 W (základní provedení x=0; zakázkově 350 W pro x=3 nebo 950 W pro x=9) – plně vyhovuje pro běžné základnové radiostanice, vysílačky a komunikační brány.

• Parametry osazené bleskojistky: 90 V, 20 kA (vlna 8/20 µs) – vysoká proudová odolnost pro spolehlivé svedení přepěťové špičky.

• Zkušební rázový proud (I_ZRP): 4 kA (vlna 10/350 µs, test 1×) – ověřená odolnost vůči přímému dílčímu bleskovému proudu bez termodynamické destrukce prvku.

• Zbytkové přepětí u(t) za ochranou při I_ZRP: < ±200 Vp-p pro t > 100 ns – omezuje přepětí na úroveň bezpečnou pro koncové a vstupní obvody radiostanic.

• Činitel útlumu (průchozí útlum): ≤ -0,2 dB (typicky -0,11 dB při 1,7 GHz) – zanedbatelná ztráta výkonu při vysílání i příjmu.

• Činitel přizpůsobení (odrazu): ≤ -20 dB (typicky -22,07 dB při 1,7 GHz) – špičkové impedanční přizpůsobení zabraňující vzniku stojatého vlnění (SWR).

• Připojení do signálové cesty: průchozí spojka N / F-F (N-female / N-female) – masivní šroubovací vysokofrekvenční konektory pro 50Ω koaxiální systémy.

• Připojení k uzemnění (EP / HOP): šroub M5 s kabelovým okem pro splétaný Cu vodič min. 2,5 mm² – zajišťuje pevný a nízkoimpedanční spoj se zemnicí soustavou.

• Stupeň krytí: IP20 – určeno pro vnitřní instalaci do rozvaděčů nebo do venkovních vodotěsných krabic u stožáru.

• Montážní poloha: libovolná – snadná integrace do koaxiální trasy v jakémkoliv směru.

• Rozměry (délka × průměr): cca 65 × 37 mm – kompaktní tělo s minimálními nároky na prostor v rozvodnici.

• Hmotnost: 74 g (cca 80 g) – nízká hmotnost mechanicky nenamáhá koaxiální kabely ani konektory.


FAQ - Časté otázky zákazníků


1. Je tato přepěťová ochrana vhodná pro klasickou televizi (DVB-T2) nebo satelit?

Ne, tato přepěťová ochrana je osazena masivními 50Ω konektory typu N a je primárně určena pro vysílačky, radiostanice, telemetrii a GSM/LTE antény. Pro běžné televizní (DVB-T2) a satelitní rozvody (75 Ω) použijte přepěťové ochrany osazené konektory typu F, které rovněž najdete v naší nabídce.

2. Mohu tuto ochranu použít pro vysílací anténu radiostanice?

Ano, základní provedení (x=0) je konstruováno pro trvalý přenášený vysokofrekvenční výkon až do 50 W, což plně pokrývá potřeby běžných CB, VHF a UHF vysílaček i základnových stanic. Pro silnější vysílače lze na zakázku dodat provedení do 350 W (x=3) nebo 950 W (x=9).

3. Zhorší tato bleskojistka PSV (SWR) nebo výkon mé vysílačky?

Ne, v celém měřeném pásmu 10 MHz až 2,5 GHz má ochrana špičkový průchozí útlum pouhých ≤ -0,2 dB (při 1,7 GHz jen -0,11 dB) a činitel přizpůsobení ≤ -20 dB (naměřeno -22,07 dB). Tyto parametry zaručují, že ochrana nijak nezhorší PSV (SWR) anténní soustavy ani neubere výkon.

4. Lze tuto přepěťovou ochranu namontovat i do plastového rozvaděče?

Ano, konstrukce ochrany BrOK SPKO-N-x50-1,7G-B je navržena tak, aby svedla i část bleskového proudu (4 kA, 10/350 µs) bez termodynamické destrukce těla a svého okolí. Díky tomu je její instalace do běžných plastových rozvodnic a krabic zcela bezpečná.

5. Jaké konektory jsou na ochraně osazeny a jaký je směr zapojení?

Ochrana je provedena jako symetrická průchozí spojka osazená na obou stranách konektory N-female (zásuvka / samice, označení F-F). Pro připojení koaxiálních kabelů tedy potřebujete na obou koncích konektory N-male (vidlice / samec).

6. Jakým vodičem je nutné přepěťovou ochranu uzemnit?

Uzemnění je pro správnou funkci nezbytné – použijte zeleno-žlutý slaněný (lankový) měděný vodič o minimálním průřezu 2,5 mm². Ten připojte pod integrovaný šroub M5 s kabelovým okem a veďte jej co nejkratší trasou k ekvipotenciální přípojnici EP (HOP) nebo ochrannému vodiči PE.

7. Mohu ochranu umístit ven přímo na stožár k anténě?

Ano, ale pouze uvnitř vhodné vodotěsné instalační krabice. Samotný prvek má krytí IP20, avšak díky kompaktním rozměrům (65 × 37 mm) a nízké hmotnosti (cca 74–80 g) jej snadno nainstalujete do ochranné krabice přímo na stožáru, případně do rozvodnice pod střechou.

8. Jaké frekvence a radiové systémy tato ochrana podporuje?

Ochrana pracuje od 0 Hz až do 1,7 GHz (s ověřenými parametry útlumu až do 2,5 GHz). Je tak plně kompatibilní s pásmy KV, CB (27 MHz), VHF (2m), UHF (70cm), PMR, profesionálními dispečerskými sítěmi, telemetrií (433/868 MHz), LoRaWAN i průmyslovými GSM/LTE modemy.
