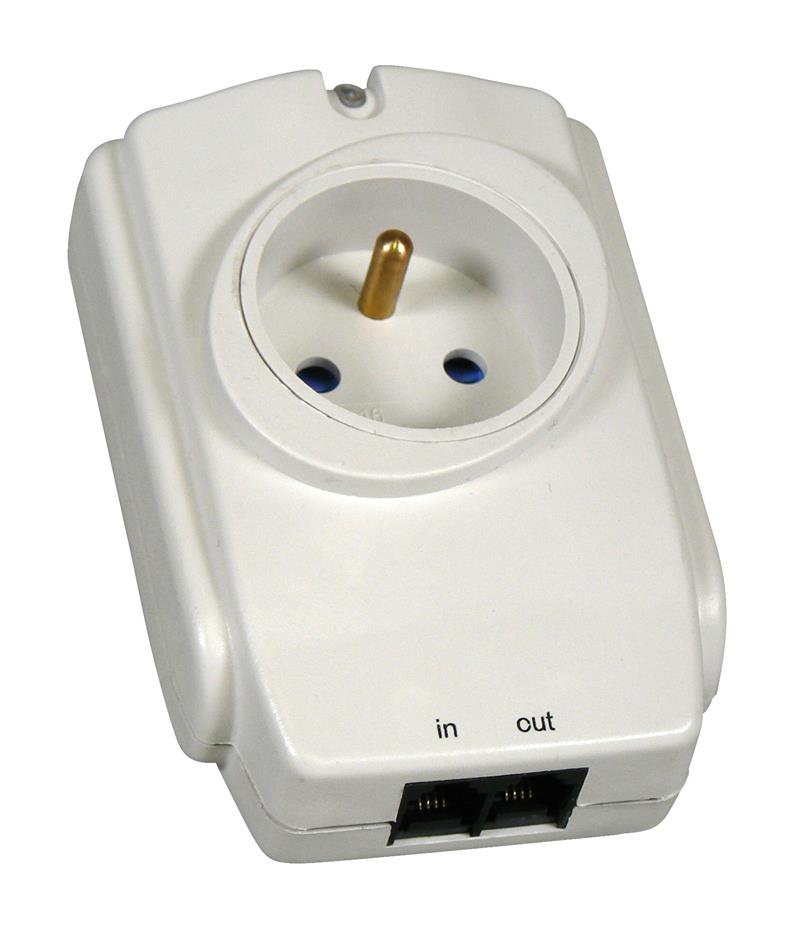

Přepěťová ochrana EMOS P53893 1x zásuvka + RJ45

EMOS P53893 — Spolehlivá ochrana 230V i datové sítě

Komplexní ochrana citlivé elektroniky před přepětím i rušením v síti

Běžné atmosférické výboje i spínací procesy v distribuční soustavě generují nebezpečné napěťové špičky, které mohou nenávratně zničit citlivou výpočetní techniku, Wi-Fi routery nebo chytré televizory. Častou a podceňovanou cestou přepětí přitom není jen samotná silová zásuvka 230 V, ale také datový ethernetový kabel přivádějící internet z venkovní antény či telefonní přípojky.

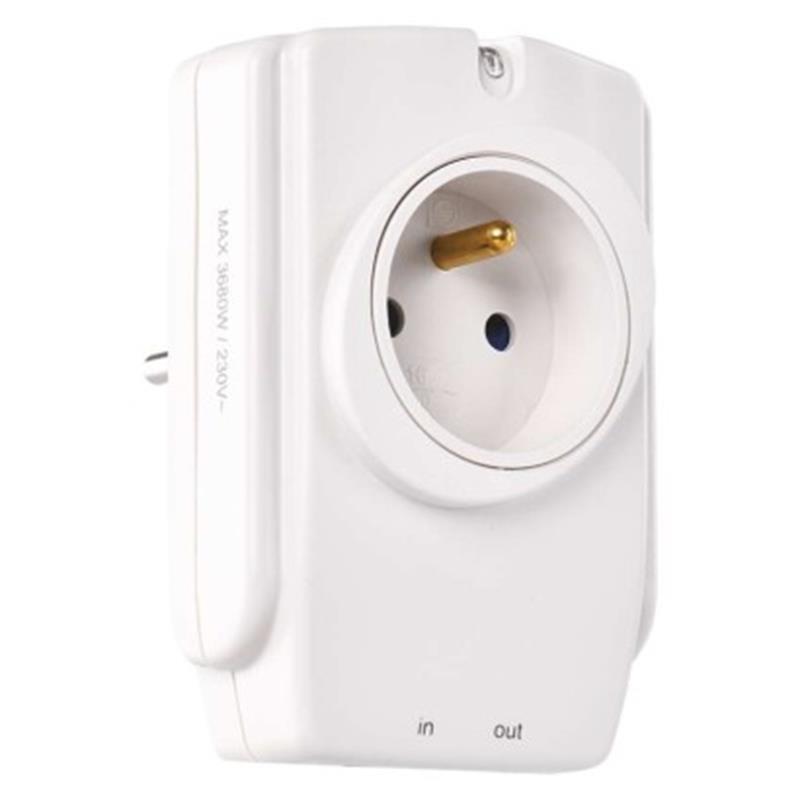

Kompaktní přepěťová ochrana EMOS P53893 nabízí účinné dvoustupňové bezpečnostní řešení v provedení přímo do zásuvky. Zajišťuje absorpci energie až 918 J pro silové rozvody do zátěže 3 680 W (16 A) a současně spolehlivě filtruje datové linky RJ45 a RJ11. Integrovaný EMI/RFI filtr s útlumem až 40 dB navíc eliminuje vysokofrekvenční šum ze sítě, čímž stabilizuje provoz i prodlužuje životnost připojeného zařízení.


Klíčové parametry a jejich přínos v praxi


• Kombinovaná ochrana 230 V a RJ45/RJ11 — chrání napájení spotřebiče i internetové či telefonní vedení v jednom kompaktním těle.

• Vysoká absorpce energie 918 J — varistorový modul spolehlivě zachytí přepěťové impulsy mezi vodiči L-N, L-PE i PE-N.

• Blesková doba odezvy < 1 ns — okamžitá reakce na napěťovou špičku dříve, než stihne poškodit citlivé polovodičové součástky.

• Integrovaný EMI/RFI filtr — potlačuje elektromagnetické rušení v rozsahu 150 kHz až 100 MHz s útlumem až 40 dB.

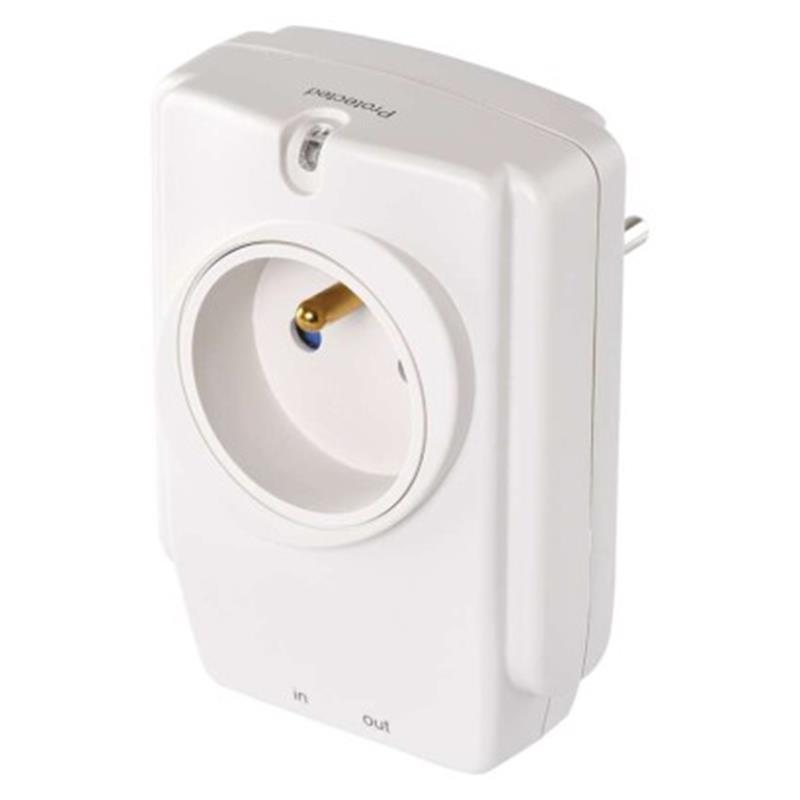

• Optická LED indikace „Protection“ — nepřetržitá vizuální kontrola funkčnosti ochranných prvků v reálném čase.

• Průchozí zátěž až 3 680 W (16 A) — umožňuje připojení výkonných PC sestav, serverů i multimediálních center bez omezení příkonu.

• Bezpečnostní dětské clonky — mechanická ochrana zdířek před nechtěným vniknutím cizích předmětů.

• Záruční garance připojených zařízení 50 000 € — finanční krytí výrobce pro případ škody při správném zapojení.


Technická odolnost a filtrace vysokofrekvenčního rušení

Ochranný obvod je dimenzován na zkušební napěťovou vlnu U0c 6 kV a garantuje nízkou ochrannou úroveň Up 775 V. To znamená, že i při masivním indukovaném přepětí propustí k napájenému zařízení pouze zlomek bezpečného napětí.

Oproti standardním základním přepěťovým ochranám v této třídě disponuje model EMOS P53893 plnohodnotným vysokofrekvenčním filtrem EMI/RFI v pásmu 150 kHz až 100 MHz. Tento filtr aktivně potlačuje parazitní vf signály vznikající provozem motorů, spínaných zdrojů či stmívačů, což přináší vyšší stabilitu datových přenosů a prodlužuje životnost napájecích zdrojů připojené elektroniky.


Prevence rizik v domácí kanceláři i firemní síti

Při bouřce hrozí průraz nejen přes silovou zásuvku, ale zejména přes venkovní anténní svod do Wi-Fi routeru a následně ethernetovým kabelem do základní desky počítače. Zapojením přívodního kabelu do portu RJ45 IN a výstupu RJ45 OUT do routeru vytvoříte ucelenou bariéru, která ochrání kompletní domácí síť.

V komerčních prostorách chrání jednotka POS pokladní terminály, síťové tiskárny a záložní NAS úložiště. Díky konstrukci přímo do zásuvky s montážním otvorem na zadní straně ji lze pevně usadit i v těsných rozvodných bodech nebo na stěně bez nevzhledné spleti přebytečných prodlužovacích kabelů.


Cílové skupiny a doporučené oblasti použití


• Domácnosti a home office: Pro uživatele, kteří vyžadují spolehlivou ochranu drahých stolních PC, NAS serverů, Wi-Fi routerů a Smart TV před bouřkami a spínacími rázy.

• Komerční provozy a kanceláře: Ideální pro ochranu prodejních POS systémů, síťových switchů a kancelářské IT infrastruktury napájené z jedné zásuvky.

• Správci sítí a IT technici: Vhodné jako koncový stupeň třetí úrovně (typ 3 / T3) v koordinované ochraně elektrických a datových instalací.


U přepěťové ochrany se uvádí, že chrání i linku s konektorem RJ11, ale porty na zařízení vypadají jako RJ45. Jak se RJ11 kabel k zařízení vlastně připojuje a nejde o chybu v popisu?

Nejde o chybu, jde o takzvaný combo port, který je běžný u telefonních a DSL zařízení.

Proč konektor RJ11 fyzicky zapadne do zdánlivě "RJ45" zásuvky

Konektor RJ11 (typicky 6P4C, tedy 6 pozic / 4 kontakty) je fyzicky užší než konektor RJ45 (8P8C, 8 pozic / 8 kontaktů), který se používá pro ethernet. Zatímco širší RJ45 zástrčku do úzké RJ11 zásuvky nezasunete, opačně to funguje bez problémů – RJ11 zástrčka se vejde doprostřed 8pinové RJ45 zásuvky a využije jen prostřední piny určené pro telefonní linku.

Tento princip se v telekomunikační technice využívá dlouhodobě a běžně. Typickým příkladem jsou DSL modemy a routery, kde bývá vstup pro telefonní/DSL linku fyzicky vyroben jako 8pinová zásuvka ve tvaru RJ45, přestože se do ní zapojuje standardní telefonní kabel s RJ11 koncovkou. Proto se v obchodech běžně prodávají i redukční kabely RJ11–RJ45 určené přesně pro tento účel.

Jak je to řešené konkrétně u této přepěťové ochrany

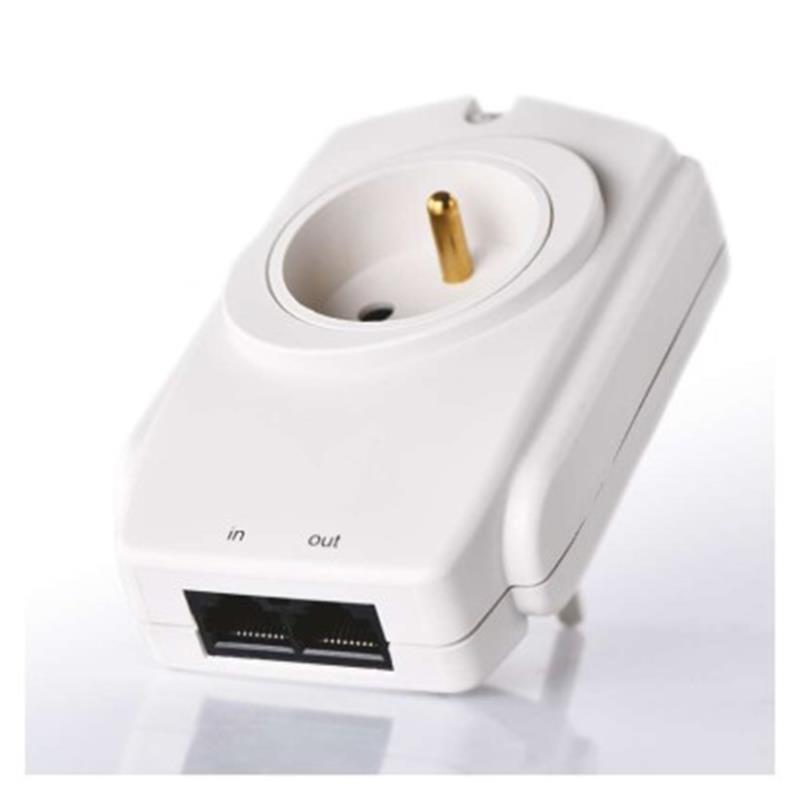

Na zadní straně produktu najdete dva porty označené IN a OUT. Oba jsou fyzicky provedené jako 8pinová (RJ45-tvarovaná) zásuvka, ale fungují jako univerzální combo vstup/výstup:

• Pokud chráníte datovou/ethernetovou linku, zapojíte kabel s koncovkou RJ45 – využijí se všech 8 kontaktů.
• Pokud chráníte telefonní nebo DSL linku, zapojíte kabel s koncovkou RJ11 – zástrčka se zasune do stejného otvoru a využije jen prostřední kontakty.

Zapojení je jednosměrné: příchozí kabel (od zdi/rozvaděče) se připojí do portu IN, a teprve z portu OUT vede kabel dál do chráněného zařízení (routeru, modemu nebo telefonu). Díky tomu prochází signál přes ochranné obvody a je chráněn proti přepěťovým špičkám i na datové/telefonní lince, ne jen na napájecí zásuvce 230 V.

Na co si dát pozor

• Datová/telefonní linka je chráněná pouze do rychlosti 100 Mb/s – pro vyšší standardy (Gigabit Ethernet) tedy ochrana nemusí zaručit plnou propustnost.
• PoE (napájení po datovém kabelu) tato ochrana nezvládne chránit naplno.
• Zásuvky nejsou určené k napájení dalšího zařízení po datovém kabelu – jde čistě o ochranu proti přepětí, ne o distribuční prvek.

Combo řešení RJ45/RJ11 v jednom portu je tedy záměrný a zcela standardní návrh, nikoli chyba v popisu produktu.


Technické specifikace


• Počet zásuvek: 1× 2P + PE — Napájení jednoho koncového spotřebiče s ochranným kolíkem.

• Jmenovité napětí: 250 V~ / 50 Hz — Plná kompatibilita se standardní českou distribuční sítí.

• Maximální proudová zátěž: 16 A — Umožňuje bezpečný provoz spotřebičů s vysokým příkonem.

• Maximální zátěž: 3 680 W — Dostatečný výkon pro herní sestavy i pracovní stanice.

• Absorpce energie: 918 J (L-N, L-PE, PE-N) — Vysoká kapacita varistoru pro pohlcení přepěťových impulsů ve všech režimech.

• Doba odezvy: < 1 ns — Bleskurychlé odvedení špičky před poškozením elektroniky.

• Ochranná úroveň Up: 775 V — Nízké zbytkové napětí bezpečné pro připojená zařízení.

• Zkušební vlna U0c: 6 kV — Vysoká odolnost testovaná dle norem pro přepěťové ochrany.

• Ochrana datové linky: RJ45 / RJ11 (průchodnost 100 Mb/s) — Bezpečné filtrování internetových a telefonních linek.

• Filtrační rozsah EMI/RFI: 150 kHz – 100 MHz — Odrušení nežádoucího elektromagnetického šumu v síti.

• Útlum filtru: Až 40 dB — Výrazná redukce vysokofrekvenčního rušení.

• Indikátor přepětí: LED dioda „Protection“ — Vizuální ověření funkčnosti ochranných prvků.

• Dětské clonky: Ano — Zvýšená bezpečnost proti vniknutí cizích předmětů.

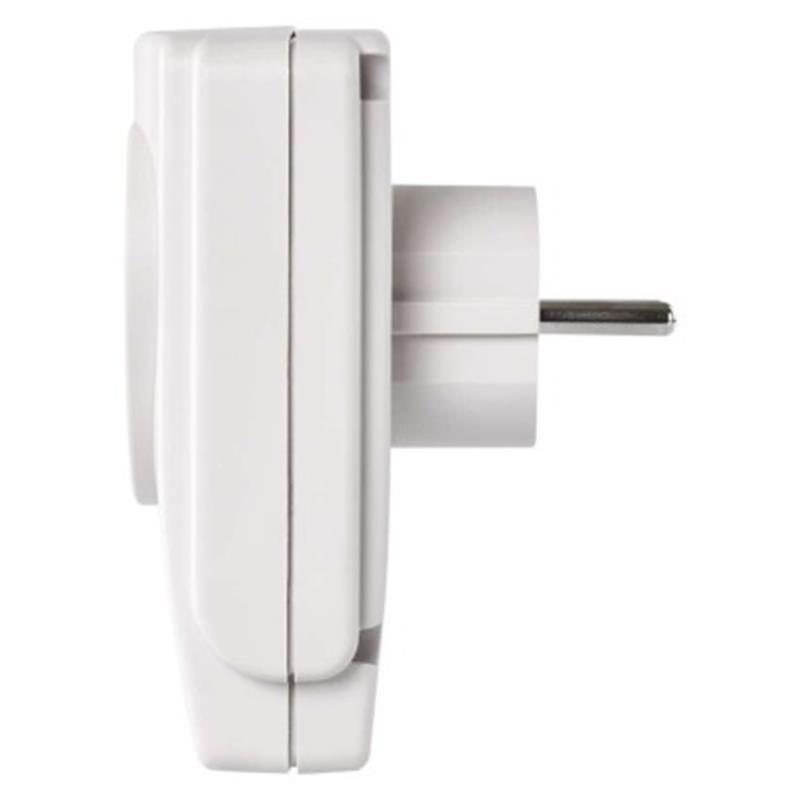

• Provedení: Přímo do zásuvky (Direct Plug-in) — Kompaktní instalace bez překážejících přívodních šňůr.

• Rozměry: 75 × 65 × 100 mm — Snadné umístění i ve stísněném prostoru.

• Prodejní obal: 1 ks, blistr — Bezpečné balení chránící produkt při transportu.


FAQ — Časté otázky zákazníků


1. Zvládne přepěťová ochrana ochránit ethernetovou síť s konektorem RJ45 i telefonní linku? Ano, vstupní i výstupní porty podporují jak standardní počítačový konektor RJ45 (LAN s propustností 100 Mb/s), tak telefonní konektor RJ11.

2. Chrání zařízení také napájení po datovém kabelu (PoE)? Ne, přepěťová ochrana není navržena pro plnou ochranu technologie PoE (Power over Ethernet). Slouží výhradně pro standardní datový přenos bez aktivního silového napájení.

3. Jak poznám, že je přepěťová ochrana stále funkční? Na těle přístroje svítí kontrolka „Protection“. Pokud kontrolka zhasne, vnitřní varistor absorboval mezní přepěťovou špičku a ochrana je vyřazena z provozu. V takovém případě je nutné přístroj vyměnit za nový.

4. Mohu do přepěťové ochrany zapojit spotřebiče jako troubu, varnou desku nebo chladničku? Tento adaptér není určen pro ochranu velkých tepelných a kompresorových spotřebičů (varné desky, trouby, chladničky). Je optimalizován pro citlivou spotřební elektroniku, výpočetní techniku a televizory.

5. Lze do přepěťové ochrany zapojit další prodlužovací kabel nebo rozdvojku? Zapojování dalších prodlužovacích přívodů, adaptérů nebo kaskádovité řazení přepěťových ochran se z bezpečnostních důvodů nedoporučuje, protože může dojít ke zhoršení parametrů ochrany a přetížení zásuvky.

6. Jak správně zapojit ochranu datového kabelu pro internet? Přívodní ethernetový kabel ze zdi nebo modemu zapojte do zdířky označené jako IN. Následně propojte zdířku OUT dalším kabelem přímo do Wi-Fi routeru, síťové karty PC nebo switche.

7. Jakým způsobem lze adaptér upevnit na zeď? Na zadní straně je připraven montážní otvor pro hlavičku šroubu, po jejímž zasunutí se adaptér zajistí posunem do strany. Pro dodatečnou fixaci lze využít také kvalitní oboustrannou lepicí pásku.
