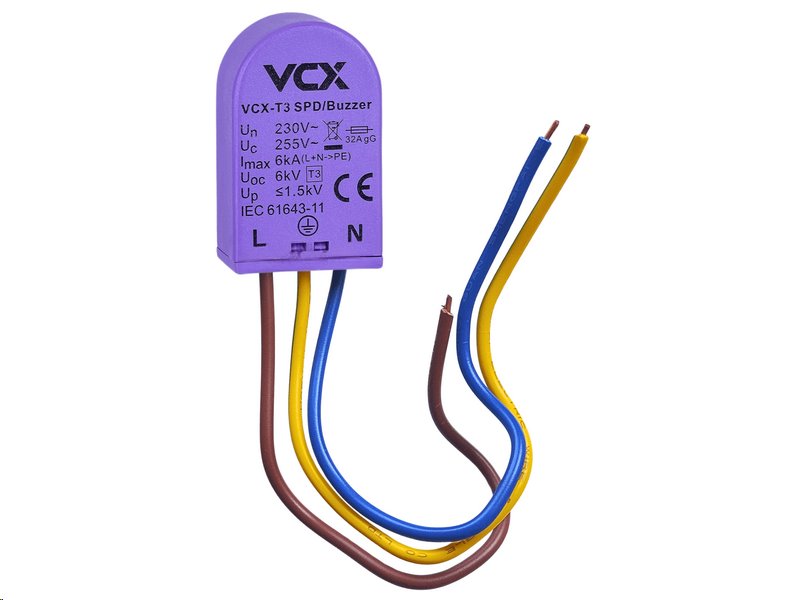

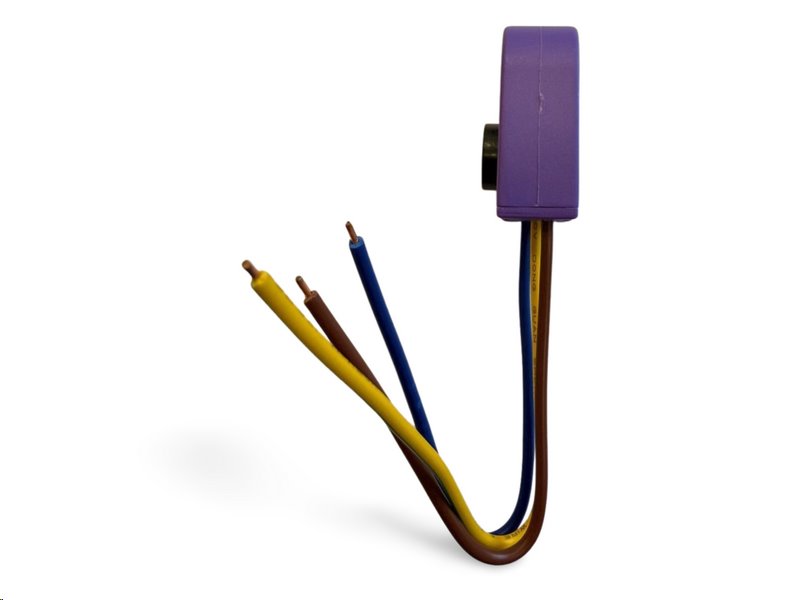

Přepěťová ochrana VCX D T3 SPD BUZZER třída D (T3) 1.5kV

Přepěťová ochrana VCX-T3 s akustickou signalizací – Neviditelný strážce vaší elektroniky


Když selže prevence, nastupuje on

Představte si ten okamžik – bouřka za okny, nestabilní síť nebo nenadálý výkyv napětí. Vteřina stačí k tomu, aby vaše drahá televize, počítač s cennými daty nebo chytrá domácnost přestaly fungovat. Většina lidí si neuvědomuje riziko, dokud není pozdě a necítí zápach spálené elektroniky. Standardní jističe vás před tímto tichým zabijákem elektroniky neochrání. Potřebujete specialistu, který útok odrazí dříve, než stihne napáchat škody.

Přepěťová ochrana VCX-T3 (typ D) je vaším pojistným klidem, který se vejde přímo do zdi. Nejedná se jen o pasivní součástku; je to aktivní obránce s hlasem. Na rozdíl od běžných ochran, které po zásahu "potichu umřou" a nechají vás bez ochrany, tento model vám dá jasně vědět. Díky integrovanému bzučáku okamžitě víte, že zařízení splnilo svůj účel a zachytilo nebezpečné přepětí. Je to malá investice, která chrání ty největší hodnoty ve vaší domácnosti či kanceláři.




Klíčové vlastnosti a benefity

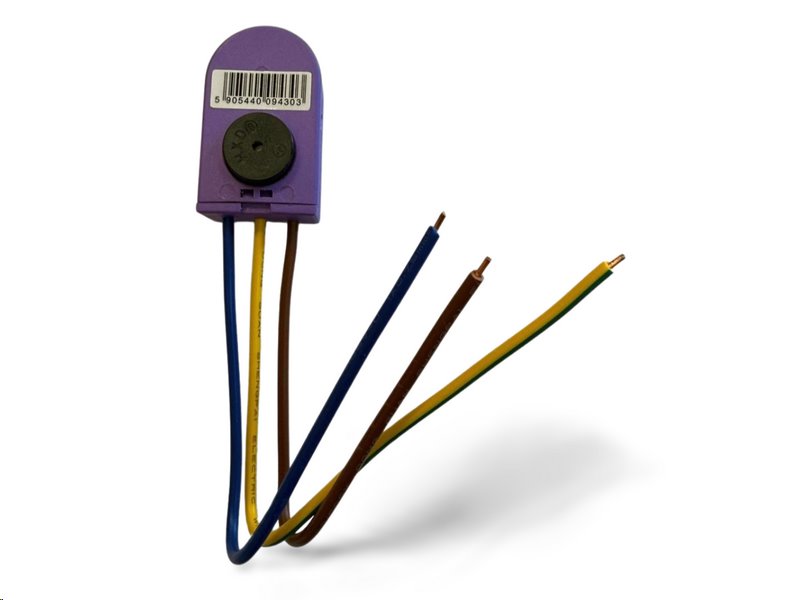

• Akustická signalizace (Buzzer): Unikátní funkce, která vás zvukovým signálem upozorní na aktivaci ochrany nebo poruchu – nikdy nezůstanete bez ochrany nevědomky.

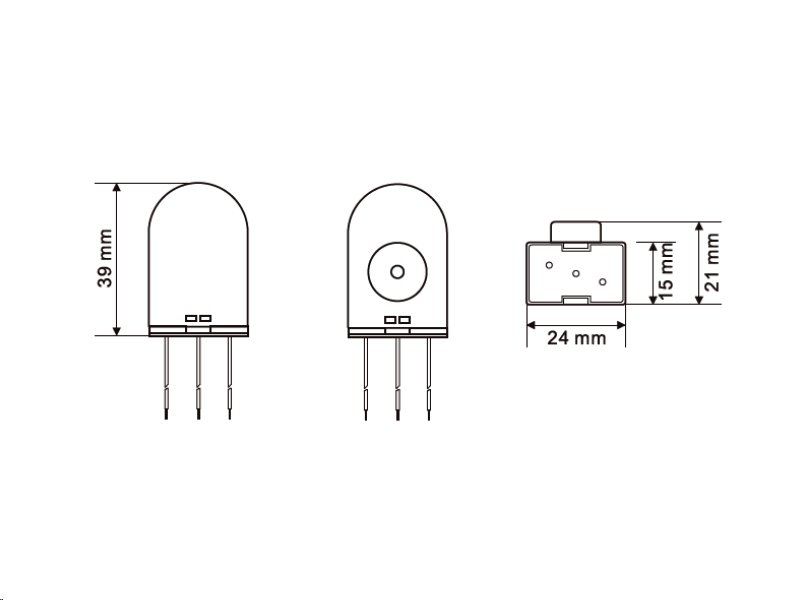

• Kompaktní design: Miniaturní rozměry umožňují instalaci přímo do standardní elektroinstalační krabice o průměru 60 mm.

• Jemná ochrana (Typ 3 / Třída D): Ideální jako poslední stupeň ochrany přímo u citlivých spotřebičů (TV, Hi-Fi, PC, routery).

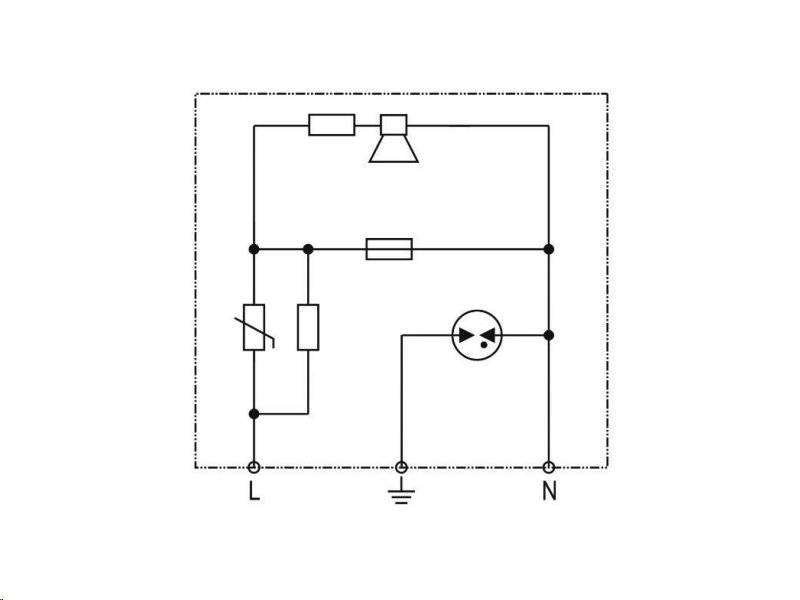

• Hybridní technologie (MOV + GDT): Kombinace varistoru a bleskojistky zajišťuje vysokou spolehlivost a rychlou reakci.

• Vysoký svodový proud: I přes malé rozměry zvládne svést proud až 6 kA, což je pro koncovou ochranu nadstandardní hodnota.

• Univerzální použití: Vhodné pro ochranu zásuvkových okruhů v domácnostech, kancelářích i průmyslu.

• Ochrana proti příčnému i podélnému přepětí: Chrání vodiče L, N proti PE, čímž zajišťuje komplexní bezpečnost připojeného zařízení.

• Jednoduchá instalace: Flexibilní přívodní vodiče usnadňují montáž i ve stísněných prostorech pod zásuvkou.

• Soulad s normami: Plně certifikováno dle přísné normy IEC 61643-11.

• Bezpečnostní hladina napětí: Up < 1,5 kV zaručuje, že se k vaší elektronice nedostane napětí, které by ji mohlo poškodit.



Design, který slyšíte, ale nevidíte


Zatímco většina přepěťových ochran má podobu nevzhledných prodlužovacích kabelů, které se pletou pod nohama, VCX-T3 sází na absolutní diskrétnost. Je navržen tak, aby splynul s infrastrukturou vašeho domu. Ukryjete jej přímo pod zásuvku do instalační krabice. Vaše stěny zůstanou čisté, design interiéru nenarušený, a přesto budete mít jistotu profesionálního zabezpečení. Jediným projevem jeho existence je pocit bezpečí – a v případě krizové situace jasný akustický signál.


Výkon a maximální efektivita


V světě přepětí rozhodují mikrosekundy. VCX-T3 využívá pokročilou kombinaci varistorové a jiskřišťové technologie, která reaguje prakticky okamžitě. Tato synergie zajišťuje, že nebezpečné špičky jsou svedeny do země dříve, než stihnou poškodit citlivé obvody moderní elektroniky. S maximálním svodovým proudem 6 kA poskytuje robustní štít pro vaše spotřebiče. Je to jako mít osobního strážce pro každou zásuvku, který nikdy nespí.


Inovace v praxi: Konec nejistoty


Největším problémem běžných svodičů přepětí typu 3 je, že uživatel často nepozná, kdy přestaly fungovat (např. po zachycení silného výboje). Zelená kontrolka na prodlužovačce pod stolem je často přehlížena. VCX-T3 mění pravidla hry. Pokud dojde k přetížení prvku a jeho odpojení (což znamená, že zachránil vaše zařízení), spustí se bzučák. Tato jednoduchá, ale geniální inovace zajišťuje, že poškozený modul včas vyměníte a obnovíte tak 100% ochranu vaší domácnosti.


Pro koho je produkt určený


Tento produkt je nepostradatelný pro majitele rodinných domů a bytů, kteří chtějí chránit drahou multimediální techniku, kuchyňské spotřebiče (s citlivou řídící elektronikou) nebo vybavení domácí pracovny. Je také ideální volbou pro elektrikáře a revizní techniky, kteří hledají spolehlivé a prostorově nenáročné řešení pro své klienty při rekonstrukcích elektroinstalace. Stejně tak jej ocení firmy a kanceláře pro ochranu serverů, pracovních stanic a tiskáren, kde výpadek techniky znamená přímou finanční ztrátu.


Udržitelnost a ekologie


Instalací kvalitní přepěťové ochrany aktivně přispíváte k ochraně životního prostředí. Prodloužením životnosti vašich spotřebičů a zabráněním jejich předčasnému zničení snižujete množství elektronického odpadu. Místo nákupu nové televize nebo pračky po každé silnější bouřce chráníte to, co již máte. Kompaktní balení produktu navíc minimalizuje uhlíkovou stopu při přepravě. Oceňováno profesionály v oboru pro svou efektivitu a schopnost prodloužit životní cyklus elektroniky.


Technické specifikace


Zde naleznete kompletní přehled parametrů pro odbornou instalaci a ověření kompatibility.


• Třída ochrany: T3 (D) – Jemná ochrana, instaluje se co nejblíže k chráněnému spotřebiči.

• Technologie: Varistor + Jiskřiště (MOV+GDT) – Hybridní konstrukce pro optimální výkon a dlouhou životnost.

• Jmenovité napětí (Un): 230 V AC – Standardní napětí pro běžné evropské elektrické sítě.

• Maximální pracovní napětí (Uc): 255 V AC – Rezerva pro kolísání sítě, zajišťuje, že ochrana nespíná při běžných malých výkyvech.

• Napětí obvodu otevřeného (Uoc): 6 kV – Testovací hodnota definující odolnost kombinované vlny (charakteristické pro T3).

• Maximální vybíjecí proud (Imax): 6 kA (L+N -> PE) – Kapacita svodu energie, udává maximální proudový impulz, který zařízení bezpečně svede.

• Ochranná úroveň napětí (Up): < 1,5 kV – Klíčový parametr, zaručuje, že napětí na svorkách spotřebiče nepřekročí bezpečnou mez.

• Indikace poruchy: Akustická (Bzučák/Buzzer) – Zvuková výstraha při poškození ochranného prvku (nutnost výměny).

• Způsob montáže: Do instalační krabice (pod omítku) – Kompatibilita s běžnými krabicemi o průměru 60 mm (hluboké krabice doporučeny).

• Norma: IEC 61643-11 – Garance bezpečnosti a funkčnosti dle mezinárodních standardů.

• Délka vodičů: Cca 10-15 cm – Flexibilita pro snadné zapojení uvnitř krabice.



FAQ - Časté otázky zákazníků


1. Kam se tato přepěťová ochrana přesně instaluje? Instaluje se přímo do elektroinstalační krabice pod zásuvku nebo vypínač. Doporučujeme použít hlubší krabice (např. KPR 68) pro pohodlnou montáž spolu s tělem zásuvky.

2. Nahrazuje tento modul ochranu v rozvaděči? Ne, nenahrazuje. Jedná se o ochranu typu T3 (jemná ochrana). Pro komplexní zabezpečení musí být v rozvaděči předřazeny stupně T1 a T2 (svodiče bleskových proudů a přepětí).

3. Co znamená, když začne zařízení pískat? Akustický signál znamená, že vnitřní ochranný prvek (varistor) zafungoval při silném přepětí a byl obětován pro záchranu spotřebiče, nebo došlo k jeho tepelnému poškození. V takovém případě je nutné modul vyměnit za nový.

4. Je zvuková signalizace trvalá, nebo jen krátká? Bzučák bude vydávat zvuk tak dlouho, dokud je modul pod napětím. To vás nutí problém řešit a nenechávat zásuvku bez ochrany.

5. Mohu si ochranu nainstalovat sám? Ačkoliv je montáž relativně jednoduchá, jedná se o zásah do elektrické sítě. Z bezpečnostních a legislativních důvodů by instalaci měl provádět osoba s příslušnou elektrotechnickou kvalifikací.

6. Chrání tento modul i proti blesku? Přímo proti úderu blesku ne. Chrání proti indukovanému přepětí, které vznikne v síti při bouřce nebo spínání spotřebičů. Energii přímého úderu musí zachytit předchozí stupně ochrany (hromosvod, T1).

7. Jaké spotřebiče je vhodné takto chránit? Všechny s elektronickými obvody: TV, počítače, monitory, Hi-Fi systémy, chytré pračky, sušičky, ale i LED osvětlení.

8. Vejde se modul i pod dvojzásuvku? Ano, díky kompaktním rozměrům se vejde, ale je nutné mít v krabici dostatek místa a ideálně dobře uspořádanou kabeláž. U mělkých krabic může být instalace obtížná.

9. Jaké je zapojení vodičů? Modul má tři vodiče: L (fáze), N (nulový vodič) a PE (ochranný vodič). Musí být zapojeny paralelně k zásuvce.



Přepěťové ochrany - základní informace

Přepěťové ochrany, známé také jako svodiče přepětí, jsou důležitým prvkem elektrických instalací, které chrání zařízení před škodlivými účinky přepětí. Přepětí může být způsobeno různými faktory, jako jsou údery blesku, spínací operace v elektrické síti nebo přechodné změny napětí. Tyto přechodné jevy mohou vést k poškození citlivé elektroniky a dalších elektrických spotřebičů, což zdůrazňuje důležitost použití kvalitní přepěťové ochrany.

Základní informace o střídavém proudu (AC)

Střídavý proud (AC) je typ elektrického proudu, kde dochází k pravidelným změnám směru toku proudu. V běžných rozvodech elektřiny dochází ke střídání mezi kladnou a zápornou polaritou s frekvencí 50 Hz (v Evropě), což znamená, že se směr proudu změní 50krát za sekundu. Tento typ proudu je využíván v domácnostech i v průmyslových aplikacích, protože je snadno přenosný na velké vzdálenosti.

Přepěťová ochrana

Svodič přepětí, někdy označovaný také jako bleskojistka, je zařízení navržené k ochraně elektrických systémů a zařízení připojených k síti před náhlými nárůsty napětí. Přepěťová ochrana funguje tak, že když napětí překročí bezpečnou úroveň, svodič přepětí aktivně odvádí nadbytečnou energii do země, čímž zabraňuje tomu, aby vysoké napětí dosáhlo chráněných zařízení.

Funkce svodiče přepětí

Hlavní funkcí svodiče přepětí je omezit velikost přechodných přepětí na úroveň, která neohrozí instalaci ani připojená zařízení. Tím se zamezí poškození elektrických obvodů a zařízení, jako jsou počítače, televizory, lednice a další domácí nebo průmyslové spotřebiče.

Přepěťová ochrana je nezbytná pro zajištění bezpečného a spolehlivého provozu elektrických systémů, ať už v domácnosti nebo v průmyslových aplikacích. Správný výběr a instalace přepěťové ochrany významně snižuje riziko poškození zařízení a přispívá k delší životnosti elektrických instalací.


Typy přepěťových ochran


Existuje několik typů přepěťových ochran, které jsou určeny pro různé aplikace:

1. Svodiče přepětí typu 1 (třída B) – Tyto svodiče jsou navrženy k ochraně před přímými údery blesku a vysokými přepětími v elektrické síti. Jsou umístěny na vstupu do budovy a chrání celou instalaci.
2. Svodiče přepětí typu 2 (třída C) – Tyto svodiče se používají k ochraně před přepětími způsobenými spínacími operacemi nebo nepřímými údery blesku. Často se instalují do rozvaděčů uvnitř budov.
3. Svodiče přepětí typu 3 (třída D)– Tyto svodiče poskytují ochranu jednotlivým spotřebičům nebo zařízení. Často se instalují blízko citlivých zařízení, například ve formě zásuvkových svodičů.

Jak vzniká přepětí v elektrické instalaci?

Přepětí v elektrické instalaci může vzniknout z různých zdrojů, přičemž některé jsou spojeny s atmosférickými jevy, zatímco jiné mají technický původ v provozu zařízení. Zde jsou hlavní způsoby vzniku přepětí:

1. Úder blesku

• Přímý úder blesku do budovy nebo jejího napájecího vedení: Tento případ způsobí velmi vysoké přepětí, které se šíří elektrickou instalací. Úder blesku může přímo zasáhnout strukturu budovy nebo napájecí vedení, což vytvoří enormní napěťovou špičku. Pokud není instalována přepěťová ochrana, tato energie může zničit připojená zařízení a poškodit elektrické rozvody.
• Výboj do systému ochrany před bleskem (hromosvodu): I když je budova chráněna hromosvodem, může se část bleskového proudu indukovat do elektrické instalace, což vyvolá přepětí.
• Výboj do venkovních zařízení: Externí zařízení, jako jsou klimatizační jednotky, ovládání brány, nebo venkovní osvětlení, jsou rovněž náchylná k zásahům bleskem. Tyto výboje mohou způsobit šíření přepětí do celé elektrické sítě objektu.
• Výboj blesku do sousedních objektů: Přepětí se může šířit i od vzdálenějšího objektu, pokud blesk zasáhne objekt nebo venkovní instalaci do vzdálenosti až 2 km. Napěťová vlna se může indukovat přes napájecí vedení do dalších budov v okolí.

2. Komutační (spínací) přepětí

• Spínací operace v průmyslových zařízeních: Přepětí může vzniknout i v důsledku rychlého zapínání a vypínání velkých elektrických strojů a zařízení, jako jsou motory, transformátory nebo indukční zařízení. Při spínání těchto zařízení se v obvodech vytváří přechodné napěťové špičky, které mohou vyvolat přepětí v elektrické síti.
• Provoz klimatizací a jiných velkých spotřebičů: Zapínání a vypínání spotřebičů, jako jsou klimatizace, výtahy nebo elektrické brány, může vést k přechodným proudovým rázům, které vyvolávají přepětí v síti.

3. Indukované přepětí

• Přepětí může být také indukováno elektromagnetickými poli, která vznikají při blízkých výbojech blesku, i když nezasáhnou přímo objekt. Vysoké elektromagnetické pole způsobené bleskem může vyvolat napěťové špičky v kabelech a vodičích elektrické instalace.

4. Poruchy v síti

• Někdy může být přepětí způsobeno také problémy v rozvodné síti, například při výpadcích proudu, chybném uzemnění, nebo při zapínání velkých transformátorů a generátorů.

Důsledky přepětí

Pokud není instalována účinná přepěťová ochrana, může přepětí způsobit vážné poškození elektrických spotřebičů, zkraty v elektrických rozvodech, a dokonce i požáry. Citlivé elektronické přístroje, jako jsou počítače, televize a další elektronika, jsou zvláště náchylné k poškození.

Prevence a ochrana před přepětím, včetně instalace vhodných přepěťových ochran, je proto klíčová pro zajištění bezpečnosti a spolehlivosti elektrických instalací v domácnostech i průmyslu.

Svodiče přepětí střídavého proudu (AC)

Svodiče přepětí mají skutečně klíčovou roli v ochraně elektrických systémů a zařízení před nežádoucími vlivy přepětí. Jak jste zmínil, jejich hlavní funkcí je omezit následné proudy a zkrátit trvání přepětí, což chrání citlivé komponenty a izolaci v síti. Přepětí může být způsobeno nejen úderem blesku, ale také spínacími operacemi v elektrické síti, například při zapínání nebo vypínání nezatíženého vedení.

Svodiče typu 1 (třída B) jsou konstruovány tak, aby ochránily elektrické instalace a zařízení před přímým úderem blesku, který by mohl zasáhnout napájecí vedení nebo systémy ochrany před bleskem. Jsou instalovány na vstupu elektrické sítě a fungují jako první linie obrany před velkými přepětími způsobenými atmosférickými vlivy.

Svodiče typu "1+2" (třída B+C) jsou kombinované svodiče, které mají širší ochranný rozsah. Kromě ochrany před atmosférickými vlivy, včetně úderu blesku, zajišťují také ochranu proti přepětím způsobeným spínáním v síti. To z nich činí ideální volbu pro komplexní ochranu elektrických instalací, neboť jsou schopny reagovat na různé druhy přepětí, jak od blesků, tak od spínacích operací.

Tyto svodiče jsou důležité zejména v průmyslových a obytných budovách, kde ochrana elektrické sítě nejenže chrání citlivá zařízení, ale také zvyšuje celkovou spolehlivost systému a minimalizuje riziko nákladných oprav nebo výpadků způsobených poškozením přepětím.

Svodiče typu 3 (třída D) jsou navrženy pro ochranu jednotlivých zařízení nebo malých spotřebičů před nízkými přepěťovými špičkami, které se mohou dostat přes primární a sekundární přepěťové ochrany (tj. typu 1 a typu 2). Svodiče typu 3 se obvykle instalují v blízkosti koncových zařízení a chrání před přepětím způsobeným spínacími operacemi, indukovanými přepětími nebo zbytky atmosférického přepětí, které se mohou dostat až k jednotlivým spotřebičům.

Výběr svodiče přepětí (přepěťové ochrany)

Při výběru svodiče přepětí (přepěťové ochrany) je klíčové zohlednit několik technických faktorů a standardů, které zajistí efektivní ochranu vaší instalace. Zde jsou hlavní aspekty, na které je potřeba se zaměřit:

1. Maximální trvalé provozní napětí (UC)

• Je důležité, aby svodič byl navržen pro provoz při napětí, které je trvale přítomné mezi fázovým a nulovým vodičem. Například pro běžnou síť s napětím 230/400 V AC by měl být zvolen svodič s odpovídajícím hodnotou UC, která je alespoň taková, jako maximální napětí v síti.
• Zajištění správného UC zaručuje, že svodič nebude zbytečně aktivován při běžném provozu a zároveň dokáže účinně reagovat na přepětí.

2. Průběh přepěťového proudu (10/350 µs)

• Tento průběh specifikuje typický tvar bleskového proudu a určuje, jak rychle a s jakou intenzitou přepěťová vlna zasáhne systém.
• Svodiče přepětí typu 1, které chrání před přímými údery blesku, musí být dimenzovány na zvládnutí tohoto průběhu. Proudová vlna 10/350 µs znamená, že nárůst proudu trvá 10 µs a pokles na 50 % trvá 350 µs. Svodič musí být tedy schopný absorbovat velmi silné proudy během této krátké doby, aby ochránil zbytek instalace.

3. Výběr typu svodiče podle kategorie ochrany

• Typ 1 (třída B): Pokud instalace vyžaduje ochranu proti přímým úderům blesku, je nutné použít svodič s vyšší absorpční schopností a s odolností na průběh 10/350 µs. Tento svodič je instalován u hlavního rozvaděče a poskytuje primární ochranu.
• Typ 2 (třída C): Tento svodič se používá na sekundární ochranu uvnitř budovy a chrání zařízení před přepětími, která vznikají spínáním nebo nepřímými údery blesku. Má nižší absorpční schopnost než typ 1.
• Typ 3 (třída D): Tyto svodiče jsou určeny pro koncovou ochranu jednotlivých zařízení, například pro ochranu elektroniky v zásuvkách.

4. Úroveň ochrany (Up)

• Up je maximální zbytkové napětí, které může svodič propustit, aniž by zařízení za ním bylo ohroženo. Nižší Up znamená lepší ochranu citlivé elektroniky. Hodnoty Up se liší podle typu svodiče:
  • Typ 1: Up se pohybuje kolem 2,5–4 kV
  • Typ 2: Up je obvykle 1,5 kV
  • Typ 3: Up může být méně než 1,5 kV

5. Impulsní proud (Iimp)

• Je třeba zkontrolovat, jaký maximální impulsní proud je schopen svodič absorbovat bez poškození. Pro svodiče typu 1 je tento parametr klíčový, protože definuje jejich schopnost absorbovat proudy přímého úderu blesku. Typicky se pohybuje mezi 12,5 a 25 kA (pro 10/350 µs).

6. Normy a certifikace

• Při výběru svodiče přepětí by měl být produkt v souladu s příslušnými normami, jako je ČSN EN 61643-11. Tato norma stanovuje požadavky na přepěťové ochrany a jejich klasifikaci.

7. Instalace svodiče

• Svodiče typu 1 a 2 jsou zpravidla instalovány do hlavního rozvaděče, zatímco typ 3 se instaluje přímo u citlivých zařízení. Je třeba dbát na správnou velikost vodičů pro připojení svodiče, stejně jako na dostatečné uzemnění.

Při dodržení těchto zásad zajistíte, že přepěťová ochrana bude účinně chránit vaši elektrickou instalaci a zařízení před nepředvídanými výboji a poškozením.


UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
