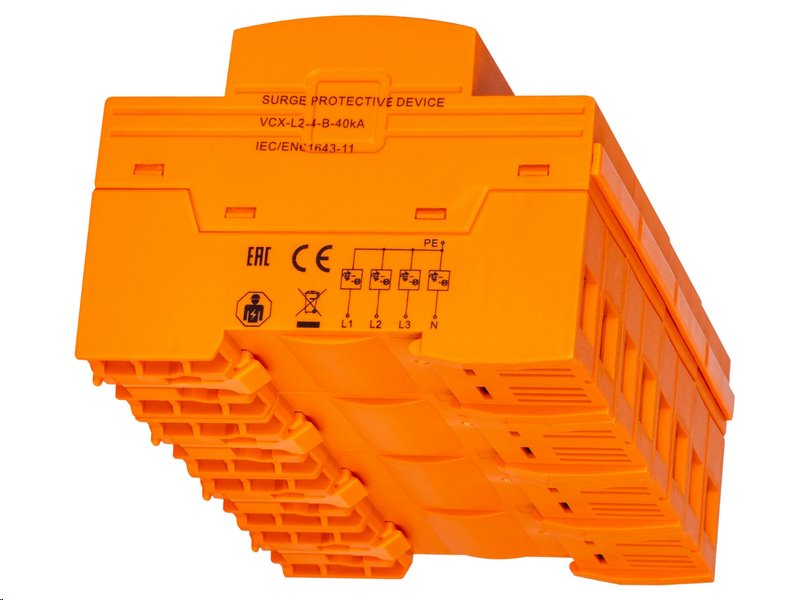

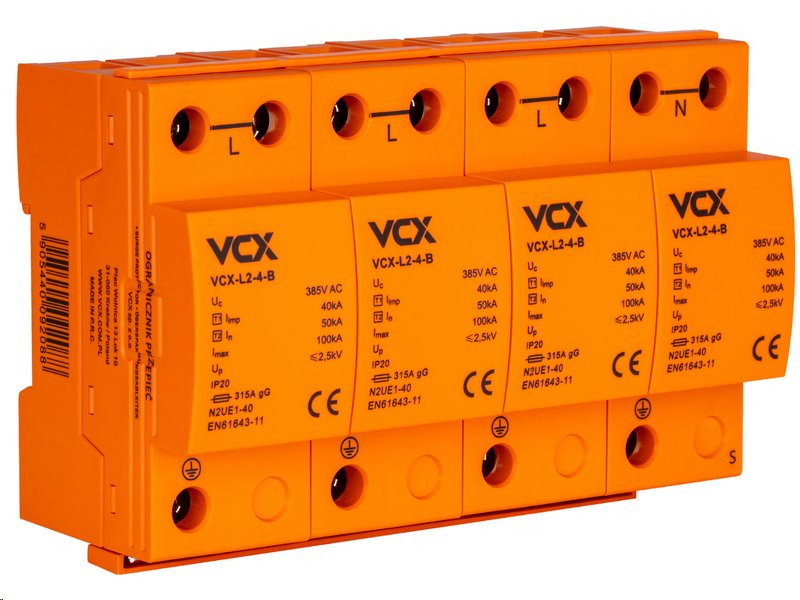

Přepěťová ochrana VCX L2-4-B AC třída T1 (B) 4P 40kA GDT s plynovým jiskřištěm

📈 Přepěťová ochrana VCX L2-4-B AC třída T1 (B) 4P 40kA GDT s plynovým jiskřištěm - maximální bezpečí pro vaše elektroinstalace

Přepěťová ochrana VCX L2-4-B AC T1 (B) 4P s plynovým jiskřištěm (GDT) představuje špičkový ochranný prvek navržený pro zabezpečení rozvodných soustav nízkého napětí. Tento čtyřpólový modul kategorie T1 (dříve B) slouží jako první stupeň ochrany proti bleskovým proudům a silným přepětím. Je vhodný zejména tam, kde existuje riziko přímého zásahu blesku nebo vedení přívodu je venkovní (vzdušné).

🎯 Klíčové výhody produktu VCX L2-4-B 4P 40kA GDT


🔩 Odolnost proti bleskovému proudu až 40 kA (10/350 µs)
Zajišťuje spolehlivou ochranu i v případě silných úderů blesku nebo náhlých přepětí.

⚡ První stupeň přepěťové ochrany T1 (B)
Nezbytný pro objekty s vnějším hromosvodem nebo napájené z venkovního vedení – chrání hned od vstupu.

🔥 Plynové jiskřiště (GDT)
Špičková technologie s minimálním opotřebením, zajišťující dlouhou životnost a vysokou bezpečnost.

🔧 Kompatibilita s většinou elektrických sítí
Vhodné pro sítě TN-S, TN-C, IT i TT – maximální flexibilita použití v různých typech elektroinstalací.

📐 Kompaktní rozměry a snadná montáž
Připojení vodičů až do 35 mm², montáž na DIN lištu, stupeň krytí IP20, snadné začlenění do rozvaděče.




⚡ Vysoká odolnost proti impulzním proudům

Díky konstrukci s plynovým jiskřištěm dosahuje přepěťová ochrana impulsního proudu Iimp (10/350) až 40 kA, což z ní činí ideální volbu pro exponovaná místa se silnou zátěží a vyšším rizikem výboje. V porovnání s běžnými svodiči poskytuje mnohem vyšší schopnost zachytit a odvést extrémní proudy bez poškození zařízení.


🏠 Ideální pro domy, firmy i budovy s hromosvodem

Přepěťovou ochranu VCX L2-4-B lze instalovat do sítí TN-S, TN-C, IT a TT, a je určena tam, kde jsou součástí budovy střešní konstrukce, hromosvod nebo vzdušné přívody. Uplatnění najde v rodinných domech, komerčních budovách, dílnách i rozvodnách.


🛠️ Bezpečné a jednoduché připojení

Modul umožňuje připojení vodičů až do průřezu 35 mm², což zajišťuje snadnou integraci do stávajících rozvodů. Díky provedení se čtyřmi póly je vhodný pro třífázové systémy s nulovým vodičem. Krytí IP20 garantuje bezpečný provoz i v náročnějších prostředích.


🌡️ Odolnost vůči teplotám i dlouhé životnosti

VCX L2-4-B AC T1 (B) je navržen pro provozní teploty od -30 °C do +50 °C a odolává skladování až do +70 °C. Je tedy vhodný pro interiérové rozvaděče i pro prostory bez vytápění.


🔧 Technické specifikace


• Třída ochrany: T1 (dříve B)
První stupeň ochrany – určený pro místa s vysokým rizikem přímého úderu blesku nebo vedení bleskových proudů

• Konstrukce: GDT – plynové jiskřiště
Moderní technologie s dlouhou životností a velmi vysokou schopností odvádět proudy bez poškození

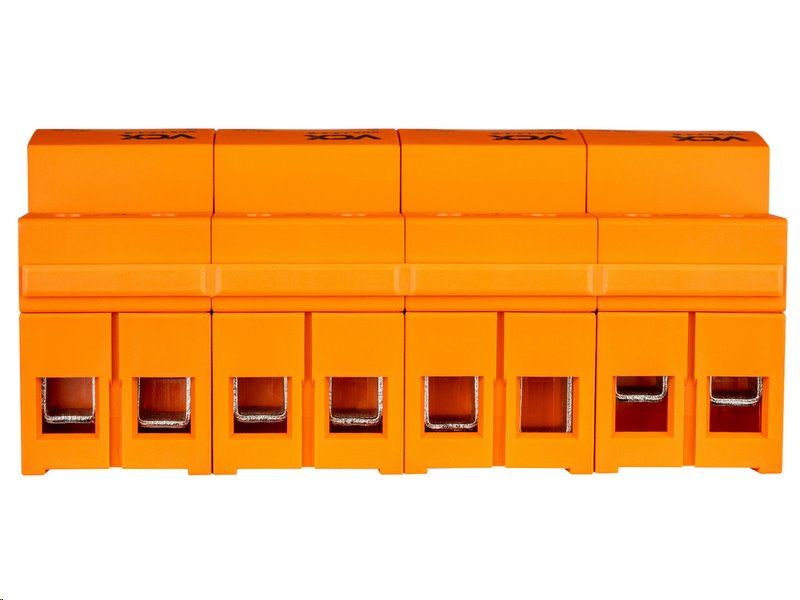

• Maximální připojení: 35 mm²
Možnost připojit vodiče vysokého průřezu – vhodné i pro silnější napájecí okruhy

• Maximální pracovní napětí: 385 V AC (Uc)
Maximální trvalé napětí, při kterém přepěťová ochrana bezpečně pracuje bez spuštění

• Zkušební proud In (8/20): 50 kA
Schopnost snést opakované impulzy – typické přepěťové špičky v síti

• Maximální proud Imax (8/20): 100 kA
Extrémně vysoká schopnost zachytit bleskový proud v laboratorním testu

• Impulsní proud Iimp (10/350): 40 kA
Reálný bleskový výboj – hodnota, která určuje skutečnou ochranu v praxi

• Úroveň ochrany (Up): <2,5 kV
Maximální zbytkové napětí při průchodu přepětí – čím nižší, tím lepší ochrana připojených zařízení

• Pracovní teplota: -30 °C až +50 °C
Odolnost vůči mrazu i letnímu horku – vhodné pro široké spektrum použití

• Skladovací teplota: -30 °C až +70 °C
Bez obav z uskladnění ve studených skladech nebo na stavbě

• Krytí: IP20
Základní mechanická ochrana proti prachu a dotyku prstem – určeno pro instalaci do rozvaděče

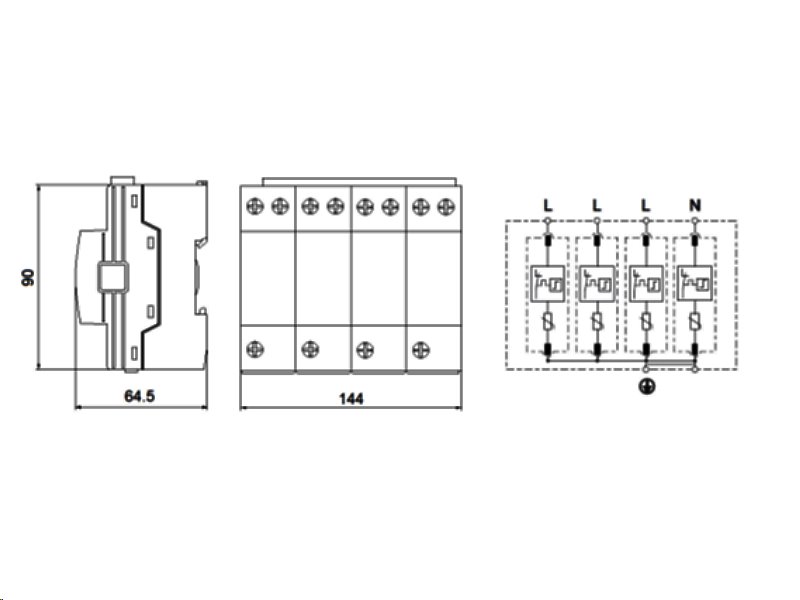

• Rozměry (š x h x v): 144 × 64,5 × 90 mm
Standardní modulární velikost pro montáž do běžných rozvaděčů

• Hmotnost: 889 g
Robustní provedení z kvalitních komponent zajišťuje stabilitu a odolnost


⚠️ Upozornění pro instalaci


🔌 Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací.
❗ Nesprávné zapojení nebo nastavení tohoto výrobku či dalších prvků v elektroinstalaci může vést k jejich poškození, nevratným škodám nebo úrazu elektrickým proudem.

📛 Reklamace z důvodu neodborné montáže nebo nesprávného zapojení nemohou být akceptovány.
🚫 Nepřebíráme zodpovědnost za škody způsobené neodborným zásahem.



Přepěťové ochrany - svodiče přepětí třídy T1

Svodiče přepětí, dříve známé jako bleskojistky nebo varistory či svodiče přepětí, jsou zařízení určená k ochraně zapojených elektrických zařízení před přechodnými přepětími. Omezují trvání a frekvenci následného proudu.

Svodiče přepětí třídy T1 jsou zařízení s vysokou odolností proti přepěťovému proudu Iimp(10/350) až 40 kA. Tím se svodiče přepětí AC třídy T1 řadí z hlediska ochrany elektrických instalací na vysoké místo. Používají se totiž v nejnáročnějších místech jako první úroveň ochrany.

Svodič přepětí AC třídy T1 lze použít v sítích TN-S, TN-C, IT, TT a v případech, kdy se přepětí pocházející z blesku může dostat do chráněné budovy přes instalaci ochrany před bleskem sousední budovy!

Důležité je, že střídavé přepěťové ochrany třídy T1 jsou vybaveny plynovým jiskřištěm GDT a integrovanou tepelnou ochranou, takže další ochrana není nutná.


Přepěťové ochrany - základní informace

Přepěťové ochrany, známé také jako svodiče přepětí, jsou důležitým prvkem elektrických instalací, které chrání zařízení před škodlivými účinky přepětí. Přepětí může být způsobeno různými faktory, jako jsou údery blesku, spínací operace v elektrické síti nebo přechodné změny napětí. Tyto přechodné jevy mohou vést k poškození citlivé elektroniky a dalších elektrických spotřebičů, což zdůrazňuje důležitost použití kvalitní přepěťové ochrany.

Základní informace o střídavém proudu (AC)

Střídavý proud (AC) je typ elektrického proudu, kde dochází k pravidelným změnám směru toku proudu. V běžných rozvodech elektřiny dochází ke střídání mezi kladnou a zápornou polaritou s frekvencí 50 Hz (v Evropě), což znamená, že se směr proudu změní 50krát za sekundu. Tento typ proudu je využíván v domácnostech i v průmyslových aplikacích, protože je snadno přenosný na velké vzdálenosti.

Přepěťová ochrana

Svodič přepětí, někdy označovaný také jako bleskojistka, je zařízení navržené k ochraně elektrických systémů a zařízení připojených k síti před náhlými nárůsty napětí. Přepěťová ochrana funguje tak, že když napětí překročí bezpečnou úroveň, svodič přepětí aktivně odvádí nadbytečnou energii do země, čímž zabraňuje tomu, aby vysoké napětí dosáhlo chráněných zařízení.

Funkce svodiče přepětí

Hlavní funkcí svodiče přepětí je omezit velikost přechodných přepětí na úroveň, která neohrozí instalaci ani připojená zařízení. Tím se zamezí poškození elektrických obvodů a zařízení, jako jsou počítače, televizory, lednice a další domácí nebo průmyslové spotřebiče.

Přepěťová ochrana je nezbytná pro zajištění bezpečného a spolehlivého provozu elektrických systémů, ať už v domácnosti nebo v průmyslových aplikacích. Správný výběr a instalace přepěťové ochrany významně snižuje riziko poškození zařízení a přispívá k delší životnosti elektrických instalací.


Typy přepěťových ochran


Existuje několik typů přepěťových ochran, které jsou určeny pro různé aplikace:

1. Svodiče přepětí typu 1 (třída B) – Tyto svodiče jsou navrženy k ochraně před přímými údery blesku a vysokými přepětími v elektrické síti. Jsou umístěny na vstupu do budovy a chrání celou instalaci.
2. Svodiče přepětí typu 2 (třída C) – Tyto svodiče se používají k ochraně před přepětími způsobenými spínacími operacemi nebo nepřímými údery blesku. Často se instalují do rozvaděčů uvnitř budov.
3. Svodiče přepětí typu 3 (třída D)– Tyto svodiče poskytují ochranu jednotlivým spotřebičům nebo zařízení. Často se instalují blízko citlivých zařízení, například ve formě zásuvkových svodičů.

Jak vzniká přepětí v elektrické instalaci?

Přepětí v elektrické instalaci může vzniknout z různých zdrojů, přičemž některé jsou spojeny s atmosférickými jevy, zatímco jiné mají technický původ v provozu zařízení. Zde jsou hlavní způsoby vzniku přepětí:

1. Úder blesku

• Přímý úder blesku do budovy nebo jejího napájecího vedení: Tento případ způsobí velmi vysoké přepětí, které se šíří elektrickou instalací. Úder blesku může přímo zasáhnout strukturu budovy nebo napájecí vedení, což vytvoří enormní napěťovou špičku. Pokud není instalována přepěťová ochrana, tato energie může zničit připojená zařízení a poškodit elektrické rozvody.
• Výboj do systému ochrany před bleskem (hromosvodu): I když je budova chráněna hromosvodem, může se část bleskového proudu indukovat do elektrické instalace, což vyvolá přepětí.
• Výboj do venkovních zařízení: Externí zařízení, jako jsou klimatizační jednotky, ovládání brány, nebo venkovní osvětlení, jsou rovněž náchylná k zásahům bleskem. Tyto výboje mohou způsobit šíření přepětí do celé elektrické sítě objektu.
• Výboj blesku do sousedních objektů: Přepětí se může šířit i od vzdálenějšího objektu, pokud blesk zasáhne objekt nebo venkovní instalaci do vzdálenosti až 2 km. Napěťová vlna se může indukovat přes napájecí vedení do dalších budov v okolí.

2. Komutační (spínací) přepětí

• Spínací operace v průmyslových zařízeních: Přepětí může vzniknout i v důsledku rychlého zapínání a vypínání velkých elektrických strojů a zařízení, jako jsou motory, transformátory nebo indukční zařízení. Při spínání těchto zařízení se v obvodech vytváří přechodné napěťové špičky, které mohou vyvolat přepětí v elektrické síti.
• Provoz klimatizací a jiných velkých spotřebičů: Zapínání a vypínání spotřebičů, jako jsou klimatizace, výtahy nebo elektrické brány, může vést k přechodným proudovým rázům, které vyvolávají přepětí v síti.

3. Indukované přepětí

• Přepětí může být také indukováno elektromagnetickými poli, která vznikají při blízkých výbojech blesku, i když nezasáhnou přímo objekt. Vysoké elektromagnetické pole způsobené bleskem může vyvolat napěťové špičky v kabelech a vodičích elektrické instalace.

4. Poruchy v síti

• Někdy může být přepětí způsobeno také problémy v rozvodné síti, například při výpadcích proudu, chybném uzemnění, nebo při zapínání velkých transformátorů a generátorů.

Důsledky přepětí

Pokud není instalována účinná přepěťová ochrana, může přepětí způsobit vážné poškození elektrických spotřebičů, zkraty v elektrických rozvodech, a dokonce i požáry. Citlivé elektronické přístroje, jako jsou počítače, televize a další elektronika, jsou zvláště náchylné k poškození.

Prevence a ochrana před přepětím, včetně instalace vhodných přepěťových ochran, je proto klíčová pro zajištění bezpečnosti a spolehlivosti elektrických instalací v domácnostech i průmyslu.

Svodiče přepětí střídavého proudu (AC)

Svodiče přepětí mají skutečně klíčovou roli v ochraně elektrických systémů a zařízení před nežádoucími vlivy přepětí. Jak jste zmínil, jejich hlavní funkcí je omezit následné proudy a zkrátit trvání přepětí, což chrání citlivé komponenty a izolaci v síti. Přepětí může být způsobeno nejen úderem blesku, ale také spínacími operacemi v elektrické síti, například při zapínání nebo vypínání nezatíženého vedení.

Svodiče typu 1 (třída B) jsou konstruovány tak, aby ochránily elektrické instalace a zařízení před přímým úderem blesku, který by mohl zasáhnout napájecí vedení nebo systémy ochrany před bleskem. Jsou instalovány na vstupu elektrické sítě a fungují jako první linie obrany před velkými přepětími způsobenými atmosférickými vlivy.

Svodiče typu "1+2" (třída B+C) jsou kombinované svodiče, které mají širší ochranný rozsah. Kromě ochrany před atmosférickými vlivy, včetně úderu blesku, zajišťují také ochranu proti přepětím způsobeným spínáním v síti. To z nich činí ideální volbu pro komplexní ochranu elektrických instalací, neboť jsou schopny reagovat na různé druhy přepětí, jak od blesků, tak od spínacích operací.

Tyto svodiče jsou důležité zejména v průmyslových a obytných budovách, kde ochrana elektrické sítě nejenže chrání citlivá zařízení, ale také zvyšuje celkovou spolehlivost systému a minimalizuje riziko nákladných oprav nebo výpadků způsobených poškozením přepětím.

Svodiče typu 3 (třída D) jsou navrženy pro ochranu jednotlivých zařízení nebo malých spotřebičů před nízkými přepěťovými špičkami, které se mohou dostat přes primární a sekundární přepěťové ochrany (tj. typu 1 a typu 2). Svodiče typu 3 se obvykle instalují v blízkosti koncových zařízení a chrání před přepětím způsobeným spínacími operacemi, indukovanými přepětími nebo zbytky atmosférického přepětí, které se mohou dostat až k jednotlivým spotřebičům.

Výběr svodiče přepětí (přepěťové ochrany)

Při výběru svodiče přepětí (přepěťové ochrany) je klíčové zohlednit několik technických faktorů a standardů, které zajistí efektivní ochranu vaší instalace. Zde jsou hlavní aspekty, na které je potřeba se zaměřit:

1. Maximální trvalé provozní napětí (UC)

• Je důležité, aby svodič byl navržen pro provoz při napětí, které je trvale přítomné mezi fázovým a nulovým vodičem. Například pro běžnou síť s napětím 230/400 V AC by měl být zvolen svodič s odpovídajícím hodnotou UC, která je alespoň taková, jako maximální napětí v síti.
• Zajištění správného UC zaručuje, že svodič nebude zbytečně aktivován při běžném provozu a zároveň dokáže účinně reagovat na přepětí.

2. Průběh přepěťového proudu (10/350 µs)

• Tento průběh specifikuje typický tvar bleskového proudu a určuje, jak rychle a s jakou intenzitou přepěťová vlna zasáhne systém.
• Svodiče přepětí typu 1, které chrání před přímými údery blesku, musí být dimenzovány na zvládnutí tohoto průběhu. Proudová vlna 10/350 µs znamená, že nárůst proudu trvá 10 µs a pokles na 50 % trvá 350 µs. Svodič musí být tedy schopný absorbovat velmi silné proudy během této krátké doby, aby ochránil zbytek instalace.

3. Výběr typu svodiče podle kategorie ochrany

• Typ 1 (třída B): Pokud instalace vyžaduje ochranu proti přímým úderům blesku, je nutné použít svodič s vyšší absorpční schopností a s odolností na průběh 10/350 µs. Tento svodič je instalován u hlavního rozvaděče a poskytuje primární ochranu.
• Typ 2 (třída C): Tento svodič se používá na sekundární ochranu uvnitř budovy a chrání zařízení před přepětími, která vznikají spínáním nebo nepřímými údery blesku. Má nižší absorpční schopnost než typ 1.
• Typ 3 (třída D): Tyto svodiče jsou určeny pro koncovou ochranu jednotlivých zařízení, například pro ochranu elektroniky v zásuvkách.

4. Úroveň ochrany (Up)

• Up je maximální zbytkové napětí, které může svodič propustit, aniž by zařízení za ním bylo ohroženo. Nižší Up znamená lepší ochranu citlivé elektroniky. Hodnoty Up se liší podle typu svodiče:
  • Typ 1: Up se pohybuje kolem 2,5–4 kV
  • Typ 2: Up je obvykle 1,5 kV
  • Typ 3: Up může být méně než 1,5 kV

5. Impulsní proud (Iimp)

• Je třeba zkontrolovat, jaký maximální impulsní proud je schopen svodič absorbovat bez poškození. Pro svodiče typu 1 je tento parametr klíčový, protože definuje jejich schopnost absorbovat proudy přímého úderu blesku. Typicky se pohybuje mezi 12,5 a 25 kA (pro 10/350 µs).

6. Normy a certifikace

• Při výběru svodiče přepětí by měl být produkt v souladu s příslušnými normami, jako je ČSN EN 61643-11. Tato norma stanovuje požadavky na přepěťové ochrany a jejich klasifikaci.

7. Instalace svodiče

• Svodiče typu 1 a 2 jsou zpravidla instalovány do hlavního rozvaděče, zatímco typ 3 se instaluje přímo u citlivých zařízení. Je třeba dbát na správnou velikost vodičů pro připojení svodiče, stejně jako na dostatečné uzemnění.

Při dodržení těchto zásad zajistíte, že přepěťová ochrana bude účinně chránit vaši elektrickou instalaci a zařízení před nepředvídanými výboji a poškozením.


UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
