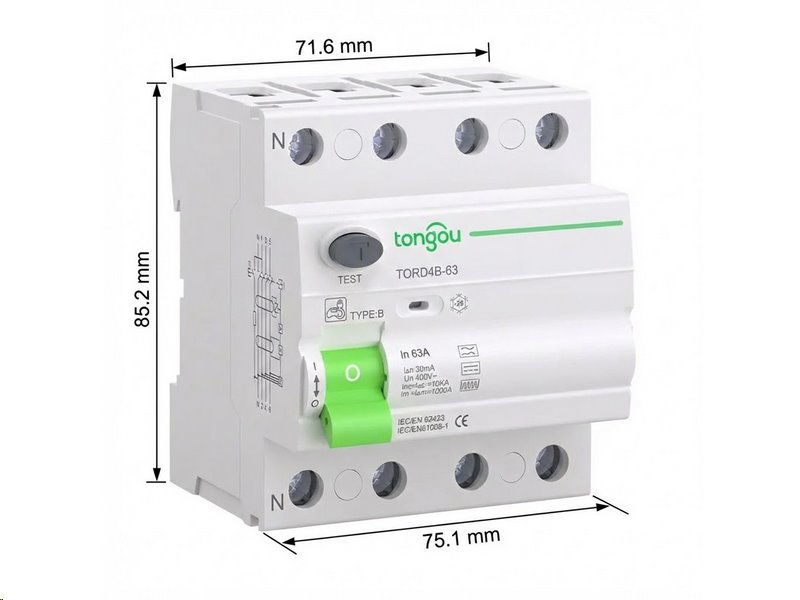

Proudový chránič Tongou TORD4B typ B /40A/30mA/4P/10kA

Proudový chránič Tongou 40A TORD4B typ B – Maximální ochrana pro moderní elektrické systémy


Revoluční řešení pro ochranu před únikovými proudy v komplexních třífázových instalacích. TONGOU TORD4B představuje špičkovou technologii schopnou detekovat AC i DC úniky, což ho činí ideálním pro moderní aplikace s fotovoltaikou, dobíjecími stanicemi pro elektromobily a průmyslovými zařízeními s frekvenčními měniči.

Tento proudový chránič typu B s pevným jmenovitým proudem 40 A a citlivostí 30 mA nabízí impozantní zkratovou odolnost 10 kA. Díky čtyřpólovému provedení zajistí komplexní ochranu všech tří fází včetně nulového vodiče, což je klíčové pro bezpečný provoz náročných instalací v průmyslu, komerčních objektech i domácnostech s obnovitelnými zdroji energie.

Klíčové vlastnosti


• Typ B ochrana – detekuje AC i DC únikové proudy včetně smíšených frekvencí, ideální pro moderní elektroniku

• Třífázové provedení 4P – kompletní ochrana všech tří fází + nulový vodič v jednom zařízení

• Pevná citlivost 30 mA – optimální nastavení pro ochranu osob podle evropských standardů

• Zkratová odolnost 10 kA – zvládne extrémní zkratové proudy v náročných provozech

• Jmenovitý proud 40 A – dostatečná kapacita pro většinu domácích i komerčních aplikací (až 27 kW)

• Okamžité vypnutí ≤0,1 s – bleskurychlá reakce při detekci úniku chrání životy i majetek

• Vysoká mechanická odolnost – vydrží minimálně 15 000 spínacích cyklů

• Široký teplotní rozsah -25 až +60 °C – spolehlivý provoz i v extrémních podmínkách

• Certifikace EN/IEC 61008-1 a IEC 62423 – splňuje nejvyšší evropské bezpečnostní standardy

• Instalace na DIN lištu 35 mm – rychlá montáž do standardních rozvaděčů

Proč potřebujete proudový chránič typu B


Tradiční proudové chrániče typu AC nebo A nedokážou detekovat DC únikové proudy, které vznikají v moderních zařízeních. Fotovoltaické systémy, dobíjecí stanice pro elektromobily, frekvenční měniče a LED osvětlení generují stejnosměrné komponenty, které mohou "oslepit" běžné chrániče a zanechat vás nechráněné.

TONGOU TORD4B typ B řeší tento problém díky pokročilé elektronice schopné rozpoznat jakýkoliv typ únikového proudu. Získáte skutečnou jistotu, že vaše instalace je chráněna proti všem formám úniků, nejen těm tradičním střídavým. To je zásadní rozdíl, který může zachránit životy a zabránit požárům způsobeným neodhaleným DC únikem.


Praktické využití v každodenním provozu


Domácnosti s fotovoltaikou a bateriovými systémy
Pokud máte na střeše solární panely nebo domácí bateriové úložiště, TORD4B je nezbytností. Chrání vás před DC úniky ze střídačů a baterií, které běžné chrániče neodhalí. Zajistí bezpečný provoz celého systému a ochrání vaši investici do obnovitelných zdrojů. Jmenovitý proud 40 A pokryje většinu domácích fotovoltaických instalací do výkonu 27 kW.

Dobíjecí stanice pro elektromobily
Wallboxy generují významné DC komponenty. TORD4B garantuje, že každé nabíjení bude bezpečné – jak pro vás, tak pro vaše vozidlo. S proudem 40 A je ideální pro domácí wallboxy a menší komerční dobíjecí stanice (až 27 kW výkon).

Průmyslové provozy a dílny
Frekvenční měniče na obráběcích strojích, svářečky, průmyslové LED osvětlení – všechna tato zařízení vyžadují typ B ochranu. TORD4B zvládne náročný provoz díky robustní konstrukci a vysoké zkratové odolnosti 10 kA. Hodí se pro menší výrobní linky a dílny s celkovým odběrem do 40 A.

Komerční objekty a kanceláře
Moderní budovy plné elektroniky potřebují spolehlivou ochranu. TORD4B zajistí kontinuitu provozu a bezpečnost zaměstnanců. Citlivost 30 mA je optimální pro ochranu osob a minimalizuje riziko úrazu elektrickým proudem na minimum.


Technické specifikace


• Typ B ochrana – Dokáže detekovat AC únikové proudy (běžné v domácnostech), DC únikové proudy (z fotovoltaiky, baterií, dobíječek) i smíšené frekvence. To znamená univerzální ochranu pro jakoukoliv moderní instalaci.

• 4P (čtyřpólové provedení) – Monitoruje a vypíná všechny tři fáze L1, L2, L3 plus nulový vodič N. Prakticky to znamená, že při úniku na jakékoliv fázi se vypnou všechny, což je nejbezpečnější řešení.

• Jmenovitý proud 40 A – Maximální proud, který může chrániček trvale vést bez poškození. 40 A stačí na většinu domácích i menších komerčních aplikací (odpovídá přibližně 27 kW výkonu při třífázovém připojení 400 V).

• Úniková citlivost 30 mA – Chránič vypne při úniku 30 mA, což je bezpečný limit pro lidské tělo podle evropských norem. Tato hodnota chrání osoby před úrazem elektrickým proudem a je povinná pro všechny obvody, kde se vyskytují lidé.

• Zkratová odolnost 10 kA – Při zkratu může protéct extrémně vysoký proud. Hodnota 10 kA znamená, že chránič vydrží zkratový proud až 10 000 A bez zničení – což je důležité v průmyslových oblastech nebo u hlavních rozvaděčů.

• Doba vypnutí ≤0,1 s – Od detekce úniku do odpojení napětí uběhne maximálně 0,1 sekundy (100 milisekund). To je dostatečně rychlé, aby se zabránilo vážnému úrazu elektrickým proudem.

• Jmenovité napětí 380-400 V – Standardní třífázové napětí v ČR a EU. Prakticky to znamená, že chránič je určen pro běžné třífázové instalace v domácnostech, firmách a průmyslu.

• Frekvence 50/60 Hz – Funguje na evropské síti (50 Hz) i americké/asijské (60 Hz). Pro české použití je relevantní 50 Hz.

• Mechanická odolnost ≥15 000 cyklů – Vydrží minimálně 15 000× zapnout a vypnout. Při běžném použití to znamená desítky let spolehlivého provozu.

• Rozsah teplot -25 až +60 °C – Funguje i v nevytápěných prostorách v zimě nebo v horkých technických místnostech v létě. Skladovat lze i při -40 až +85 °C.

• Krytí IP40/IP20 – IP40 v modulovém rozvaděči znamená ochranu proti předmětům větším než 1 mm, IP20 bez krytu chrání proti prstům. Prakticky: instalujte do uzavřeného rozvaděče.

• Max. výška instalace 2000 m n. m. – Nad touto výškou se mění vlastnosti vzduchu a chránič nemusí fungovat správně. Pro ČR není limitující.

• Průřez vodičů až 25 mm² – Umožňuje připojit silné kabely pro vysoké proudy. Utahovací moment 3,5 Nm zajistí spolehlivé připojení.

• Montáž na DIN lištu 35 mm – Standardní způsob instalace do rozvaděčů. Prostě chránič zaklapnete na lištu a upevníte šroubem.


FAQ - často kladené otázky


Mohu použít tento chránič u své domácí fotovoltaiky?
Ano, TORD4B je ideální volba pro fotovoltaické systémy. Typ B detekuje DC úniky ze střídačů, které běžné chrániče typu A nebo AC neodhalí. Je to investice do bezpečnosti, která chrání vaši rodinu i dům před požárem způsobeným nedetekovaným únikem. Jmenovitý proud 40 A pokryje většinu domácích fotovoltaických systémů do výkonu 27 kW.

Jaký je rozdíl mezi typem A, AC a B?
Typ AC detekuje pouze střídavé úniky (nejlevnější, ale už nestačí). Typ A přidává pulsující DC úniky (vhodný pro pračky, elektroniku). Typ B je nejuniverzálnější – zachytí vše včetně čistých DC úniků z fotovoltaiky, baterií a dobíječek elektromobilů. Pro moderní instalace doporučujeme vždy typ B.

Stačí 40 A pro mou instalaci?
40 A odpovídá přibližně 27 kW výkonu při třífázovém připojení. To pokryje většinu domácností (běžná spotřeba domu je 10-20 kW), menší komerční objekty, domácí fotovoltaické systémy a wallboxy. Pokud potřebujete vyšší proudy (např. pro větší průmyslové provozy nebo rychlodobíječky nad 27 kW), zvažte model s vyšším jmenovitým proudem.

Vydrží to zkrat v mé dílně se svářečkou?
Ano, TORD4B má zkratovou odolnost 10 kA, což je vysoká hodnota dostačující i pro průmyslové provozy. Svářečky, obráběcí stroje nebo menší motory zvládne bez problémů. Důležité je však správně dimenzovat předřazené jističe podle proudové zatížitelnosti – nesmí překročit 40 A.

Jak dlouho vydrží a je potřeba ho vyměnit?
Při běžném použití vydrží TORD4B desítky let – výrobce garantuje minimálně 15 000 spínacích cyklů. Doporučuje se však pravidelně (ročně) testovat pomocí testovacího tlačítka. Pokud se nechce vypnout při testu nebo dochází k častým nežádoucím vypínáním, je čas na výměnu.

Potřebuji pro instalaci elektrikáře?
Ano, instalaci musí provést kvalifikovaný elektrikář s platnou vyhláškou 50/1978 Sb. Jedná se o zásah do rozvaděče, který vyžaduje odborné znalosti, odpojení napětí a následnou revizi. Vlastní instalace je nebezpečná a porušuje zákon.

Je kompatibilní se staršími rozvaděči?
TORD4B se montuje na standardní DIN lištu 35 mm, kterou má většina rozvaděčů od 80. let. Zabírá 4 moduly šířky (cca 72 mm). Před objednávkou si ověřte, zda máte v rozvaděči dostatek místa a zda stávající hlavní jistič a připojení unese maximální proud 40 A.

Důležité upozornění:


👉 Montáž a zapojení smí provádět výhradně kvalifikovaná osoba dle zákona č. 250/2016 Sb. a NV č. 194/2022 Sb.).
Nesprávné zapojení může vést k nefunkčnosti zařízení nebo závažným bezpečnostním rizikům. Pokud si nejste jisti, vždy se obraťte na odborníka.


Informace o proudových chráničích – přehled pro zákazníky


Co je proudový chránič a jak funguje?

Proudový chránič, někdy označovaný jako diferenciální jistič nebo protišokový spínač, je zařízení určené k ochraně osob a zařízení před úrazem elektrickým proudem nebo vzniku požáru. Anglicky se označuje zkratkami RCD (Residual Current Device) nebo RCCB (Residual Current Circuit Breaker).

Jeho princip spočívá v tom, že neustále porovnává velikost proudu, který přitéká a odtéká z obvodu. Pokud dojde k rozdílu (např. únik proudu skrz tělo člověka, porucha spotřebiče apod.), zařízení okamžitě vypne přívod elektřiny a tím zabrání vážným následkům.


Hlavní účel proudových chráničů:

• Ochrana osob při přímém i nepřímém kontaktu s elektrickým napětím

• Omezení rizika požáru způsobeného elektrickou poruchou

• Ochrana zařízení před poškozením proudovými chybami

• Využití především ve stavebnictví, průmyslu, fotovoltaice a elektromobilitě

Jak správně vybrat proudový chránič?

Proudový chránič funguje na základě detekce rozdílu mezi vstupním a výstupním proudem. Tento rozdíl – tzv. reziduální proud – indikuje poruchu. K jeho měření se používá součtový proudový transformátor, ale jeho správná funkce závisí na kvalitě vstupního signálu a okolních vlivech.

Proto je důležité zvolit správný typ chrániče podle charakteru instalace. Pokud instalace obsahuje zařízení s nelineárními prvky (např. nabíječky, FVE, měniče), může docházet k nesinusovým nebo stejnosměrným poruchovým proudům, které běžné typy chráničů nemusí rozpoznat – a dokonce může dojít k jejich zmagnetování a vyřazení z činnosti.

Typy a využití proudových chráničů:

Proudové chrániče se rozlišují podle typu poruchových proudů, které dokáží detekovat. Dále slouží pro různé typy ochrany:

Podle účelu použití:

• Ochrana před úrazem při poruše – např. při poškození izolace vodiče

• Doplňková ochrana – IΔn ≤ 30 mA, chrání osoby při náhodném kontaktu s částmi pod napětím

• Ochrana před požárem – IΔn ≤ 300 mA, detekuje vyšší úniky proudu indikující přehřátí nebo zkrat

Podle typu detekovaného proudu:

• Typ AC – pouze střídavý sinusový proud

• Typ A – střídavý + pulzující stejnosměrný proud

• Typ F – střídavý + pulzující + částečně vyhlazený DC proud (např. invertory, pračky)

• Typ B – všechny výše uvedené + vyhlazený stejnosměrný proud (nezbytný např. pro FVE a wallboxy)


Proč jsou různé typy chráničů nutné?

V dnešních elektrických obvodech se zřídka vyskytují čistě sinusové proudy. Elektronická zařízení (napájecí zdroje, solární měniče, nabíječky, LED svítidla apod.) výrazně zkreslují proudovou křivku a způsobují vznik harmonických, pulzujících nebo DC složek. Pokud není chránič schopen tyto složky rozpoznat, může dojít k selhání ochrany i při reálném nebezpečí.

Z tohoto důvodu je důležité vybrat proudový chránič odpovídající skutečnému typu zátěže a provozu zařízení.


Přehledná tabulka s typy proudových chráničů a jejich využitím:

Tabulka pomůže rychle pochopit rozdíly mezi typy chráničů a vybrat ten správný podle aplikace, ve které bude použit. Chrániče typu B, jako je GACIA PR8HM, jsou klíčové pro bezpečnost v moderních elektrických systémech s DC vlivy.
