Redukce SECTRON CEE 5pin 16A - CEE 5pin 32A 400V 0,4m

Redukce SECTRON CEE 5pin 16A – CEE 5pin 32A 400V 0,4m — Bezpečné 3fázové nabíjení z 32A zásuvky

Spolehlivé řešení pro nabíjení ze silnějších 32A průmyslových zásuvek

Při nabíjení elektromobilu v terénu, na cestách, v průmyslových objektech nebo v rekreačních areálech často narazíte na situaci, kdy je k dispozici pouze velká pětikolíková zásuvka CEE 32A 400 V. Pokud je vaše přenosná nabíječka či mobilní wallbox vybavena standardní menší vidlicí CEE 16A, bez vhodného adaptéru vůz nedobijete. Úprava elektroinstalace, montáž přídavného rozvaděče nebo výměna zásuvky ve zdi je v takových chvílích časově, technicky i finančně nereálná.

Kabelový adaptér SECTRON CEE 5pin 16A – CEE 5pin 32A o délce 0,4 m tento problém řeší okamžitě, bezpečně a bez nutnosti zásahu do instalace. Umožňuje přímé zapojení 16A mobilních wallboxů do stávající průmyslové 32A zásuvky. Adaptér je přímo certifikován a optimalizován pro provoz s přenosnými nabíječkami SECTRON AC CHARGER v provedení s délkou kabelu 5 m i 10 m. Díky robustnímu provedení s krytím IP44 zajišťuje stabilní třífázový přenos energie až do 16 A při napětí 400 V i v náročnějších dílenských a venkovních podmínkách.

Klíčové parametry a přínos pro bezpečný provoz

• Přechod z vidlice CEE 32A na zásuvku CEE 16A — okamžitá kompatibilita vašeho 16A mobilního wallboxu s velkou 32A zásuvkou bez nutnosti stavebních úprav elektroinstalace.

• Plná podpora třífázového nabíjení 400 V — bezpečný přenos všech tří fází (3P+N+PE) pro dosažení plného nabíjecího výkonu až 11 kW.

• Ověřená kompatibilita s nabíječkami SECTRON AC CHARGER — bezproblémové propojení s přenosnými nabíječkami SECTRON v délce 5 m i 10 m se zakončením Typ 2 (Mennekes).

• Stupeň krytí IP44 — spolehlivá ochrana proti vniknutí těles větších než 1 mm a stříkající vodě ze všech úhlů pro venkovní i dílenské použití.

• Kompaktní délka kabelu 0,4 m — minimalizuje přechodové ztráty vedení, zabraňuje hromadění kabelů na zemi a eliminuje pákový efekt na nástěnnou zásuvku.

• Průmyslové mosazné kontakty — zaručují nízký přechodový odpor a zamezují nadměrnému zahřívání spojů při dlouhodobém proudovém zatížení 16 A.

• Mechanicky odolný plášť — vysoce odolná pryžová izolace snáší ohyb, tlak i běžné provozní oděry při každodenní manipulaci.

• Jednoduché zapojení Plug and Play — přímé propojení bez nutnosti konfigurace, použití nářadí či asistence elektrikáře.



Ergonomie a spolehlivost na každé nabíjecí zastávce

Při každodenním používání elektromobilu oceníte jednoduchost manipulace. Robustní těla konektorů s protiskluzovým profilováním padnou pevně do ruky a umožňují snadné a jisté spojení i v pracovních rukavicích nebo za chladného počasí. Délka kabelu 0,4 m byla navržena přesně tak, aby adaptér zůstal maximálně skladný a nepřekážel v brašně vedle vaší přenosné nabíječky SECTRON AC CHARGER o délce 5 m nebo 10 m.

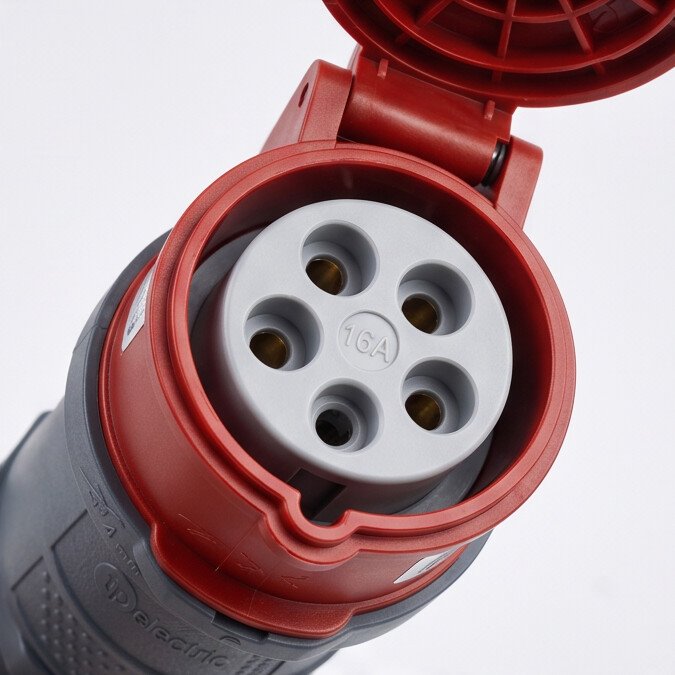

Při zasunutí do nástěnné zásuvky nevytváří krátký kabel zbytečnou mechanickou páku, která by poškozovala plastové kryty zásuvky ve zdi. Výstupní spojka 16 A je opatřena pružinovým krytem s aretačním zářezem, který pevně zajistí vidlici nabíječky proti náhodnému vytržení nebo mechanickému uvolnění při manipulaci s dlouhým nabíjecím kabelem.

Stabilní přenos výkonu 11 kW bez zbytečného zahřívání

Nepřetržitý odběr proudu 16 A po dobu několika hodin klade na elektrické spoje vysoké nároky. Redukce SECTRON je osazena přesně lícovanými mosaznými kontakty a vodiči s dostatečným průřezem, které zabraňují nežádoucímu nárůstu přechodového odporu.

Oproti dlouhým přechodovým kabelům, kde dochází k měřitelným úbytkům napětí a tepelným ztrátám, zaručuje optimalizovaná délka 0,4 m přenos plného napětí 400 V. V kombinaci s mobilním wallboxem SECTRON tak můžete spolehlivě čerpat maximální dostupný střídavý výkon 11 kW (3× 16 A), což představuje plnohodnotné využití kapacity palubní nabíječky většiny moderních elektromobilů.

Praktické scénáře využití v soukromém i komerčním provozu

• Cestování, ubytovací zařízení a rekreační objekty (B2C): Vyrážíte na víkend na chatu nebo do penzionu, kde je u hospodářské budovy osazena starší průmyslová zásuvka CEE 32A 400 V. Pokud máte ve výbavě přenosnou nabíječku SECTRON AC CHARGER (s kabelem 5 m i 10 m) s 16A vidlicí, stačí předřadit tuto redukci. Na nabíječce můžete navíc aktivovat funkci odloženého startu a načasovat odběr do nízkého tarifu (noční proud).

• Firemní areály, dílny a logistická centra (B2B): V průmyslových dílnách a skladech bývají zásuvkové okruhy standardně osazeny výkonnějšími zásuvkami 32 A. Servisní pracovníci a řidiči s nabíječkou SECTRON AC CHARGER (s kabelem 5 m i 10 m) mohou díky adaptéru flexibilně dobíjet firemní vozidla na libovolném servisním stání. Pro maximální bezpečnost rozvodů lze přímo na mobilním wallboxu využít funkci omezení proudu (např. snížení na 10 A nebo 13 A) dle hodnoty předřazeného jističe.



Pro koho je adaptér určen

• Majitelé elektromobilů a plug-in hybridů — kteří používají třífázové mobilní nabíječky SECTRON AC CHARGER (s kabelem 5 m i 10 m) a vyžadují maximální kompatibilitu s různými typy třífázových zásuvek na cestách.

• Provozovatelé firemních vozových parků a technických služeb — kteří potřebují umožnit spolehlivé nabíjení služebních EV vozidel v komerčních a dílenských areálech vybavených 32A zásuvkami.

• Servisní technici a řemeslníci — profesionálové pracující na stavbách a v provozech, kteří potřebují normované a bezpečné rozhraní pro připojení 16A třífázových zařízení do 32A rozvodů.



Technické specifikace

• Typ produktu: Kabelová redukce / adaptér pro elektromobilitu — Přizpůsobuje mechanické i proudové standardy průmyslových CEE zásuvek.

• Vstupní konektor (vidlice): CEE 5-pin 32A (samec / plug) — Přímé připojení do standardní nástěnné třífázové 32A zásuvky.

• Výstupní konektor (spojka): CEE 5-pin 16A (samice / coupler) — Umožňuje bezpečné zapojení 16A přenosného wallboxu.

• Jmenovité pracovní napětí: 400 V AC — Zajišťuje plnohodnotný třífázový rozvod pro střídavé nabíjení.

• Maximální proudové zatížení: 16 A — Konstrukční mez odpovídající připojené 16A nabíječce a výstupní spojce.

• Počet pólů: 5 (3P + N + PE) — Kompletní symetrické zapojení tří fází, nulového vodiče a ochranného uzemnění.

• Délka kabelu: 0,4 m — Optimální délka bránící prověšení a mechanickému namáhání zásuvky ve zdi.

• Stupeň krytí: IP44 — Chráněno proti vniknutí cizích těles o průměru nad 1 mm a proti stříkající vodě ze všech směrů.

• Kompatibilita s nabíječkami: SECTRON AC CHARGER 5m i 10m — Garantovaná funkčnost s mobilními wallboxy 16A zakončenými konektorem Typ 2.



FAQ — Časté otázky zákazníků

1. Lze pomocí této redukce nabíjet elektromobil proudem 32 A?

Nelze. Redukce slouží pouze jako mechanický a elektrický přechod z 32A zásuvky na 16A standard. Výstupní spojka i připojená nabíječka jsou dimenzovány na proud maximálně 16 A, nabíjení tedy probíhá výkonem do 11 kW.

2. Je redukce plně kompatibilní s nabíječkami SECTRON v délce 5 m i 10 m?

Ano, obě tyto nabíječky (SECTRON AC CHARGER 5m i 10m) jsou z výroby osazeny standardní pětikolíkovou 16A vidlicí. Redukce do nich přesně pasuje a zachovává všechny jejich funkce.

3. Proč je nutné před nabíjením ověřit hodnotu jističe zásuvky?

Ačkoliv je zásuvka dimenzována na 32 A, jistič před ní může být sdílený s jinými spotřebiči nebo mít jinou vypínací charakteristiku. Pokud je okruh vytížen, doporučuje se na nabíječce SECTRON využít funkci omezení proudu a nastavit nižší hodnotu (např. 10 A nebo 13 A).

4. Je bezpečné připojit 16A zařízení do zásuvky s jištěním 32 A?

Ano, mobilní nabíječka SECTRON AC CHARGER má vlastní integrovanou elektroniku s proudovým omezením a hlídáním teploty. Provoz je bezpečný za předpokladu, že zásuvka ve zdi a její přívodní vedení odpovídají platným normám.

5. Lze adaptér používat venku během deště?

Krytí IP44 zaručuje odolnost proti stříkající vodě a běžnému dešti. Zásuvkové spoje však nesmí ležet v louži vody ani být ponořeny, doporučuje se udržovat je nad úrovní terénu.

6. Funguje přes tuto redukci funkce odloženého startu na nabíječce?

Ano. Redukce představuje pasivní kabelový spoj, který nijak neovlivňuje řídicí signály ani nastavení mobilního wallboxu. Odložený start i časování nabíjení zůstávají plně funkční.

7. Lze do této redukce zapojit i jiná zařízení než nabíječky SECTRON?

Ano, redukci lze použít pro jakékoliv třífázové zařízení s proudovým odběrem do 16 A, které je vybaveno standardní červenou pětikolíkovou 16A vidlicí (např. míchačky, štípače dřeva, dílenské stroje).

8. Jak adaptér správně udržovat a skladovat?

Po použití v prašném nebo vlhkém prostředí konektory otřete suchým hadrem a před uskladněním do přepravní brašny nechte vyschnout. Zkontrolujte, zda do dutinek nevnikly nečistoty.
