Relé časové F&F PO-415 230V, 16A, pro zpožděné vypnutí, na DIN lištu

Časové relé F&F PO-415 230V

Průmyslový standard pro ovládání doběhů

Při projektování odvětrávacích systémů, chlazení rozvaděčů nebo průmyslové automatizace je často nutné udržet spotřebič v chodu ještě určitou dobu po jeho formálním vypnutí. Pokud se spoléháte pouze na integrované časovače přímo ve ventilátorech, narážíte na omezený výkon a poruchovost. Časové relé F&F PO-415 230V s funkcí zpožděného vypnutí (OFF-Delay) přesouvá tuto logiku bezpečně do hlavního rozvaděče. V praxi to znamená, že po zmizení ovládacího signálu (např. po zhasnutí světla) udrží relé obvod pod napětím po přesně stanovený čas a teprve poté jej bezpečně odpojí.

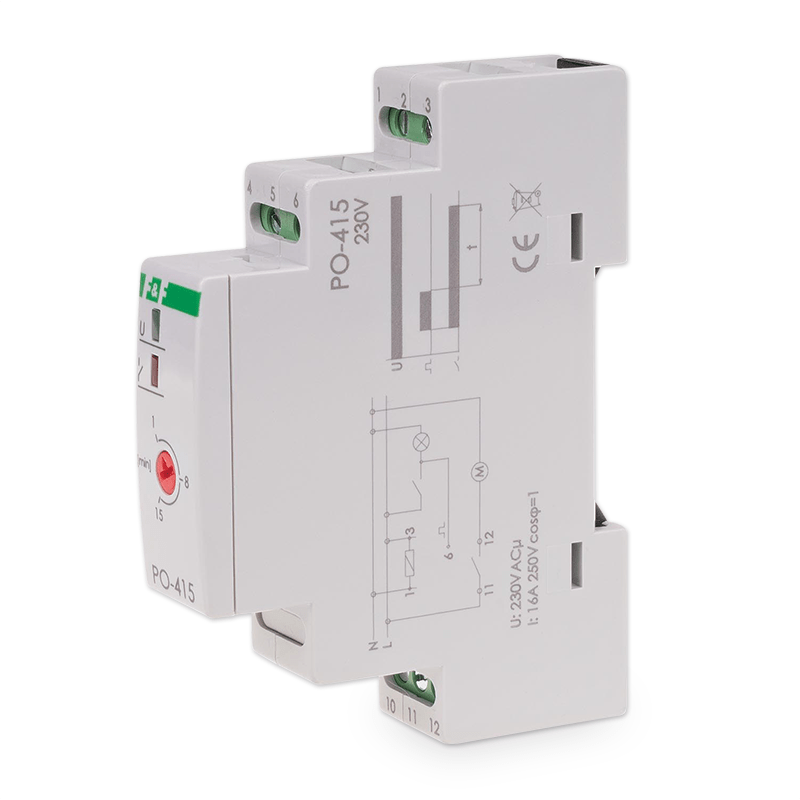

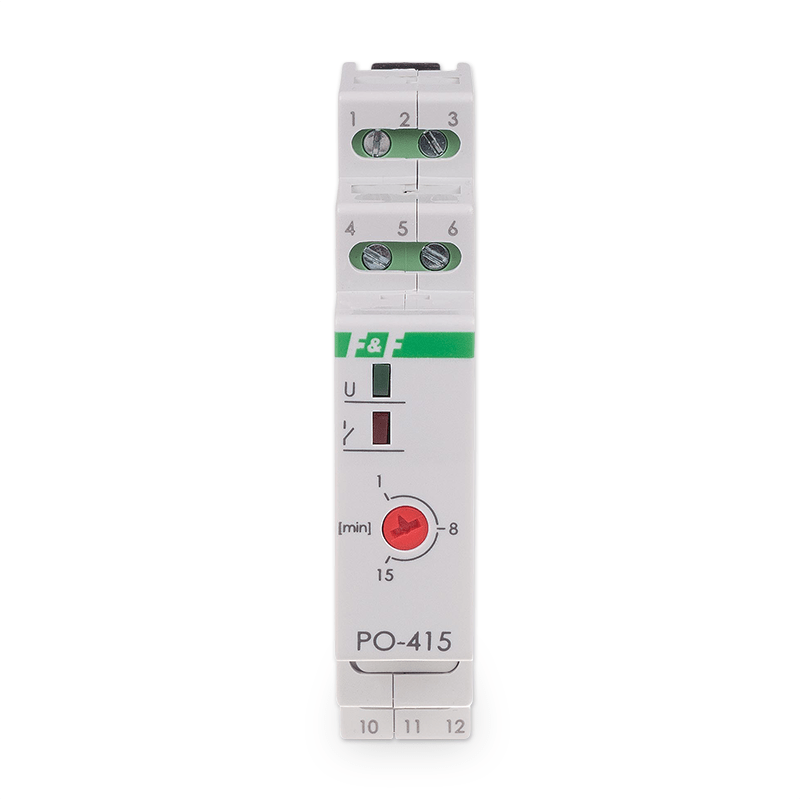

Modul je koncipován pro profesionální instalaci na DIN lištu (TH-35) a zabírá šířku pouze 1 modulu (18 mm). Uvnitř se nachází spolehlivý přepínací kontakt s kapacitou 16 A, který bez problému obslouží většinu jednofázových zátěží bez nutnosti předsazovat další stykač. Nastavení času probíhá pomocí odolného otočného potenciometru na čelním panelu, přičemž plynulý rozsah 1 až 15 minut pokrývá drtivou většinu instalačních požadavků.

Klíčové parametry a jejich přínos v praxi

• Funkce zpožděného vypnutí (OFF-Delay) — Ideální pro doběhy ventilátorů, čerpadel nebo dochlazování systémů po jejich vypnutí.

• Nastavitelný čas 1 až 15 minut — Široký rozsah umožňuje přesné přizpůsobení objemu odvětrávané místnosti nebo technologickému procesu.

• Vysoká propustnost kontaktu 16 A (AC-1) — Zvládne přímé spínání silnějších zátěží až do 3 680 W (pro odporovou zátěž).

• Přepínací kontakt (1× NO/NC) — Umožňuje reverzní logiku (např. po uplynutí času rozsvítit jiné kontrolní světlo).

• Montáž na DIN lištu (1 modul) — Standardizovaný formát zaručuje rychlou integraci do domovních i průmyslových rozvaděčů.

• LED indikace stavu — Okamžitá vizuální kontrola přítomnosti napájecího napětí a aktivního sepnutí relé.

Výkon a spolehlivost v rozvaděči

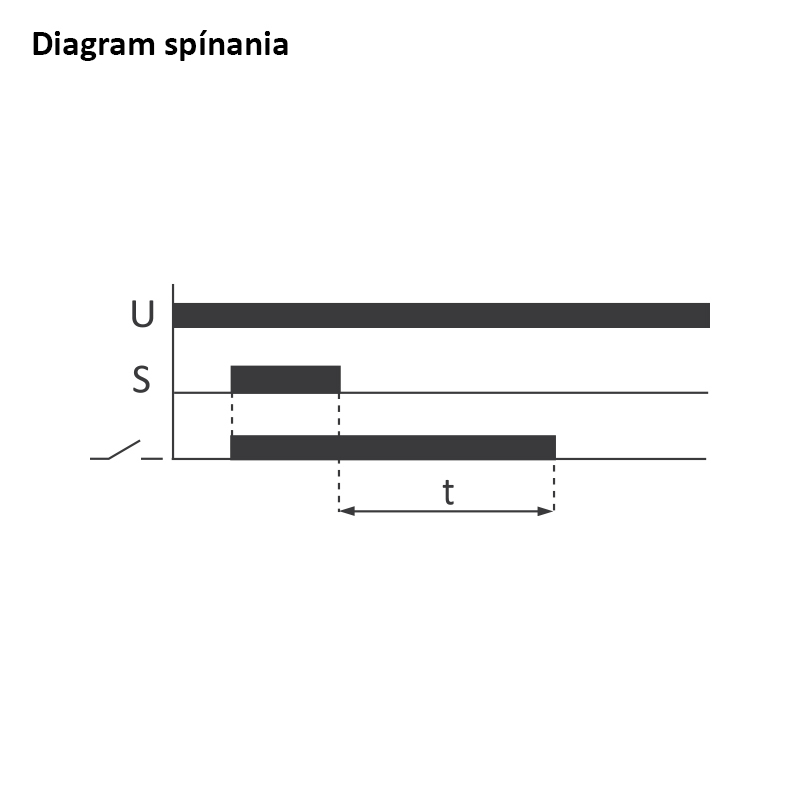

Efektivita modelu PO-415 tkví v jeho jednoduchosti a mechanické odolnosti. Zatímco digitální programovatelná relé vyžadují složité listování v menu, zde nastavíte požadovaný čas pouhým otočením šroubováku. Relé vyžaduje trvalé napájení 230 V AC (příkon cívky je zanedbatelných 0,6 W). Jakmile na řídicí svorku přivedete signál, relé okamžitě (se zpožděním < 50 ms) sepne zátěž. Skutečná práce relé začíná ve chvíli, kdy signál zmizí — tehdy se spustí analogový odpočet nastaveného času. Zařízení je testováno na 5 000 000 spínacích cyklů, což garantuje spolehlivost v komerčních i průmyslových provozech s vysokou frekvencí spínání.

Využití v instalační praxi

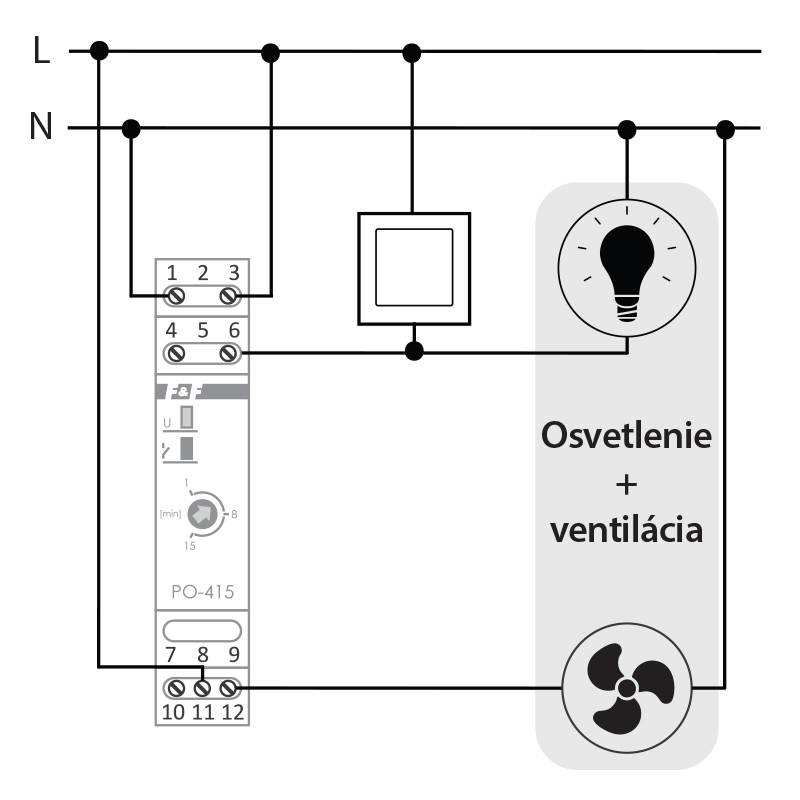

Nejčastějším scénářem pro toto relé je řízení odvětrávání v koupelnách a na toaletách. Zapojením na stejný vypínač jako osvětlení zajistíte, že ventilátor běží po celou dobu pobytu v místnosti. Jakmile uživatel zhasne (zmizí řídicí signál), relé udrží ventilátor v chodu ještě např. 5 minut, aby se místnost spolehlivě odvětrala.

V průmyslovém prostředí se modul využívá pro dochlazování strojů a rozvaděčů. Po vypnutí hlavního pohonu (soustruhu, pece, serveru) zajistí PO-415, že chladicí oběhové čerpadlo nebo výkonný ventilátor poběží dalších 15 minut, čímž se zabrání akumulaci zbytkového tepla a poškození drahých komponent.

Pro koho je produkt určený

Časové relé je nepostradatelnou komponentou pro elektroprojektanty, elektromontéry a revizní techniky. Hojně ho využívají integrátoři průmyslové automatizace a technici správy budov (facility management), kteří potřebují spolehlivě a hardwarově řešit doběhy spotřebičů bez nasazení složitých PLC systémů. Montáž zařízení do rozvaděče smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací.

Technické specifikace

• Napájecí napětí: 230 V AC / 50 Hz — Klasické síťové napájení pro chod časovače.

• Funkce: Zpožděné vypnutí po zániku ovládacího signálu (OFF-Delay).

• Časový rozsah: 1 ÷ 15 minut — Plynulé nastavení otočným prvkem na čelním panelu.

• Konfigurace kontaktů: 1× NO/NC (přepínací) — Plně galvanicky oddělený bezpotenciálový kontakt.

• Maximální proud zátěže: 16 A (v kategorii AC-1) — Pro odporovou zátěž; pro motory a LED je zatížitelnost nižší.

• Příkon (pohotovostní / pracovní): 0,6 W — Energeticky vysoce efektivní komponenta.

• Zpoždění reakce na signál: < 50 ms — Prakticky okamžité sepnutí po aktivaci.

• Mechanická životnost: 5 × 10⁶ cyklů — Konstruováno pro maximální zátěž v provozech.

• Připojení: Šroubové svorky do 2,5 mm² — Bezpečné uchycení pevných i slaněných vodičů.

• Krytí: IP20 — Určeno výhradně pro montáž uvnitř elektrických rozvaděčů.

• Provozní teplota: -25 °C až +50 °C — Stabilní hodnoty i v neideálních teplotních podmínkách.

• Rozměry a montáž: 18 × 90 × 65 mm (1 modul) — Upevnění na standardní DIN lištu TH-35.

FAQ — Časté otázky zákazníků

1. Jaký je rozdíl mezi PO-415 a standardním schodišťovým automatem? Schodišťový automat reaguje na krátký impuls (stisk tlačítka) a odměřuje čas. Relé PO-415 reaguje na trvalý signál (např. zapnutý vypínač). Dokud je vypínač zapnutý, zátěž běží trvale. Odpočet času se spustí až v momentě, kdy vypínač vypnete (zmizí signál).

2. Musí být na relé přivedeno trvalé napájení? Ano. Aby mohlo relé odpočítávat čas a držet kontakt sepnutý i po vypnutí ovládacího vypínače, musí mít na svých napájecích svorkách trvale připojeno napětí 230 V (fáze a nula). Signál z vypínače se přivádí na samostatnou řídicí svorku.

3. Lze přes kontakt spínat jiné napětí, například 24 V pro zabezpečovací systém? Ano, přepínací kontakt (NO/NC) je bezpotenciálový a je galvanicky oddělený od napájení relé (230 V). Můžete jím tedy bezpečně spínat libovolné napětí, a to jak střídavé, tak stejnosměrné.

4. Co se stane, pokud během odpočtu času znovu zapnu vypínač? Relé okamžitě přeruší odpočet, časovač se resetuje a kontakt zůstane trvale sepnutý. Po opětovném vypnutí vypínače začne běžet celých nastavených (např. 5 minut) od začátku.

5. Mohu nastavit čas kratší než 1 minuta? Model PO-415 má fixní rozsah nastavení 1 až 15 minut. Pokud potřebujete řešit krátké doběhy v řádech sekund, je nutné zvolit univerzální programovatelné časové relé (např. řadu F&F PCS), kde lze volit vteřinové časové základny.

6. Vynuluje se nastavený čas při výpadku elektrického proudu v síti? Ano. Pokud během odpočtu dojde k úplnému výpadku napájení 230 V na hlavních svorkách relé, elektromagnetická kotva okamžitě odpadne a obvod se rozpojí. Po obnovení napájení (a bez přítomnosti signálu) zůstane relé vypnuté.

7. Můžu jím ovládat přímo výkonný motor nebo velký LED panel? Kontakt relé zvládne 16 A při čistě odporové zátěži (AC-1). Při spínání kapacitní (LED drivery) nebo silně induktivní zátěže (velké motory) je rozběhový rázový proud několikanásobně vyšší. V těchto případech doporučujeme relé použít pouze k ovládání cívky výkonového stykače.
