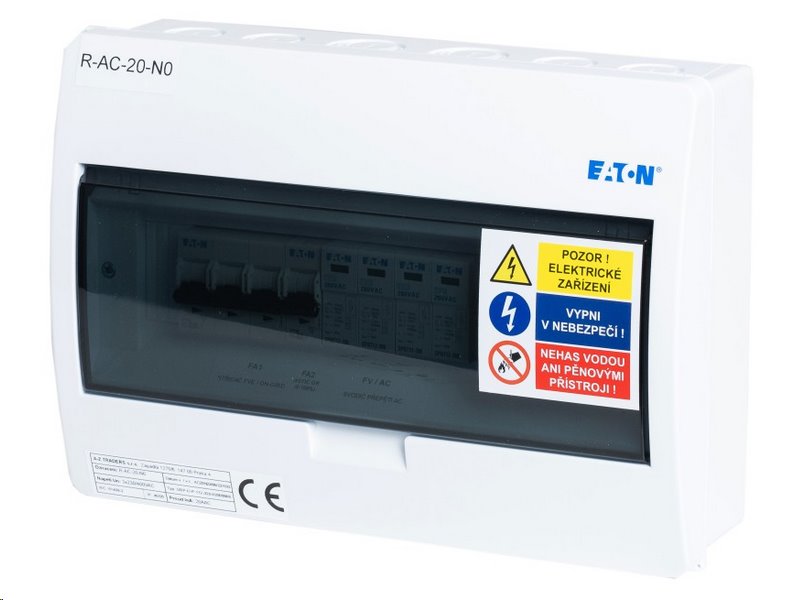

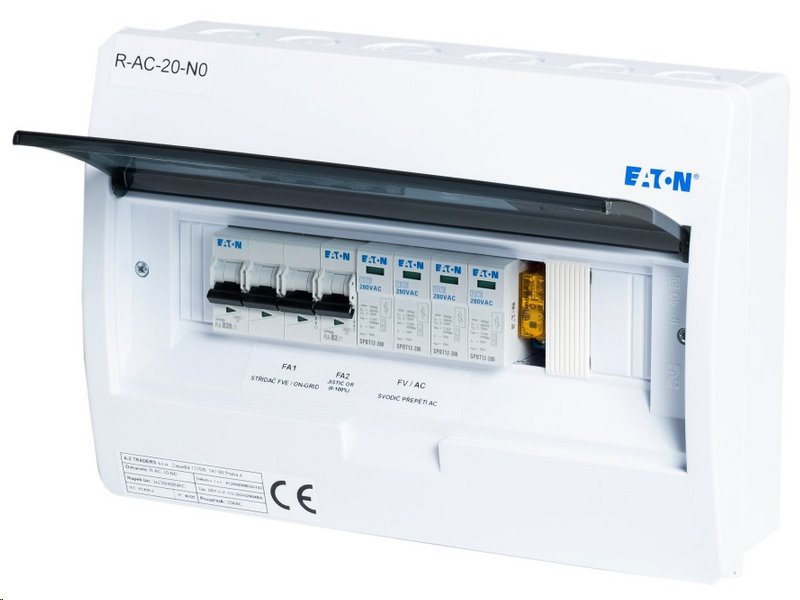

Rozváděč R-AC-20-N0

Rozváděč R-AC-20-N0 - kompaktní a profesionální řešení pro třífázové fotovoltaické instalace

📦 Termín dodání

Jedná se o zboží na objednávku, kde je termín dodání cca 3–4 pracovní dny od vytvoření objednávky.


Rozváděč R-AC-20-N0 představuje ideální volbu pro každého, kdo hledá spolehlivé, úsporné a snadno instalovatelné řešení AC části fotovoltaické elektrárny.

Specializovaný nástěnný rozváděč je navržen pro vstupní napojení ke střídači, a to zejména u oblíbených značek jako GoodWe, Solax, Growatt, Wattsonic, Deye či Solis.


Úspora místa díky chytrému modulárnímu provedení


Díky kompaktním rozměrům a možnosti instalace vedle sebe nebo pod sebe s dalšími AC rozváděči je R-AC-20-N0 ideální volbou i pro omezené prostory – například technické místnosti, rozvodné skříně nebo stěny pod střídačem. Tato flexibilita z něj činí všestranné řešení pro většinu domácích i komerčních instalací bez zálohovaných okruhů.


Kompletní vybavení pro bezpečný a normami vyhovující provoz

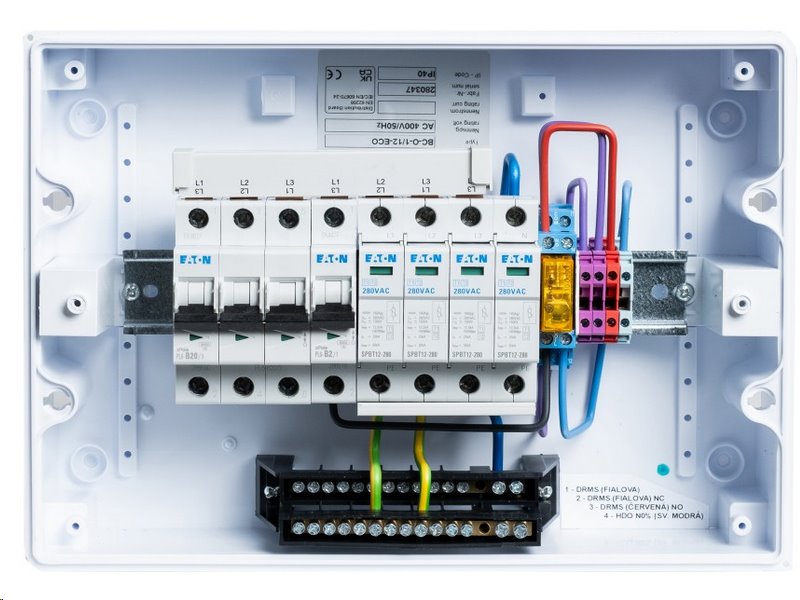

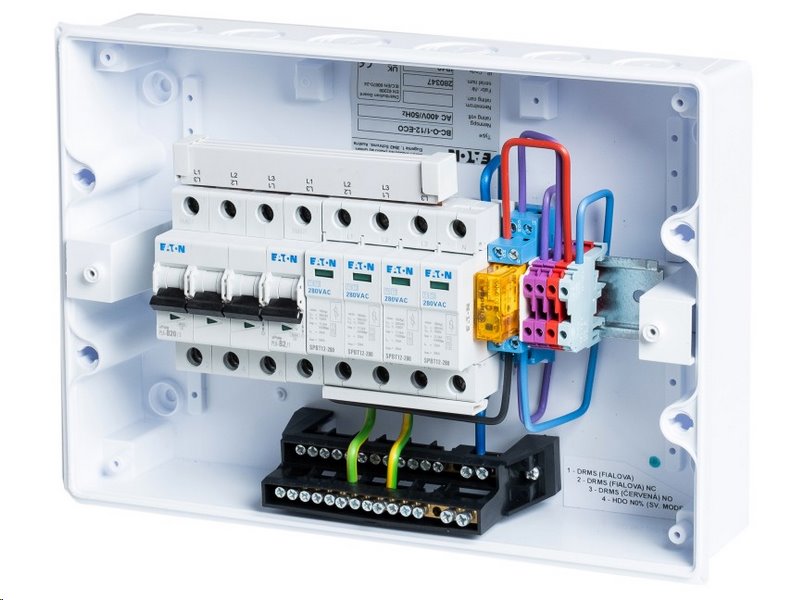

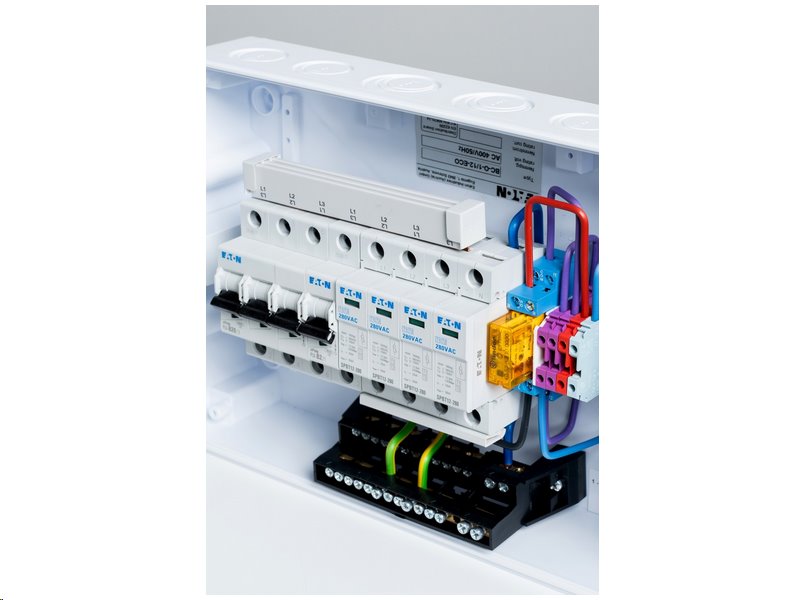

V rozváděči je již kompletně osazená výbava, která zajišťuje plnou kompatibilitu se standardy distributorů elektrické energie:

• Svodič přepětí T1+T2 (typ B+C) značky Eaton zaručuje vysokou ochranu proti přepětí vzniklému např. při úderu blesku nebo výkyvu v síti.

• Jistič B20/3 Eaton jistí přívod ze sítě do střídače.

• Jistič B2/1 slouží pro napájení releového modulu N0%.

• Relé + patice Finder s kontakty NC, NO a středem umožňuje splnit požadavky distributorů na tzv. N0% (nulová výkonová složka), což umožňuje univerzální použití pro všechny měniče bez ohledu na značku nebo topologii systému.


Ideální doplněk k DC a zálohovaným rozvodům


Rozváděč R-AC-20-N0 je navržen jako součást širší koncepce FVE elektroinstalace. Doporučujeme ho kombinovat např. s:

• DC rozváděči R-FVE-DC1T1 nebo R-FVE-DC2T1 pro stejnosměrnou část,

• nebo s rozváděči pro zálohované okruhy R-FVE-M5+P3F (s přepínačem a chráničem) či R-FVE-Z3 (s proudovým chráničem, zásuvkami a jištěním).


Hlavní výhody oproti běžným AC rozváděčům


• Plně vybavené a připravené řešení – odpadá složité osazování a kabeláž.

• Univerzální použití – vhodné pro široké spektrum síťových střídačů.

• Kompaktní design – ušetří místo, snadná montáž.

• Splňuje požadavky distributorů díky relé N0%.

• Vysoká bezpečnost – díky kvalitním komponentům značky EATON a FINDER.

Technické specifikace

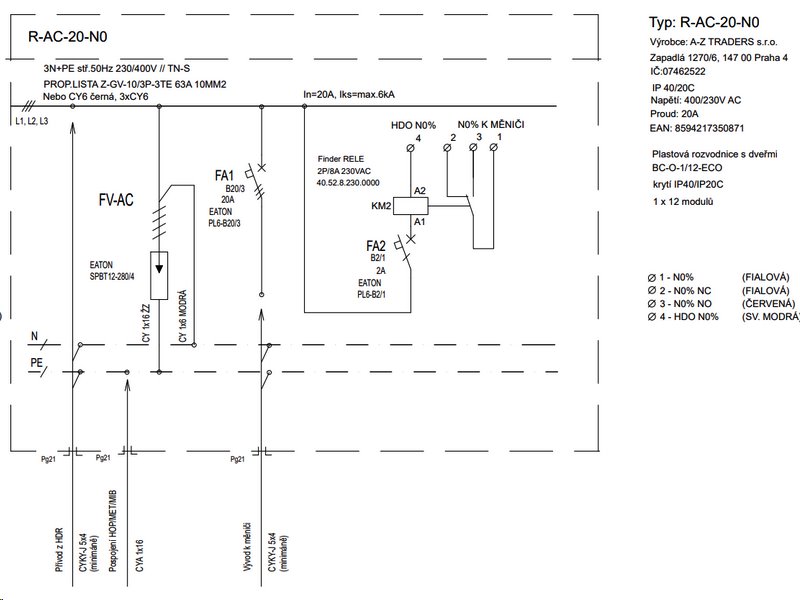

Soupis komponent osazených v rozváděči R-AC-20-N0


Rozváděč je tedy plně osazen špičkovými komponenty značek EATON a FINDER, což zajišťuje dlouhou životnost, vysokou bezpečnost a kompatibilitu s požadavky distributorů energie. Vše je již připraveno k okamžité montáži bez nutnosti dalšího osazování nebo zapojování jednotlivých prvků.


FAQ – Časté dotazy


K čemu přesně slouží tento rozváděč?
R-AC-20-N0 je vstupní AC rozváděč pro připojení třífázového střídače k elektrické síti. Obsahuje přepěťovou ochranu, jištění a relé N0% pro splnění distribučních požadavků.

Je vhodný pro hybridní střídače s baterií?
Ne, tento rozváděč je určen výhradně pro síťové střídače bez akumulace.

Obsahuje proudový chránič?
Ne, chránič není součástí tohoto rozváděče. Pro okruhy s proudovým chráničem doporučujeme použít např. R-FVE-Z3.

Mohu připojit dva střídače?
Ne, R-AC-20-N0 je určen pouze pro jeden třífázový střídač.

Jaké má výhody oproti běžným rozváděčům?
Je kompaktní, plně vybavený a obsahuje relé s N0% výstupem, které splňuje přísné požadavky na normy pro distribuční sítě – ideální pro profesionální FVE instalace.

Je možné jej kombinovat s DC rozváděčem?
Ano, doporučuje se kombinace s R-FVE-DC1T1 nebo R-FVE-DC2T1 pro kompletní ochranu celé FVE instalace.
