Rozváděč R-FVE-A40-3 – třída ochrany I+II (bez AC Svodiče)

Rozváděč R-FVE-A40-3 AC/DC – Kompletní jištění pro 3f FVE

Srdce vaší fotovoltaiky s minimálním zásahem do stávající instalace

Při montáži fotovoltaických systémů bývá největším kamenem úrazu složitá úprava stávajícího domovního rozváděče a hledání dodatečného prostoru pro zapojení měřicích modulů. Rozváděč R-FVE-A40-3 tento problém elegantně řeší tím, že do jedné předpřipravené a certifikované jednotky soustředí Smartmeter pro přesné měření střídače, společné rozpadové místo a veškeré nezbytné AC i DC jištění.

Moderní kombinovaný AC/DC rozváděč pro instalaci na omítku s vysokým stupněm krytí IP65 je dimenzován přímo pro obsluhu třífázových fotovoltaických elektráren s výkonem do 15 kW. Jeho instalace je z pohledu elektromontéra blesková a bezpečná – stačí pouze vytvořit smyčku mezi hlavním rozváděčem zákazníka a FV technologií. O trvalý monitoring parametrů sítě a okamžité odpojení v případě anomálií se stará spolehlivé integrované napěťové relé ELKO EP, zatímco silovou ochranu zaštiťují profesionální prvky EATON.

Co rozhoduje při výběru fotovoltaického rozváděče

• Kombinovaná AC/DC architektura – integruje stejnosměrnou i střídavou část do jediného kompaktního a profesionálního boxu řady IKA.

• Krytí IP65 a třída ochrany II – plně izolovaná a prachotěsná rozvodnice odolá i velmi náročným provozním podmínkám.

• Integrované rozpadové místo – obsahuje přesné hlídací napěťové relé HRN-55 a výkonový 40A stykač Z-SCH pro okamžité a bezpečné odpojení od distribuční sítě.

• Příprava pro Smartmeter – měření střídače je řešeno přímo v rámci tohoto rozváděče, což uvolňuje drahocenné místo v hlavním domovním rozváděči zákazníka.

• Široká kompatibilita měničů – zapojení je plně ověřeno a optimalizováno pro asymetrické střídače GOODWE (např. GW5-10K ET) a Growatt řady MOD / MID do 15 kW.

• Mechanická odolnost IK08 – polykarbonátové dveře a masivní ABS tělo zaručují vysokou odolnost vůči mechanickým rázům.

• DC přepěťová ochrana 1000V – rozváděč je z výroby osazen dvěma svodiči přepětí SPPVT12-10-2+PE (T1+T2), které chrání střídač před ničivými účinky bleskových proudů.

Čistá a přehledná instalace na první pokus

U komponent pro výrobu elektrické energie rozhoduje nejen spolehlivost, ale také snadný přístup k prvkům během revizí. Profesionální provedení prachotěsné skříně EATON IKA šetří montážním firmám hodiny práce na místě.

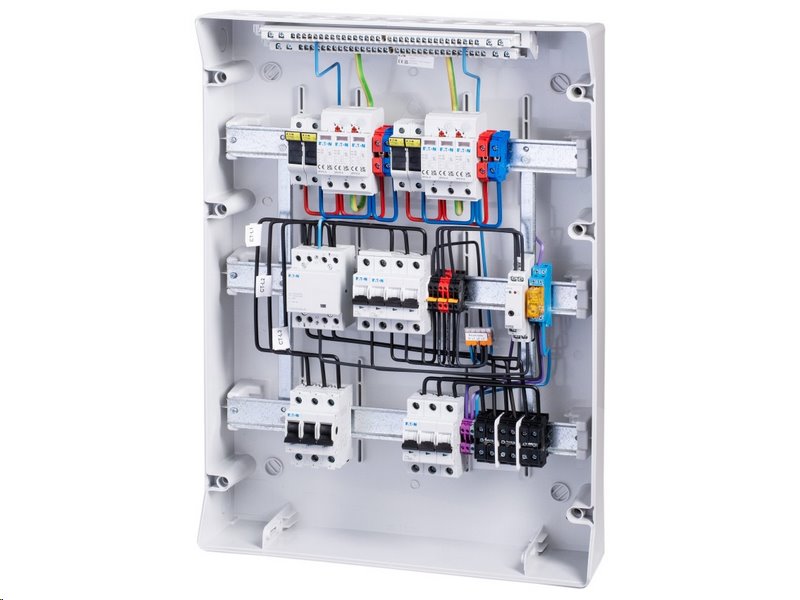

Všechny komponenty, od svodičů po jističe, jsou precizně osazeny na DIN lištách s dostatečným prostorem pro manipulaci a zapojení kabeláže, která se pohodlně rozloží ve 3 řadách s celkovou kapacitou 54 modulů.

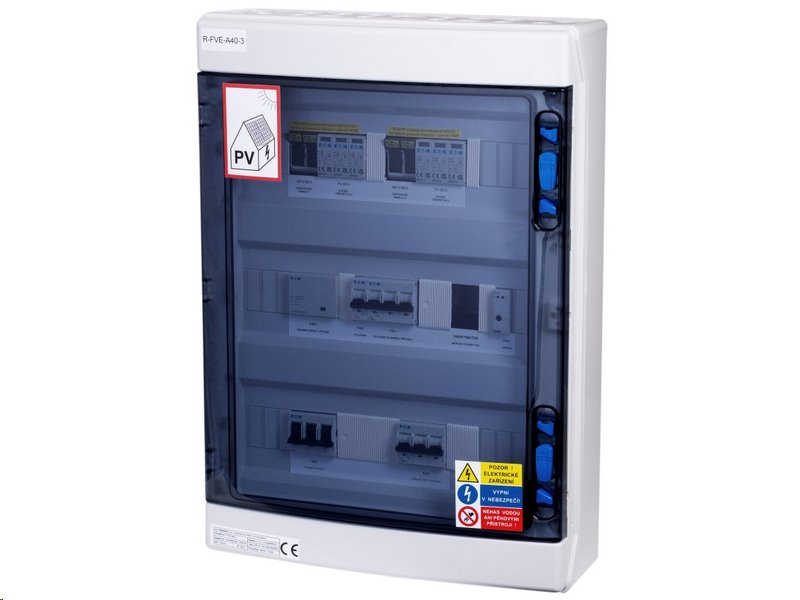

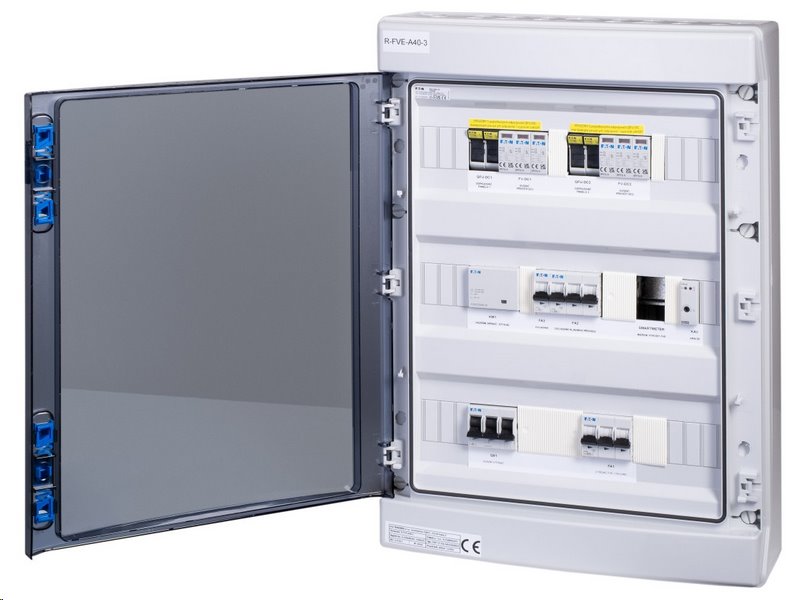

Praktické průhledné dveře umožňují majiteli i servisnímu technikovi okamžitou vizuální kontrolu stavu svodičů, pojistek a napěťového relé bez nutnosti riskantního otevírání krytů. Je to produkt, který nejen beze zbytku splňuje přísné instalační normy, ale na stěně technické místnosti vypadá naprosto profesionálně a čistě.

Prvotřídní komponenty pro nepřetržitý provoz

Dlouhodobá životnost a spolehlivost celého fotovoltaického systému závisí primárně na kvalitě a dimenzování jištění. Tento model je zkonstruován téměř výhradně na špičkových průmyslových prvcích značky EATON.

Extrémně citlivá stejnosměrná část je jištěna pomocí 4 kusů ultra rychlých válcových pojistek CH10x38 15A v masivních pojistkových odpojovačích, určených pro bezpečné přerušení obvodu DC stringů při provozním napětí až 1000V DC.

Stabilní přenos nakumulované střídavé energie bez zbytečných tepelných ztrát i při špičkovém zatížení systému zajišťují jističe PL6 s charakteristikou B, výkonové instalační stykače a mohutný 40A hlavní spínač IS-40/3.

Scénáře nasazení v moderní fotovoltaice

• Rodinný dům s hybridní FVE: Při instalaci asymetrického střídače GOODWE GW10K-ET instalatér pouze přivede propojovací smyčku od hlavního domovního jističe. Odpadá nepopulární nutnost kompletně přeskládat starý domovní rozváděč zákazníka a složitě v něm hledat místo pro Smartmeter a povinné rozpadové místo.

• Firemní objekt s 15 kW elektrárnou: Při integraci se standardními měniči Growatt MID poskytuje R-FVE-A40-3 plně funkční bod odpojení. Systém zajišťuje permanentní monitoring fází pomocí napěťového relé ELKO EP, čímž provozovatel ihned a bezproblémově uspokojí veškeré legislativní požadavky distribuční sítě na certifikované bezpečnostní a odpojovací prvky.

Pro koho je produkt určený

Tento rozváděč je navržen primárně pro certifikované elektromontéry a projektanty fotovoltaických systémů, kteří vyžadují nekompromisní, plně normovanou a kompaktní ochranu pro třífázové elektrárny s výkonem do 15 kW.

Je to ideální volba pro B2B realizační firmy a živnostníky, kteří potřebují zkrátit celkovou dobu montáže u koncového zákazníka a vyhnout se nečekaným a nákladným úpravám stávající elektroinstalace v domě, protože všechny povinné řídicí a jisticí uzly jsou zde již obsaženy.

Technické specifikace

• Krytí: IP65 — Plně prachotěsné a chráněné proti tryskající vodě, absolutně bezpečné pro vnitřní i chráněné venkovní aplikace.

• Mechanická odolnost: IK08 — Zvýšená ochrana skeletu proti úderům a mechanickým rázům.

• Třída ochrany: II, plně izolované — Maximální standard bezpečnosti chránící před úrazem elektrickým proudem.

• Jmenovité / izolační napětí: 415V AC / 1000V AC / 1500V DC — Spolehlivě dimenzováno pro vysokonapěťové fotovoltaické systémy.

• Skříň a kapacita: EATON IKA-3/54-ST , 3 řady, 54 modulů — Obrovský instalační prostor osazený na standardních DIN lištách.

• Rozměry vnější: 418 × 586 × 148 mm — Kompaktní velikost (Š × V × H) pro nenápadnou instalaci na omítku.

• Rozměry vnitřní: 408 × 467 mm — Šířka a výška vnitřního montážního výklenku.

• Materiál skříně: ABS tělo, polykarbonátové dveře — Odolné, plně bezhalogenové provedení s průhledným čelem.

• Provedení: Nástěnná montáž (na omítku) v šedé barvě , zadní kryt je součástí skříně. Přítomna N/PE svorkovnice.

• Hlavní spínač: EATON IS-40/3 (240V, 40A, 3HP) — Silové a bezpečné celkové odpojení střídavé části rozvodu.

• Stykač rozpadového místa: EATON Z-SCH-230/40-40 (40A) — Spolehlivé a rychlé výkonové spínání/odpínání obvodu.

• Napěťové relé: ELKO EP HRN-55 — Neústupné hlídání přepětí a podpětí v síti zajišťující ochranu všech domácích spotřebičů.

• Pomocné relé: FINDER 40.52.8.230.0000 (2P/8A) — Logický prvek pro propojení a řízení signálů střídače.

• Jištění AC obvodů: Jističe EATON PL6 (B6/3, B20/3, B2/1) — Komplexní nadproudová ochrana se zkratovou odolností 6kA (charakteristika B).

• Svodič přepětí DC: 2× EATON SPPVT12-10-2+PE (T1+T2) — Pokročilá přepěťová ochrana (třída I+II / B+C) do 1000V DC s max. zkrat. proudem 1000A.

• DC jištění FV stringů: 2× Pojistkový odpojovač EATON CHPV2U osazený 4× ultra rychlou pojistkou CH10x38 gPV 15A/1000V DC — Ochrana proti ničivému zkratu a nebezpečnému zpětnému proudu přímo z fotovoltaických panelů.

FAQ — Časté otázky zákazníků

1. Lze rozváděč R-FVE-A40-3 použít pro střídače jiných značek než GOODWE a Growatt?

Ano, je systémově kompatibilní s většinou moderních třífázových střídačů do výkonu 15 kW na trhu, za předpokladu, že instalační požadavky daného výrobce odpovídají hodnotám integrovaného jištění a požadavkům na řízení přes napěťové relé.

2. Obsahuje tento rozváděč ochranu proti přepětí i pro střídavou (AC) stranu?

Ne, tento konkrétní model R-FVE-A40-3 neobsahuje AC svodič přepětí (přepěťová ochrana třídy T1+T2 je osazena výhradně pro stejnosměrnou DC stranu ke střídači). Pro AC stranu se řeší svodiče zpravidla v hlavním rozváděči objektu.

3. Jaké má rozváděč krytí a kam ho mohu namontovat?

Disponuje vysokým krytím IP65, je tedy kompletně odolný proti prachu a stříkající vodě. Standardně se montuje přímo na omítku do technických místností, garáží nebo chráněných venkovních přístřešků.

4. Potřebuji k tomuto rozváděči nakupovat další pojistky pro panely?

Není to nutné. Rozváděč je z výroby plně osazen a obsahuje 4 kusy speciálních ultra rychlých pojistek gPV pro fotovoltaiku (15A/1000V DC) uvnitř odpovídajících odpojovačů značky EATON.

5. Jaký je účel integrovaného napěťového relé ELKO EP HRN-55?

Relé slouží jako centrální mozek takzvaného rozpadového místa. Nepřetržitě hlídá kvalitu a symetrii napětí ze sítě a v případě odchylek mimo povolené meze vydá povel stykači, který fotovoltaický systém bezpečně odpojí od distribuční soustavy.

6. Je pro instalaci nutné složitě přidávat N/PE můstky či svorkovnice?

Rozhodně ne, produkt je koncipován jako kompletní „Plug & Play“ řešení v rámci jedné skříně a je dodáván včetně potřebné vnitřní N/PE svorkovnice pro okamžité a bezpečné připojení pracovních a ochranných vodičů.

7. Kdo smí provádět montáž a zapojení tohoto FVE rozváděče?

Fyzickou montáž a zapojení do rozvodné sítě smí provádět výhradně odborná osoba s odpovídající platnou elektrotechnickou kvalifikací (dle nařízení vlády č. 194/2022 Sb., dříve vyhláška 50/1978 Sb.) a certifikací pro montáž fotovoltaických zdrojů.
