Signalizace třífázová F&F LK-703Y/230V na DIN lištu

Modulární 3fázová signalizace F&F LK-703Y-230V — Přehledná signalizace s šířkou 6,2 mm

Okamžitá kontrola třífázových sítí

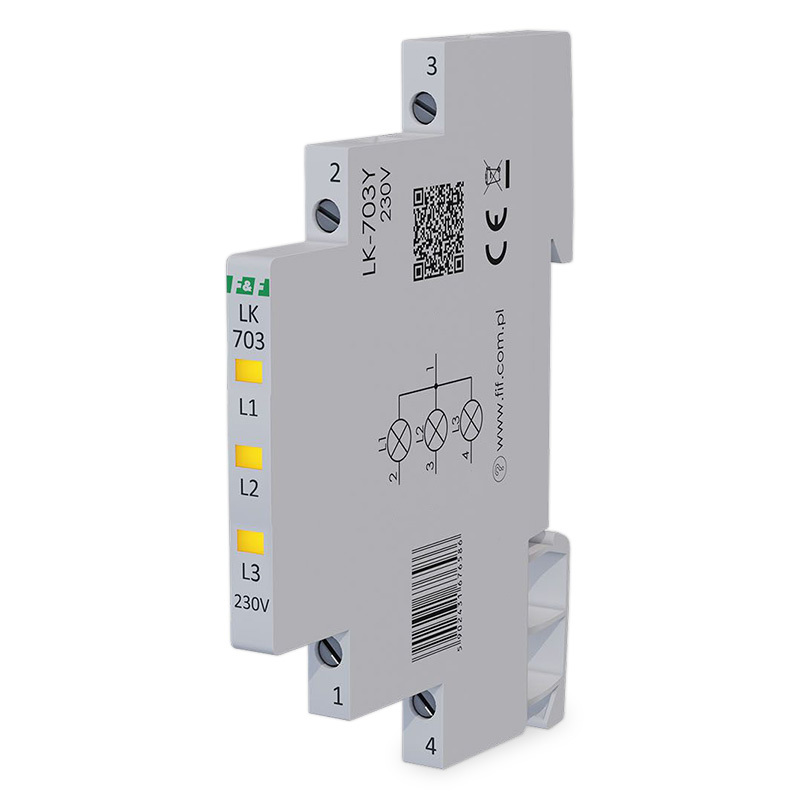

Třífázová LED kontrolka F&F LK-703Y-230V osazená třemi žlutými diodami slouží k okamžité a bezpečné vizuální kontrole přítomnosti napětí v jednotlivých fázích elektrické sítě (3× 230 V+N). Její hlavní technickou předností je extrémně úzké pouzdro o šířce pouhých 6,2 mm (1/3 modulu), které zásadně šetří místo na normované DIN liště 35 mm. Společně se zanedbatelným příkonem 0,15 W na fázi představuje prostorově i energeticky efektivní řešení pro jakýkoliv rozvaděč.

Co rozhoduje při instalaci do třífázového rozvaděče

• Šířka pouhých 6,2 mm — ušetříte cenné místo pro další modulární přístroje, kontrolka zabírá jen 1/3 standardního DIN slotu.

• 3 nezávislé LED diody — okamžitá a zřetelná vizuální identifikace stavu každé fáze (L1, L2, L3) zvlášť.

• Minimální spotřeba energie — příkon pouze 0,15 W na kanál zaručuje vysoce úsporný a zcela bezúdržbový chod bez zahřívání.

• Spolehlivé šroubové svorky — rychlé zapojení vodičů do průřezu 2,5 mm² s garantovaným utahovacím momentem 0,4 Nm.

• Odolnost v extrémních teplotách — stabilní funkčnost komponenty je zaručena v širokém rozmezí od -30 do +50 °C.

Určeno pro profesionální osazení i domácí sítě

Tato kompaktní signalizace je navržena pro elektrikáře, revizní techniky a stavitele rozvaděčů, kteří osazují třífázové domovní i průmyslové instalace. Je nepostradatelným prvkem všude tam, kde je nutná trvalá optická kontrola stavu hlavního přívodu nebo výstupů ze stykačů, a to při přísném požadavku na maximální úsporu instalačního prostoru.

Technické specifikace

• Jmenovité napájecí napětí: 3× 230 V+N — Standardní provozní napětí pro třífázové rozvody se středním vodičem.

• Barva signalizace: 3× žlutá LED — Zřetelný a normovaný indikátor pro každou sledovanou fázi.

• Příkon: 0,15 W na kanál — Zanedbatelná spotřeba (celkově max. 0,45 W) zajišťuje nulové tepelné ztráty v rozvaděči.

• Šířka modulu: 6,2 mm (1/3 DIN modulu) — Extrémně tenký profil pro maximální úsporu místa.

• Montáž: Na DIN lištu 35 mm (TH35) — Běžné upnutí pro všechny standardní rozvodnice.

• Připojení: Šroubové svorky do 2,5 mm² — Bezpečný spoj vhodný pro plné i slaněné vodiče.

• Utahovací moment: 0,4 Nm — Výrobcem stanovená hodnota pro pevné uchycení bez poškození svorky.

• Provozní teplota: -30 až +50 °C — Spolehlivé nasazení ve venkovních i vnitřních průmyslových skříních.

• Krytí: IP20 — Ochrana určená výhradně pro instalaci do uzavřených rozvaděčů.

FAQ — Časté otázky zákazníků

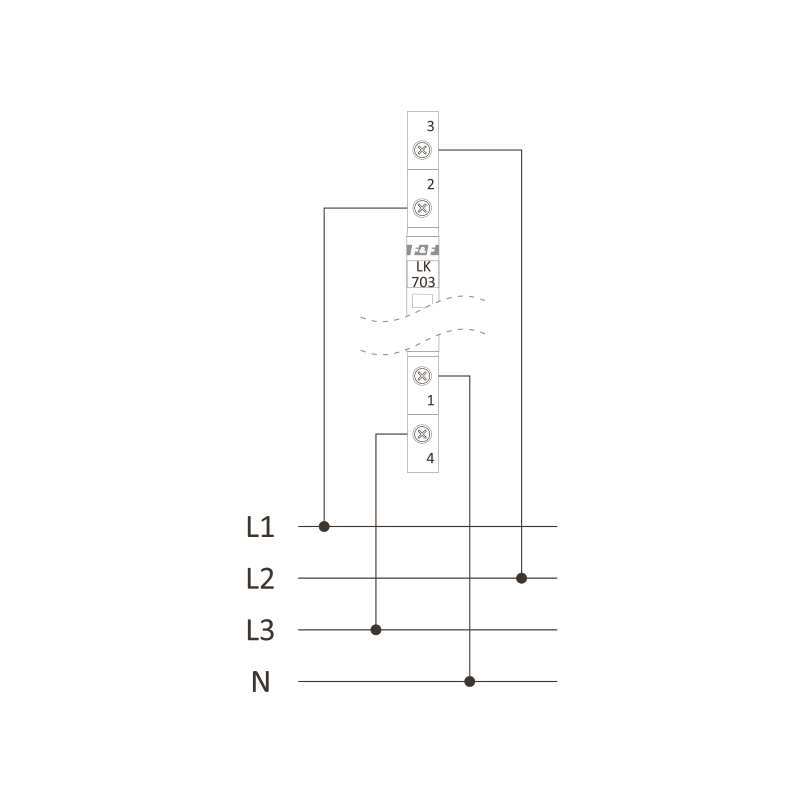

1. Musí být zapojeny všechny tři fáze, aby kontrolka fungovala? Ne, každá z fází (L1, L2, L3) funguje nezávisle proti střednímu vodiči (N). Pokud dojde k výpadku jedné z fází, příslušná LED dioda zhasne, zatímco ostatní pod napětím budou svítit dál.

2. Je nutné obvod kontrolky dodatečně jistit? Ano, pokud je před bodem připojení kontrolky na síť instalován hlavní nadproudový jistič o hodnotě 25 A nebo vyšší, musí být přívod k samotné kontrolce dodatečně jištěn pojistkou o hodnotě maximálně 6 A.

3. Je kontrolka připravena na trvalý provoz pod napětím? Zcela bez problémů. Použité LED diody mají minimální odběr (0,15 W) a jsou přímo zkonstruovány pro trvalý, bezúdržbový chod bez rizika tepelné degradace.

4. Lze tuto kontrolku použít v sítích bez N vodiče? Ne, tento model s označením 3× 230 V+N vyžaduje pro správnou funkci diod připojení fází i pracovního středu (N).

5. Zaberou šroubové svorky více místa než samotná kontrolka? Ne, šroubové svorky jsou integrované přímo do štíhlého 6,2mm těla kontrolky. K zachování takto úzkého profilu slouží stupňovité uspořádání svorkovnic.
