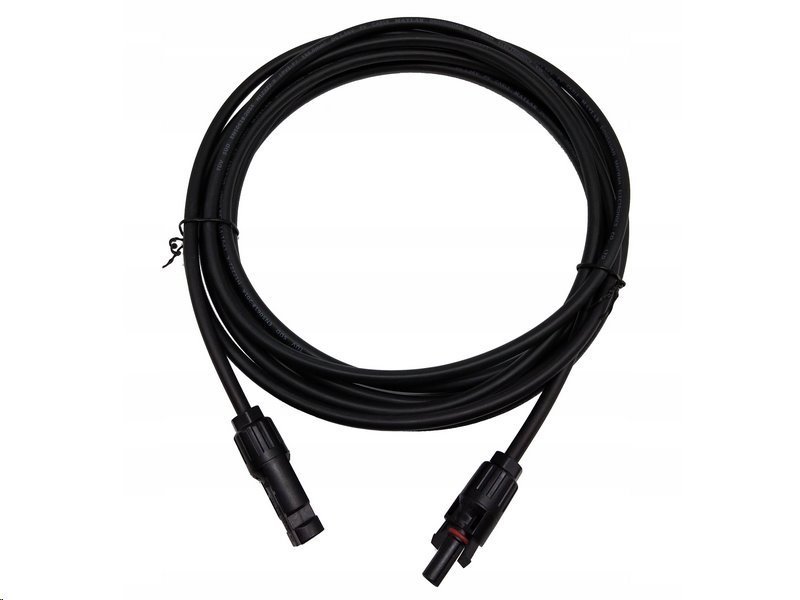

Solární kabel 3m prodlužovací H1Z2Z2-K, 6mm2, černý s konektory MC4

Solární kabel prodlužovací H1Z2Z2-K, 6mm2, černý s konektory MC4, 3m - perfektní řešení pro rychlé a spolehlivé připojení solárních panelů

Solární prodlužovací kabel H1Z2Z2-K, 6mm², černý s konektory MC4 (3m) je ideální volbou pro všechny, kdo hledají vysoce kvalitní, odolné a efektivní řešení pro propojení fotovoltaických panelů.

Tento kabel umožňuje jednoduché a bezpečné spojení mezi solárními panely a ostatními komponenty systému, což z něj činí skvělou volbu jak pro domácí instalace, tak pro větší solární elektrárny.


Vysoce odolný kabel s dlouhou životností


Tento solární kabel je navržen pro dlouhou životnost a odolnost vůči nepříznivým podmínkám. Odolnost vůči UV záření a extrémním teplotám (-40°C až +95°C) zaručuje, že kabel zůstane funkční i v náročných venkovních podmínkách. Navíc splňuje normu EN 50618:2014, což znamená, že splňuje přísné evropské standardy pro bezpečnost a spolehlivost.


Jednoduchá a rychlá instalace díky konektorům MC4


Kabel je osazen konektory MC4 (1x male, 1x female), které umožňují rychlé a bezpečné propojení bez nutnosti dalšího nářadí. Konektory MC4 jsou standardem v solárních systémech a zajišťují vysokou úroveň vodotěsnosti a ochrany před nečistotami. Rychlé připojení snižuje čas potřebný k instalaci a eliminuje riziko chyb při zapojení.


Vysoký výkon a bezpečnost


S průřezem vodiče 6 mm² a schopností přenášet proud až 30A, je tento kabel schopen spolehlivě přenášet energii z fotovoltaických panelů do zbytku systému bez ztrát výkonu. Maximální provozní napětí kabelu je 1,5 kV, což ho činí vhodným pro většinu fotovoltaických aplikací. Díky tomu se můžete spolehnout na maximální účinnost vašeho solárního systému.


Flexibilita a praktické využití


Díky délce 3 metrů je tento kabel ideální pro menší propojení mezi solárními panely, kde je potřeba flexibilita a jednoduchost. Kabel je vhodný jak pro použití na střechách, tak v rozsáhlých solárních elektrárnách. Černá barva zajišťuje, že kabel splyne s okolím a nepůsobí rušivě.


Technické specifikace


• Délka: 3 m
  • Optimální délka pro propojení solárních panelů bez zbytečného nadbytku kabeláže.
• Průřez vodiče: 6 mm²
  • Zajišťuje nízké ztráty energie a vysokou účinnost při přenosu proudu.
• Materiál: Měď, hliníková slitina
  • Měděné jádro zajišťuje vynikající vodivost, hliníková slitina přidává odolnost a lehkost.
• Typ konektoru: MC4 (1x male, 1x female)
  • Standardní solární konektory pro rychlé a bezpečné zapojení.
• Maximální proud: 30 A
  • Vysoký proudový limit umožňuje efektivní přenos energie i při větším zatížení.
• Provozní napětí: 1,5 kV
  • Vhodný pro většinu solárních aplikací s vysokým napětím.
• Provozní teplota: -40°C až +95°C
  • Navržen pro extrémní podmínky, zajišťující spolehlivý provoz i ve velmi teplých nebo studených prostředích.
• Norma: EN 50618:2014
  • Splňuje všechny požadavky evropské normy pro bezpečnost a trvanlivost solárních kabelů.
• Barva: Černá
  • Elegantní a nenápadná, ideální pro venkovní instalace, kde kabel harmonizuje s okolím.

Tento prodlužovací solární kabel H1Z2Z2-K je dokonalou volbou pro efektivní a spolehlivé připojení vašich fotovoltaických systémů, a to s minimálními ztrátami výkonu a maximální odolností.

Kabely pro fotovoltaická zařízení H1Z2Z2-K

Jednožilové kabely H1Z2Z2-K jsou určeny pro použití ve fotovoltaických instalacích. Jsou vybaveny měkkými, pocínovanými vícežilovými vodiči dle normy VDE 0295 tř. 5 a IEC 60228 tř. 5. Tyto kabely mají izolaci a plášť vyrobený ze zesíťovaného bezhalogenového materiálu, což zajišťuje vysokou odolnost proti ohni a škodlivým plynům při hoření.

Klíčové vlastnosti:

• Odolnost vůči UV záření: Kabely jsou chráněny před degradací způsobenou slunečním zářením, což je klíčové pro dlouhodobé venkovní použití.
• Odolnost vůči klimatickým podmínkám: Kabely jsou navrženy tak, aby vydržely různé teploty a vlivy počasí, což z nich činí spolehlivou volbu pro instalace v interiéru i exteriéru.
• Použití ve střešních a nadzemních elektrárnách: Kabely jsou vhodné pro malé střešní systémy i pro velké solární farmy.
• Barevné varianty: Kabely jsou dostupné ve třech barevných provedeních (černá, modrá, červená) pro snadné označení různých částí instalace.
• Možnost stínění: Kabely jsou k dispozici i ve variantě se stíněním z pocínovaného měděného (CuSn) drátu a vyztužením z pozinkované oceli (FeZn), což zvyšuje jejich mechanickou odolnost.

Norma:

Kabely splňují normu PN-EN 50618:2015-03, která stanovuje požadavky na fotovoltaické kabely pro jejich dlouhodobou spolehlivost a bezpečnost v náročných podmínkách.

Tento typ kabelů je navržen tak, aby zajistil efektivní a bezpečný provoz fotovoltaických zařízení, a to jak v malých domácích systémech, tak v rozsáhlých solárních elektrárnách.


Technické specifikace solárního kabelu


1. Jmenovité napětí: 1,0/1,0 kV AC

   • Jmenovité napětí určuje maximální střídavé napětí, které kabel může bezpečně přenášet. V tomto případě je to 1000 V mezi vodičem a zemí.

2. Provozní napětí: 1,5 kV (1,8 kV) DC

   • Provozní napětí označuje maximální napětí pro stejnosměrné obvody, ve kterých může kabel spolehlivě fungovat.

3. Izolační odpor: 1000 M?/km (1,5 mm)

   • Vyjadřuje, jak dobře izolace kabelu zabraňuje průniku elektrického proudu přes materiál, přičemž hodnota 1000 M?/km znamená velmi dobrou izolaci.

4. Maximální teplota vodiče při provozu: +90 °C

   • Toto je nejvyšší teplota, kterou může vodič dosáhnout při běžném provozu.

5. Maximální teplota při provozu na vodiči: +120°C po dobu 20 000 hodin

   • Maximální povolená teplota při nárazovém zatížení, přičemž kabel může fungovat po dobu až 20 000 hodin při této teplotě.

6. Minimální teplota okolí pro trvale instalované vodiče: -40 °C

   • Kabel je navržen tak, aby byl plně funkční i při velmi nízkých teplotách.

7. Minimální teplota při pokládce vodičů: -25 °C

   • Minimální teplota, při které může být kabel bezpečně instalován.

8. Zkušební napětí (50 Hz): 6500 V AC

   • Kabel je testován na odolnost vůči vysokému napětí, což zajišťuje jeho bezpečnost a spolehlivost.

9. Odolnost vůči UV záření, ozónu a atmosférickým podmínkám

   • Kabel je chráněn proti vlivům prostředí, což zajišťuje dlouhou životnost i při venkovním použití.

10. Zvýšená odolnost proti hydrolýze a amoniaku

    • Kabel je odolný vůči chemickým vlivům, které mohou vzniknout například v zemědělských a průmyslových prostředích.

11. Nehořlavost podle EN 60332-1 a IEC 60332-1

    • Kabel splňuje požadavky na nehořlavost, což znamená, že při hoření neuvolňuje toxické plyny a zajišťuje bezpečnost při požáru.

12. Minimální poloměr ohybu: 4 x průměr kabelu

    • Kabel lze ohýbat bez poškození do poloměru, který je čtyřnásobkem jeho průměru.

13. Předpokládaná životnost: 25 let

    • Kabel je navržen s dlouhou životností, což zajišťuje jeho spolehlivý provoz po dlouhou dobu.

14. CPR certifikáty a klasifikace reakce na oheň: Třída Dca (EN 50575)

    • Kabel má certifikaci podle evropské normy CPR (Construction Products Regulation), což zajišťuje jeho bezpečnost při použití ve stavebnictví.

15. Možnost zakopání do země

    • Díky kvalitní izolaci je kabel vhodný pro přímé zakopání do země, kde je chráněn proti mechanickému poškození.


Konstrukce vodiče


• Vodič: Pocínované měkké měděné vodiče (třída 5 dle EN 60228)

  • Zajišťuje vysokou flexibilitu a vodivost, vhodné pro použití v solárních instalacích.

• Izolace: Zesíťovaný bezhalogenový plast (bílá barva)

  • Zesíťovaný plast zvyšuje odolnost kabelu proti vysokým teplotám a chemickým látkám.

• Plášť: Zesíťovaný bezhalogenový plast (černý nebo červený)

  • Chrání vodič před vlivy prostředí, včetně UV záření, a je nehořlavý.


Použití solárních kabelů H1Z2Z2-K


Solární kabely H1Z2Z2-K jsou speciálně navrženy pro propojení jednotlivých komponentů fotovoltaických systémů. Jsou ideální pro:

• Spojení mezi fotovoltaickými moduly a řetězci modulů: Umožňují bezpečný a efektivní přenos energie mezi jednotlivými solárními panely.
• Propojení sestav modulů se střídačem: Kabely zajišťují spolehlivé spojení mezi fotovoltaickými panely a střídačem, který přeměňuje stejnosměrný proud (DC) na střídavý proud (AC).

Kabely H1Z2Z2-K jsou navrženy pro vysokou odolnost vůči vlivům prostředí, jako je UV záření, ozón, extrémní teploty, vlhkost, a chemické látky. Díky těmto vlastnostem jsou vhodné pro široké spektrum aplikací:

• Střešní fotovoltaické instalace: Pro menší domácí systémy na střechách budov.
• Komplexní solární elektrárny: Pro velké solární farmy, kde je zapotřebí vysoká odolnost a dlouhá životnost kabelů.

Navíc je možné na izolaci kabelů aplikovat speciální prostředky proti hmyzu a hlodavcům, což chrání kabely před poškozením termity nebo hlodavci, zejména v oblastech s vyšším rizikem jejich výskytu.
