Solární regulátor MPPT VOLT GREEN BOOST PRO 5000 SINUS 5kW (pro FV ohřev vody)

Green Boost PRO 5000 SINUS BYPASS – univerzální solární centrála pro ohřev vody i napájení spotřebičů

Inteligentní řízení energie pro maximální úspory

Hledáte spolehlivý způsob, jak efektivně využít energii z fotovoltaických panelů pro přímý ohřev vody nebo napájení topných těles? V situacích, kdy nechcete řešit složité a drahé bateriové systémy, je klíčové mít zařízení, které dokáže stejnosměrný proud (DC) ze slunce přeměnit na střídavý (AC) s maximální účinností. Běžné obdélníkové měniče (modifikovaný sinus) navíc často selhávají při nízkém oslunění nebo nedokážou bezpečně napájet spotřebiče s elektronikou či motory.

Solární regulátor a střídač VOLT GREEN BOOST PRO 5000 SINUS BYPASS tento problém elegantně řeší. Díky čisté sinusovce bezpečně napájí nejen odporové zátěže jako bojlery, ale v režimu STABLE i vybraná zařízení s indukčním charakterem (oběhová čerpadla, kompresory, klimatizace, chladničky). Maximální výkon 5 kW a pokročilý MPPT algoritmus zaručují, že z panelů dostanete maximum energie i při zhoršených světelných podmínkách. Vestavěná funkce Bypass navíc umožňuje připojení měniče jak k solárním panelům, tak k veřejné elektrické síti (230 V AC) pro automatické přepnutí při nedostatku slunečního svitu.

Klíčové vlastnosti, které oceníte v praxi

• Multifunkční využití (Čistý Sinus): Na rozdíl od levných měničů pro ohřev vody generuje čisté sinusové napětí, což umožňuje napájet jak bojlery s elektronickým termostatem, tak v režimu STABLE i indukční spotřebiče (klimatizace, čerpadla, ledničky, mrazničky).
• Současný chod obou výstupů: Unikátní vlastnost, kdy integrovaná zásuvka (230 V) i výstupní připojovací lišta (svorkovnice) fungují souběžně (zároveň) až do celkového součtového výkonu 5 kW.
• Vysoký výkon 5000 W: Dostatečná síla pro napájení výkonných topných patron, akumulačních nádrží, elektrických rohoží nebo podlahového vytápění.
• Funkce BYPASS (dohřev ze sítě): Možnost připojení k solárním panelům i k elektrické síti (230 V AC) zajistí dohřev vody i při nízkém výkonu ze slunce (zařízení slouží k přepínání zdrojů s pevnou časovou hysterezí, nejedná se o bezvýpadkový záložní zdroj UPS).
• Dva volitelné provozní režimy: Možnost volby tlačítkem mezi režimem MPPT (dynamická regulace výstupního napětí 70–245 V AC / 50 Hz pro odporová topná tělesa již při slabém slunečním záření) a režimem STABLE (udržuje výstupní napětí 230 V AC / 50 Hz při dostatečném výkonu ze solárních panelů).
• Široký přípustný rozsah napětí z panelů (Voc): Pracuje se sériově zapojenými panely v rozsahu od 160 V DC do 500 V DC.
• Vysoký vstupní proud (15 A): Maximální stejnosměrný proud z panelů (Imp) 15 A je plně kompatibilní s moderními fotovoltaickými panely (celkový výkon panelů ≤ 5000 W).
• Bezpečná instalace: Připojení FV panelů přes konektory MC-4, vyžaduje svislou montáž na nehořlavé povrchy (beton, kov) a použití DC i AC vodičů o průřezu min. 4 mm².
• Aktivní chlazení a komplexní ochrana: Integrovaná ochrana proti přetížení, zkratu a přehřátí (100 ± 10 °C) s aktivními ventilátory a zvukovou i vizuální signalizací.



Intuitivní přehled a ovládání na prvním místě

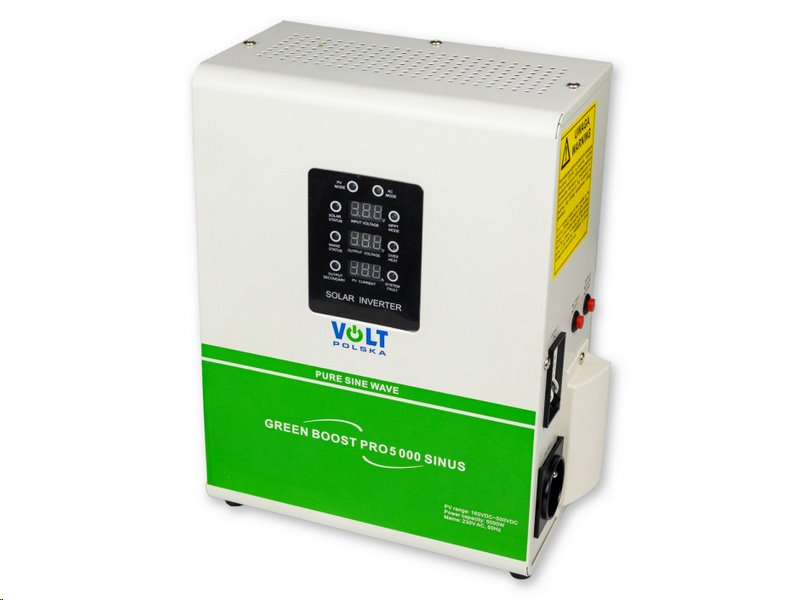

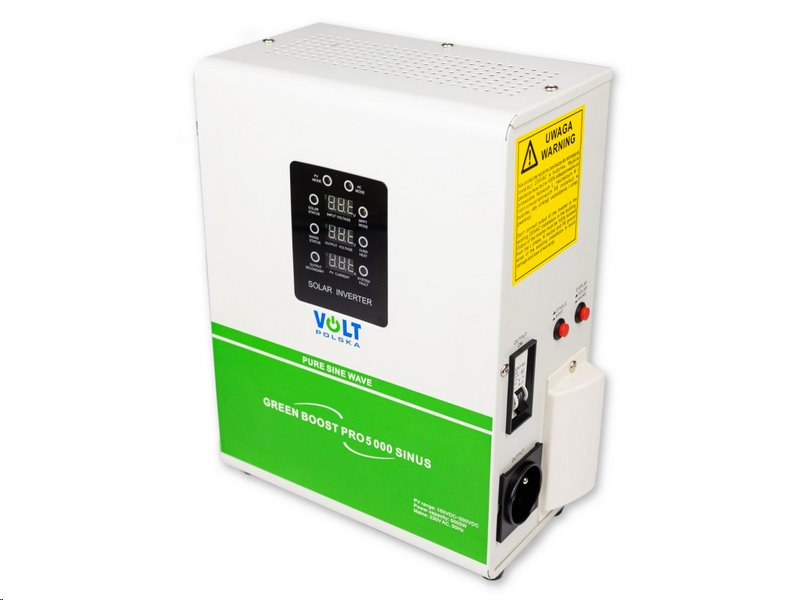

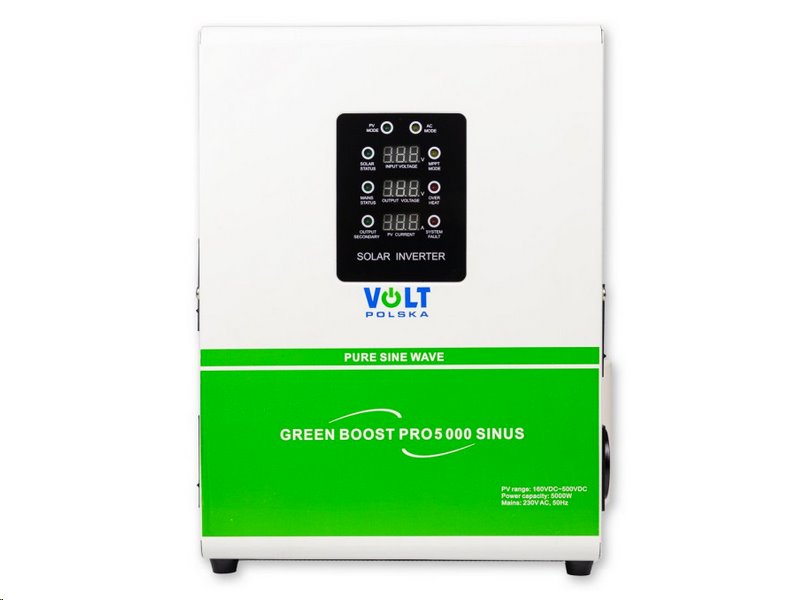

Sledování chodu solárního systému je jasné na první pohled. Střídač je vybaven přehledným LED displejem a indikačními diodami, které v reálném čase zobrazují klíčové hodnoty – vstupní napětí (INPUT VOLTAGE), výstupní napětí (OUTPUT VOLTAGE) a aktuální proud z panelů (PV CURRENT). Pomocí bočního přepínače DISPLAY (SOLAR / MAINS) si navíc snadno zvolíte, zda mají displeje zobrazovat informace z fotovoltaického systému (režim SOLAR), nebo údaje ze sítě střídavého proudu (režim MAINS).

Nechybí ani vizuální a zvuková signalizace při přetížení nebo chybě systému. Připojení samotných FV panelů je řešeno přes standardizované konektory MC-4 a jištění jednotlivých větví (SOLAR ON, MAINS ON, OUTPUT ON) je snadno přístupné přímo na bocích skříně přístroje.

Inovace v řízení energie: Kdy zvolit režim MPPT a kdy STABLE?

Solární střídač GREEN BOOST PRO 5000 vám díky bočnímu tlačítku STABLE / MPPT dává kontrolu nad tím, jak se má systém chovat při změně světelných podmínek. Správná volba režimu je klíčová jak pro maximalizaci výtěžnosti při ohřevu vody, tak pro ochranu připojených spotřebičů.

• Režim MPPT (Maximalizace energetického zisku pro ohřev vody): Tento režim (indikovaný rozsvícením diody MPPT MODE) je navržen primárně pro čistě odporové topné zátěže — nejčastěji elektrické ohřívače vody (bojlery), radiátory, topné spirály, elektrické topné rohože nebo podlahové vytápění. V režimu MPPT se výstupní napětí pohybuje v rozmezí 70–245 V AC (50 Hz).

  • Jak to funguje v praxi: Při nízkém výkonu solárních panelů (slabé sluneční záření, oblačnost) střídač systém neodpojí, ale plynule upraví napětí a dodává napájení do výstupních zásuvek již od 70 V AC. Topná spirála díky tomu pokračuje v práci na nižší výkon a voda se ohřívá plynule po celý den.

• Režim STABLE (Stabilní napětí 230 V AC pro citlivá zařízení): V režimu STABLE činí výstupní napětí 230 V AC (50 Hz) a je udržováno v případě, že je ze solárních panelů získáván odpovídající výkon. Tento režim je nezbytný, pokud měničem napájíte spotřebiče s indukční zátěží (motory) nebo s řídicí elektronikou, jako jsou oběhová čerpadla, kompresory chladniček, mrazničky nebo klimatizace.

  • Jak to funguje v praxi: Elektromotory a elektronika potřebují pro svůj chod stabilních 230 V AC. V případě příliš nízkého výkonu z panelů zařízení v režimu STABLE nedodává ze solární části nízké napětí do výstupních zásuvek, čímž chrání spotřebič před podpětím. Pokud napětí z panelů (PV) klesne pod prahovou úroveň 250 V DC po dobu 5 sekund, elektronika vypne výstup solárního střídače (a v případě připojené sítě využije režim AC Bypass). Jakmile napětí z panelů opět přesáhne 250 V DC po dobu 5 minut, střídač automaticky obnoví práci ze solárních panelů.



Dva bojlery nebo podlahové vytápění? Zvládne obojí

Praktické využití modelu GREEN BOOST PRO 5000 SINUS BYPASS je velmi široké. Díky kombinaci síťové zásuvky typu E a připojovací lišty (svorkovnice) umožňuje připojení dvou topných zařízení současně (např. dvou bojlerů). Oba výstupy budou topit současně až do celkového součtového výkonu 5 kW (při použití funkce Bypass se síťovým napájením je však nutné zohlednit hodnotu vašeho domovního jističe – viz podrobné FAQ níže). Stejně tak je tento model vhodný pro napájení elektrických přímotopů nebo topných rohoží v podlahovém vytápění.

Pro koho je solární střídač GREEN BOOST PRO určený?

Tento střídač je navržen jako efektivní ostrovní (off-grid) řešení pro každého, kdo chce využít sluneční energii bez investic do drahých bateriových úložišť a složitých hybridních systémů.

• Domácnosti a majitelé rekreačních objektů: Ideální volba pro rodinné domy, chaty a chalupy, kde je prioritou snížení nákladů na ohřev teplé užitkové vody (TUV). Protože energie proudí z panelů přímo do topné spirály bojleru, odpadá nutnost budovat nákladnou bateriovou úschovnu, což výrazně zkracuje návratnost investice. Čistý sinusový výstup navíc zaručuje, že můžete bez obav napájet i moderní elektronické termostaty nebo oběhová čerpadla.

• Elektromontéři a instalační firmy: Pro profesionály představuje GREEN BOOST PRO 5000 spolehlivý stavební kámen solárních systémů. Díky standardizovaným konektorům MC-4 je zapojení DC strany rychlé a přehledné. Čistá sinusová vlna eliminuje problémy s bzučením topných těles a vysoký výkon 5 kW (vstup do 500 V DC / 15 A) umožňuje realizovat i zakázky s moderními fotovoltaickými panely.

• Správci komerčních a ubytovacích objektů: V penzionech, kempech nebo menších provozech nabízí tento model ekonomicky výhodnou cestu k předehřevu zásobníků vody. Využitím solární energie během dne výrazně odlehčíte hlavnímu zdroji tepla (plynovému kotli nebo tepelnému čerpadlu), čímž snižujete provozní náklady na přípravu TUV. Funkce Bypass zajistí dohřev vody z veřejné sítě i v období nepříznivého počasí.

• B2B odběratelé a projektanti: Díky robustní konstrukci a schopnosti napájet i indukční zátěže je střídač vhodný pro integraci do technologických celků pro ohřev a vytápění, kde je vyžadována spolehlivost a čistý sinusový průběh napětí.



Technické specifikace

• Maximální vstupní / výstupní výkon: 5000 W (celkový limit pro zásuvku i připojovací lištu dohromady)
• Přípustný rozsah napětí z panelů (Voc): od 160 V DC do 500 V DC (zapojení panelů sériové)
• Maximální výkon fotovoltaických panelů: ≤ 5000 W
• Maximální stejnosměrný proud z panelů (Imp): 15 A
• Typ výstupního napětí: Čistý sinus (Pure Sine Wave)
• Výstupy 230 V: 1× síťová zásuvka typu E + 1× připojovací lišta (oba výstupy fungují současně do 5 kW celkem)
• Provozní režim MPPT: Rozsah výstupního napětí 70–245 V AC / 50 Hz (dodává napájení již od 70 V AC při slabém oslunění)
• Provozní režim STABLE: Výstupní napětí 230 V AC / 50 Hz (udržováno při odpovídajícím výkonu z panelů)
• Hystereze solárního střídače (PV / BYPASS): Vypnutí výstupu střídače při poklesu napětí PV pod 250 V DC po dobu 5 s; obnovení práce střídače při napětí PV nad 250 V DC po dobu 5 min
• Funkce BYPASS: Ano – možnost připojení k solárním panelům i elektrické síti 230 V AC / 50 Hz (zařízení není určeno jako bezvýpadková UPS)
• Displej a výstrahy: LED displej + zvukové a vizuální signály
• Doporučený průřez vodičů: min. 4 mm² (pro DC i AC stranu; doporučený úbytek napětí do 1 % u DC a do 3 % u AC kabeláže)
• Připojení FV panelů: Kabely zakončené konektory MC-4 (vyžadován DC bezpečnostní jistič a přepěťová ochrana SPD na DC straně)
• Montáž a stupeň krytí: Svislá poloha na nehořlavý povrch (beton, kov), stupeň krytí IP20
• Provozní teplota: od -25 °C do +55 °C (skladovací teplota -20 °C až +55 °C)
• Chlazení a ochrany: Aktivní ventilátory; ochrana proti přetížení, zkratu a přehřátí (100 ± 10 °C)
• Rozměry: 311 × 232 × 140 mm (včetně konektorů MC-4)
• Hmotnost: 5,2 kg



FAQ — Časté otázky zákazníků a důležité provozní informace

1. Mohu výstup tohoto měniče připojit do stávající domácí elektrické sítě (tzv. on-grid)?
Ne. Výstupy střídače Green Boost v žádném případě nesmí být připojeny k nové nebo stávající elektrické síti. Zařízení funguje jako ostrovní (off-grid) systém pro přímé napájení připojených spotřebičů.

2. Co znamená funkce Bypass v praxi a funguje měnič jako záložní zdroj UPS?
Funkce Bypass umožňuje připojit měnič jak k solárním panelům, tak k veřejné elektrické síti (MAINS) a zajistit napájení spotřebiče ze sítě, pokud solární panely negenerují dostatečný výkon (např. v noci nebo při zatažené obloze). Zařízení je konstruováno jako solární měnič pro ohřev vody a nefunguje jako bezvýpadkový záložní zdroj (UPS) s přepnutím v milisekundách. Přechod mezi FVE a sítí má pevně nastavenou časovou hysterezi z výroby (vypnutí výstupu střídače při poklesu napětí PV pod 250 V DC po dobu 5 s; opětovné zapnutí při napětí PV nad 250 V DC po dobu 5 minut), kterou nelze měnit.

3. Jak správně nadimenzovat solární panely a jaký je rozdíl mezi režimy MPPT a STABLE?
Panely je nutné zapojit do série s celkovým napětím naprázdno (Voc) v rozsahu od 160 V do max. 500 V DC, maximálním proudem (Imp) do 15 A a celkovým výkonem panelů do 5000 W.
– V režimu MPPT se výstupní napětí pohybuje v rozmezí 70–245 V AC (50 Hz), díky čemuž měnič při slabém slunečním záření dodává do topných těles napájení již od 70 V AC.
– V režimu STABLE je výstupní napětí udržováno na 230 V AC (50 Hz) v případě, že je ze solárních panelů získáván odpovídající výkon (napětí PV se pod zátěží drží nad hranicí 250 V DC). V případě příliš nízkého výkonu z panelů zařízení v režimu STABLE nedodává napájení ze solárního měniče do výstupních zásuvek.

4. Proč měnič generuje čistou sinusovku, když je primárně určen na ohřev vody?
Čistý sinusový průběh výstupního napětí zaručuje tichý chod bez bzučení topných spirál a umožňuje kromě běžných odporových topných těles bezpečně napájet i bojlery s elektronickým termostatem a zařízení indukčního charakteru (klimatizace, ledničky, mrazničky, oběhová čerpadla).

5. Zvládne měnič napájet dva výstupy najednou?
Ano, střídač je vybaven 1 síťovou zásuvkou typu E a 1 připojovací lištou (svorkovnicí). Na rozdíl od modelů řady Green Boost 3000 zde zásuvka a připojovací lišta fungují současně (paralelně) až do celkového součtového výkonu 5 kW (kontrolka OUTPUT SECONDARY u modelu PRO 5000 SINUS nesvítí, protože je určena jen pro modely řady 3000).

6. Mohu na AC výstup měniče zapojit proudový chránič (RCD)?
Ne. Výrobce v návodu k použití výslovně upozorňuje, že zařízení je vybaveno vlastními ochrannými prvky na straně výstupu AC i vstupu DC PV IN a použití proudových chráničů (RCD) na výstupu střídavého proudu (AC) může způsobit poruchu zařízení! Na straně DC (mezi panely a vstupem měniče) výrobce předepisuje instalaci DC bezpečnostního jističe a přepěťové ochrany (SPD).

7. Kde a jak má být střídač namontován?
Střídač musí být instalován ve svislé poloze na nehořlavý povrch (beton, kov) v suchém vnitřním prostředí (IP20). Kolem přístroje musí být zajištěna volná cirkulace vzduchu a ventilační otvory nesmí být zakryty.

8. Mohu ke střídači připojit dva bojlery (celkem 4,4 kW), aby se nahřívaly např. z panelů o výkonu 3640 Wp?
Z technického i bezpečnostního hlediska tuto variantu pro standardní domovní instalace důrazně nedoporučujeme. Měnič sice fyzicky umožňuje připojení dvou topných zařízení současně přes zásuvku a svorkovnici s celkovým limitem 5 kW, avšak obě připojená zařízení budou hřát souběžně. Při zapojení 4,4kW zátěže na solární pole o výkonu 3640 Wp tak dojde k výraznému energetickému deficitu a poklesu účinnosti ohřevu.
Kritickým problémem je však automatická funkce BYPASS. Model GREEN BOOST PRO 5000 SINUS nedisponuje funkcí kaskádového (postupného) přepínání výstupů. Pokud tedy z důvodu poklesu slunečního svitu systém přepne napájení na distribuční síť, oba bojlery zůstanou aktivní a vyvolají okamžitý odběr přes 19 A. Takto vysoký proud spolehlivě vyhodí standardní 16A domovní jistič, který je pro okruhy bojlerů nejběžnější. Pro bezpečný provoz připojte pouze takovou zátěž, která v součtu nepřekročí limity vašeho domovního jištění.

9. Pokud rozšířím sadu o další panely na celkový výkon 4550 Wp, mohu už oba bojlery s příkonem 4,4 kW připojit?
Ani v tomto případě nelze souběžné zapojení dvou bojlerů na standardní 16A okruh doporučit. Výkonnější solární pole sice během slunečného dne dodá potřebnou energii, ale neeliminuje rizika spojená s vaší elektroinstalací při přepnutí na síť. Vzhledem k tomu, že u modelu PRO 5000 SINUS není funkce postupného (kaskádového) spínání výstupů podporována, obě topná tělesa odebírají energii vždy ve stejnou chvíli.
Jakmile nastane podvečer nebo se zatáhne a zařízení aktivuje BYPASS na záložní síť, zátěž 4,4 kW se plně přesune na váš domovní rozvod. Standardní 16A jistič na takový odběr (cca 19 A) není dimenzován a vypadne. Provozování dvou bojlerů je možné pouze v případě, že máte odpovídajícím způsobem posílenou domovní elektroinstalaci a jištění, nebo pokud kaskádové přepínání vyřešíte externím nadřazeným systémem (např. stykačem s prioritním relé).

10. Z technického hlediska má střídač kapacitu 5 kW. Lze tedy připojit dva bojlery (celkem 4,4 kW), pokud jako elektrikář zajistím odpovídající jištění (20 A) a průřez vodičů (min. 4 mm²)?
Z čistě elektrotechnického hlediska toto řešení fungovat bude, ale z hlediska tepelného komfortu narazíte na fyzikální limity. Pokud přizpůsobíte přívod od rozvaděče na 20 A a průřez min. 4 mm², síťový BYPASS tuto zátěž udrží.
V praxi to ale znamená, že zařízení bude ze slunce paralelně ohřívat obě nádrže najednou. Dostupná solární energie se vždy rozdělí mezi oba bojlery a MPPT regulátor bude snižovat pracovní napětí. Výsledkem bude poloviční rychlost nárůstu teploty v obou nádržích současně. Místo abyste měli rychle ohřátý jeden bojler horké vody, budete dlouhou dobu čekat na nahřátí dvou vlažných nádrží. Pro maximální komfort doporučujeme instalaci řešit tak, aby se výkon koncentroval přednostně do jedné hlavní nádrže.

11. Proč mi displej OUTPUT VOLTAGE ukazuje „000 V“, i když je připojená síť (MAINS)?

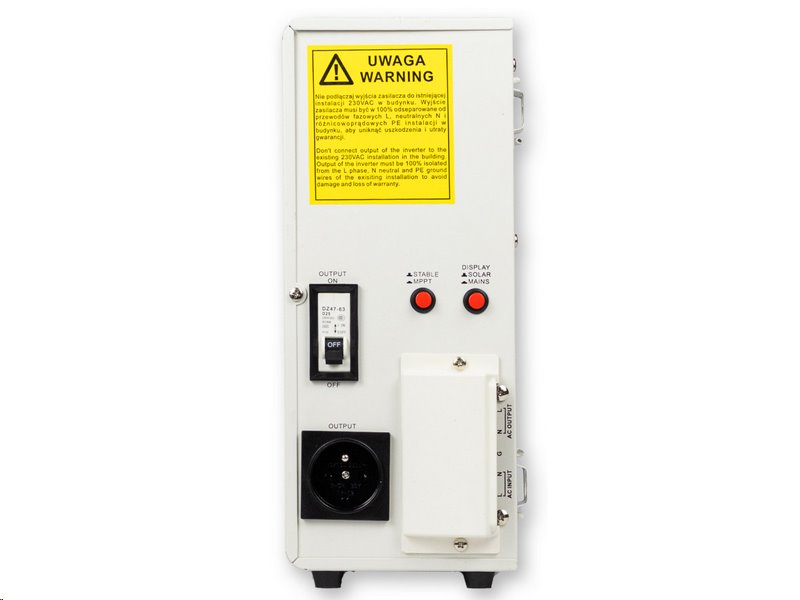

Zkontrolujte polohu pravého červeného tlačítka DISPLAY (SOLAR / MAINS) na boku přístroje. Podle návodu k použití tento přepínač určuje, které údaje displeje zobrazují:
– Pokud je tlačítkem zvolen režim SOLAR (svítí dioda SOLAR STATUS), displeje zobrazují výhradně informace z fotovoltaického systému – INPUT VOLTAGE ukazuje vstupní napětí PV a OUTPUT VOLTAGE ukazuje výstupní napětí samotného solárního střídače. Pokud je solární střídač při nízkém oslunění vypnutý, ukazuje displej v režimu SOLAR hodnotu 000 V.
– Chcete-li na displejích zobrazit vstupní a výstupní napětí ze sítě AC, přepněte boční tlačítko DISPLAY do režimu MAINS (rozsvítí se dioda MAINS STATUS).

12. Co se děje v přístroji při soumraku nebo velmi nízkém výkonu z panelů?
Přípustný pracovní rozsah napětí z panelů je 160 až 500 V DC. Při soumraku nebo velmi nízkém oslunění, kdy napětí na panelech klesá pod provozní rozsah a panely nedodávají potřebný proud, dochází na vstupní DC straně k přechodovým stavům při připojování a odpojování měřicích a spínacích obvodů. Jak výrobce přímo uvádí v návodu k použití: „U jednotlivých kusů měniče může při provozu s velkým zatížením nebo při příliš nízkém výkonu z fotovoltaických panelů dojít k aktivaci zvukového signálu a rozsvícení červené diody SYSTEM FAULT. Jedná se o normální jev vyplývající z rozdílů v citlivosti měřicích obvodů a neznamená to, že by zařízení bylo poškozené.“

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb. (a zákona č. 250/2021 Sb.) a elektromontér fotovoltaických systémů (profesní kvalifikace 26-014-H) výhradně v souladu s návodem k použití. Nepřebíráme odpovědnost za škody nebo nesprávnou funkci vzniklou v důsledku používání nebo zapojení zařízení v rozporu s pokyny uvedenými v návodu výrobce.
