Stabilizátor napětí VOLT AVR PRO 10000 (10000VA) 5AVRZP9100 3% servomotor

VOLT AVR PRO 10000 (10000VA) 5AVRZP9100 — Servomotorová stabilizace s přesností ±3 %

Spolehlivá ochrana a stabilní napětí pro citlivou techniku

Kolísání síťového napětí, podpětí na konci dlouhých venkovských vedení nebo napěťové špičky vznikající při spínání těžkých zátěží a provozu elektrocentrál představují přímé riziko pro drahou elektroniku. Běžné reléové stabilizátory reagují skokově s vysokou tolerancí odchylky až 10 %, což moderním serverům, laboratorním přístrojům ani citlivé audio technice neposkytuje dostatečnou ochranu před degradací napájecích zdrojů a neočekávanými výpadky.

Automatický stabilizátor VOLT AVR PRO 10000 řeší napájecí nestabilitu nasazením precizního servomotoru řídícího autotransformátor, který dosahuje mimořádně úzké výstupní tolerance ±3 %. Zařízení kombinuje funkci plynulého regulátoru napětí a přepěťové ochrany s celkovým výkonem 10 000 VA. Díky integrované šroubové svorkovnici pro plný výkon a dvěma výstupním zásuvkám (1× česká zásuvka s ochranným kolíkem typ E + 1× Schuko typ F) jej lze snadno integrovat jak do pevných domovních a průmyslových rozvodů, tak využít pro přímé připojení koncových spotřebičů bez nutnosti adaptérů.

Klíčové parametry a jejich přínos v praxi

• Servomotorová technologie s tolerancí ±3 % — zajišťuje plynulou a vysoce přesnou korekci napětí na stabilních 230 V bez skokových rázů typických pro reléové modely.

• Špičkový zdánlivý výkon 10 000 VA — poskytuje dostatečnou výkonovou rezervu pro napájení celých rozváděčových okruhů, dílenských strojů i serverových skříní.

• Široký rozsah vstupního napětí 130–260 V AC — spolehlivě vyrovnává hluboké propady v síti i nebezpečné přepětí zpět na jmenovitou hodnotu.

• Kombinované připojení: svorkovnice + 1× typ E (s kolíkem) + 1× Schuko (typ F) — umožňuje pevnou instalaci do rozvodu i přímé zapojení spotřebičů s českou i německou vidlicí.

• Pětinásobný systém integrovaných ochran — aktivně chrání připojenou zátěž proti přepětí, podpětí, přetížení, zkratu a přehřátí transformátoru.

• Plná kompatibilita s elektrocentrálami — účinně vyhlazuje napěťové výchylky a tlumí rušení generované spalovacími motory elektrocentrál.

• Časové zpoždění náběhu 6 sekund — zamezuje poškození spotřebičů proudovými rázy při obnovení dodávky elektrické energie.

• Vysoká provozní účinnost 98 % — minimalizuje ztrátové teplo a snižuje vlastní klidovou spotřebu zařízení na pouhých 19,9 W.

• Přehledný duální LED displej — poskytuje v reálném čase přesné údaje o vstupním i výstupním napětí a indikuje aktivované ochranné režimy.

• Robustní ocelové šasi s madly — zaručuje mechanickou odolnost a snadnou manipulaci při montáži či servisních pracích.

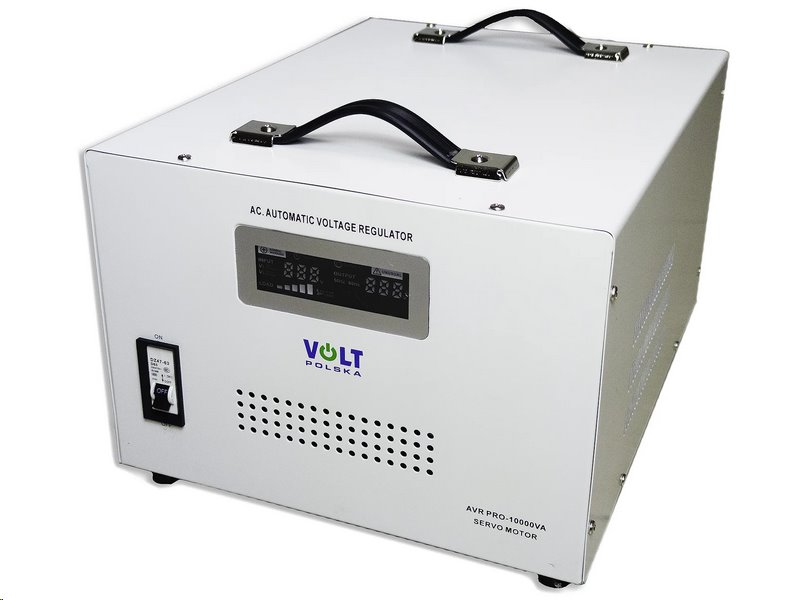

Pevná ocelová konstrukce a okamžitý přehled o stavu sítě

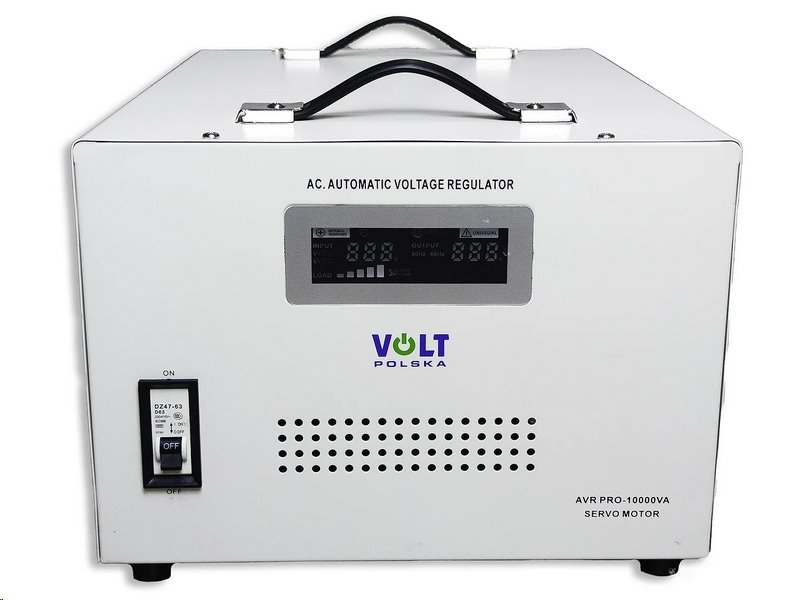

Stabilizátor je zasazen do masivní celokovové skříně s odolnou povrchovou úpravou, která účinně stíní elektromagnetické rušení a chrání vnitřní komponenty před mechanickým poškozením. Na čelní straně dominuje dvouzónový digitální LED displej, který nepřetržitě zobrazuje aktuální hodnoty vstupního i stabilizovaného výstupního napětí.

V případě nestandardních provozních stavů panel okamžitě signalizuje konkrétní událost pomocí dedikovaných indikátorů (přepětí, podpětí, přetížení a přehřátí). Provozní stav a zapnutí celého systému máte pod kontrolou díky hlavnímu vypínači DZ47-63 umístěnému přímo na předním panelu.

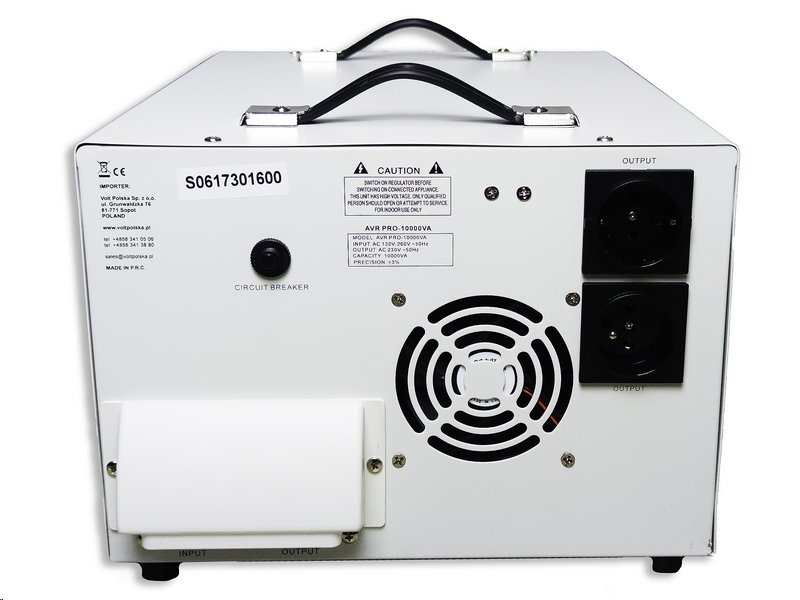

Dvě pevná horní madla usnadňují transport a usazení jednotky o hmotnosti 24 kg. Na zadní straně naleznete kromě kryté svorkovnice také jednu zásuvku s klasickým zemnicím kolíkem (typ E) a jednu zásuvku Schuko s bočními kontakty (typ F), což zajišťuje 100% kompatibilitu s jakýmkoliv kabelem.

Plynulá servomotorová regulace s účinností 98 %

Základem verze AVR PRO je plynule regulovatelný autotransformátor ovládaný rychlým servomechanismem. Na rozdíl od základních reléových stabilizátorů, které přepínají vinutí v pevných skocích a způsobují skokové napěťové změny v toleranci 8–10 %, servomotor plynule najíždí na přesnou hodnotu a udržuje odchylku výstupního napětí v úzkém pásmu do 3 %.

Zařízení pracuje s vynikající energetickou účinností 98 %, což znamená minimální provozní ztráty i při trvalém zatížení. Vnitřní uspořádání s aktivním ventilátorem efektivně odvádí teplo z výkonového jádra, přičemž vestavěný teplotní senzor v případě extrémního přetížení odpojí výstup dříve, než by mohlo dojít k poškození vinutí autotransformátoru.

Spolehlivé nasazení v serverovnách i v provozu s elektrocentrálou

• Průmyslové provozy, servery a IT infrastruktura: Při pevném zapojení do rozvaděče přes integrovanou svorkovnici stabilizuje napájení pro kompletní serverové racky, síťové prvky, telekomunikační technologie a řídicí systémy PLC, které nesnesou kolísání sítě.

• Záložní napájení z elektrocentrál a venkovské sítě: Při provozu na staveništích, dílnách nebo odlehlých objektech vyhlazuje nestabilní výstupní napětí jednofázových generátorů a chrání citlivá čerpadla, kompresory, Hi-Fi audio techniku i domácí spotřebiče připojené přes zásuvku s kolíkem typ E nebo zásuvku Schuko typ F.



Pro koho je stabilizátor určený

• Elektromontéři a servisní technici: Profesionálové vyžadující spolehlivou centrální regulaci pro pevné jednofázové rozvody v objektech s nekvalitní distribuční sítí. Zapojení svorkovnice vyžaduje odbornou elektrotechnickou kvalifikaci.

• Správci IT systémů a datových center: Uživatelé hledající robustní předřazenou ochranu před záložní UPS zdroje a citlivou výpočetní techniku.

• Majitelé rodinných domů, dílen a rekreačních objektů: Provozovatelé citlivých domácích spotřebičů, audio sestav a dílenských strojů napájených z dlouhých venkovních vedení nebo mobilních elektrocentrál.



Udržitelnost a šetrný provoz

• Vysoká účinnost 98 % — minimalizuje vlastní ztráty elektrické energie a přispívá k nízkým celkovým provozním nákladům.

• Nízká klidová spotřeba 19,9 W — zajišťuje úsporný chod při trvalém připojení k distribuční síti bez zátěže.

• Prodloužení životnosti spotřebičů — stabilní napájecí napětí 230 V bez rázů a podpětí prokazatelně prodlužuje životnost napájecích zdrojů připojených zařízení.

• Soulad se směrnicemi CE a WEEE — konstrukce splňuje evropské bezpečnostní standardy a umožňuje ekologickou recyklaci elektroodpadu po skončení životnosti.



Technické specifikace

• Model: AVR PRO 10000 (kód výrobce 5AVRZP9100) — Oficiální typové označení servomotorového stabilizátoru.

• Jmenovitý výkon: 10 000 VA — Vysoká kapacita pro napájení rozsáhlých spotřebičových sestav a celých okruhů.

• Technologie regulace: Servomotor s autotransformátorem — Zajišťuje plynulou úpravu napětí bez skokových rázů.

• Rozsah vstupního napětí: 130–260 V AC — Schopnost korigovat hluboké podpětí i výrazné přepětí v síti.

• Vstupní frekvence: 50 Hz / 60 Hz — Univerzální použití v běžných evropských rozvodných sítích.

• Výstupní napětí: 230 V AC — Standardní jmenovité napětí pro jednofázové spotřebiče.

• Přesnost výstupního napětí: ±3 % — Špičková tolerance pro bezpečný provoz citlivé elektroniky.

• Časové zpoždění sepnutí: 6 s — Ochrana proti proudovým a napěťovým špičkám po obnovení napájení.

• Provozní účinnost: 98 % — Minimální energetické ztráty přeměnou na teplo.

• Vlastní spotřeba bez zátěže: 19,9 W — Úsporný provoz v pohotovostním režimu.

• Vlastní spotřeba při zátěži: 32 W — Nízký příkon samotného řídicího a chladicího systému při práci.

• Integrované ochrany: Přepěťová, podpěťová, proti přetížení, tepelná, proti zkratu — Kompletní pětistupňová hardwarová bezpečnostní ochrana.

• Připojovací svorkovnice: Šroubový terminál (Input L/N, Output L/N, Uzemnění PE) — Umožňuje pevné zapojení plného výkonu do elektrického rozvodu.

• Výstupní zásuvky: 1× zásuvka s ochranným kolíkem (typ E / český standard) + 1× zásuvka Schuko (typ F) — Umožňuje přímé zapojení běžných přístrojových kabelů bez redukcí.

• Hlavní vypínač: Jistič DZ47-63 — Snadné a bezpečné odpojení napájení přímo z čelní strany.

• Jištění obvodu: Resetovatelný Circuit Breaker na zadním panelu — Rychlá obnova provozu po odstranění přetížení.

• Chlazení: Aktivní ventilátor s mřížkou + větrací otvory — Konstantní odvod tepla pro dlouhodobou stabilitu parametrů.

• Rozměry zařízení: 388 × 302 × 210 mm — Kompaktní rozměry vzhledem k vysokému výkonu 10 kVA.

• Hmotnost: 24 kg — Masivní konstrukce odpovídající poctivému měděnému transformátoru.

• Určení: Vnitřní suché prostory — Zařízení je navrženo pro provoz v krytých instalacích.



FAQ — Časté otázky zákazníků

1. V čem je servomotorový stabilizátor AVR PRO lepší než běžný reléový stabilizátor? Reléové stabilizátory přepínají odbočky transformátoru skokově, což způsobuje náhlé výkyvy napětí v toleranci 8 až 10 %. Servomotorový stabilizátor AVR PRO plynule otáčí sběračem po vinutí autotransformátoru, díky čemuž udržuje výstupní napětí s vysokou přesností ±3 % bez skokových přechodů, což je zásadní pro citlivou mikroelektroniku.

2. Jaké výstupní zásuvky má stabilizátor na zadním panelu? Stabilizátor je vybaven jednou zásuvkou s ochranným kolíkem (typ E, běžný český/polský/francouzský standard) a jednou zásuvkou typu Schuko (typ F s bočními zemnicími pásky). Díky tomu k němu bez jakýchkoliv redukcí připojíte jakékoliv běžné spotřebiče. Pro plný výkon 10 kVA slouží vestavěná svorkovnice.

3. Lze ke stabilizátoru VOLT AVR PRO 10000 připojit elektrocentrálu? Ano, stabilizátor je plně kompatibilní s jednofázovými elektrocentrálami. Dokáže vyrovnávat kolísání napětí způsobené nerovnoměrným zatížením motoru generátoru a tlumit síťové rušení.

4. Jakým způsobem se stabilizátor zapojuje do elektrické sítě? Pro využití plného výkonu 10 000 VA je stabilizátor vybaven zadní krytou šroubovou svorkovnicí pro vstupní a výstupní vodiče (fáze, nulový vodič a zemnění). Doplňkově nabízí dvě výstupní zásuvky (typ E a Schuko). Pevnou instalaci do rozvaděče by měla provádět osoba s elektrotechnickou kvalifikací.

5. K čemu slouží časové zpoždění (Delay) 6 sekund? Po zapnutí nebo po obnovení napájení po výpadku stabilizátor počká 6 sekund, než pustí napětí do výstupních svorek a zásuvek. Tato prodleva chrání spotřebiče (zejména kompresory chladniček, klimatizací a čerpadel) před bezprostředními náběhovými rázy v elektrické síti.

6. Jaký reálný výkon mohu na stabilizátor 10000 VA trvale připojit? Zdánlivý výkon 10 000 VA odpovídá pro čistě odporovou zátěž přibližně 8 000 W (při účiníku cos φ = 0,8). U motorových zátěží a kompresorů je nutné počítat s vysokým rozběhovým proudem a dimenzovat výkonovou rezervu podle doporučeného zátěžového diagramu (při hlubokém poklesu napětí ke 130 V klesá zatížitelnost na cca 50 %).

7. Jak jednotka reaguje, pokud vstupní napětí překročí bezpečný limit 260 V? Pokud napětí v síti překročí bezpečnou mez nebo klesne pod spodní limit, integrovaná ochrana okamžitě automaticky odpojí výstup, rozsvítí příslušnou kontrolku (Over Voltage / Under Voltage) a zabrání zničení připojených zařízení.

8. Může být stabilizátor instalován ve venkovním prostředí? Ne, zařízení je určeno výhradně pro vnitřní použití v suchých a dobře větraných prostorách, mimo dosah stříkající vody, vysoké vlhkosti a přímého slunečního záření.

9. Co znamenají chybová hlášení na LED displeji? Displej kombinuje číselné zobrazení napětí s výstražnými symboly: OVER VOLTAGE (přepětí), UNDER VOLTAGE (podpětí), OVERLOAD (přetížení nad jmenovitý výkon) a OVERHEAT (přehřátí transformátoru). Při jejich rozsvícení elektronika odpojí zátěž pro zachování bezpečnosti.
