Televes SMARTKOM 531913 digitální programovatelný zesilovač

Televes SMARTKOM 531913 — Digitální selektivita 28 dB a LTE700 ochrana

Inteligentní kanálové zesílení pro rodinné domy a malé televizní systémy

Příjem pozemního televizního vysílání DVB-T2 v lokalitách s více vysílači naráží na zásadní technické překážky. Nevyrovnané úrovně signálu mezi jednotlivými multiplexy, silné lokální vysílače přebuzující vstupní obvody a průnik interferencí z mobilních sítí 5G a LTE v pásmu 700 MHz běžně způsobují rozpad obrazu i chybovost MER. Klasické širokopásmové stožárové zesilovače zesilují celé pásmo plošně včetně šumu a rušení, což při sloučení více antén vede k vzájemné degradaci signálových cest.

Digitální programovatelný zesilovač Televes SMARTKOM 531913 tento problém eliminuje přímým digitálním zpracováním kanálů (DSP) bez kmitočtové konverze. Zařízení integruje 3 programovatelné vstupy VHF/UHF, kterým lze libovolně přiřadit až 32 vysoce selektivních filtrů s individuálním zpracováním real-time AGC. Zesilovač automaticky vyrovnává výstupní úroveň všech přijímaných kanálů v rozsahu 60 až 85 dBµV, nabízí špičkové šumové číslo 2,8 dB a kompletní konfiguraci zvládne za méně než 60 sekund buď jedním stiskem tlačítka, nebo bezdrátově přes rozhraní Bluetooth v mobilní aplikaci ASuite.

Technické parametry a přínos v televizních rozvodech

• 32 nezávislých digitálních filtrů — Umožňuje přesně vybrat a zpracovat až 32 jednotlivých televizních kanálů v pásmech VHF (kanály 5–12) a UHF (kanály 21–48) z libovolného ze tří vstupů.

• Plně automatická regulace zisku (real-time AGC) — Každý filtr disponuje vlastním obvodem automatického vyrovnání úrovně, který eliminuje kolísání signálu způsobené počasím a zajišťuje stabilní výstupní úroveň až 85 dBµV.

• Vysoká kanálová selektivita 28 dB @ 1 MHz — Umožňuje bezproblémové zesílení slabého multiplexu bezprostředně sousedícího s velmi silným kanálem bez vzájemného ovlivnění.

• Špičkové šumové číslo 2,8 dB — Zachovává maximální modulační odstup MER a umožňuje stabilní zpracování signálů s nízkou vstupní úrovní od 40 dBµV.

• Integrovaný SAW filtr pro LTE700 / 5G — Akustický filtr s povrchovou vlnou (SAW) s velmi strmou křivkou útlumu spolehlivě odřezává frekvence nad 694 MHz a chrání rozvod před interferencemi mobilních operátorů.

• Automatické napájení předzesilovačů (12 V / 70 mA) — Inteligentní systém v režimu AUTO sám detekuje přítomnost předzesilovače v anténě a sepne napájení; v případě zkratu na vedení obvod automaticky odpojí.

• Bezdrátová konfigurace Bluetooth přes aplikaci ASuite — Pohodlné nastavení kanálů, jemné doladění úrovní v krocích ±3 dB a diagnostika přímo z chytrého telefonu se systémem Android nebo iOS v českém jazyce.

• Autoprogramování do 1 minuty — Dlouhý stisk tlačítka READJUST spustí automatický sken všech vstupů, vybere nejsilnější kanály, přiřadí jim filtry a nastaví vyvážený výstup.

• Vnitřní napájecí zdroj s pasivním vstupem SAT-MIX — Dodávaná napájecí jednotka umožňuje sloučit satelitní mezifrekvenci (950–2150 MHz) s napájením LNB konvertoru do jediného koaxiálního svodu k televizním zásuvkám.

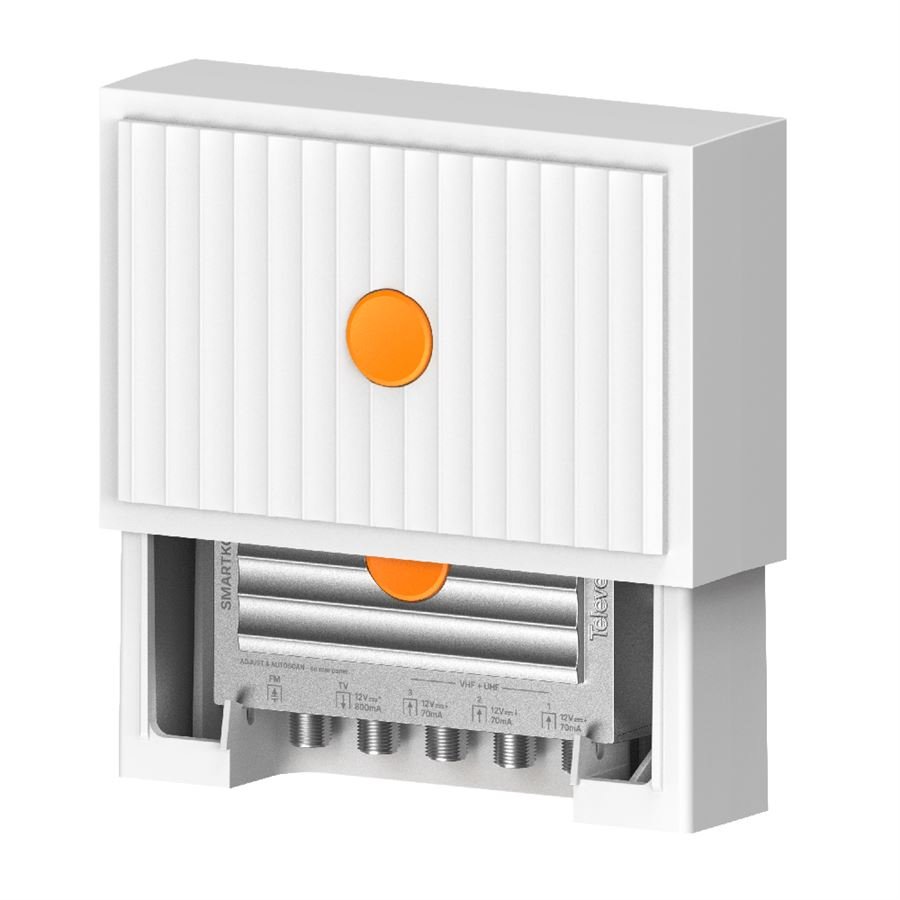

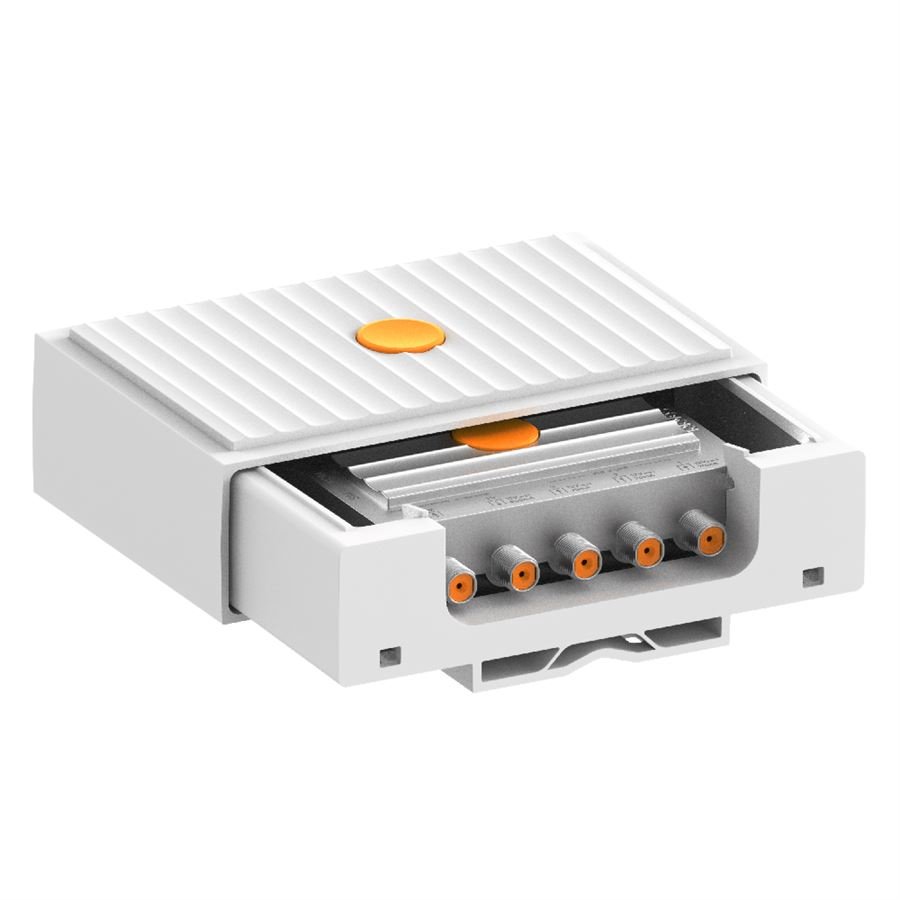

• Stíněné šasi Zamak v UV odolném krytu (IP23) — Zinková slitina Zamak poskytuje maximální elektromagnetické stínění proti vnějšímu rušení, zatímco vnější plastový kryt z bílého ABS odolává UV záření dle normy ISO 4892-3:2016.



Od montáže na stožáru po první stisk tlačítka: Bezproblémová instalace v praxi

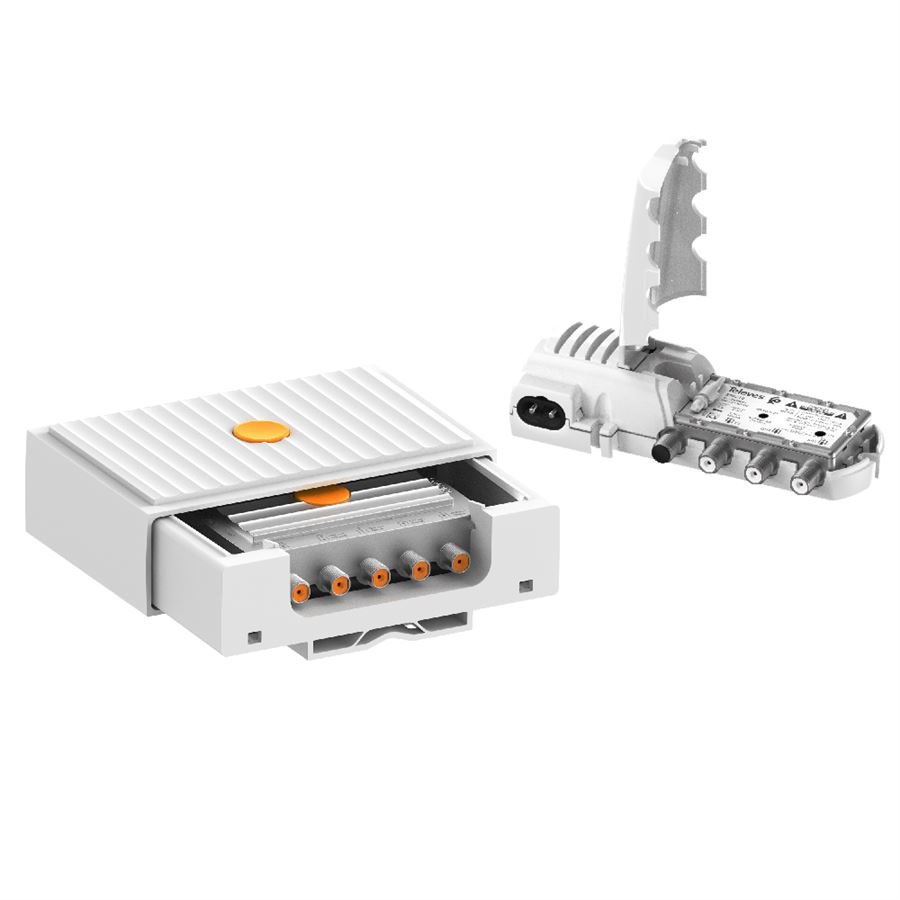

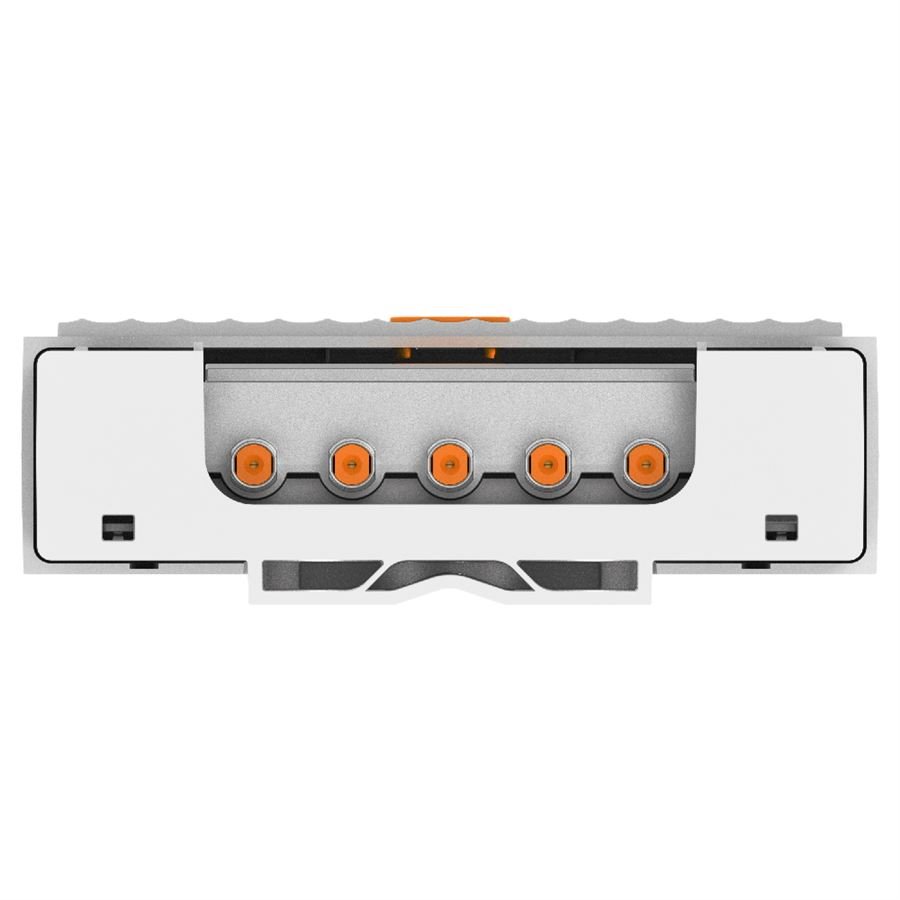

Konstrukce zesilovače Televes SMARTKOM vychází z požadavků na rychlou montáž bez zbytečného nářadí v exponovaných podmínkách na střeše. Venkovní jednotka je až o 30 % kompaktnější než předchozí modulární systémy, což zjednodušuje její uchycení na stožár pomocí přiložené stahovací pásky. Výklopný plastový kryt chrání celou připojovací lištu s konektory typu F a umožňuje pohodlné zavedení koaxiálních kabelů zespodu. Součástí balení je pět vodotěsných pryžových průchodek, které spolehlivě zabraňují vniknutí vlhkosti k dielektriku kabelu.

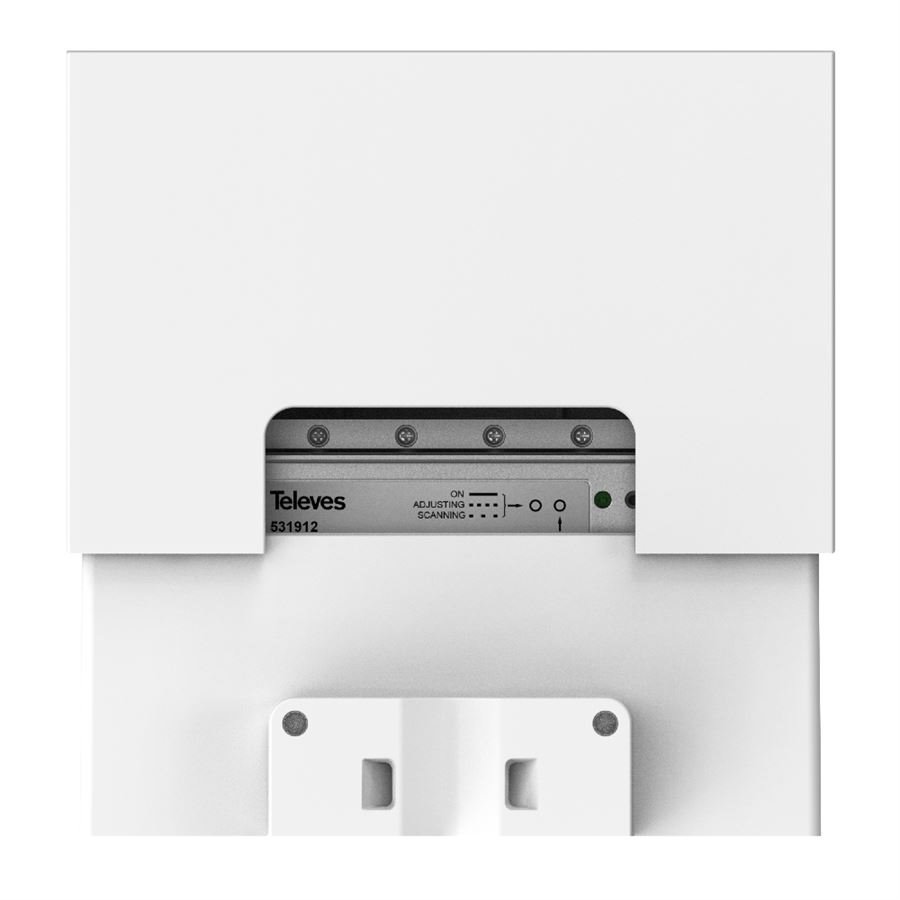

Po osazení venkovní jednotky a propojení s vnitřním napájecím zdrojem po jediném koaxiálním kabelu není nutné na stožár lézt s měřicím přístrojem. Zesilovač lze uvést do provozu přímo z obytného prostoru. Napájecí jednotka ref. 550210 obsahuje duplicitní programovací tlačítko READJUST i integrovaný Bluetooth vysílač, takže veškeré ladění probíhá v suchu a bezpečí interiéru. Stavové vícebarevné LED diody na obou jednotkách okamžitě informují o probíhajícím skenování, ladění i provozním stavu.

Digitální filtrace kanál po kanálu a stabilní úroveň 85 dBµV

Tradiční analogové stožárové zesilovače disponují širokopásmovou regulací, kde utlumení silného kanálu způsobí ztrátu slabého signálu. SMARTKOM 531913 pracuje s digitální architekturou, kdy je každý ze 32 kanálových filtrů řízen samostatným procesorem. Pokud na vstup dorazí signál o úrovni 45 dBµV z jednoho směru a 75 dBµV ze směru jiného, interní obvody AGC dorovnají oba multiplexy na identickou zvolenou úroveň, například 82 dBµV, s tolerancí v desetinách decibelu.

Zesílení dosahuje hodnoty až 45 dB pro pásma VHF i UHF. Díky strmosti digitálních filtrů s potlačením 28 dB na vzdálenosti pouhého 1 MHz od hrany kanálu zvládne SMARTKOM zpracovat i multiplexy na bezprostředně sousedících kanálech. To je klíčový rozdíl oproti běžným pásmovým zesilovačům, které při přítomnosti sousedních silných frekvencí generují intermodulační produkty a zásadně zhoršují chybovost bitového toku (BER). Celkový maximální výstupní výkon 85 dBµV zůstává stabilní bez ohledu na to, zda zesilujete 5 nebo plných 32 kanálů.

Profesionální diagnostika přes ASuite a řešení složitého příjmu v terénu

Aplikace Televes ASuite zpřístupňuje pokročilé funkce, které byly dříve vyhrazeny pouze drahým programovatelným ústřednám:

• Scénář 1: Příjem ze dvou různých směrů a přeshraniční multiplexy (B2C / Rodinný dům) Typická instalace vyžaduje směrovou anténu na český vysílač a druhou anténu na polské nebo slovenské programy. Signály z přeshraničního vysílače bývají podstatně slabší a často se kříží s odrazy od terénu. SMARTKOM na vstupu 1 vyfiltruje české kanály a na vstupu 2 zachytí přeshraniční vysílání. Algoritmus zabrání duplicitám – pokud se stejný kanál objeví na obou anténách, systém automaticky zvolí větev s lepším signálem. V aplikaci ASuite lze následně u slabšího zahraničního multiplexu ručně přidat +2 dB pro kompenzaci ztrát na delším kabelovém rozvodu.

• Scénář 2: Rozvod pro menší penzion s integrací SAT a FM rádia (B2B) V komerčním objektu je nutné do jednoho páteřního rozvodu sloučit pozemní DVB-T2, rozhlasové vysílání FM a satelitní signál pro satelitní přijímač na recepci. SMARTKOM využívá pasivní vstup pro FM rádio (87,5–108 MHz) na stožárové jednotce a na vnitřním zdroji nabízí dedikovaný port SAT-MIX (950–2150 MHz) s průchodem napájení pro LNB. Celá konfigurace budovy se po odladění v aplikaci ASuite jednoduše vyexportuje do souboru v telefonu. Při servisu nebo montáži identického objektu stačí profil nahrát zpět do zařízení za 5 sekund.



Pro koho je produkt určený

• Profesionální montážníci a anténní technici: Profesionálové ocení úsporu času při oživování systému, možnost přesné správy kanálů bez nutnosti nosit na střechu spektrální analyzátor a možnost ukládání instalačních profilů v aplikaci ASuite pro rychlou archivaci zakázek.

• Majitelé rodinných domů a nároční kutilové: Uživatelé vyžadující bezchybný příjem na více televizorech v domě získají zařízení s plně automatickým nastavením jedním tlačítkem, které nevyžaduje hluboké radiotechnické znalosti a spolehlivě vyřeší rušení z moderních 5G sítí.

• Správci ubytovacích zařízení a menších bytových domů: Pro objekty s rozvodem do 10–15 zásuvek představuje SMARTKOM kompaktní náhradu za rozměrné domovní stanice, přičemž zaručuje nepřetržitou stabilitu signálu díky nezávislému napájení a automatickému zisku.



Udržitelnost a provozní efektivita

Televes SMARTKOM 531913 je navržen s ohledem na minimální energetickou náročnost a dlouhou životnost komponent. Celkový příkon vnitřního zdroje činí maximálně 14 W i při plném zatížení včetně napájení externích předzesilovačů. Vnitřní jednotka je vybavena funkcí automatického uspání Bluetooth vysílače po 2 hodinách nečinnosti. Toto řešení nejenže šetří elektrickou energii, ale zároveň eliminuje zbytečné elektromagnetické vyzařování v interiéru a uvolňuje rádiové spektrum. Konstrukce ze slitiny Zamak a plastu ABS je plně recyklovatelná a výrobek splňuje evropské směrnice CE, RED i požadavky na bezplatný zpětný odběr elektroodpadu WEEE / RAEE.

Technické specifikace

• Výrobce: Televés S.A.U. (Španělsko) — Garance evropského vývoje a robotické výroby.

• Objednací kód (Ref.): 531913 — Tovární označení kompletní sady zesilovače a zdroje.

• Označení venkovní jednotky: Ref. 531912 — Samostatný stožárový programovatelný zesilovač.

• Označení vnitřní jednotky: Ref. 550210 — Napájecí zdroj 12 V s integrovaným Bluetooth modulem.

• Kód EAN13: 8424450323847 — Mezinárodní čárový kód položky.

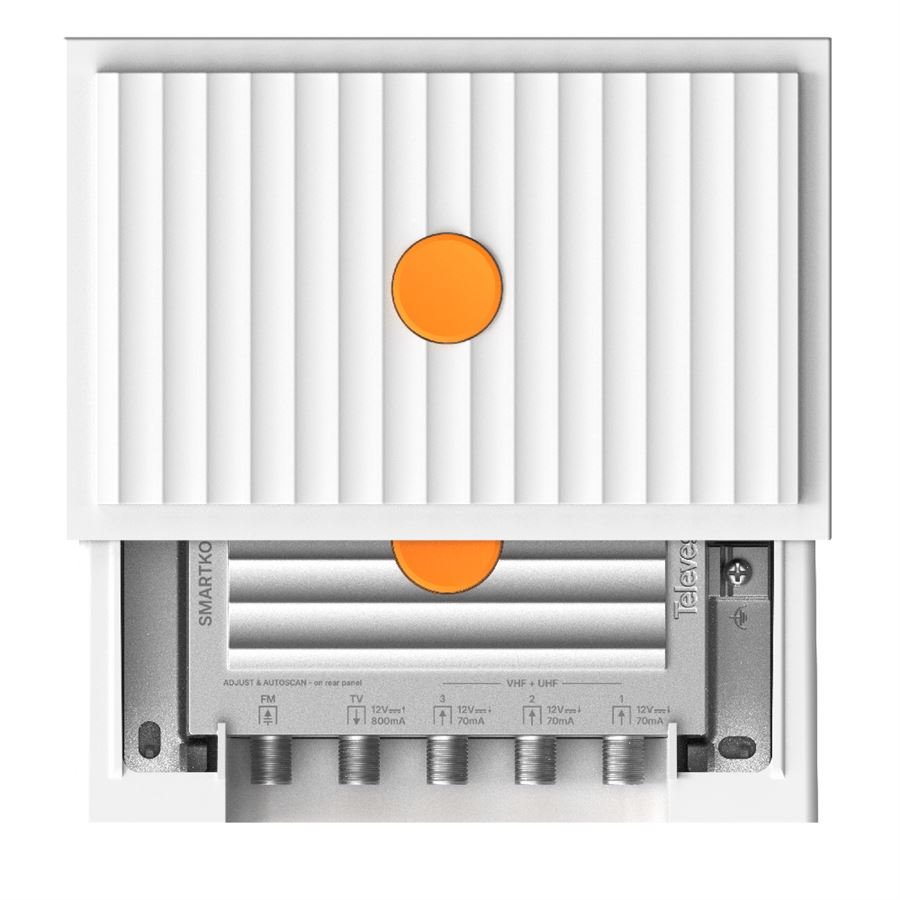

• Počet vstupů venkovní jednotky: 4 (3× programovatelný VHF/UHF + 1× FM) — Umožňuje připojení až tří televizních antén a jedné rozhlasové antény.

• Počet výstupů venkovní jednotky: 1 — Sloučený televizní signál do jednoho koaxiálního svodu.

• Frekvenční rozsah VHF vstupů: 174–230 MHz (kanály 5–12) — Plná podpora III. televizního pásma a digitálního rádia DAB+.

• Frekvenční rozsah UHF vstupů: 470–694 MHz (kanály 21–48) — Standardizované pásmo DVB-T2 po oříznutí pásma 700 MHz.

• Frekvenční rozsah FM vstupu: 87,5–108 MHz — Příjem analogového VKV/FM rozhlasu.

• Celkový počet programovatelných filtrů: 32 — Až 32 samostatných kanálů libovolně přiřaditelných k jednotlivým vstupům.

• Počet kanálů na jeden filtr: 1 — Každý filtr zpracovává přesně jeden kanál o šířce 7 nebo 8 MHz.

• Zesílení v pásmu VHF/UHF: 45 dB — Dostatečný zisk i pro rozsáhlejší kabelové trasy v domě.

• Zesílení v pásmu FM: -1 dB — Pasivní sloučení signálu bez rizika přebuzení širokopásmovým rozhlasem.

• Regulace zisku VHF/UHF: Automatická (real-time AGC) — Zajišťuje stálou úroveň bez manuálního zásahu při změnách počasí.

• Jemná manuální regulace na filtr: ±3 dB (v aplikaci ASuite) — Možnost individuální korekce úrovně konkrétního vysílače.

• Šumové číslo: 2,8 dB (pro VHF i UHF) — Extrémně čistý signál s minimálním vneseným šumem pro vysoké MER.

• Rozsah vstupní úrovně signálu: 40 až 80 dBµV — Schopnost zpracovat velmi slabé i silné místní signály.

• Rozsah nastavení výstupní úrovně VHF: 57 až 82 dBµV — Výstupní napětí optimalizované pro III. pásmo.

• Rozsah nastavení výstupní úrovně UHF: 60 až 85 dBµV — Dostatečný výkon pro rozbočení do více zásuvek bez dalšího zesilovače.

• Selektivita filtrů se sousedními kanály: 28 dB @ 1 MHz — Ostré oddělení vedle sebe vysílaných multiplexů.

• Selektivita filtrů bez sousedních kanálů: 12 dB @ 8 MHz — Vysoké potlačení nežádoucích kmitočtů mimo laděné pásmo.

• Potlačení LTE pásma: Integrovaný SAW filtr (odolnost vůči 4G i 5G sítím) — Zamezuje zarušení vstupu mobilními vysílači.

• Napájení předzesilovačů: 12 V DC / 70 mA na vstupech VHF/UHF (volby ON / OFF / AUTO) — Zesilovač sám napájí aktivní dipóly nebo předzesilovače s ochranou proti zkratu.

• Napájení venkovní jednotky: 12 V DC / 800 mA po koaxiálním kabelu — Žádný přívod 230 V na střechu, napájení probíhá z bytu.

• Frekvenční rozsah zdroje TV-MIX: 47–862 MHz — Průchod pro televizní a rozhlasové signály.

• Frekvenční rozsah zdroje SAT-MIX: 950–2150 MHz — Přímý vstup a sloučení pro satelitní LNB s průchodem napájení ze satelitního přijímače.

• Průchozí útlum zdroje: < 2 dB — Zanedbatelná ztráta signálu při průchodu napájecí výhybkou.

• Síťové napájení zdroje: 220–230 V AC, 50/60 Hz — Připojení do běžné zásuvky přiloženým kabelem.

• Maximální příkon zdroje: 14 W — Nízká spotřeba energie šetří provozní náklady.

• Pracovní teplota: -5 °C až +45 °C — Spolehlivý celoroční provoz v podkroví i na venkovním stožáru.

• Stupeň krytí venkovní jednotky: IP23 — Ochrana proti vniknutí vody při dešti na venkovním stožáru.

• Stupeň krytí napájecího zdroje: IP20 — Určeno pro bezpečnou montáž v suchém interiéru.

• Konektory: Šroubovací F (zásuvka / female) — Standardní VF konektor pro spolehlivý kontakt a impedanční přizpůsobení 75 Ω.

• Materiál šasi: Tlakově litá slitina Zamak — Zajišťuje mechanickou tuhost a elektromagnetické stínění.

• Rozměry venkovní jednotky (bez krytu): 125 × 89 × 31 mm — Kompaktní modulární tělo.

• Rozměry venkovní jednotky (s krytem): 134 × 125 × 41 mm — Snadné umístění na libovolný anténní stožár.

• Rozměry napájecího zdroje: 146 × 53 × 25 mm — Úzké provedení vhodné i do rozvodnice nebo za TV nábytek.

• Hmotnost venkovní jednotky: 0,359 kg (samotná elektronika) / 0,406 kg (s venkovním krytem) — Minimální zatížení stožáru.

• Hmotnost napájecího zdroje: 0,286 kg — Lehké provedení pro montáž na stěnu.

• Komunikační rozhraní: Bluetooth v napájecím zdroji — Bezdrátový dosah v rámci místnosti pro pohodlnou správu.

• Podporované aplikace: Televés ASuite (Android, iOS) — Bezplatná obslužná aplikace v českém jazyce.

• Soulad s normami: CE, RED compliant — Schváleno pro provoz v EU dle směrnice o rádiových zařízeních.

• Obsah balení: Zesilovač SMARTKOM (531912) s krytem na stožár, napájecí zdroj (550210), napájecí kabel 230 V, imbusový klíč, 5× F-konektor, 5× těsnicí průchodka, stahovací páska.



FAQ — Časté otázky zákazníků

1. Jak funguje automatické napájení předzesilovačů v anténách? Zesilovač SMARTKOM nabízí pro každý ze tří programovatelných vstupů volbu napájení ON, OFF nebo AUTO. V režimu AUTO systém během inicializace změří impedanci na vstupu. Pokud detekuje přítomnost aktivního prvku (např. antény BOSS s vestavěným předzesilovačem), automaticky pošle do kabelu napětí 12 V DC (max. 70 mA). V případě pasivní antény zůstává napájení odpojeno, což chrání zařízení i vedení před zkratem.

2. Proč se po určité době odpojí Bluetooth připojení? Z důvodu úspory elektrické energie a minimalizace vysokofrekvenčního vyzařování v objektu se integrovaný Bluetooth modul ve zdroji po 2 hodinách provozu automaticky vypne. Pro opětovné spárování stačí napájecí zdroj krátce odpojit ze zásuvky 230 V a znovu zapojit. Tento časový interval lze navíc v aplikaci ASuite upravit podle preferencí technika.

3. Lze zesilovač zprovoznit bez chytrého telefonu a aplikace? Ano, SMARTKOM je vybaven funkcí plně automatického nastavení přímo z hardwaru. Po zapojení všech kabelů stačí stisknout a podržet tlačítko READJUST po dobu delší než 5 sekund (buď na venkovním zesilovači, nebo na vnitřním zdroji). Zelená LED začne pomalu blikat a zařízení samo proskenuje pásma, vybere nejsilnější kanály, přiřadí jim filtry a nastaví vyvážený výstup do 1 minuty.

4. Jaký je rozdíl mezi krátkým a dlouhým stiskem tlačítka READJUST? Dlouhý stisk (> 5 s) spustí kompletní autoprogramování: zařízení smaže stávající tabulku kanálů, provede nový hloubkový průzkum pásem a vytvoří novou konfiguraci. Krátký stisk (< 3 s) slouží k přelaďovacímu dorovnání: nehledá nové kanály, ale provede okamžité vyvážení úrovní u již dříve nalezených nebo v aplikaci nastavených kanálů (např. při sezónním zakolísání příjmu vlivem vzrostlé vegetace).

5. Ztratí SMARTKOM nastavení při výpadku elektrického proudu? Neztratí. Veškerá konfigurace kanálů, nastavené výstupní úrovně i napájení předzesilovačů jsou zapsány v energeticky nezávislé flash paměti zesilovače. Po obnovení dodávky proudu začne zařízení okamžitě pracovat v původně nastaveném stavu bez nutnosti zásahu obsluhy.

6. Jak SMARTKOM řeší rušení ze sítí 5G a LTE? Zesilovač obsahuje precizní SAW filtr (Surface Acoustic Wave), který zajišťuje velmi strmé potlačení pásma nad 694 MHz. Mobilní vysílače operátorů v pásmu 700 MHz ani 800 MHz tak nezpůsobují přebuzení vstupních nízkošumových tranzistorů a televize netrpí výpadky signálu při datovém provozu v okolí.

7. Mohu do koaxiálního rozvodu sloučit i satelitní signál? Ano, dodávaný vnitřní napájecí zdroj ref. 550210 obsahuje samostatný vstup SAT-MIX (950–2150 MHz). Do tohoto konektoru přivedete koaxiální kabel od satelitního LNB konvertoru. Zdroj signál pasivně sloučí s pozemním TV vysíláním do jednoho výstupního kabelu a zároveň umožňuje bezpečný průchod napájecího napětí i ovládacích tónů ze satelitního přijímače (STB) přímo do LNB.

8. Co znamenají barevné sloupce v aplikaci ASuite? Při zobrazení vyvážených kanálů v aplikaci indikují barvy konkrétní fyzický vstup na stožáru: oranžová barva označuje kanály přijímané ze vstupu V+UHF 1, modrá barva ze vstupu V+UHF 2 a zelená barva ze vstupu V+UHF 3. Šedou barvou jsou označeny kanály obsazené jiným vstupem a bílou neobsazené pozice. Přímo v tomto grafickém rozhraní můžete tahem prstu provádět jemné doladění v rozsahu ±3 dB.

9. Zvládne SMARTKOM i digitální rozhlasové vysílání DAB+? Ano, vstupy VHF pokrývají kmitočty 174–230 MHz, což odpovídá televizním kanálům 5 až 12, kde je v České republice šířeno také digitální rozhlasové vysílání standardu DAB+. Tyto kanály lze filtrovat a zesilovat stejně precizně jako televizní multiplexy.
