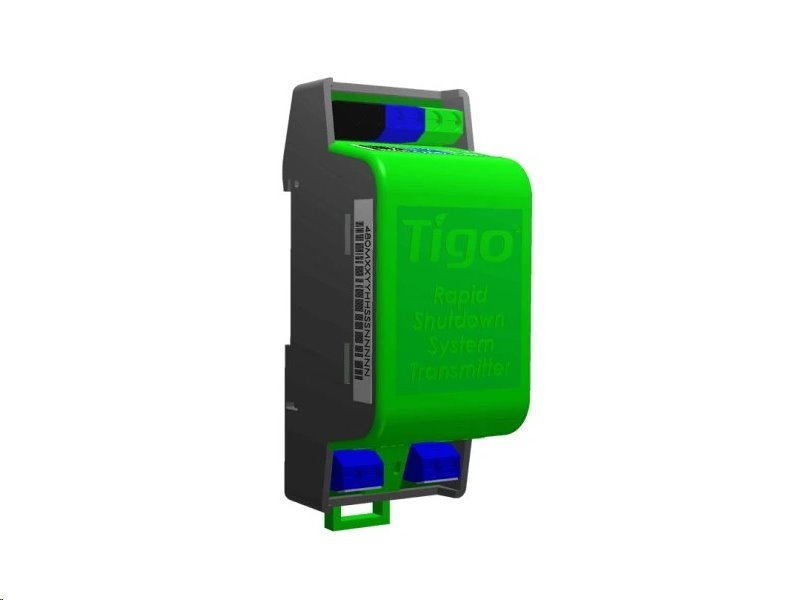

Tigo vysílač RSS Transmitter (Rapid Shutdown System) 1x vysílač + 2x jádro (cívky)

Vysílač Tigo Rapid Shutdown System (RSS) - spolehlivé a bezpečné řešení pro fotovoltaiku

Vysílač Tigo Rapid Shutdown System (RSS) je klíčovou součástí moderních FV systémů, která zajišťuje rychlé vypnutí na úrovni modulu v souladu s přísnými bezpečnostními normami.

Ve spojení s jednotkami Tigo TS4-A-F/2F MLPE poskytuje maximální ochranu při instalaci, údržbě i v nouzových situacích.


Klíčové vlastnosti vysílače Tigo RSS


• Rychlé vypnutí na úrovni modulu – splňuje NEC 690.12 (2017, 2020, 2023)

• Automatické i manuální vypnutí pro maximální bezpečnost

• Komunikace PLC – přenos signálu přímo přes vodiče FV stringů

• Technologie Pure Signal – synchronizace více vysílačů bez rušení

• Podpora až 10 stringů na jedno jádro (max. 30 panelů na string)

• Vysoká kompatibilita – funguje s většinou měničů na trhu

• Snadná a rychlá instalace díky dvoubarevnému jádru a kompaktním rozměrům

• Nízká spotřeba energie – průměrný příkon pouze 0,85 W

• Odolné provedení – krytí IP68, rozsah provozních teplot -40 až +85 °C

• Ekonomické řešení – snižuje náklady na instalaci i provoz


Maximální bezpečnost podle norem NEC


Vysílač Tigo RSS plně splňuje požadavky norem NEC 690.12 (2017, 2020, 2023), což zaručuje nejvyšší úroveň bezpečnosti při provozu fotovoltaických instalací. Díky možnosti automatického i manuálního vypnutí dokáže v případě nouze okamžitě odpojit panely a chránit tak instalaci i osoby v jejím okolí.


Pokročilá technologie Pure Signal


Unikátní technologie Pure Signal synchronizuje keep-alive signál mezi více vysílači a minimalizuje tak riziko rušení. Díky tomu lze vysílač Tigo RSS bez problémů škálovat od malých rezidenčních projektů až po rozsáhlé průmyslové instalace.


Efektivní komunikace a snadná integrace

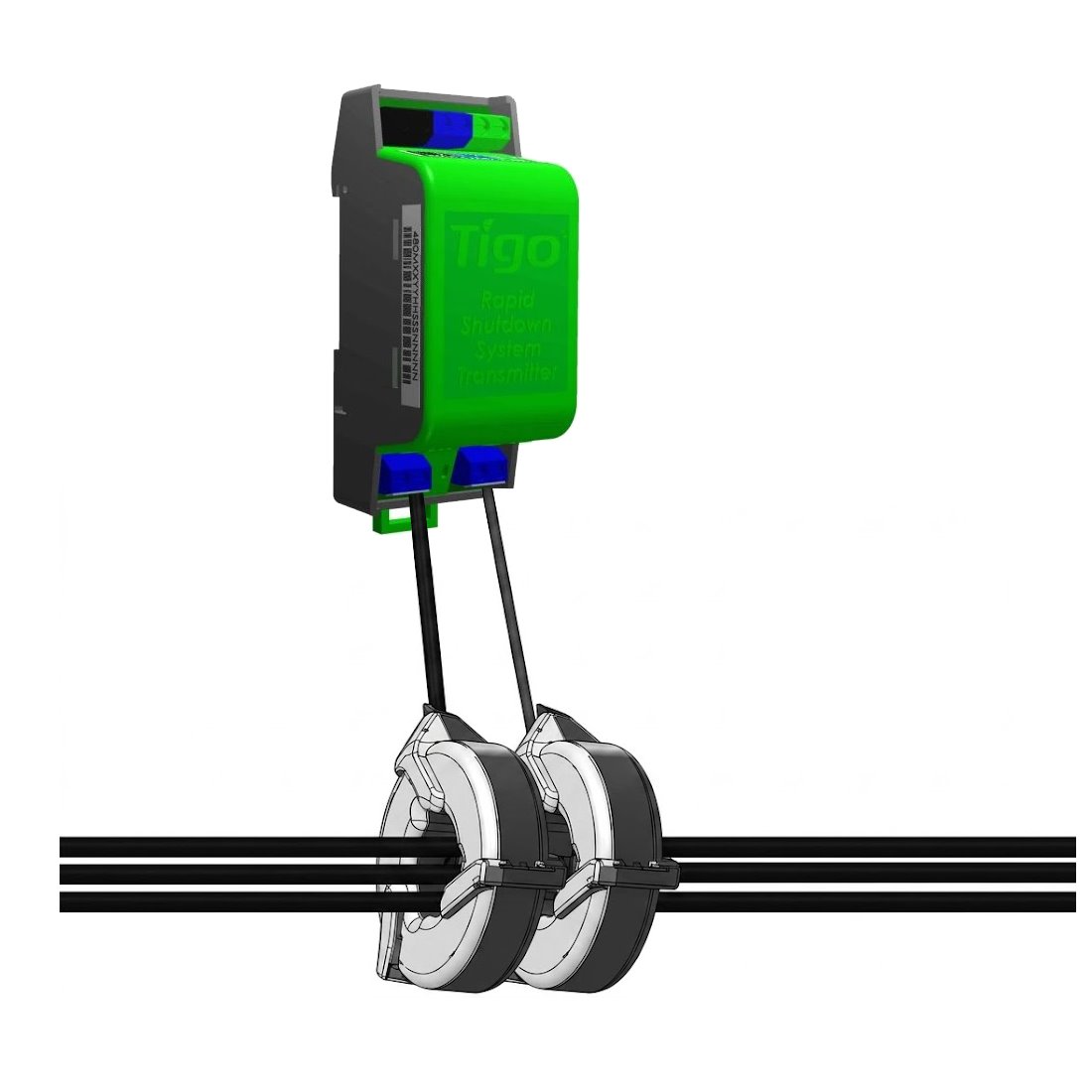

Zařízení využívá komunikaci PLC (Power Line Communication), která posílá signály přímo přes vodiče FV řetězců. Díky možnosti připojení až 10 stringů na jedno jádro dokáže vysílač obsloužit i rozsáhlé instalace s vysokým výkonem. Dvoubarevné jádro zajišťuje správnou polaritu a zjednodušuje instalaci.


Nižší náklady a rychlá montáž


Kromě bezpečnosti přináší Tigo RSS i ekonomické výhody. Díky jednoduché a rychlé instalaci se snižují montážní časy a tím i celkové náklady systému. Kompatibilita s většinou běžně dostupných měničů zaručuje univerzální využití bez nutnosti speciálních úprav.


Technické specifikace vysílače Tigo RSS


• Vstupní napětí vysílače: 12 V DC ±2 % – napájení s přesnou stabilitou.

• Vstupní proud vysílače: 1 A – nízká spotřeba při provozu.

• Příkon (max./průměrný): 5,5 W / 0,85 W – energeticky úsporný provoz.

• Pohotovostní režim: 0,06 W – minimální odběr při nečinnosti.

• Max. počet stringů na jádro: 10 – možnost obsluhy více řetězců FV panelů.

• Maximální délka kabelu k poslednímu vysílači: 30 m – flexibilita při instalaci.

• Jádro vodiče: 18 AWG, délka 500 mm – robustní a spolehlivé provedení.

• Max. proud na jedno jádro: 160 A – vysoká proudová kapacita.

• Max. napětí na řetězci: 1500 V DC – vhodné i pro výkonné FV systémy.

• Max. počet FV modulů na string: 30 – univerzální řešení i pro velké instalace.

• Provozní teplota: -40 až +85 °C – spolehlivý chod v extrémních podmínkách.

• Teplota krytu: -20 až +50 °C – zaručená odolnost v běžných podmínkách.

• Krytí: IP68, NEMA 3R – odolnost proti prachu, vodě a venkovnímu prostředí.

• Rozměry krytu (V/Š/H): 270 × 170 × 110 mm – kompaktní provedení pro snadnou instalaci.

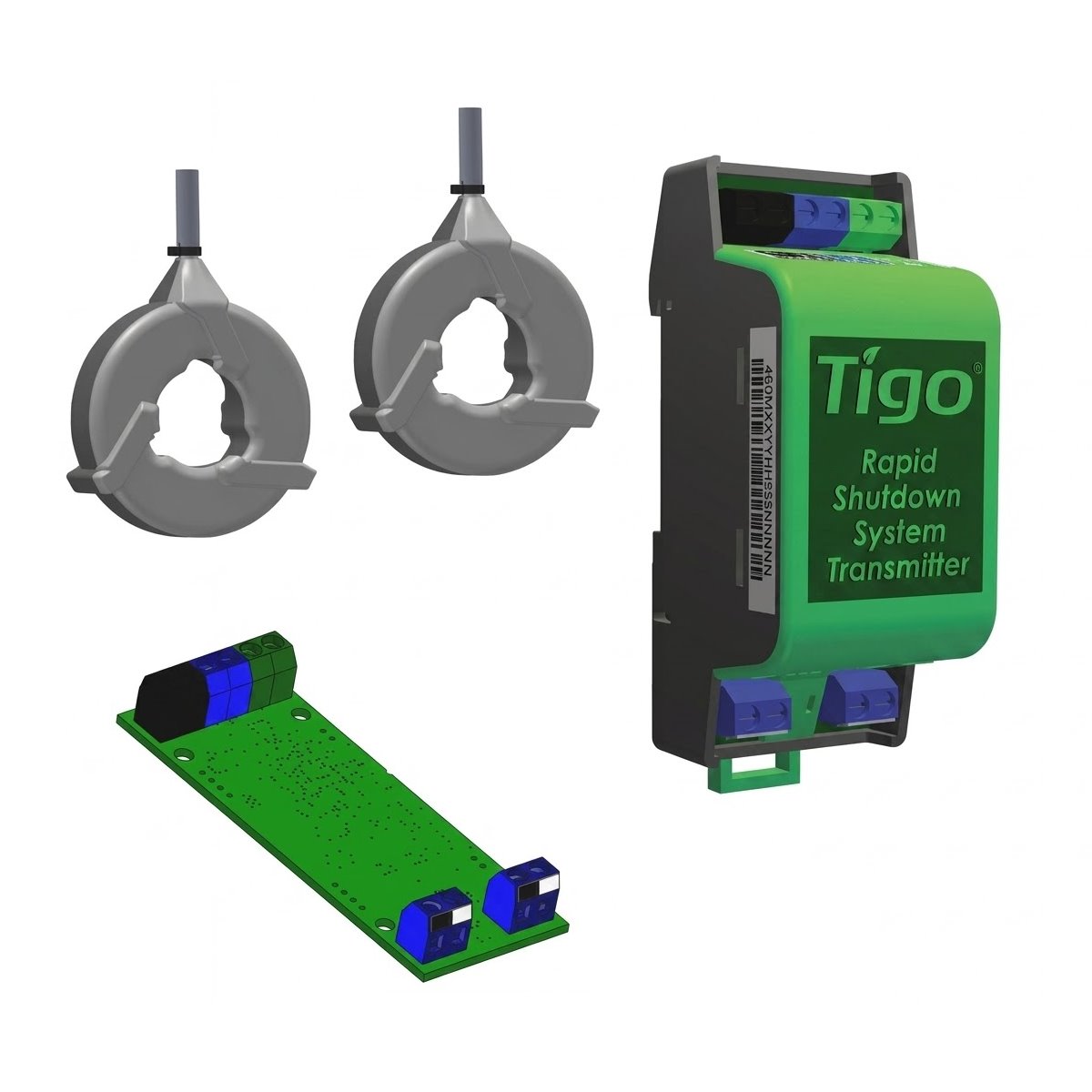

Součástí balení


• 2× PLC cívka

• 1× RSS vysílač

• 1× DIN lišta

⚠️ Součástí balení není 12V zdroj pro napájení vysílače.

FAQ – Časté dotazy k vysílači Tigo RSS


1. K čemu vysílač Tigo RSS slouží?
Slouží k vysílání tzv. keep-alive signálu do jednotek Tigo TS4-A-F/2F MLPE, aby umožnil rychlé vypnutí FV panelů v souladu s bezpečnostními normami.

2. Je kompatibilní s mým měničem?
Ano, vysílač Tigo RSS je kompatibilní s většinou běžně dostupných měničů na trhu bez nutnosti speciálních úprav.

3. Kolik stringů zvládne jeden vysílač obsloužit?
Jedno jádro obslouží až 10 stringů s maximálně 30 panely na string.

4. Lze použít více vysílačů v jedné instalaci?

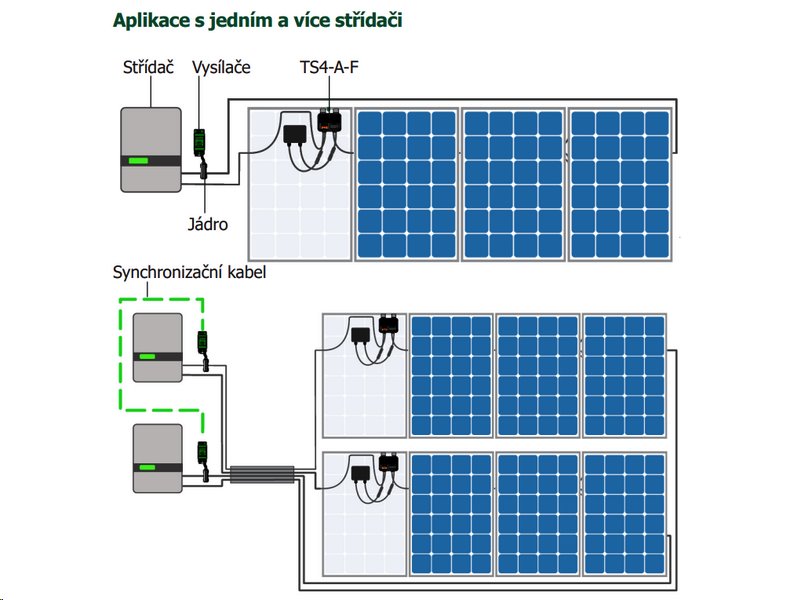

Ano, díky technologii Pure Signal je možné propojit více vysílačů do jedné série a synchronizovat jejich signál až do vzdálenosti 30 metrů.

5. Jaká je spotřeba energie?
Vysílač je velmi úsporný – průměrná spotřeba je pouze 0,85 W, v pohotovostním režimu dokonce jen 0,06 W.

6. Jaká je odolnost proti povětrnostním vlivům?
Zařízení má krytí IP68, takže je odolné proti prachu, vlhkosti a vodě, a lze jej bezpečně instalovat i ve venkovních podmínkách.


Důležitá poznámka k reklamacím


V případě fotovoltaických produktů je často nutné reklamaci konzultovat přímo s výrobcem Tigo Energy. Pro zahájení procesu je potřeba vytvořit Ticket na jejich oficiálních stránkách, kde proběhne vzdálená diagnostika:

👉 https://support.tigoenergy.com/hc/en-us/requests/new
