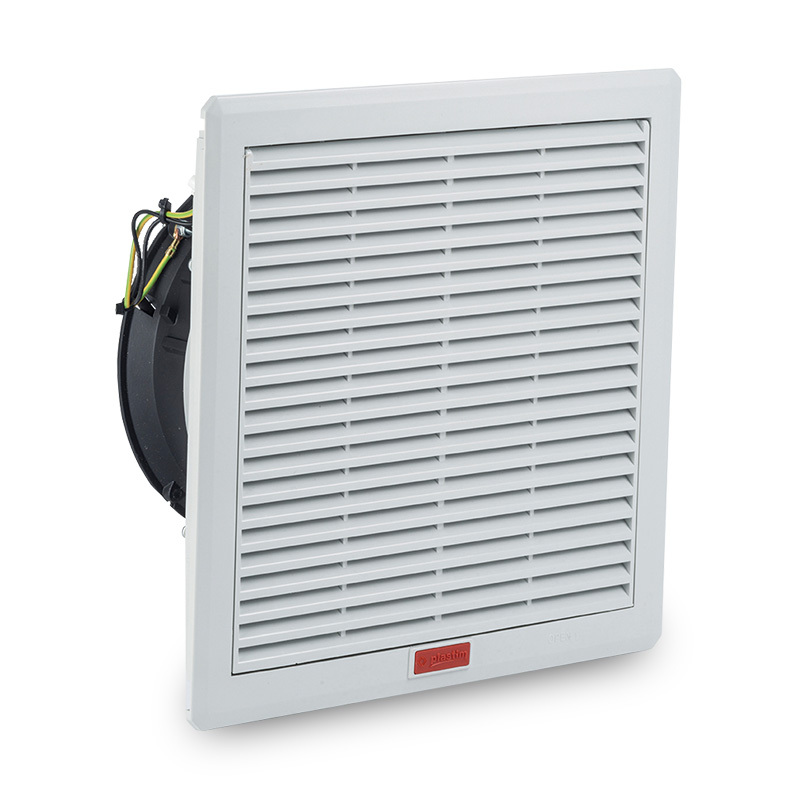

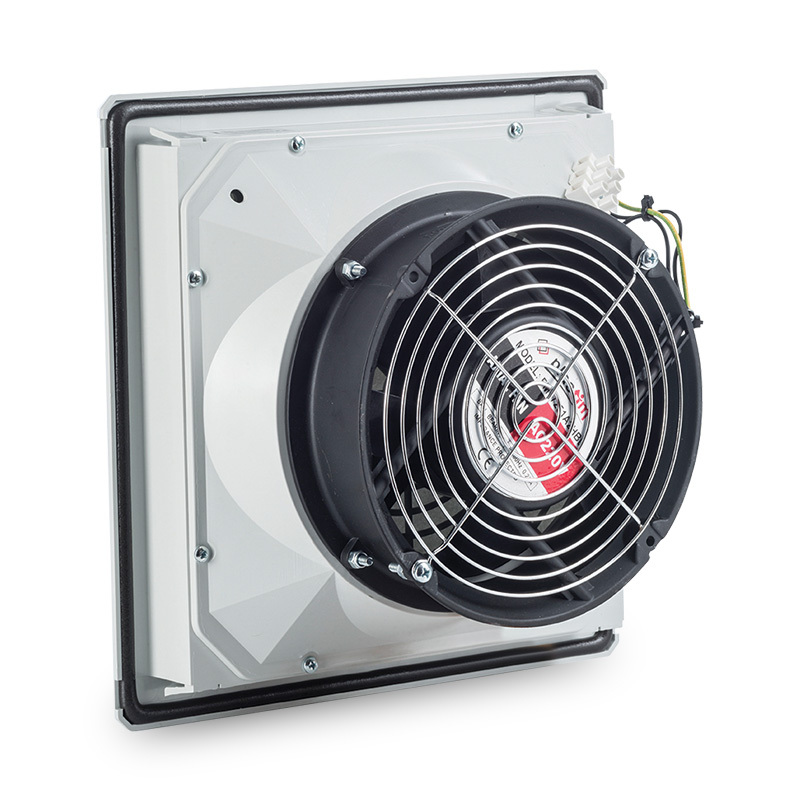

Ventilátor Plastim PTF 3500 s filtrem, pro rackové skříně

Ventilátor Plastim PTF 3500 s filtrem, pro rackové skříně — Spolehlivé chlazení s krytím IP54

Bezpečné řízení teploty v průmyslových instalacích

Přehřívání komponent uvnitř rozvaděčových skříní je jednou z nejčastějších příčin výpadků řídicích systémů a zkrácení životnosti frekvenčních měničů či stykačů. Axiální ventilátor s filtrem PTF 3500 je navržen tak, aby efektivně odváděl akumulované teplo a zajistil stabilní mikroklima uvnitř elektrických rozvaděčů. S průtokem vzduchu 240 m³/h (až 270 m³/h ve volném průtoku) představuje ideální řešení pro středně velké skříně s aktivními prvky, kde reálně hrozí riziko teplotních extrémů.

Díky integrovanému filtru a precizní konstrukci poskytuje tento model stupeň krytí IP54. To znamená plnou ochranu před jemným prachem a stříkající vodou, což je absolutně klíčové pro bezpečné instalace v prašných halách, dílnách nebo suterénních technických místnostech. Ventilátor je připraven pro standardní síťové napájení 230 V a nabízí velmi tichý chod s maximální hlučností pouze 52 dB(A), takže nijak nezvyšuje hlukovou zátěž na pracovišti.

Parametry, které rozhodují o bezpečnosti provozu

• Průtok vzduchu 240 m³/h — spolehlivě odvede teplo z rozvaděčů osazených tepelně namáhanou elektronikou.

• Stupeň krytí IP54 — chrání vnitřní komponenty před vniknutím prachových částic a vlhkostí.

• Vnější rozměr 260 × 260 mm — standardizovaný formát pro snadnou výměnu nebo novou montáž do výřezu 223 × 223 mm.

• Široký rozsah provozních teplot — garantovaný bezproblémový chod v náročných podmínkách od -10 °C až do +70 °C.

• Nízká hlučnost 52 dB — tichý provoz, který je ideální i pro instalace blízko trvalých pracovišť.

• Napájení 230 V AC — přímé připojení na síťové napětí bez nutnosti instalace dodatečných transformátorů.

Stabilní výkon pro nepřetržitý provoz

V náročném průmyslovém prostředí je kladen maximální důraz na dlouhodobou provozuschopnost a výkon bez nutnosti častých servisních zásahů. Ventilátor PTF 1000 disponuje optimalizovaným motorem s příkonem pouhých 37 W, což se v praxi projevuje minimálními provozními náklady i při režimu 24/7. Axiální lopatky jsou navrženy s ohledem na maximální tah přes vloženou filtrační vložku. Ve srovnání s modely bez filtrace zajišťuje tento produkt čistý průchod vzduchu bez rizika zanesení citlivé elektroniky uvnitř skříně, přičemž si zachovává excelentní objemovou účinnost a stabilitu průtoku.

Inovace v praxi

Při stavbě zbrusu nových rozvaděčů pro průmyslovou automatizaci zajišťuje ventilátor PTF 3500 bezpečný odvod tepla od napájecích zdrojů a PLC automatů. Samotná montáž probíhá velmi rychle rychlým zacvaknutím do přesně připraveného montážního otvoru o rozměrech 223 × 223 mm, což výrazně šetří čas montážních čet. V případě upgradu stávajících technologií slouží jako ideální prevence proti letním výpadkům tepla. Pro maximalizaci oběhu vzduchu důrazně doporučujeme kombinovat tento aktivní model s pasivní výfukovou mřížkou PFI 3500 umístěnou v horní části rozvaděče a celý proces svěřit řízení přes integrovaný termostat.

Pro koho je produkt určený

Tento model je nepostradatelným komponentem pro výrobce elektrických rozvaděčů, elektroprojektanty a instalační techniky, kteří dimenzují řídicí systémy pro průmysl a automatizaci. Protože se jedná o síťové zařízení, je pro jeho bezpečné zapojení a instalaci do elektrického obvodu striktně vyžadována příslušná odborná elektrotechnická kvalifikace (vyhláška 50/1978 Sb. resp. NV 194/2022 Sb.). Nedocenitelný je rovněž pro servisní a údržbové čety ve výrobních podnicích při operativní výměně opotřebených ventilátorů, nebo při dodatečném dovybavování stávajících skříní, u kterých dochází k přehřívání technologických uzlů.

Technické specifikace

• Napájení: 230 V AC — Přímé napojení na fázové napětí, odpadá nutnost instalovat jakýkoliv dodatečný zdroj.

• Průtok vzduchu: 240 m³/h (270 m³/h volný průtok bez filtru) — Rychlý a dostatečný výkon pro středně velké rozvaděčové skříně.

• Stupeň krytí: IP54 — Zabraňuje průniku prachu a stříkající vody do vnitřního prostoru rozvaděče.

• Příkon: 37 W (35 W nominální) — Nízká spotřeba elektrické energie pro ekonomický nepřetržitý chod.

• Jmenovitý proud: 0,23 A (0,22 A) — Standardní odběr odpovídající dané kategorii komponentů.

• Hlučnost: 52 dB(A) — Příjemně tichý chod, který v provozu neruší a nenarušuje normy pro pracovní prostředí.

• Provozní teplota: -10 °C až +70 °C — Vysoce spolehlivá funkce i v nevytápěných prostorech či přehřátých výrobních provozech.

• Vnější rozměry: 260 × 260 × 116 mm.

• Montážní otvor: 223 × 223 mm — Běžný standardizovaný výřez pro bezproblémovou integraci do plechových i plastových dvířek.

FAQ — Časté otázky zákazníků

1. Je součástí dodávky i filtrační vložka? Ano, ventilátor PTF 3500 je u nás dodáván jako plně kompletní sestava včetně již z výroby vloženého filtru. Zařízení je ihned po vybalení připraveno k samotné montáži.

2. Jak velký výřez potřebuji připravit do dveří rozvaděče? Pro vnější pohledový rozměr mřížky 260 × 260 mm je nutné vyřezat montážní otvor o rozměrech přesně 223 × 223 mm.

3. Můžu tento ventilátor použít pro venkovní rozvaděč na dešti? Z výroby deklarovaný stupeň krytí IP54 je sice dostatečný proti stříkající vodě a zanesení prachem, pro venkovní instalace čelící přímému dešti a UV záření však doporučujeme použít přídavný nerezový nebo plastový překryt (stříšku).

4. Musím k ventilátoru připojit i termostat? Nutný není, ventilátor technicky zvládne běžet trvale 24/7. Pro celkovou úsporu energie, radikální snížení hlučnosti v nečinnosti a reálné prodloužení životnosti ventilátoru i samotného filtru nicméně velmi doporučujeme jeho zapojení přes rozvaděčový spínací termostat.

5. Jak často musím čistit nebo měnit filtr? To závisí výhradně na reálné prašnosti okolního prostředí. Zatímco v čistých provozech stačí vizuální kontrola a vyklepání 1× ročně, v náročných průmyslových provozech nebo truhlárnách doporučujeme údržbu po 3 měsících, aby se nesnížil průtok chladicího vzduchu.

6. Lze ventilátor přetočit, aby vzduch odsával ven? Továrně je přístroj nastaven jako nasávací (vytváří v rozvaděči žádoucí mírný přetlak, aby se prach nesál přes netěsnosti dvířek). Pokud nutně potřebujete teplo aktivně odsávat, u většiny konstrukcí lze motor otočit, standardně to ale nedoporučujeme právě kvůli narušení ochranného přetlaku.

7. Zvládne výměnu ventilátoru i běžný kutil? Nikoliv. Jelikož samotný motor pracuje s nebezpečným síťovým napětím 230 V a je montován do elektrického rozvaděče, smí instalaci, zapojení a revizi provádět pouze osoba s odpovídající platnou elektrotechnickou kvalifikací.
