Zásuvka vestavná FAMATEL 24331 SpeedPRO 16A 400V 5P IP67 — 11 kW pro spolehlivé nabíjení elektromobilů


Bezpečný 11kW napájecí bod pro přenosné EV nabíječky

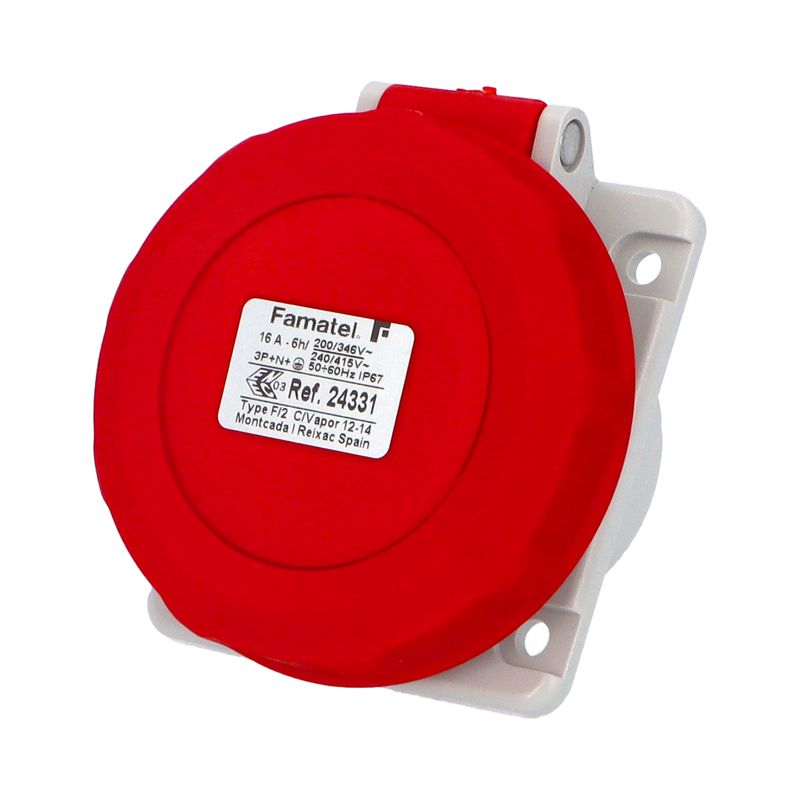

Šikmá vestavná průmyslová zásuvka FAMATEL SpeedPRO 24331 představuje robustní rozhraní pro připojení přenosných nabíječek elektromobilů (smart kabelů) s výkonem až 11 kW. Díky montážnímu sklonu 10° směrem dolů zásadně eliminuje mechanické namáhání a páčení těžkého nabíjecího kabelu při instalaci na stěnu garáže, fasádu domu či do venkovního sloupku. Špičkové krytí IP66/IP67 s bajonetovým šroubovacím víčkem a poniklované mosazné kontakty zaručují absolutní odolnost proti vniknutí vody, prachu a oxidaci i při mnohahodinovém odběru jmenovitého proudu 16 A při napětí 400 V.


Klíčové konstrukční prvky pro vysoké zatížení


• Trvalá zatížitelnost 16 A / 400 V — umožňuje bezproblémový přenos výkonu 11 kW pro rychlé třífázové dobíjení elektromobilů a plug-in hybridů bez tepelného přetěžování.

• Ergonomický sklon 10° — odlehčuje tah a pákový efekt masivního kabelu přenosného wallboxu, čímž chrání vidlici i vnitřní svorky rozvodnice před vytržením.

• Hermetické krytí IP66/IP67 — šroubovací víčko s obvodovým těsněním spolehlivě odolává přímému dešti, sněhu i mytí tlakovou vodou při celoročním venkovním umístění.

• Poniklované mosazné kontakty — minimalizují přechodový odpor, zabraňují korozi a garantují stabilní vodivost i v agresivním nebo vlhkém prostředí.

• Jednostranný přístup ke šroubovým svorkám — systém SpeedPRO umožňuje připojit vodiče o průřezu 1 až 2,5 mm² z jednoho směru bez nutnosti otáčení těla zásuvky.


Pro koho je produkt určený a specifika montáže v praxi


Zásuvka FAMATEL SpeedPRO 24331 je navržena pro dvě klíčové skupiny uživatelů a specifické provozní podmínky:

• Majitelé elektromobilů a plug-in hybridů (domácí 11kW nabíjecí bod):

  Ideální volba pro každého, kdo hledá bezpečné a cenově efektivní řešení nabíjení pomocí přenosného wallboxu (smart kabelu) na fasádě domu, v garáži, přístřešku pro auto (carportu) nebo na venkovním parkovacím sloupku. Běžné rovné zásuvky trpí pákovým efektem, kdy těžký kabel nabíječky trvale namáhá tělo zásuvky i vnitřní kontakty. Díky konstrukčnímu sklonu 10° směrem dolů visí připojený kabel přirozeně podél stěny, čímž eliminuje mechanické pnutí vidlice a zamezuje zatékání stékající vody podél kabelu. Třída krytí IP66/IP67 s bajonetovým uzávěrem zajišťuje bezstarostný celoroční provoz na přímém dešti i sněhu.

• Elektromontéři, revizní technici a realizační firmy (B2B instalace):

  Spolehlivý prvek pro kompletaci nástěnných zásuvkových kombinací, venkovních rozváděčů a staveništních skříní dle normy IEC 60309. Řada SpeedPRO výrazně zrychluje montáž v terénu — díky jednostrannému přístupu ke všem šroubovým svorkám technik připojí fázové, nulový i ochranný vodič bez nutnosti otáčení zásuvky ve stísněném prostoru rozvodnice.

Montáž v praxi a technické doporučení pro EV instalace:

1. Způsob osazení: Jedná se o vestavné provedení s přírubou 75 × 85 mm (rozteč montážních otvorů 60 × 60 mm). Neinstaluje se přímo do holého zdiva, ale osazuje se do vhodné nástěnné instalační krabice, do zásuvkové rozvodnice (např. FAMATEL AcquaCombi) nebo do montážního otvoru nabíjecího sloupku.

2. Kabeláž a jištění: Pro dlouhodobý a nepřerušovaný odběr plného výkonu 11 kW (16 A / 400 V) doporučujeme přívodní měděný kabel CYKY-J 5×2,5 mm² (při délkách trasy nad 20 metrů raději CYKY-J 5×4 mm² z důvodu minimalizace úbytků napětí a zahřívání vedení). Svorky zásuvky pojmou vodiče o průřezu 1,0 až 2,5 mm².

3. Ochranné prvky: Světelný a zásuvkový okruh pro nabíjení elektromobilu musí být vyhrazený (samostatný přívod z domovního rozvaděče). Je nutné jej jistit třífázovým jističem 16 A s vypínací charakteristikou B a proudovým chráničem odpovídajícího typu (např. RCD Typ A s detekcí reziduálního stejnosměrného proudu RDC-DD 6 mA, případně RCD Typ B, pokud detekci DC proudu neobsahuje samotná přenosná nabíječka).

4. Odborná způsobilost: Vzhledem k dlouhodobému vysokému zatížení sítě musí pevnou elektroinstalaci, zapojení rozváděče a montáž zásuvky provést kvalifikovaný elektrotechnolog s platným osvědčením dle zákona č. 250/2021 Sb. a NV 194/2022 Sb. (dříve vyhláška 50/78 Sb.), s následným vyhotovením výchozí revizní zprávy.


Udržitelnost a ekologie


Tělo zásuvky je vyrobeno z bezhalogenového a plně recyklovatelného technopolymeru PA6/ABS, který splňuje evropské environmentální směrnice RoHS a REACH. Vysoká odolnost proti stárnutí materiálu a vyměnitelné těsnicí prvky výrazně prodlužují životní cyklus instalace a zamezují předčasnému vzniku elektroodpadu.


Technické specifikace


• Typ produktu: Průmyslová vestavná šikmá zásuvka CEE — Určena pro zapuštěnou montáž do stěnových rozvodnic, krabic a nabíjecích sloupků.

• Modelová řada: SpeedPRO — Profesionální řada se zvýšenou ergonomií a rychlou montáží vodičů.

• Jmenovitý proud: 16 A — Dimenze odpovídající standardnímu třífázovému nabíjení elektromobilů do 11 kW.

• Jmenovité napětí: 400 V AC (50/60 Hz) — Třífázový rozvod pro symetrické zatížení sítě.

• Počet pólů: 5P (3P + N + PE) — Standardní třífázové zapojení se samostatným nulovým a ochranným vodičem.

• Hodinový úhel (zemnicí kontakt): 6h — Mezinárodně standardizovaná poloha zaručující kompatibilitu se všemi červenými vidlicemi 16 A.

• Stupeň krytí: IP66 / IP67 — Prachotěsné a vodotěsné provedení odolné vůči tryskající vodě i dočasnému ponoření.

• Úhel sklonu: 10° — Zajišťuje přirozený směr kabelu k zemi a zabraňuje zatékání vody podél přívodu.

• Materiál pouzdra: Polyamid 6 (PA6) / ABS — Mechanicky vysoce odolný termoplast s odolností proti UV záření a chemikáliím.

• Materiál kontaktů: Poniklovaná mosaz — Zabraňuje korozi kontaktů, snižuje zahřívání a prodlužuje životnost spoje.

• Typ svorek: Šroubové svorky — Zajišťují pevný a rozebíratelný mechanický spoj vodičů.

• Připojitelný průřez vodičů: 1,0 až 2,5 mm² — Kompatibilní s nejčastěji používanými přívodními kabely typu CYKY-J 5×2,5.

• Rozměry montážní příruby: 75 × 85 mm — Kompaktní rozměr vhodný pro většinu standardizovaných instalačních boxů.

• Rozteč montážních otvorů: 60 × 60 mm — Běžný roztečový rastr pro snadnou montáž bez úprav podkladu.

• Aplikované normy: IEC 60309-1, IEC 60309-2 — Soulad s evropskými bezpečnostními předpisy pro průmyslové vidlice a zásuvky.


FAQ — Časté otázky zákazníků


1. Lze tuto zásuvku namontovat přímo na holou zeď v garáži nebo venku?

Ne přímo jako samostatný prvek. Jedná se o vestavnou zásuvku s montážní přírubou 75 × 85 mm, která se instaluje do vhodné nástěnné instalační krabice, do zásuvkové rozvodnice nebo do těla nabíjecího sloupku s odpovídajícím krytím.

2. Jakým maximálním výkonem mohu přes tuto zásuvku nabíjet svůj elektromobil?

Zásuvka je konstruována pro trvalý proud 16 A při napětí 400 V (třífázově). S kompatibilní přenosnou nabíječkou tak umožňuje nabíjet elektromobil maximálním výkonem 11 kW.

3. V čem pomáhá konstrukční sklon 10° při nabíjení auta?

Kabely přenosných nabíječek bývají silné a těžké. Díky 10° náklonu směřuje připojený kabel přirozeně podél zdi dolů. Tím se eliminuje pákový tah na samotnou zásuvku a svorky, což zásadně prodlužuje životnost mechanického spoje.

4. Je zásuvka skutečně vodotěsná, pokud je umístěna na nechráněné venkovní fasádě?

Ano. Stupeň krytí IP66/IP67 spolu s bajonetovým uzávěrem a těsněním víčka poskytuje kompletní ochranu proti silnému dešti, sněhu i stříkající vodě. Pokud do ní zrovna není připojena nabíječka, je vnitřek hermeticky uzavřen.

5. Jaký jistič a přívodní kabel mám pro tuto zásuvku nachystat?

Pro instalaci této zásuvky s určením pro elektromobilitu se doporučuje přívodní měděný kabel CYKY-J 5×2,5 mm², třífázový jistič 16 A (charakteristika B) a proudový chránič s detekcí reziduálního stejnosměrného proudu dle technických požadavků vaší přenosné nabíječky.
