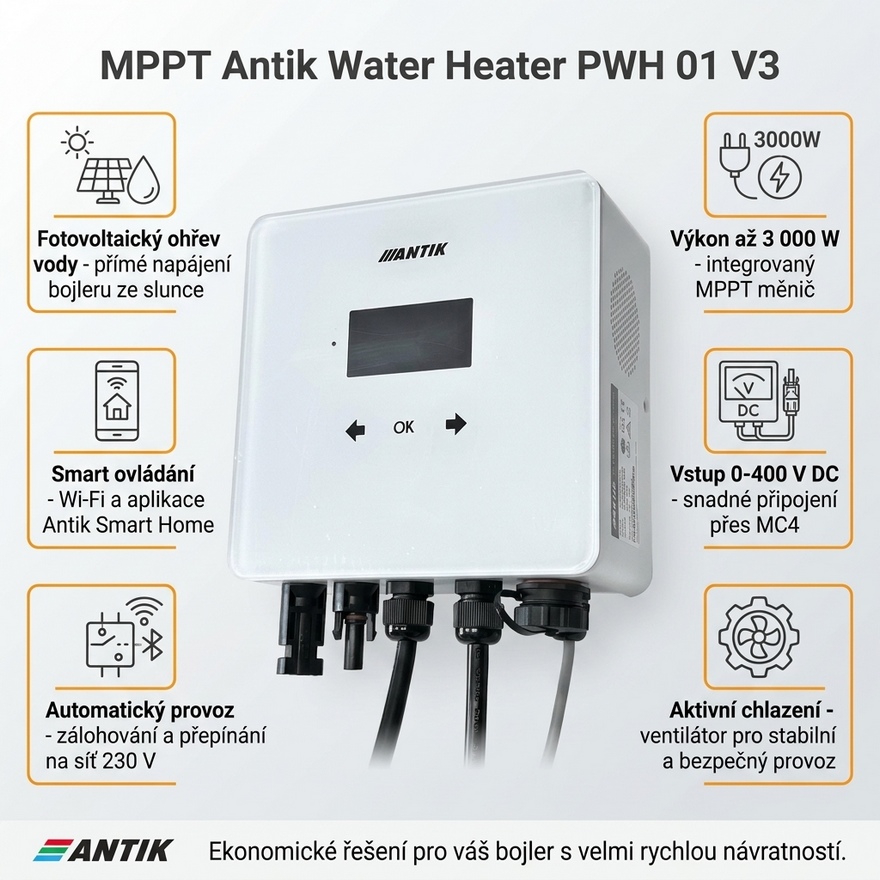

Solární regulátor MPPT Antik Water Heater PWH 01 V3+ 3kW (pro FV ohřev vody)

ANTIK Photovoltaic Water Heater PWH 01 V3.0 – Solární ohřev vody nové generace pro NZÚ Light


Úvod: 3. generace energetické nezávislosti

Hledáte cestu k energetické soběstačnosti bez zbytečně složitých technologií a drahých baterií? Představujeme novou vylepšenou verzi V3+ (3. generace), která staví na základech velmi úspěšného modelu V2 a posouvá efektivitu solárního ohřevu na zcela novou úroveň. Zapomeňte na ztráty; vzhledem k tomu, že bojler představuje čistě ohmickou zátěž, tento systém zpracovává solární energii prakticky od prvního vyrobeného wattu. Je to optimální ekonomické řešení, které eliminuje potřebu těžké a drahé technologie, a přitom vám zajistí teplou vodu i v dobách nejdražší elektřiny.

Tento chytrý měnič je plně koncipován pro moderní požadavky: nabízí dva AC výstupy, zálohu hodin při výpadku napájení a robustní, naddimenzované přepínací relé 40 A, které garantuje dlouhou životnost. Unikátní je plná kompatibilita s dotačním programem NZÚ light 2025 – zařízení splňuje podmínky bez nutnosti instalace dalších rozvaděčů či stykačů. S nastavitelným výkonem 2 000 – 3 000 W a ovládáním přes bezplatnou aplikaci ANTIK Smart Home získáváte absolutní kontrolu nad tím, jak vaše domácnost hospodaří se sluncem.

Klíčové vlastnosti


• Dva invertorové výstupy: Unikátní konstrukční řešení zvyšující variabilitu zapojení, doplněné o vstup pro teplotní čidlo pro přesné řízení ohřevu.

• Chytré Wi-Fi ovládání: Díky bezplatné aplikaci Antik Smart Home máte bojler pod kontrolou odkudkoliv na světě (monitoring teploty, změna režimů).

• Automatické přepínání (Hybridní režim): Systém inteligentně upřednostňuje ohřev z fotovoltaiky; pokud slunce nestačí, automaticky a plynule dobírá energii ze sítě (230 V).

• Nastavitelný MPPT výkon měniče (2–3 kW): Výkon lze softwarově regulovat v krocích po 50 W, což zajišťuje maximální kompatibilitu s různými typy topných těles.

• Detailní statistiky a historie: Aplikace vykresluje přehledné grafy teploty a výkonu včetně roční historie a denní vyrobené energie pro kontrolu návratnosti.

• Aktivní Smart chlazení: Inteligentní systém odvodu tepla umožňuje bezpečně zvýšit trvalý výkon zařízení až na 3000 W.

• Online aktualizace (OTA): Firmware zařízení se aktualizuje na dálku, takže budete mít vždy k dispozici nejnovější funkce a vylepšení.

• Sdílení přístupu: Zařízení v aplikaci snadno nasdílíte ostatním členům rodiny, aby měli i oni přehled o dostupnosti teplé vody.

• Okamžitý přehled stavu: Na displeji i v mobilu vidíte v reálném čase napětí, proud a aktuální výkon panelů.



Představení regulátoru Antik Water Heater V3+

Efektivní způsob využití fotovoltaiky pro domácnosti a chaty s nejrychlejší návratností je fotovoltaický ohřev vody. Stačí namontovat fotovoltaické panely na střechu, připojit ANTIK PV Water Heater a k němu váš aktuální bojler na teplou vodu.

Regulátor Antik Water Heater PWH 01 V3+ je z výroby nastavený na výkon 2000 Watt a v menu měniče lze nastavovat-zvýšit výkon po 50 Wattech až do 3000 Watt a to díky aktivnímu smart chlazení s ventilátorem. Ventilátor má řízené otáčky, od 40°C uvnitř zařízení se začne točit na minimálních otáčkách, při 60°C jde na maximálních otáčkách. Pokud teplota dále stoupá, začne se omezovat výkon. K regulátoru je dodáváno teplotní čidlo (snímač), díky kterému je možné nastavit konečnou teplotu.

Antik Water Heater má podporu MPPS (Maximum Power Point Searching) - v pravidelných intervalech střídač prohledá kompletní charakteristiku panelů, pokud se objeví dva body, kde by MPPT mohlo pracovat, vybere ten s větším výkonem. Vhodné například, pokud je část panelů zastíněná.

Systém nevyžaduje žádný výrazný zásah do akumulačního zásobníku. Je možné jej ovládat a sledovat pomocí mobilní aplikace.



Sekundární výstup

Antik Water Heater verze 3 obsahuje možnost připojit sekundární výstup přes třípólový konektor, který je chráněn vodotěsnou krytkou. Pro připojení výstupu je třeba dokoupit konektor na kabel (kód produktu 566604), který je volitelným příslušenstvím ke střídači (není součástí balení).


2x AC výstup - provoz

Solární střídač přepne ohřev na sekundární výstup v případě, že teplota vody na externím čidle dosáhla nastavené teploty pro ohřev fotovoltaikou nebo i v případě, že obvod byl odpojený termostatem (zařízení detekuje nulový proud).

Druhý výstup zůstane zapnutý do doby, než teplota na externím čidle neklesne o 5 stupňů pod nastavenou teplotu pro fotovoltaiku. Pokud v době přepnutí na druhý výstup je detekován nulový proud (výstup není zapojen) zařízení se přepne zpět na první výstup a nebude přepínat na druhý výstup. Funkce zálohy ze sítě na druhém výstupu není podporována.

Jak se rozhodnout při výběru?

Ohříváte-li vodu klasickým akumulačním bojlerem, stačí jej doplnit o měnič na ohřev vody, na který se přímo napojí 5ks fotovoltaických panelů a 8 měsíců v roce ohříváte vodu zdarma. V případě nepříznivého počasí se ohřev přepne automaticky

3 provozní režimy

• FVE (PV) režim - funkce, kdy je využívána pouze energie solárních panelů.

• Síť (AC) režim - funkce, kdy je využívána energie pouze z rozvodné sítě.

• AUTO režim - funkce, kdy zařízení pracuje zcela autonomně a může zajistit dostatek teplé vody po celý rok.

Sledování teploty vody - SOLÁRNÍ REŽIM a ZÁLOŽNÍ REŽIM

Regulátor ANTIK zajišťuje sledování správné teploty vody v bojleru podle vašeho nastavení. Je možné použít čistě solární režim nebo záložní režim 230V pro případ, že voda v bojleru není dostatečně ohřátá.


SOLÁRNÍ REŽIM

V solárním režimu je parametr povolení zálohování sítě nastaven na hodnotu NE, a proto jsou všechny teploty a časy související se zálohováním ignorovány. Voda se bude ohřívat pouze během dne a na teplotu podle parametru s názvem „Fotovoltaika“ (nebo dokud nebude přerušena termostatem bojleru).

Popis jednotlivých bodů průběhu teploty:

1. Po východu slunce začne teplota v bojleru stoupat.
2. Když teplota vody dosáhne požadované hodnoty, ohřev se přeruší.
3. Pokud teplota vody v průběhu noci klesne na jakoukoli nízkou hodnotu, nebude voda do následujícího dne nijak ohřívána.


REŽIM SE ZÁLOHOU

V režimu se zálohováním je parametr povolení zálohování ze sítě nastaven na hodnotu ANO, v takovém případě zařízení začne spravovat teploty zálohování, čas spuštění a dobu trvání zálohování. K dispozici jsou dvě záložní teploty. Horní teplota (Backup Off) nastavuje teplotu, při které se v případě zálohování vypne vytápění. Dolní teplota (Backup On) nastavuje teplotu, pod kterou se aktivuje zálohování při poklesu teploty vody. Čas spuštění a doba trvání zároveň určují interval, kdy bude zálohování aktivní. Mimo tento interval se zálohování neaktivuje, ani když teplota klesne pod spodní teplotu.

Popis jednotlivých teplotních bodů:

1. V noci teplota vody klesá, ale nedosáhla nižší teploty.
2. Během dne se teplota začne zvyšovat ohřevem fotovoltaiky.
3. Po dosažení teploty pro fotovoltaiku se ohřev přeruší.
4. Po velkém odběru teplé vody teplota výrazně klesne, a protože klesla pod spodní hranici a byla v intervalu aktivní zálohy, aktivuje se záloha a voda se začne ohřívat z 230V.
5. Teplota vody dosáhla horní teploty pro zálohování a ohřev ze sítě 230V se vypne.


Další výhody a doplňkové funkce

Kromě těchto základních výhod má zařízení tyto doplňující funkce:

• Vzdálený dohled přes síť WiFi a aplikaci Antik Smart Home.
• Monitoring teploty vody v bojleru na dálku.
• Možnost zálohy ohřevu ze sítě 230V.
• Přehledné uživatelské rozhraní.

Na napájení ze sítě, vše bez nutnosti řešit administrativu spojenou s připojením on-grid nebo hybridního systému.

S důrazem na bezpečnost a účinnost

Zařízení obsahuje MPPT měnič, který přeměňuje vstupní DC napětí na výstupní AC s frekvencí 50Hz, což je nutné ze tří důvodů:

1. Ochrana termostatu topného tělesa před spálením kontaktů elektrickým obloukem při odpojování zátěže, kterou protéká DC proud.
2. Zabránění elektrolýze vody v případě nedokonalé izolace topného tělesa.
3. Zároveň MPPT algoritmus maximalizuje aktuální výkon panelů.

Doporučené umístění komponent


Fotovoltaické panely

Pro volbu počtu panelů je kromě jejich výkonu důležité přiblížit se hodnotě 230 VDC na výstupu panelů při plném zatížení.

Takový počet panelů se doporučuje pro dosažení maximálního výkonu:

• 4 - 5 x 550 Wp - max.výkon sestavy: 2200 - 2750 Wp
• 5 - 6 x 450 Wp - max.výkon sestavy: 2275 - 2730 Wp
• 5 - 6 x 415 Wp - max.výkon sestavy: 2075 - 2490 Wp

V praxi je optimální kombinace 4 až 7 solárních panelů o výkonu 400-550 Wp.

Regulátor Antik Water Heater je koncipován pro vstupní napětí 0 až 400 V DC s ohledem na provozní napětí topné patrony bojleru. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného Wattu.


Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!


Mobilní aplikace ANTIK Smart Home - možnosti



Aplikace Antik SmartHome je volně k dispozici pro operační systémy Android a iOS. Stáhnout si ji můžete z Google Play pro systém Android nebo z Apple App Store pro systém iOS.

Sledovat veličiny:

• Okamžité hodnoty napětí, proudu a výkonu panelu
• Teplotu vody v kotli / zásobníku
• Teplota zařízení
• Denně vyrobená energie
• Celková vyrobená energie
• Graf výkonu a teploty vody s roční historií
• Aktuální provozní režim (síť, solární energie, vypnuto)

Nastavovat veličiny:

• Omezit maximální výkon
• Nastavení požadované teploty vody
• Nastavte čas přepnutí ohřevu na 230V
• Zapnutí/vypnutí měniče

Automatizace:

• Vytvářejte automatické akce na základě hodnot jednotlivých proměnných a ovládejte další zařízení v domácnosti (zásuvky, žárovky atd.).

Servis:

• Sdílení zařízení s jiným uživatelem
• Vzdálená aktualizace firmwaru v zařízení

Aktivní chlazení ventilátorem

Solární regulátor MPPT Antik Water Heater má aktivní chlazení s ventilátorem pro zvýšení výkonu až na 3kW. Ventilátor má řízené otáčky, od 40°C uvnitř zařízení se začne točit na minimálních otáčkách, při 60°C jde na maximálních otáčkách. Pokud teplota dále stoupá, začne se omezovat výkon.

K regulátoru je dodáváno teplotní čidlo (snímač), díky kterému je možné nastavit konečnou teplotu.

Popis krytí - IP 31

Stupeň ochrany před dotykem nebezpečných částí a před vniknutím cizích pevných těles udávané první číslicí:

• IP 3x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 2,5mm a větších a před dotykem nástrojem.

Stupeň ochrany proti vniknutí vody udávané druhou číslicí:

• IP x1 - Svisle kapající.


Technické specifikace


Zde naleznete detailní rozpis parametrů. Každá hodnota byla navržena tak, aby vám přinesla maximální užitek.


• Kategorie: Ohřev TUV – Specializované zařízení přímo vyvinuté pro ohřev Teplé Užitkové Vody.

• AC vstup: 230 V AC, max. 16 A – Umožňuje připojení k běžné domácí zásuvce pro záložní dohřev při nedostatku slunce.

• DC vstup: 0-400 V DC, max. 16 A – Široký rozsah napětí dovoluje sériové zapojení většího počtu panelů pro brzký start ráno.

• AC výstup: 0-250 V AC, 50 Hz, obdélníkový průběh – Specifický výstup optimalizovaný pro odporovou zátěž (spirály), nevhodné pro elektroniku.

• MPPT měnič: Volitelný výkon 2000 - 3000 W (krok 50 W) – Umožňuje přesné softwarové omezení výkonu dle parametrů vaší spirály.

• Účinnost: Větší než 98,5 % – Minimální vlastní spotřeba a teplo, maximální přenos energie do vody.

• Uživatelské rozhraní: 2,5” OLED displej + dotyková tlačítka – Moderní a čitelný panel pro snadné nastavení přímo na zařízení.

• Konektivita: RS485 + Wi-Fi (Antik Smart Home aplikace) – Umožňuje vzdálenou správu, monitoring a automatizaci přes chytrý telefon.

• Způsob montáže: Nástěnná montáž (konzola v balení) – Snadná a bezpečná instalace na stěnu v blízkosti bojleru.

• Průměr/Délka čidla: 50 mm (kovová část) – Standardizovaná sonda pro přesné měření teploty vody v jímce bojleru.

• Rozměry: 160 x 160 x 80 mm – Velmi kompaktní rozměry, nezabere místo v technické místnosti.

• Hmotnost: 2 kg – Lehká konstrukce usnadňuje manipulaci a montáž.

• Provozní teplota: -20 až +60 °C – Široký rozsah zaručuje spolehlivost v mrazivých chatách i horkých kotelnách.

• Krytí: IP31 – Ochrana proti vniknutí nástrojů a svisle kapající vodě, bezpečné pro vnitřní použití.

• Chlazení: Aktivní - smart cooling – Ventilátor se spouští jen při nutnosti, což zajišťuje tichý chod a dlouhou životnost elektroniky.

• DC připojení: MC4 – Průmyslový standard konektorů pro bezpečné a rychlé připojení solárních kabelů.

• Certifikace: CE, TUV – Záruka bezpečnosti a kvality dle přísných evropských norem.



Obsah balení (co najdete v krabici)


Balení je připraveno jako kompletní sada (Plug & Play), takže kromě kabeláže k solárním panelům a jištění DC strany nebudete pro základní zprovoznění nic dalšího potřebovat.

• ANTIK Water Heater PWH 01 V3: Hlavní řídící jednotka regulátoru s OLED displejem.

• Montážní sada: Kovový držák na zeď včetně potřebných šroubů pro bezpečné uchycení.

• Teplotní čidlo: Sonda s kabelem o velkorysé délce 3 metry (nezbytná pro správné spínání a měření teploty v bojleru).

• Výstupní kabeláž: Zásuvka 230 V s kabelem o délce 1 metr (pro připojení bojleru).

• Vstupní kabeláž: Vidlice 230 V s kabelem o délce 1 metr (pro záložní napájení ze sítě).

• Bonus: Dárkový kupón na sledování internetové televize ANTIK TV na 6 měsíců zdarma.

• Dokumentace: Podrobný uživatelský manuál v českém jazyce.



FAQ - nejčastější kladené otázky a odpovědi na ně...

1. Musím mít pro ovládání zařízení Wi-Fi?

Ne, není to podmínkou. Zařízení je plně funkční a nastavitelné i pomocí dotykových tlačítek a OLED displeje přímo na těle přístroje. Wi-Fi a aplikace však přináší výrazně vyšší komfort a přehled.

2. Může se přes aplikaci přihlásit více lidí?

Ano, v aplikaci se nastaví sdílení měniče.

3. Pokud vypadne síť – ztratí se nastavení v regulátoru?

Ne, nastavení měniče je uloženo v paměti.

4. Nastavení času pro ohřev vody ze sítě: jak toto nastavení funguje?

Je-li nastavení 00:00 je vypnutý back up. Nastavíte-li čas např. 16:21 - je-li v tomto čase teplota vody nižší než je přednastavená hodnota Backup Temp, tak se zapne back up ze sítě na 3 hodiny a nebo do dosažení nastavené teploty.

5. Lze nastavovat vzdáleně?

Ano, přes aplikaci.

6. Pokud nejde síť, ohřívá regulátor vodu?

Ne, síť je potřebná.

7. Mezi regulátor a bojler se má umisťovat jistí prvek nebo může být na přímo?

Na DC straně, doporučujeme umístit přepěťovou ochranu. Na AC stranu se nic už nedává.

8. Jaké je prosím minimální napětí pro spuštění stringu a MPPT? A jde o měnič, který třeba DC 180V z panelů změní na AC 230V na výstupu nebo jen střídač, který udělá na výstupu AC napětí stejné jako je vstupní DC?

Měnič na výstupu nedělá 230V. Vyrábí takzvaný hranatý proud vhodný pouze pro odporové spotřebiče, kterými jsou spirály, vařiče, rychlovarné konvice, elektrické ohřívače. Nevyrobí to sinusoidu a na AC straně je takové napětí jako na DC straně. Co se týká min napětí. V podstatě nemá min napětí, umí fungovat i na 1 panel, ale jeho výkon bude limitován. Abyste se dostali k optimu, to znamená dostat s výkonem panelu maximum, tak podle našich zkušeností nejlépe funguje kombinace 5 x 440 Wp panel. Tam součtem napětí se dostáváme k 200V - 250V a to je optimální stav.

9. Jaký výkon může mít topná patrona v bojleru?

Doporučujeme 2kW, 2,5kW ale teoreticky naprosto jedno jaký. Pokud je menší např. 1,5kW umíte v aplikaci nastavit max. 1,5kW je-li např. 3kW, tak prostě Vám měnič dodá pouze tolik kolik dokáže.

10. Jaký reálný výkon v panelech můžeme na střídač pověsit?

Doporučujeme max. 2,5 kW z DC strany. My máme zkušenost s 4x550, 5x550, 6x550Wp panely (3,3kW) a běží to krásně. Také 5x440Wp – tohle je asi ideální řešení. Ale také ideální je 6x330Wp.

11. Střídač omezí výkon na 2kW když je výkon větší?

Ne, střídač omezí výkon pouze pokud je přehřátý, přetížený. Je potřeba dodržet při instalaci správnou vzdálenost od blízkého okolí.

12. Dokáže střídat napětí na panelech i zvýšit na úroveň 230V nebo jen snížit?

Funguje tak, že umí vytěžit maximum z každého počasí. Každou vteřinu přepočítává poměr voltů a ampérů a nastavuje nejlepší parametr. Pokud vidí, že padají volty, ubírá proud a tak naopak. Vyhodnocuje aktuální situaci tak, aby do spirály šel maximální výkon.

13. Nedaří se přihlásit do aplikace?

Kontaktovat technickou podporu.

14. Může se Antik namontovat vodorovně na strop?

Doporučená montáž měniče je uvedená v návodu. Montáž na strop je možná za předpokladu dodržení předepsaných vzdáleností v návodu montáže měniče.

15. K čemu je teplotní čidlo, když bojler má termostat nastavitelný?

Teplotní čidlo je tam k hlídaní teploty měniče a nastavení záloh ze sítě.

16. Na výstupu AC napětí by měl být jistič?

Na DC stranu doporučujeme osadit systém přepěťovou ochranou s odpojovačem, na AC straně žádná ochrana nemusí být. Doporučujeme montáž systému svěřit elektrikáři.

17. Je tento model vhodný pro můj bojler?

Model je vhodný pro většinu bojlerů, které mají topnou spirálu (odporovou zátěž) a mechanický termostat. Není vhodný pro bojlery s vestavěnou digitální elektronikou a displejem, pokud nelze spirálu napájet nezávisle.

18. Co znamená "obdélníkový průběh" výstupního napětí?

Znamená to, že výstupní proud není vyhlazená sinusovka jako v zásuvce. Pro topnou spirálu je to jedno (hřeje stejně), ale nesmíte na tento výstup připojit citlivou elektroniku, motory nebo čerpadla, mohly by se zničit.

19. Jak funguje zálohování ze sítě?

Pokud fotovoltaické panely nedodávají dostatek energie (noc, zataženo) a teplota vody klesne pod nastavenou mez, zařízení automaticky přepne na vstup 230V ze sítě a vodu dohřeje.

20. Co je součástí balení? Musím něco dokupovat?

Balení je velmi bohaté. Obsahuje samotný měnič ANTIK PWH 01 V3, držák na zeď, teplotní čidlo (3m), napájecí kabely (vstup i výstup) a jako bonus kupón na ANTIK TV. Dokoupit musíte pouze kabeláž k panelům a jištění DC strany.

21. Mohu nastavit maximální výkon, aby se nespálila spirála?

Ano, to je velká výhoda verze V3.0. V menu můžete nastavit výkon od 2000 W do 3000 W po 50 W krocích, čímž ochráníte spirálu s nižším nominálním příkonem.

22. Je aplikace Antik Smart Home v češtině a je zdarma?

Aplikace je dostupná pro Android i iOS, je zdarma a podporuje lokalizaci. Umožňuje integrovat i další zařízení chytré domácnosti od značky Antik.
