2,27 kWp Sada solárních panelů pro ohřev vody START (5× Trina 455Wp, Dual Glass)

2,27 kWp Sada solárních panelů pro ohřev vody START — Jistota ohřevu s N-type technologií


Stabilní dodávka teplé vody pro náročné objekty

Zajištění dostatku teplé užitkové vody (TUV) ve dvougeneračních domech nebo komerčních objektech s akumulačními nádržemi o objemu 250 až 300 litrů vyžaduje přesně dimenzovaný výkon bez výkyvů. Standardní termické systémy naráží na limity v zimních měsících a trpí přehříváním v létě. Fotovoltaický ohřev vody přináší měřitelnou změnu a snazší nasazení. Tato sada staví na pěti modulech Trina Vertex S+ s technologií N-type i-TOPCon, která eliminuje rychlou degradaci výkonu a díky účinnosti 22,8 % maximalizuje energetický zisk z dostupné střešní plochy.

Řešení je od počátku navrženo pro objekty s nadstandardní spotřebou. Instalovaný výkon 2,27 kWp bezpečně pokryje základní energetické potřeby velkoobjemových bojlerů, přičemž systém za běžných podmínek vygeneruje výnos až 3 800 kWh ročně. Díky vysokému teplotnímu koeficientu Pmax -0,29 %/°C panely udržují stabilní dodávku napětí i při extrémním letním rozpálení střechy. Set je navíc topologicky plně připraven na následnou integraci s inteligentními asymetrickými střídači.

Parametry, které rozhodují o efektivitě systému


• Instalovaný výkon 2,27 kWp — optimální konfigurace pěti 455Wp panelů pro efektivní nahřátí 300litrových akumulačních nádrží.

• Technologie článků N-type i-TOPCon — zajišťuje vysokou stabilitu produkce s roční degradací pouhých 0,4 %.

• Konstrukce Dual Glass — dvojité 1,6mm tvrzené sklo z obou stran modulu garantuje maximální požární bezpečnost (třída A/C) a zamezuje poškození křemíku.

• Zvýšená účinnost 22,8 % — zkracuje dobu návratnosti a efektivně absorbuje svit i při difuzním zataženém počasí.

• Certifikovaná nosnost struktury — panely jsou úspěšně testovány na zatížení sněhem 5400 Pa a větrem 4000 Pa.

• Konektory MC4-EVO2 — průmyslový standard zaručuje absolutně bezpečný spoj s nulovým rizikem vzniku přechodových odporů.

• Připravenost pro dotační programy — modul je registrován pod kódem SVT35726 pro přímé uplatnění v rámci dotačních výzev (Nová zelená úsporám).

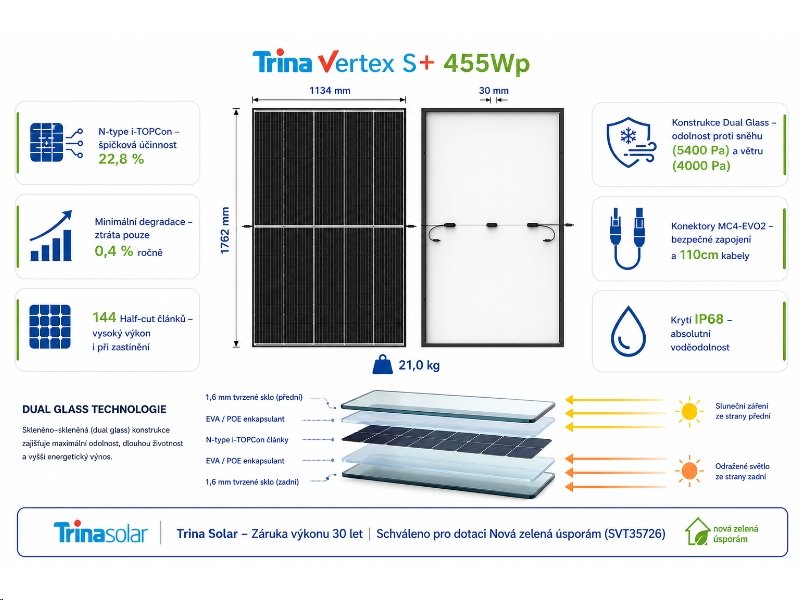

Architektura odolná vůči vlivům prostředí


Mechanická degradace, teplotní šoky a prostupující vlhkost představují primární rizika pro dlouhodobou životnost fotovoltaiky. Panely v této sadě proto zcela opouští standardní plastové zadní fólie (backsheet) a využívají oboustranné zapouzdření do 1,6mm skla. Tím se zásadně zvyšuje celková torzní tuhost sestavy a znemožňuje se průnik vlhkosti k citlivým křemíkovým plátkům.

Díky vnitřnímu uspořádání do 144 half-cut (půlených) článků si modul uchovává schopnost dodávat energii i při částečném stínění — například od vikýře či stromu. Pokud spodní řada článků neprodukuje energii, horní polovina obvodu plynule pracuje bez výpadku. S celkovou hmotností 21 kg na jeden panel a robustním 30mm eloxovaným rámem se montážní skupiny mohou spolehnout na pevný úchop bez zkroucení modulu.


Energetická bilance a maximalizace výnosu


Systém pracuje s nominálním výkonem, který při optimální orientaci vůči jihu zajišťuje prokazatelný zisk až 3 800 kWh ročně. Návrh panelů disponuje takzvanou kladnou výkonovou tolerancí 0 / +5 W, což v inženýrské praxi znamená, že na svorkách modulu vždy naměříte mírně více produkce, než deklaruje výrobní štítek.

Rozhodující výhodou pro spolehlivé sepnutí MPPT trackeru (sledovače maximálního bodu výkonu) v připojeném střídači je vysoké napětí naprázdno (Voc) 53,4 V na každém panelu. Tento pětipanelový string bez problémů aktivuje ohřev již v časných ranních hodinách a při velmi nízké intenzitě slunečního svitu, čímž se prodlužuje celkové denní okno výroby teplé vody.


Škálovatelnost pro budoucí energetické potřeby


Modulární rozšiřitelnost solárních systémů představuje zásadní benefit z pohledu budování energetické nezávislosti. Ačkoliv je START sada optimalizována na 5 kusů pro běžný ohřev, architektura standardních měničů je na škálování připravena. Průmyslové případové studie ukazují, že navýšení kapacity na 8 panelů dramaticky mění zimní bilanci k lepšímu.

V letních měsících ovšem taková konfigurace generuje výrazné přebytky produkce. Právě zde vzniká příležitost spárovat sadu s inteligentním střídačem schopným automatického kaskádování výkonu — přebytkovou energii tak přístroj sám přesměruje pro chod klimatizačních jednotek, nahřívání bazénu nebo do podlahového vytápění. Systém pak neustále generuje zisk bez prostojů.


Cílové objekty a montážní specifika


Sestava je kapacitně koncipována pro dvougenerační rodinné domy, drobné penziony, ubytovny a provozy, které ke svému chodu vyžadují spolehlivou zásobu TUV v nádržích kolem 300 litrů. Pro kvalifikované elektroinstalační firmy přináší set snadno implementovatelnou jednotku s připravenou kabeláží o průřezu 4 mm² a nadstandardní délkou vodičů 110 cm.

Tato délka dovoluje efektivní zapojení ob-panel (tzv. leapfrog) bez nebezpečí tvorby indukčních smyček a bez vícenákladů na prodlužovací DC kabely. Z pohledu bezpečnostního jištění operuje string s max. systémovým napětím až 1500 V DC, což dovoluje bezproblémové propojování do sérií. Úplná normativní shoda včetně platného kódu SVT35726 následně eliminuje byrokratické zdržení při vyřizování dotací a finalizaci revizních zpráv.


Ekologie a certifikovaná výroba v souladu s ISO


Moduly v této sadě disponují oficiálním Environmentálním prohlášením o produktu (EPD). Jejich tovární výroba prokazatelně podléhá nezávislým auditům na měření produkce skleníkových plynů podle ISO 14064 a přesnému stanovení uhlíkové stopy dle standardu ISO 14067. Výrobní koncern je zároveň certifikovaným partnerem v celoevropském mechanismu PV CYCLE, čímž s mnohaletým předstihem pokrývá legislativní požadavky na bezplatnou a čistou recyklaci solárního odpadu.


Technické specifikace


• Celkový instalovaný výkon: 2,27 kWp — Výpočetně podložená kapacita ideální pro nádrže a bojlery od 250 do 300 litrů.

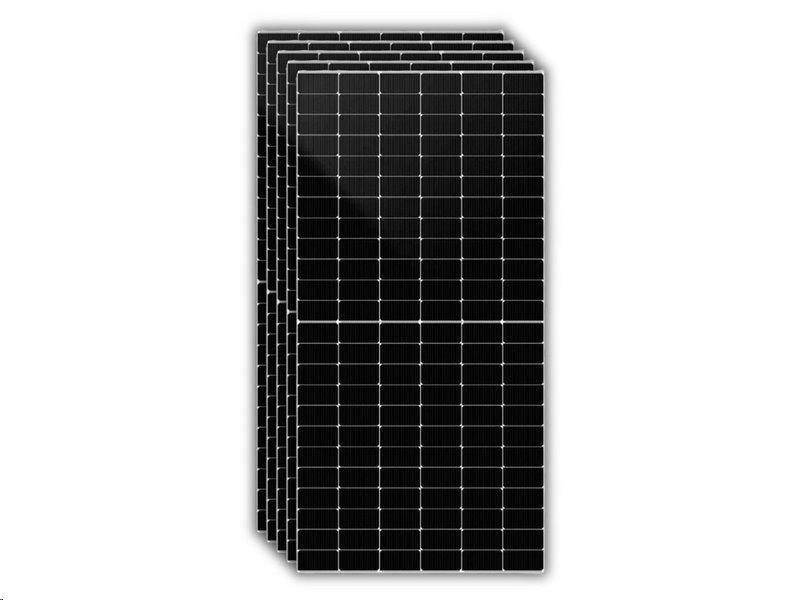

• Obsah dodávky sady: 5 ks — Monokrystalické fotovoltaické panely Trina TSM-NEG9R.28 Vertex S+ 455WP.

• Předpokládaný energetický výnos: Až 3 800 kWh ročně — Měřitelný celkový potenciál při optimálním oslunění bez stínění.

• Účinnost panelu: 22,8 % — Procentuální poměr převodu zachyceného slunečního záření na elektrický stejnosměrný proud.

• Použitá polovodičová technologie: Monokrystalický N-type i-TOPCon — Fyzikální struktura radikálně zpomalující roční degradaci výkonu.

• Tolerance nominálního výkonu: 0 až +5 W — Garance dodávky minimálně jmenovitého výkonu udávaného prodejcem.

• Napětí naprázdno 1 panelu (Voc): 53,4 V — Klíčová hodnota měřená mimo zátěž, určující projektové napětí stringu do měniče.

• Zkratový proud obvodu (Isc): 10,77 A — Bezpečnostní limit instalace udávající maximální proud při pevném zkratu.

• Napětí na svorkách v MPPT bodu (Vmp): 45,0 V — Aktivní provozní napětí během optimální zátěže dodávané do střídače.

• Fyzické rozměry (1 ks): 1762 × 1134 × 30 mm — Univerzální formátování uzpůsobené pro klasické montážní H-profily.

• Váha modulu: 21,0 kg — Technologicky výborný poměr hmotnosti k ploše na produkt se zdvojeným zasklením.

• Strukturální zapouzdření: 2× 1,6 mm tepelně tvrzené sklo — Koncept Dual Glass s antireflexní úpravou bránící průniku vlhkosti z okolí.

• Stupeň krytí propojovacího boxu: IP68 — Trvalá ochrana elektronických diod před vniknutím nejjemnějšího prachu a tlakové vody.

• Zakončení přívodních DC kabelů: TS4 / MC4-EVO2 — Typizovaný profesionální konektor garantující přenos beze ztrát.

• Ověřená mechanická pevnost (sníh/vítr): 5400 Pa / 4000 Pa — Testováno zátěžovým ohybem pro využití v horských i otevřených oblastech.

• Tovární garance na produkt (panel): 25 let — Plné pokrytí konstrukčních selhání, vad materiálu a poškození skla výrobní chybou.

• Krytí výkonové křivky: 30 let — Výrobcem podložená jistota dodávky alespoň 87,4 % nominálního výkonu po třech dekádách.

• Identifikační dotační značka: SVT35726 — Oficiální kód pro evidenci a proplácení státních dotací NZÚ.

FAQ — Časté otázky zákazníků


1. Lze tuto sestavu pěti panelů připojit ke standardnímu solárnímu regulátoru pro bojlery?

Ano. Pracovní proud jednoho panelu je 10,11 A a zkratový proud činí 10,77 A. Tyto poměrně nízké hodnoty znamenají, že nedojde k žádnému ořezu výkonu a sada je bezpečně kompatibilní se všemi moderními střídači i regulátory pro ohřev vody, které běžně snáší vstupy kolem 15 Ampér na jeden obvod.

2. Jak vypočítám vstupní napětí celého zapojeného stringu v zimě?

Pro dimenzování ochranných prvků a měniče se nepočítá běžné napětí, nýbrž napětí naprázdno (Voc) 53,4 V se zahrnutím zimního teplotního koeficientu. V extrémním mrazu (-15 °C) může napětí jediného panelu vyrůst ke hranici 58,5 V. Při pěti panelech v sérii tak součet generuje na svorkách před měničem přibližně 292,5 V DC.

3. Proč je výhodné pořídit pro TUV právě technologii Dual Glass (dvojité sklo)?

Standardní panely využívají zadní polymerovou fólii (backsheet), kterou po letech začne prorůstat mikroskopická vlhkost. Dual Glass svírá křemíkové články neprodyšně mezi dvě tvrzená skla o šířce 1,6 mm. Neexistuje zde žádná propustná vrstva. Systém navíc získává vynikající požární odolnost (třída A/C).

4. Je výkon 2,27 kWp dostatečný k plnému nahřátí 300litrového bojleru?

Pro nádrže o objemu od 250 do 300 litrů je tato specifikace cíleně stavěná. Při slunečném letním či jasném mrazivém dni generuje tento pětipanelový set výkon odpovídající potřebám pro kompletní denní spotřebu užitkové vody pro vícečetnou nebo dvougenerační domácnost.

5. Lze v budoucnu k této startovací sadě přikoupit panely navíc?

Rozšíření stringu je technicky schůdné za předpokladu, že na to má použitý střídač rezervu ve vstupním DC napětí. Při posílení například na 8 panelů dramaticky stoupá schopnost systému vyrábět dostatek energie i podzimních zamračených dnech. Vygenerované letní přebytky je u větších sestav žádoucí směřovat chytrým střídačem do sekundární spotřeby – například pro napájení klimatizační jednotky.

6. Obsahuje dodávka montážní profily a střešní háky?

Ne, balení pod tímto produktovým číslem obsahuje čistě technologickou komponentu — samotných 5 kusů fotovoltaických panelů Trina s jejich integrovanou zalisovanou DC kabeláží. Typická upevňovací konstrukce (kombivruty, háky, hliníkové H profily) závisí vždy na materiálu střešní krytiny daného zákazníka.

7. Podporuje tato konkrétní sestava dotační schémata v ČR?

Moduly, ze kterých se set skládá, jsou úspěšně certifikovány v databázi Státního fondu životního prostředí ČR. Instalační technik je v dokumentaci vykazuje pod unikátním kódem SVT35726, čímž hladce naplníte technické náležitosti pro čerpání podpory z rodiny dotačních programů Nová zelená úsporám.
